第五章 透镜及其应用
第五节 显微镜和望远镜
太阳
萤火虫
水母
电灯
蜡烛

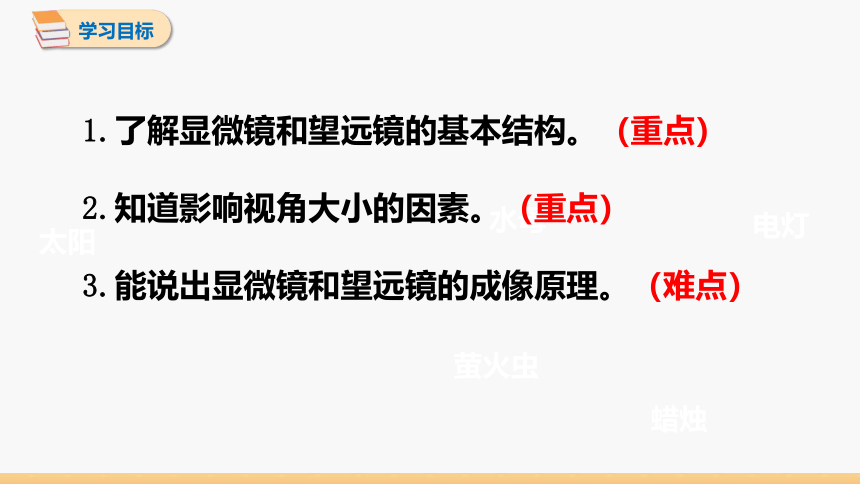

1.了解显微镜和望远镜的基本结构。（重点）
2.知道影响视角大小的因素。（重点）
3.能说出显微镜和望远镜的成像原理。（难点）

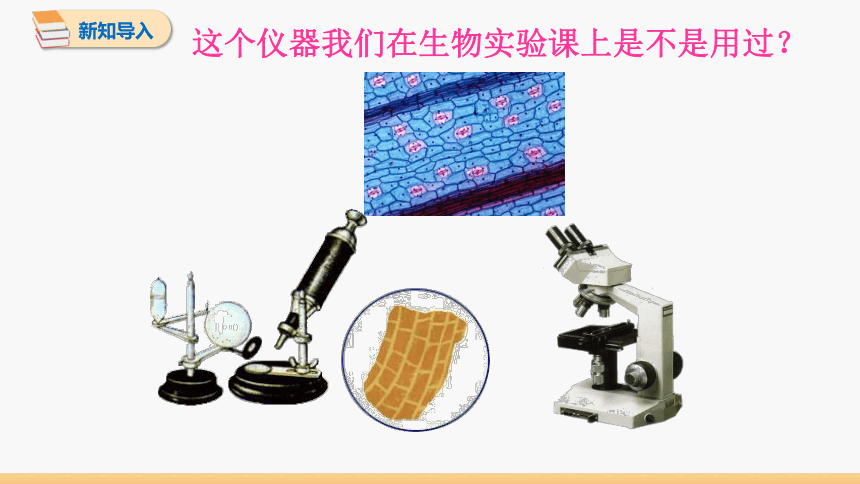

这个仪器我们在生物实验课上是不是用过？
科学家在观察夜象时，要用什么？
一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。
显微镜下的植物细胞
显微镜下的头发
显微镜下的细菌
显微镜下的细菌

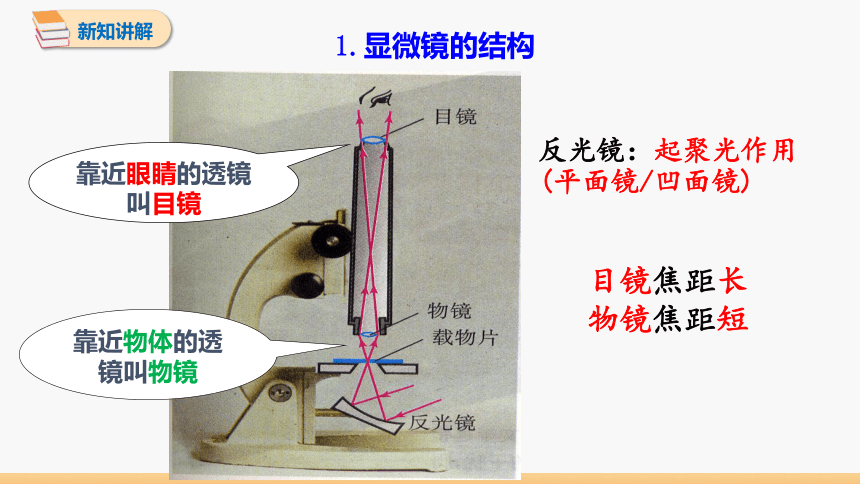

一、显微镜
靠近眼睛的透镜叫目镜
靠近物体的透镜叫物镜
反光镜：起聚光作用
(平面镜/凹面镜)
1.显微镜的结构
目镜焦距长
物镜焦距短
物镜
目镜

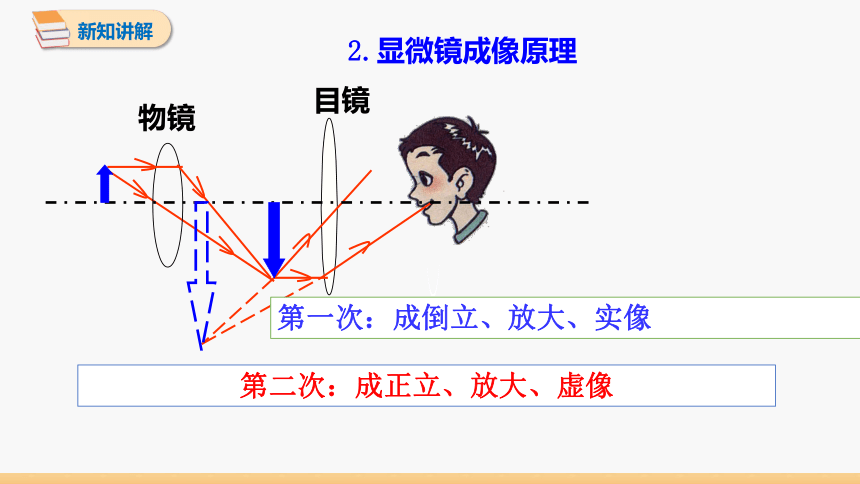

第一次：成倒立、放大、实像
第二次：成正立、放大、虚像
2.显微镜成像原理

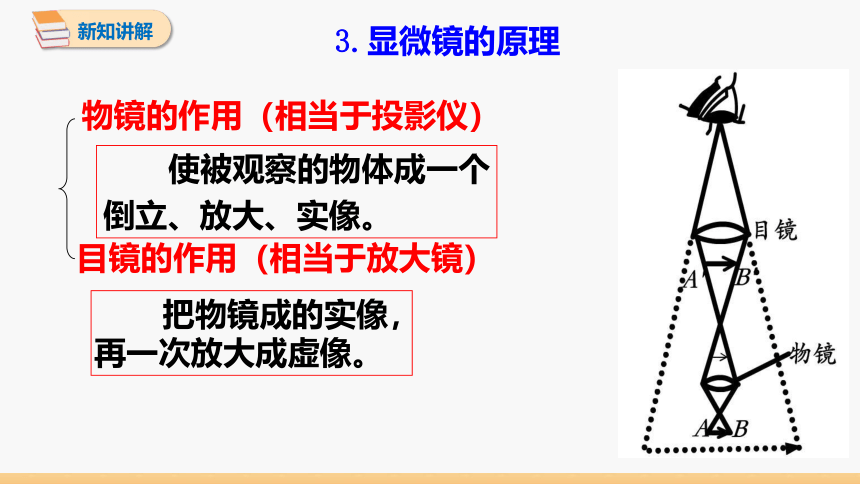

3.显微镜的原理
物镜的作用（相当于投影仪）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、放大、实像。
把物镜成的实像，再一次放大成虚像。
目镜
靠近眼睛的透镜
靠近物体的透镜
物镜
1.望远镜的结构
目镜焦距短
物镜焦距长
二、望远镜
物镜
目镜
第一次：倒立、缩小、实像
第二次：“正立”、放大、虚像
2.望远镜的光路图
物镜的作用（相当于照相机）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、缩小、实像。
把物镜成的实像，再一次
放大成虚像。
3.望远镜的原理
类比 物镜的作用 目镜的作用 增大视角的方法
显微镜 使被观察的物体成一个倒立、放大实像 把物镜成的实像，再次放大成虚像 把物体的像放大
望远镜 使远处的物体在焦点附近成倒立、缩小、实像 把物镜成的实像，再次放大成虚像 把物体的像移近
把物体的像放大
显微镜和望远镜的区别
物体距离物镜很远，它的像却离物镜很近，根据前面探究的结果，这样所成的像是缩小的，为什么使用望远镜观察物体时会感觉到物体被放大了？
原来，我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。
我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。视角越大，看起来物体就越大越清晰。
a
a
从眼睛的光心向观察物体的两端所引的两条直线的夹角叫做视角。
三、视角
视角大
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
视角小
物体大小一定时，看近处的物体，视角大，远处的物体视角小。
视角大
a
a
视角
物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。
通过望远镜观察物体时，虽然望远镜成的像比物体小，但是它离人眼很近，再加上目镜的放大作用，使视角变得更大，因此感觉物体被放大了。
为什么使用望远镜观察物体时会感觉到物体被放大了？
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
天文望远镜
哈勃天文望远镜。把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。
哈勃天文望远镜
显微镜和望远镜
显微镜
结构
目镜：靠近眼睛的一组透镜，作用
像一个普通的放大镜。
物镜：靠近被观察物体，作用相当
于投影仪的镜头。
载物台：承载被观察物体。
反光镜：增加光的强度，便于观察物体。
原理：
望远镜
结构
物镜：使远处的物体在焦点附近成实像。
目镜：靠近眼睛，作用相当于放大镜。
原理：
1.显微镜的物镜和目镜对观察者所成的像是（ ）
A．物镜和目镜都成实像
B．物镜和目镜都成虚像
C．物镜成正立、放大的虚像
D．目镜成正立、放大的虚像
D
2. 图示为显微镜的结构，则下列说法正确的是（ ）
A．物镜相当于凸透镜，目镜相当于凹透镜
B．物镜和目镜都相当于凸透镜，
但只有目镜起放大作用
C．物镜和目镜都相当于凸透镜，
但只有物镜起放大作用
D．反光镜的作用是将光反射到载物台上
D
3、用显微镜观察物体时，物镜对物体所成的像是一个放大的____像（“虚”或“实”），道理就像_______的镜头成像一样，目镜的作用则像一个_______再次对这个像成放大的______ （“虚像”或“实像”）。
虚像
实
投影仪
放大镜
4.用显微镜和望远镜观察物体时，关于像的倒正，以下说法正确的是（ ）
A.用显微镜观察时像是正立的，
用天文望远镜观察时像是倒立的；
B.用显微镜观察时像是正立的，
用天文望远镜观察时像也是正立的；
C.用显微镜观察时像是倒立的，
用天文望远镜观察时像是正立的；
D.用显微镜观察时像是倒立的，
用天文望远镜观察时像也是倒立的
D
5. 如图，有一种望远镜由两组凸透镜组成.靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架（ ）
A．幻灯机 B．投影仪
C．放大镜 D．照相机
D
6.物体对眼睛所成视角的大小不仅和 的大小有关，还和 有关系。
物体本身
物体到眼睛的距离
