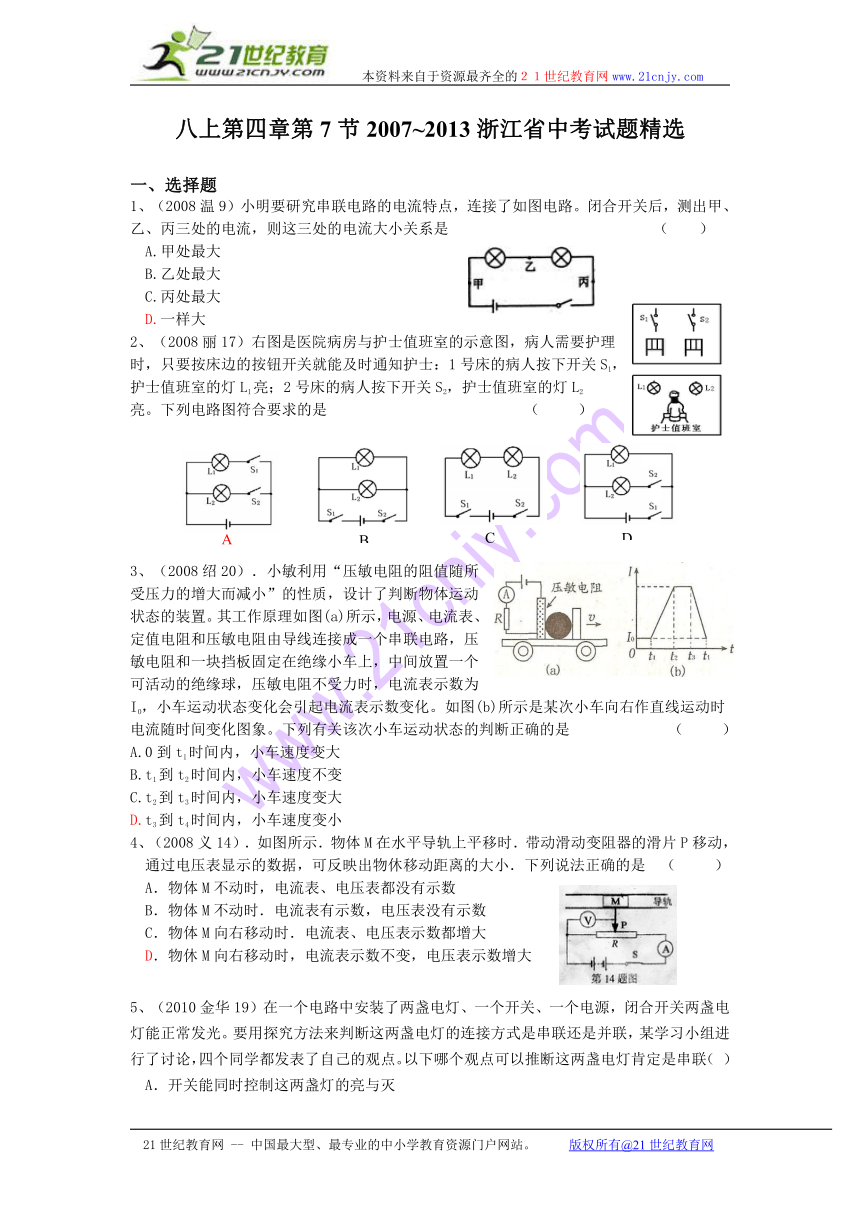

八上第四章第7节2007~2013浙江省中考试题精选
一、选择题
1、（2008温9）小明要研究串联电路的电流特点，连接了如图电路。闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是 （ ）
A.甲处最大
B.乙处最大
C.丙处最大
D.一样大
2、（2008丽17）右图是医院病房与护士值班室的示意图，病人需要护理
时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，
护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2
亮。下列电路图符合要求的是 （ ）
3、（2008绍20）．小敏利用“压敏电阻的阻值随所受压力的增大而减小”的性质，设计了判断物体运动状态的装置。其工作原理如图(a)所示，电源、电流表、定值电阻和压敏电阻由导线连接成一个串联电路，压敏电阻和一块挡板固定在绝缘小车上，中间放置一个可活动的绝缘球，压敏电阻不受力时，电流表示数为I0，小车运动状态变化会引起电流表示数变化。如图(b)所示是某次小车向右作直线运动时电流随时间变化图象。下列有关该次小车运动状态的判断正确的是 （ ）
A.0到t1时间内，小车速度变大
B.t1到t2时间内，小车速度不变
C.t2到t3时间内，小车速度变大
D.t3到t4时间内，小车速度变小
4、（2008义14）．如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是 （ ）
A．物体M不动时，电流表、电压表都没有示数
B．物体M不动时．电流表有示数，电压表没有示数
C．物体M向右移动时．电流表、电压表示数都增大
D．物休M向右移动时，电流表示数不变，电压表示数增大
5、（2010金华19）在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光。要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点。以下哪个观点可以推断这两盏电灯肯定是串联（ ）
A．开关能同时控制这两盏灯的亮与灭
B．用电流表分别测出这两盏灯都发光时的电流，发现电流不相等
C．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等
D．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等

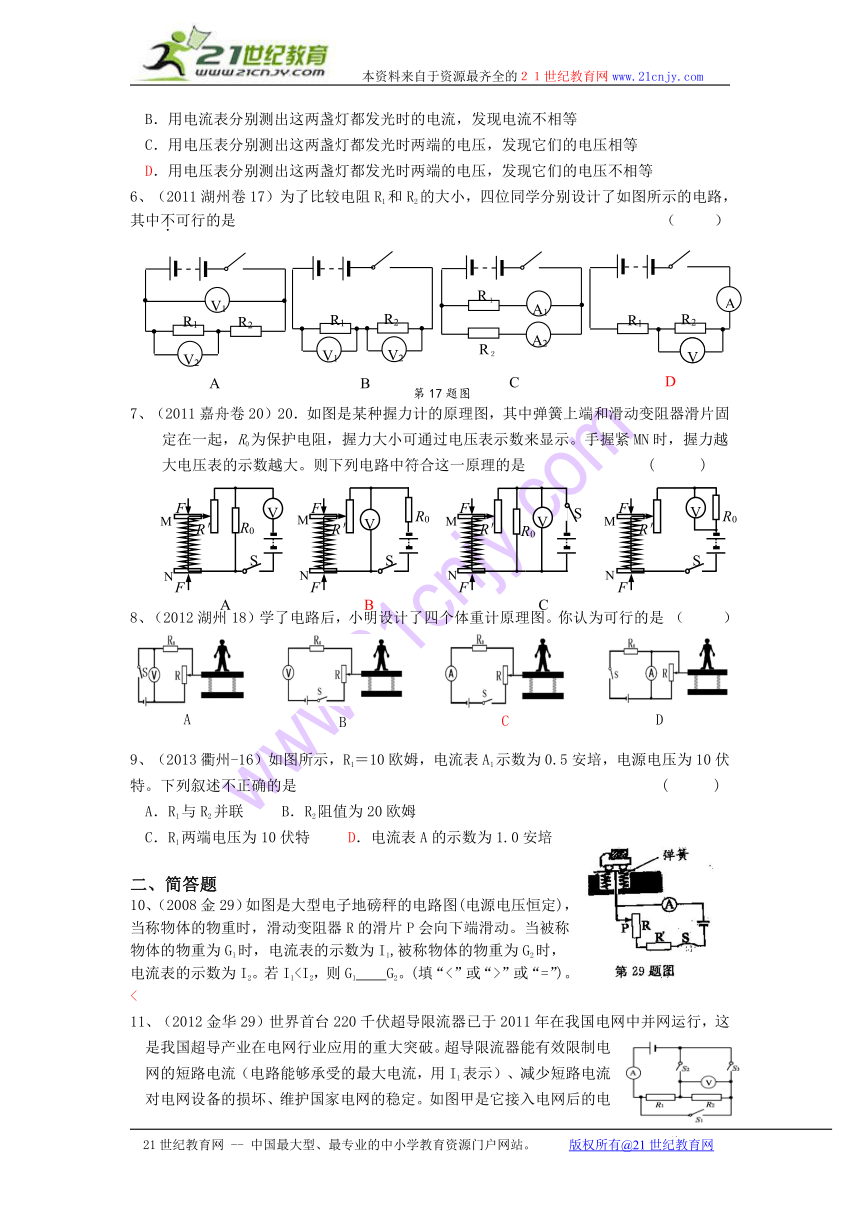

6、（2011湖州卷17）为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是 （ ）
7、（2011嘉舟卷20）20．如图是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。手握紧MN时，握力越大电压表的示数越大。则下列电路中符合这一原理的是 ( )
8、（2012湖州18）学了电路后，小明设计了四个体重计原理图。你认为可行的是 （ ）
9、（2013衢州-16）如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。下列叙述不正确的是 ( )
A．R1与R2并联 B．R2阻值为20欧姆
C．R1两端电压为10伏特 D．电流表A的示数为1.0安培
二、简答题
10、（2008金29）如图是大型电子地磅秤的电路图(电源电压恒定)，当称物体的物重时，滑动变阻器R的滑片P会向下端滑动。当被称物体的物重为Gl时，电流表的示数为I1,被称物体的物重为G2时，电流表的示数为I2。若I1”或“=”)。
<

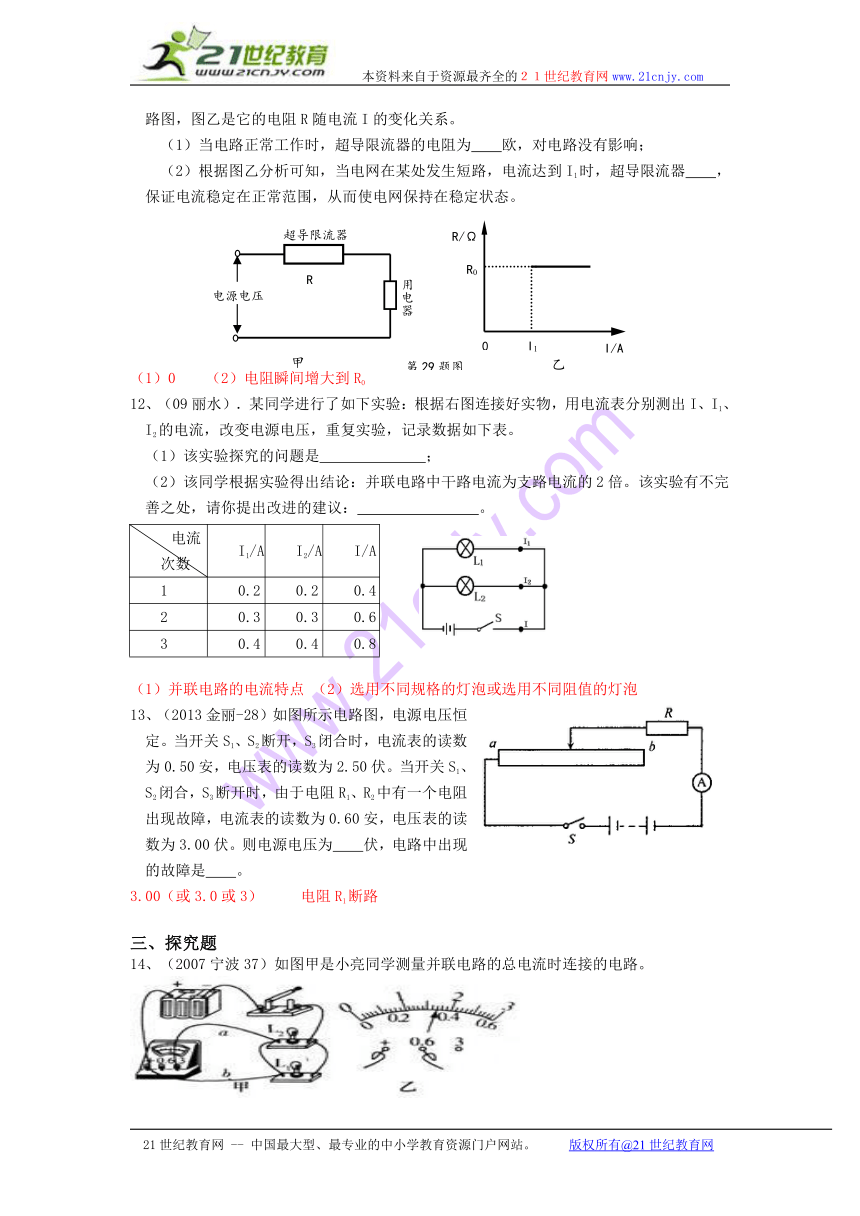

11、（2012金华29）世界首台220千伏超导限流器已于2011年在我国电网中并网运行，这是我国超导产业在电网行业应用的重大突破。超导限流器能有效限制电网的短路电流（电路能够承受的最大电流，用I1表示）、减少短路电流对电网设备的损坏、维护国家电网的稳定。如图甲是它接入电网后的电路图，图乙是它的电阻R随电流I的变化关系。
（1）当电路正常工作时，超导限流器的电阻为 欧，对电路没有影响；
（2）根据图乙分析可知，当电网在某处发生短路，电流达到I1时，超导限流器 ，保证电流稳定在正常范围，从而使电网保持在稳定状态。
（1）0 （2）电阻瞬间增大到R0
12、（09丽水）．某同学进行了如下实验：根据右图连接好实物，用电流表分别测出I、I1、I2的电流，改变电源电压，重复实验，记录数据如下表。
（1）该实验探究的问题是 ；
（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请你提出改进的建议： 。
电流次数 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.3 0.3 0.6
3 0.4 0.4 0.8
（1）并联电路的电流特点 （2）选用不同规格的灯泡或选用不同阻值的灯泡
13、（2013金丽-28）如图所示电路图，电源电压恒定。当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏。当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏。则电源电压为 伏，电路中出现的故障是 。
3.00（或3.0或3） 电阻R1断路
三、探究题
14、（2007宁波37）如图甲是小亮同学测量并联电路的总电流时连接的电路。
(1)请你在a,b导线中撤掉一根多余的导线，使电路符合实验要求。你选择撤掉的是 导线。
(2)撤掉多余的导线后．闭合开关，电流表的读数如图乙，其读数是 A。
（1）b（2）0.34
15、（2011台州卷33）小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢 他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5伏，数据及现象记录如下表
试验次数 1 2 3 4 5 6
电压（伏） 0.3 1 2 4 6 7.5
电流（安） 0.06 0.10 0.12 0.20 0
彩灯亮度 不发红 弱光 较亮 亮 很亮 灯丝烧断
请依据上述信息完成以下问题：
(1)第4次实验电流表示数如图丁，其读数为　　　　；
(2)从数据中发现，通过彩灯的电流与电压不成正比，其原因是　　 　 　；
(3)能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是　 　 　　；
(4)请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因
是　　 　 　。
(1)0.18
(2)彩灯电阻因温度的变化而发生改变
(3)第6次实验时灯丝两端电压等于电源电压(或7.5V)
(4)在220伏(较高电压)下，细金属丝表面的绝缘层被击穿
16、（2012义乌31）如图是某同学在做电学实验时所连接电路的一部分。请分析：
（1）该同学不可能在做什么实验？
A．伏安法测小灯泡的电阻
B．测小灯泡的电功率
C．研究串、并联电路电流的特点
（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源(恒压)、开关、导线、 ，同时应将小灯泡换成定值电阻，理由是 。
（1）C（2）滑动变阻器，灯泡的电阻会随温度的变化而变化
17、（2013义乌卷－34）在“研究串联电路电压的特点”实验中，小阳同学设计并连接了如图所示的电路，其中小灯泡L的额定电压为10V，为电压表、电流表均选择了合适的量程且能正常使用。21m
　　（1）闭合开关S后，小阳发现电压表V2的示数为0V，而电压表V1、V3的示数均为12V，电流表也有示数。你认为出现这种情况的原因可能是　　　　。
　　（2）恢复正常后，闭合开关并移动滑动变阻器滑片，依次记录了以下几组数据21*
分析以上实验数据，可以得出的结论是　　　　　　　　。
次数 U1(V1示数/V) U2(V2示数/V) U3(V3示数/V)
1 2 10 12
2 4 8 12
3 6 6 12
（3）完成并记录了第3次实验数据后，小阳想测量一下小灯泡的额定功率，结合题目信息，以下操作可以达到目的的是　　　　。21*
　　A．向左移动滑动变阻器滑片，使V1的示数为10V，同时读出电流表示数
　　B．向右移动滑动变阻器滑片，使V1的示数为10V，同时读出电流表示数
　　C．向左移动滑动变阻器滑片，使V2的示数为2V，同时读出电流表示数
　　　　D．向左移动滑动变阻器滑片，使V2的示数为2V，同时读出电流表示数
(1)滑动变阻器短路（R短路或V2被短路等）
（2）串联电路中总电压等于各电阻两端的电压之后
（3）AC
四、计算题
18、（2012杭州36）如图是利用滑动变阻器控制电流的电路，其中电阻R为100欧姆，它与滑动变阻器串联在电路中，通过电阻的电流可在10毫安～100毫安范围内调节。
(1)、选用电源的电压应为多大？
（2）、变阻器的总电阻为多大？额定电流至少要多大？
（3）、上述电路能否使电阻R两端的电压调为零？请说明理由。
19、（2013义乌－38）小阳同学在实验室选用部分器材连接了如图所示的电路，其中电源电压为6伏并保持不变，灯泡L上标有“3V、0.3A”字样，滑动变阻器R2的阻值变化范围为0～20欧，电流选“0～0.6A”量程。检查连接正确后，闭合开关S，灯泡发光。
　　（1）遵循规范的实验操作，为配合答题分析，小阳认为需要画出此时的电路图，请你帮她将电路图画在方框内。21*
　　　　 要求：①电路图必须包含实物图中所有元件（开关S闭合，可用导线代替）
②在图中标出该状态时可以确认并可供计算的已知条件
③最终图形请用0.5毫米及以上的黑色签字笔描黑
　　（2）请列式计算此时电流表的读数。
　　（3）要保证电路中各元件不损坏，请通过计算确定滑动变阻器可连入电路的阻值范围。
（1）如图　（2）0.2A（3）10欧一20欧
20、（2013温州-36）小明想对小区路灯进行自动化管理，设计电路如下图所示。其中光控开关的工作原理是：闭合开关S1 ，当光照度降低时，光敏电阻R2的阻值增大，其两端电压也随之变大，当电压达到3 伏时，开关S2就自动连接ac ，使路灯L 点亮。反之，当光照度增强到一定值时，开关S2 就会自动连接ab.使路灯L 熄灭．
(1)路灯L 标有“220v 40W ”字样，则该路灯正常工作时通过的电流是____________安．（结果精确到0.01 )
(2)光敏电阻R2的阻值与光照度之间的关系如上表所示．控制电路的电源电压为4.5 伏，当光照度为15 勒克斯时，光敏电阻R2两端的电压等于3 伏，请计算定值电阻R1的阻值，
(3)控制电路中的电池组在使用一段时间后电压会下降，需定期更换，否则会导致路灯比平常天色更暗些才能点亮。谙说明理由：________________________
(1) 0.18
(2）解：查表可知，当光照度为15 勒克斯时，光敏电阻R2的阻值为20 欧
I1 = I2 = U2/R2 = 3伏/20欧 = 0.15安
U1 = U总 – U2 = 4.5伏–3伏 = 1.5伏
R1 = U1/I1 = 1.5伏/0.15安 = 10欧
答：定值电阻R1的阻值为10 欧。
(3）因为电池组电压下降会导致光敏电阻两端电压下降，串联电路中R1阻值不变，要使光敏电阻R2两端电压达到3 伏，光敏电阻R 2的阻值必须增大，所以要在光照度更小时才能实现
A
B
C
D
V1
V2
R1
R2
V1
R1
R2
V2
A
V
R1
R2
V
R２
R１
A2
A1
A
B
C
D
第17题图
A B C D
R＇
R0
S
V
F
F
M
N
R＇
R0
S
V
F
F
M
N
R＇
R0
S
F
F
V
M
N
R＇
R0
S
F
F
V
M
N
A
B
C
D
第28题图
电源电压
超导限流器
用电器
R
R0
0
I1
I/A
R/Ω
第29题图
甲
乙
