14.3欧姆定律的应用
复
男

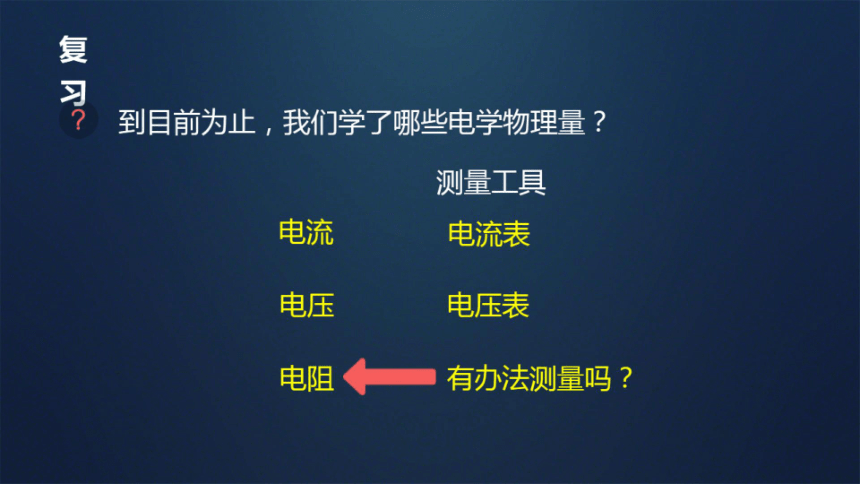

到目前为止，我们学了哪些电学物理量？
测量工具
电流
电流表
电压
电压表
电阻
有办法测量吗？

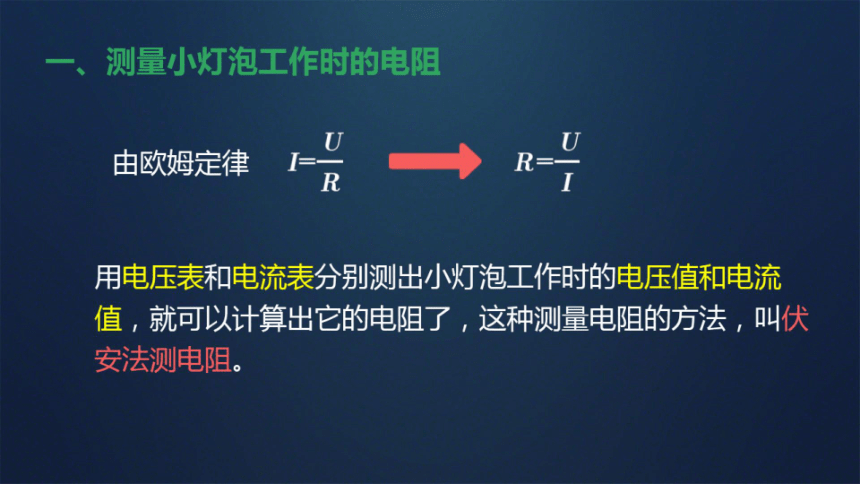

一、测量小灯泡工作时的电阻
由欧姆定律
I=
R=
R
用电压表和电流表分别测出小灯泡工作时的电压值和电流
值，就可以计算出它的电阻了，这种测量电阻的方法，叫伏
安法测电阻。
测量小灯泡工作时的电阻

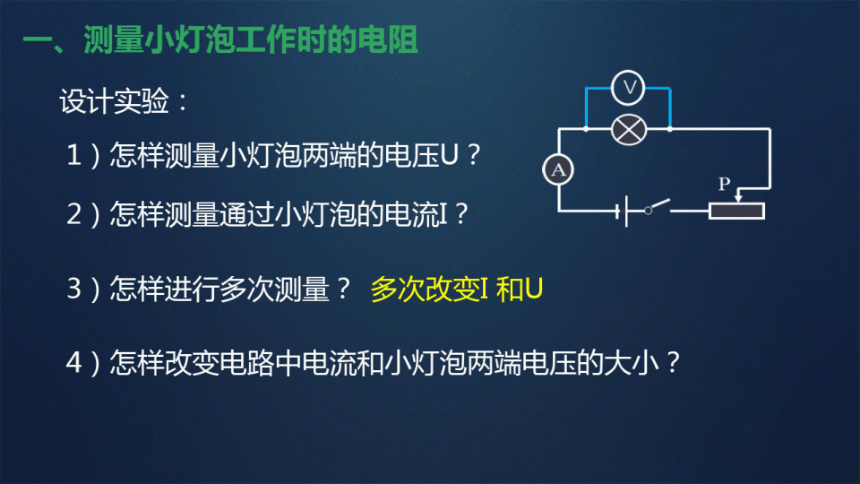

设计实验：
1)怎样测量小灯泡两端的电压U
2)怎样测量通过小灯泡的电流I
3)怎样进行多次测量？多次改变I和U
4)怎样改变电路中电流和小灯泡两端电压的大小？

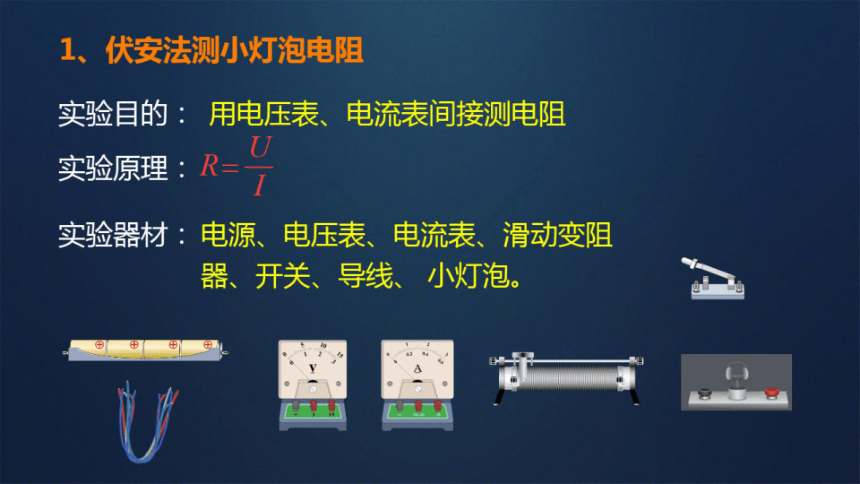

1、伏安法测小灯泡电阻
实验目的：用电压表、电流表间接测电阻
U
实验原理：R=
实验器材：电源、电压表、电流表、滑动变阻
器、开关、导线、小灯泡。

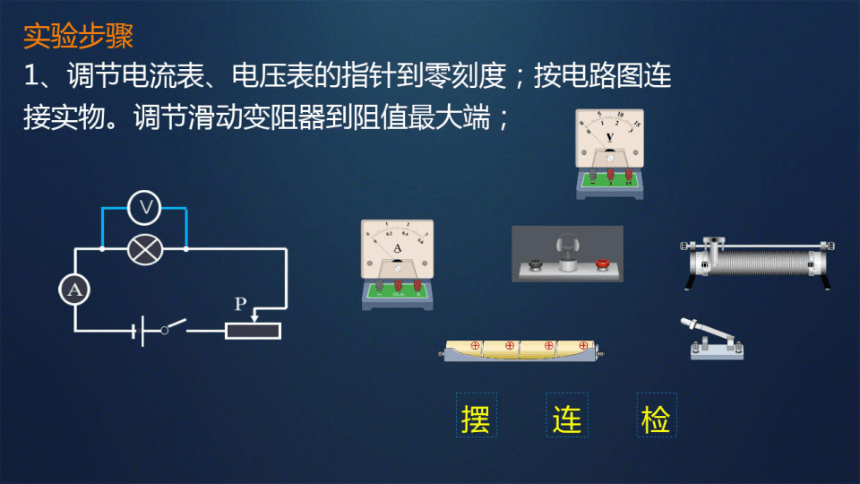

实验步骤
1、调节电流表、电压表的指针到零刻度；按电路图连
接实物。调节滑动变阻器到阻值最大端：




摆连检

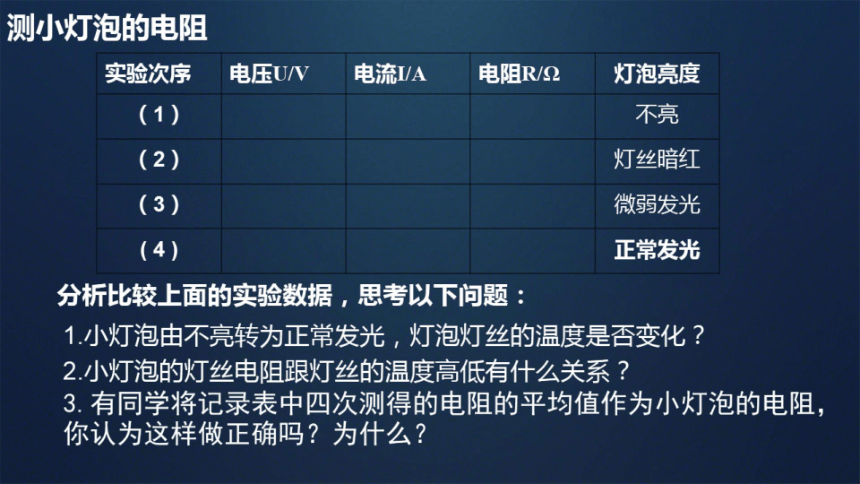

测小灯泡的电阻
实验次序
电压UW
电流I/A
电阻R/2
灯泡亮度
(1)
不亮
(2)
灯丝暗红
（3)
微弱发光
(4)
正常发光
分析比较上面的实验数据，思考以下问题
：
1.小灯泡由不亮转为正常发光，灯泡灯丝的温度是否变化？
2.小灯泡的灯丝电阻跟灯丝的温度高低有什么关系？
3.有同学将记录表中四次测得的电阻的平均值作为小灯泡的电阻，
你认为这样做正确吗？为什么？

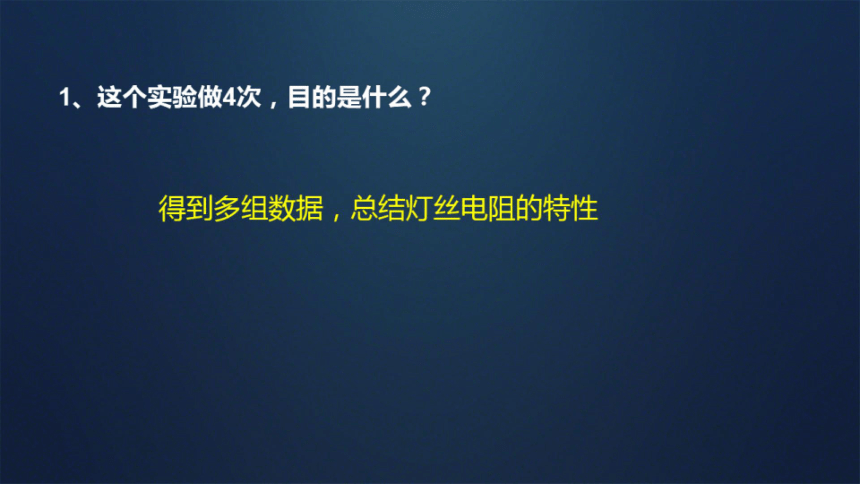

1、这个实验做4次，目的是什么？
得到多组数据，总结灯丝电阻的特性

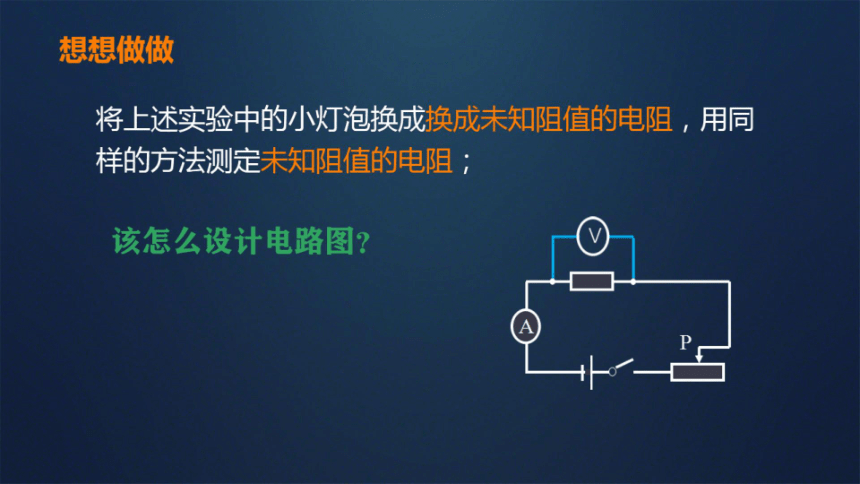

想想做做
将上述实验中的小灯泡换成换成未知阻值的电阻，用同
样的方法测定耒知阻值的电阻：
该怎么设计电路图？
伏安法测电阻
实验应注意什么？
1、连接电路时，开关应处于什么状态？开关要断开
2、为了保护电路设备安全，实验中应采取哪些措施？
连接完电路要调节滑动变阻器到阻值最大端。
3、采用什么方法确定电流表、电压表的量程？
试触，电压表和电流表要注意选择适当的量程。
用伏安法测小灯泡电阻
讨论：
1、这个实验做几次，目的是什么？如果在测量定值电阻的阻值时，一般
也做几次，目的又是什么？
2、闭合开关，滑动变阻器是滑片向左滑动时，两表的示数怎样变化？滑
动变阻器两端电压呢？
3、某同学在实验中发现闭合开关后，电流表的指针几乎不动，而电压
表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？
3、故障分析
故障1：电流表与电压表的指针反向偏转。
原因：电流表和电压表的
”-”接线柱接反
故障2：电流表和电压表的指针偏转角度很小。
原因：①电压表和电流表的量程可能都选择过大；
②电源电压可能过低。
故障3：电流表指针超过最大值。
原因：①量程可能选择过小
②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
原因：滑动变阻器没有”一上一下”连接。
