电能的量度（测定小灯泡的额定功率）

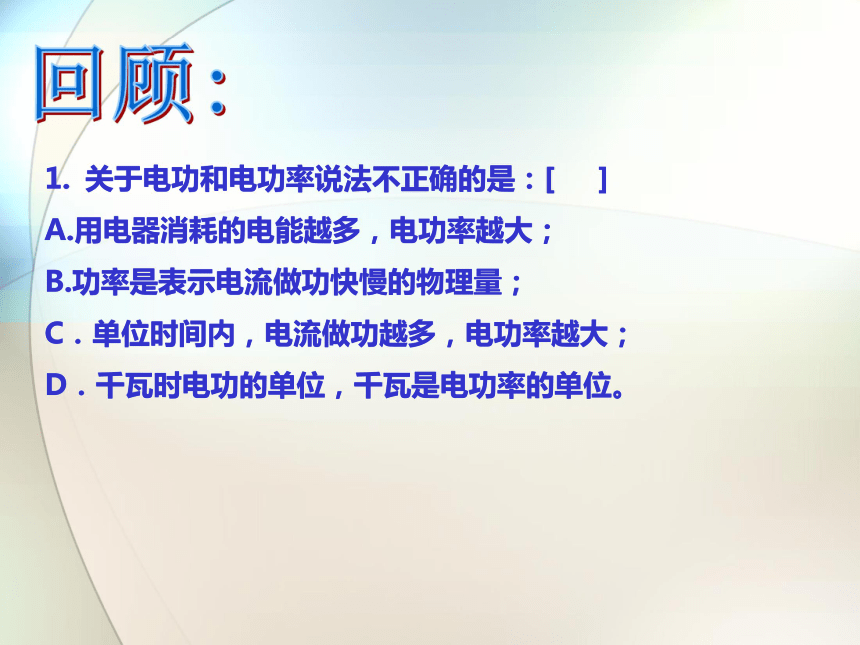

课件16张PPT。4.2电能的量度（三）——— 测定小灯泡的功率 关于电功和电功率说法不正确的是：[ ]
A.用电器消耗的电能越多，电功率越大；
B.功率是表示电流做功快慢的物理量；
C．单位时间内，电流做功越多，电功率越大；

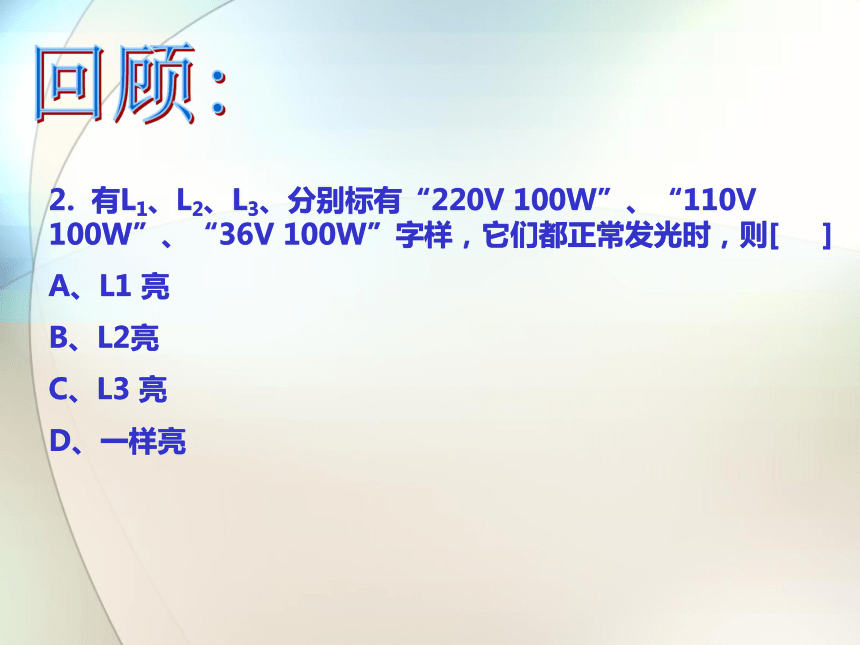

D．千瓦时电功的单位，千瓦是电功率的单位。回顾:2. 有L1、L2、L3、分别标有“220V 100W”、“110V 100W”、“36V 100W”字样，它们都正常发光时，则[ ]
A、L1 亮
B、L2亮
C、L3 亮

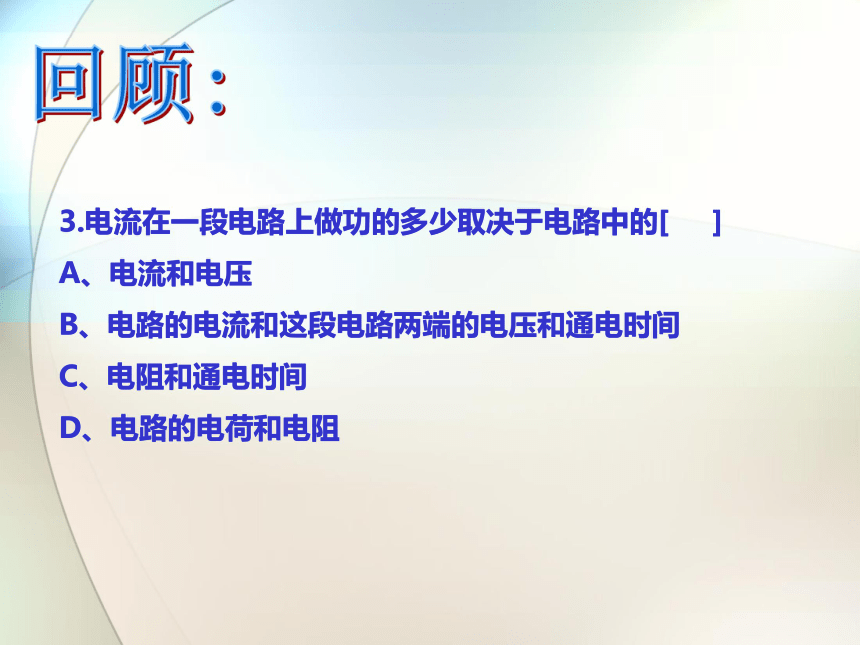

D、一样亮回顾:3.电流在一段电路上做功的多少取决于电路中的[ ]
A、电流和电压
B、电路的电流和这段电路两端的电压和通电时间
C、电阻和通电时间

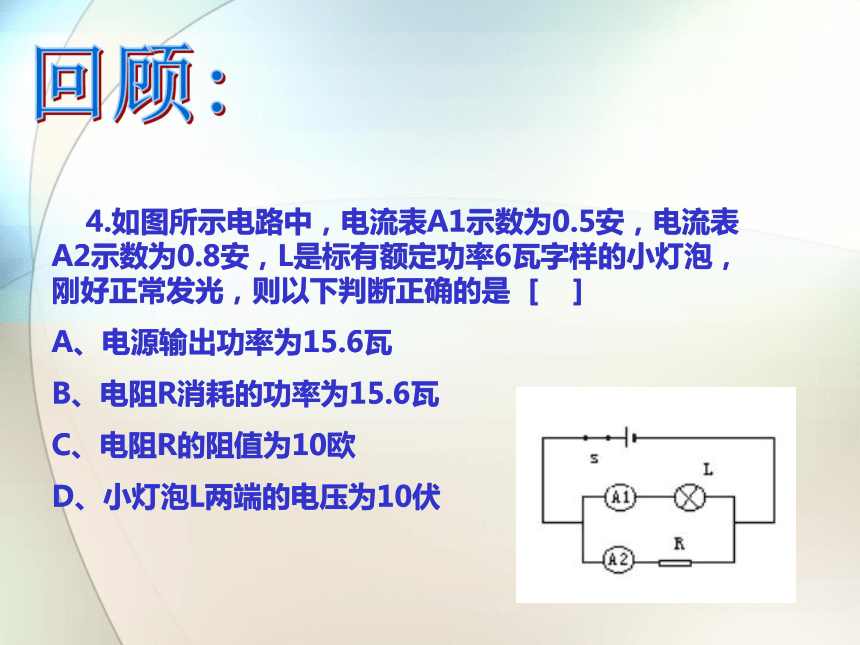

D、电路的电荷和电阻回顾: 4.如图所示电路中，电流表A1示数为0.5安，电流表A2示数为0.8安，L是标有额定功率6瓦字样的小灯泡，刚好正常发光，则以下判断正确的是 [ ]
A、电源输出功率为15.6瓦
B、电阻R消耗的功率为15.6瓦
C、电阻R的阻值为10欧

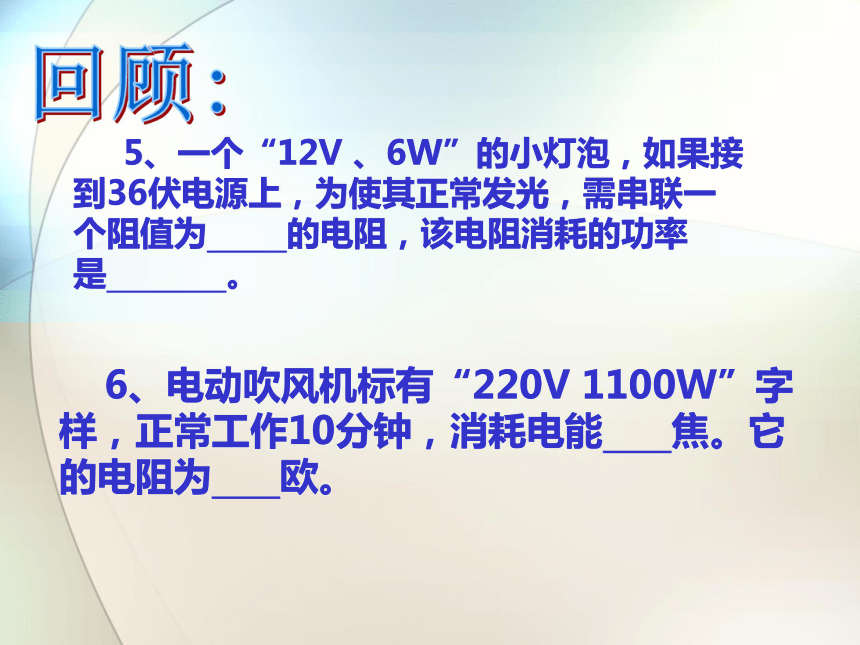

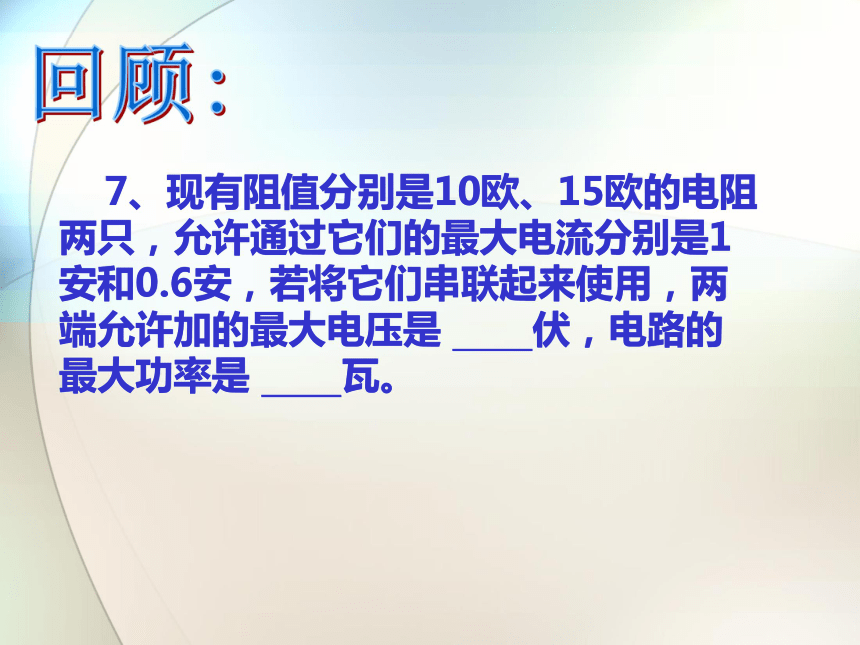

D、小灯泡L两端的电压为10伏回顾: 5、一个“12V 、6W”的小灯泡，如果接到36伏电源上，为使其正常发光，需串联一个阻值为 的电阻，该电阻消耗的功率是 。 6、电动吹风机标有“220V 1100W”字样，正常工作10分钟，消耗电能 焦。它的电阻为 欧。回顾: 7、现有阻值分别是10欧、15欧的电阻两只，允许通过它们的最大电流分别是1安和0.6安，若将它们串联起来使用，两端允许加的最大电压是 伏，电路的最大功率是 瓦。 回顾:额定电压——————，表示————————。额定功率——————，表示————————。你会测灯泡的电功率吗？测量小灯泡的电功率根据公式:P=UI小灯泡两端的电压流过灯泡的电流如何测？需要测量哪些数据？1.实验原理：2.应该测量的物理量: _______和______。电压电流P=UI3.实验器材：一、设计实验4.实验的电路图额定电压为2.5V的小灯泡一个，开关，电源、导线若干 电压表、电流表滑动变阻器实验：测定小灯泡的功率 (U额 = 2.5V )实验时应注意： 　（l） 连接电路时，开关应处于断开状态，
滑动变阻器的滑片应放在电阻值最大
的位置。　（2）电流表应串联在干路上，电压表要与小灯泡
并联。两电表的正、负接线柱要连接正确，
并选择合适的量程。(3) 绕线时要按顺时针方向绕线，且线头不要露出。二、实验分析：小灯泡的亮度取决与实际功率 小灯泡实际消耗的电功率不一定等于额定功率。没有必要求平均电功率。讨论：
1、哪次测出的是小灯泡的额定功率？
2、表格设计是否存在不足之处？讨论： 将“PZ220 100”的甲灯泡与“PZ220 60”的乙灯泡接入某一电路，甲灯泡一定比乙灯泡亮吗？ 灯泡的亮暗要看灯泡的实际功率! 在”测定小灯泡的电功率”的实验中,已知小灯泡的额定电压为3.8V，电源至少应选用____节干电池串联. 连接电路时电压表应选用————————量程。 闭合开关,发现小灯泡两端电压只有1.8V,若要测出小灯泡的额定功率,滑动变阻器的滑片P应向___端移,才能使电压表示数为____V.30-15V左思考与讨论：3.8这里，滑动变阻器的作用是——————————————。调节电灯两端的电压
