20.4 电动机 课件

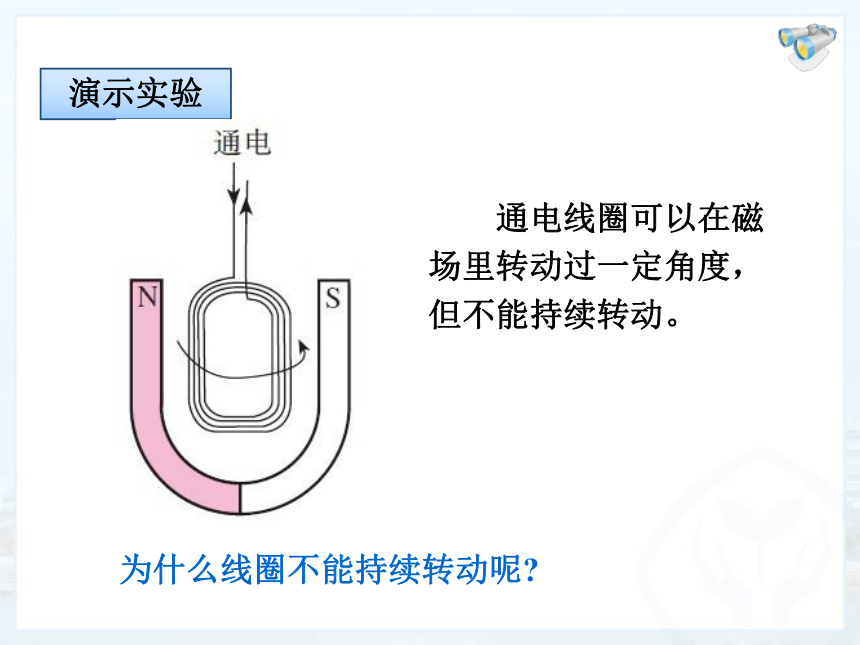

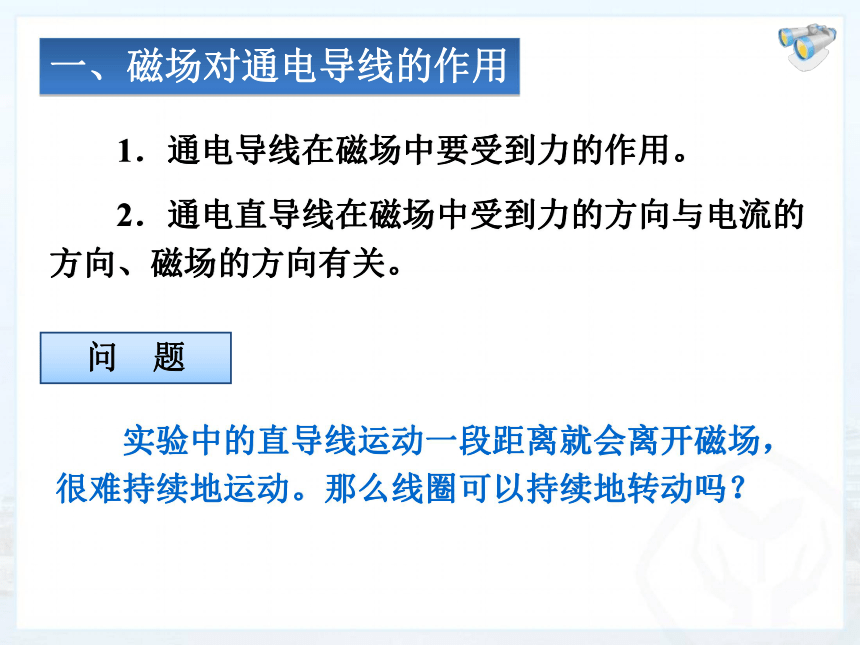

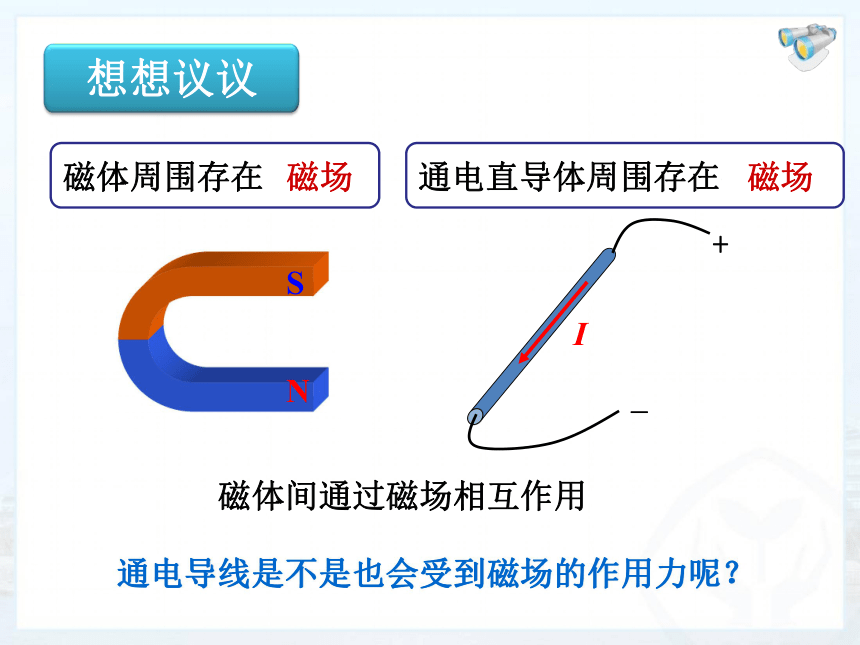

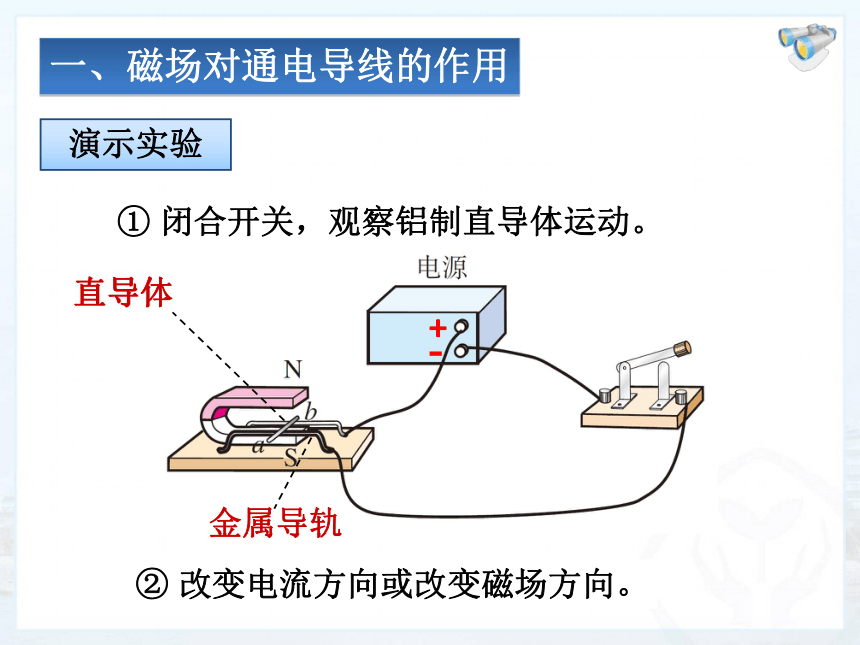

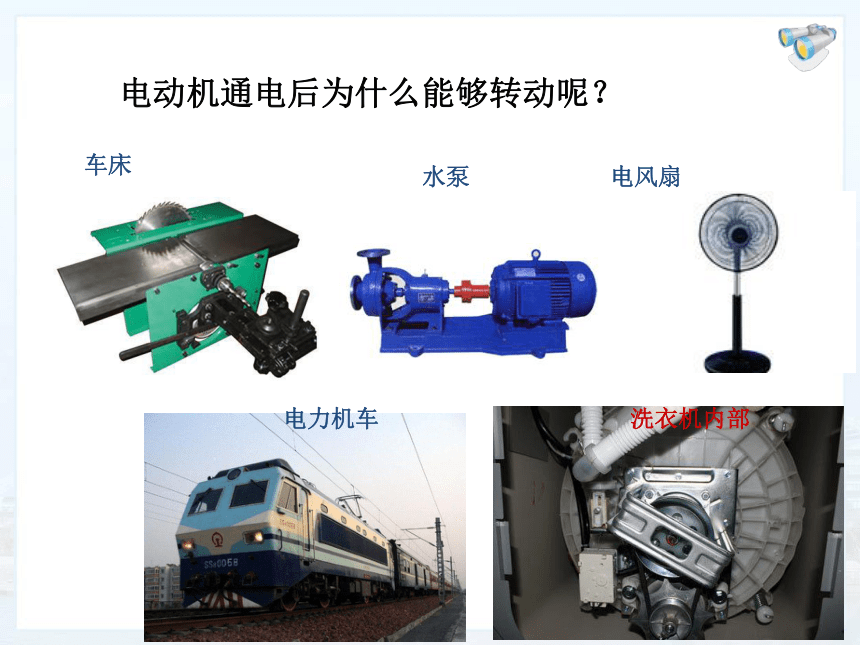

课件17张PPT。第二十章电与磁第四节电动机车床水泵电风扇电力机车洗衣机内部　　电动机通电后为什么能够转动呢？　　通电导线是不是也会受到磁场的作用力呢？磁体周围存在什么？通电直导体周围存在什么？磁场磁场磁体间通过磁场相互作用想想议议① 闭合开关，观察铝制直导体运动。 ② 改变电流方向或改变磁场方向。一、磁场对通电导线的作用演示实验　　磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。　　闭合开关，原来静止在磁场中的导体发生运动。　　电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。实验现象一、磁场对通电导线的作用　　1．通电导线在磁场中要受到力的作用。　　2．通电直导线在磁场中受到力的方向与电流的方向、磁场的方向有关。　　实验中的直导线运动一段距离就会离开磁场，很难持续地运动。那么线圈可以持续地转动吗？一、磁场对通电导线的作用问　题　　通电线圈可以在磁场里转动过一定角度，但不能持续转动。　　为什么线圈不能持续转动呢?演示实验　　通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。　　线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。　　通电线圈最后静止在平衡位置。　　如果在线圈越过平衡位置后停止对线圈供电，由于惯性，线圈继续转动。转动半周后再继续供电，线圈不就可以持续转下去了吗？　　学做小小电动机。想想做做1．电动机由两部分组成：
　　能够转动的线圈，也叫转子。
　　固定不动的磁体，也叫定子。　　如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得动力，线圈不就能转得更平稳了吗？二、电动机的基本构造想一想2．换向器
　　通过换向器可以使线圈中电流每半周改变一次。两个
铜半环电刷换向器3．电动机的工作原理4．实际电动机课堂小结
