20.5 磁生电 课件

课件15张PPT。第二十章电与磁第五节磁生电 　　奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？　　英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。　　根据这个发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。　　法拉第（Michael Faraday，
1791—1867），英国物理学家、化学家。

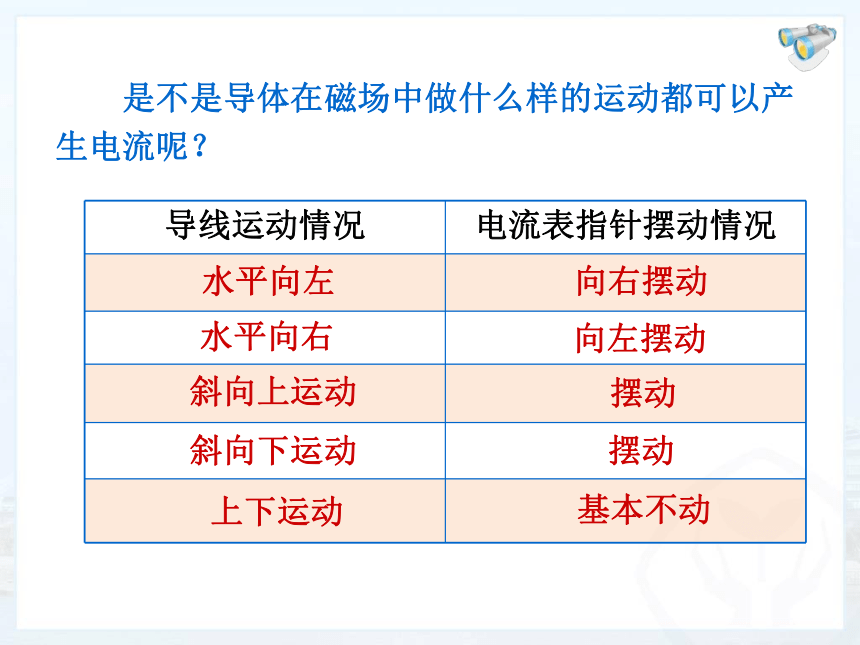

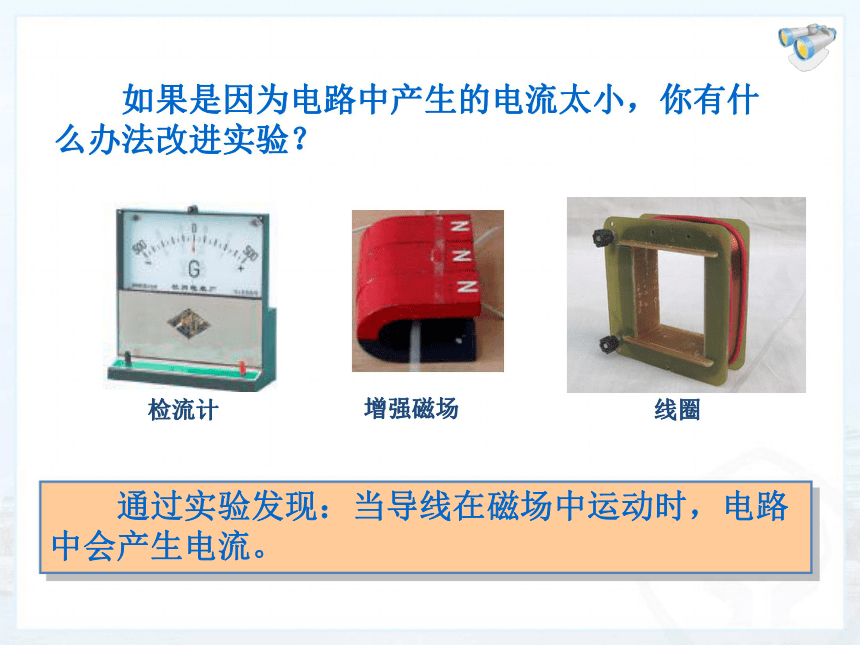

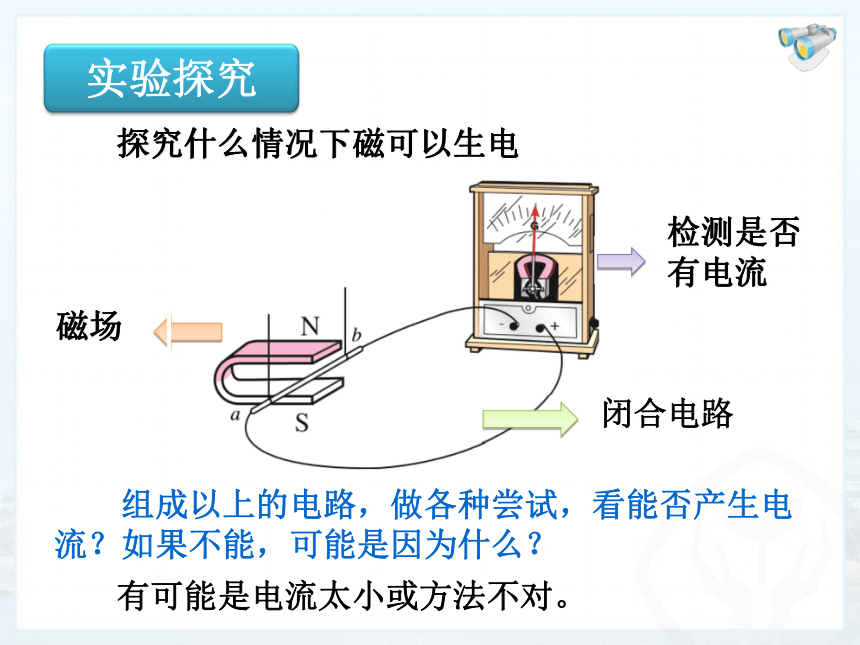

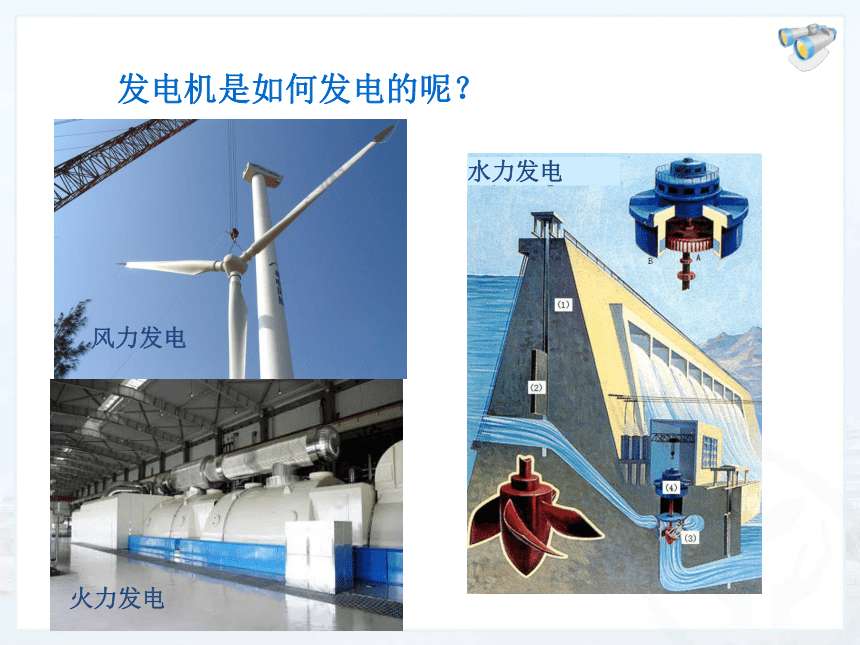

　　在1821—1831年间，法拉第进行了多次实验，发现了电磁感应现象。法拉第　　发电机是如何发电的呢？　　探究什么情况下磁可以生电磁场检测是否有电流闭合电路　　组成以上的电路，做各种尝试，看能否产生电流？如果不能，可能是因为什么？　　有可能是电流太小或方法不对。检流计增强磁场线圈　　如果是因为电路中产生的电流太小，你有什么办法改进实验？　　通过实验发现：当导线在磁场中运动时，电路中会产生电流。水平向左向右摆动向左摆动摆动摆动基本不动水平向右斜向上运动斜向下运动上下运动　　是不是导体在磁场中做什么样的运动都可以产生电流呢？　　把磁感线想象成一根根线，导线想象成一把刀。　　1．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这是一种电磁感应现象。　　2．电路中产生的电流叫做感应电流。一、电磁感应现象3．电磁感应现象的应用变压器不用电手电筒　　（1）观察手摇发电机的构造；
　　（2）观察发电机对小灯泡亮度的影响。　　1．发电机发出的电流的大小和方向是变化的。二、发电机　　小灯泡发光说明电路中有了电流。线圈转得越快，小灯泡越亮，说明感应电流越大。　　（3）检验手摇发电机电流方向的变化。　　二极管交替发光，说明产生的电流方向不停在改变。2．交变电流　　交流发电机产生的电流是交变电流，简称交流。
　　在交变电流中，电流在每秒内周期性变化的次数叫做频率。
　　我国电网以交流供电，频率50赫兹。　　（1）发电机的构造
　　发电机由转子和定子两部分组成。
　　大型发电机一般采用磁极旋转的方式来发电。大型发电机安装转子3．发电机工作原理　　（2）工作原理　　当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。铜环电刷　　（3）发电机发电的过程是其他形式能转化为电能的过程。　　1．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流， 这是一种电磁感应现象。 　　2．发电机利用了电磁感应原理发电，将其他形式能转化为电能。
