课件18张PPT。回顾：1、什么是电功、电功率？它们的单位分别是什么？
2、电功的公式，电功率的公式分别是什么？
3、说出测小灯泡电功率的方法（原理、电路图等）。思考讨论： 1、家里的用电器工作时要消耗电能，我们用什么办法来衡量消耗的电能多少？
2、你观察过家里的火表吗？

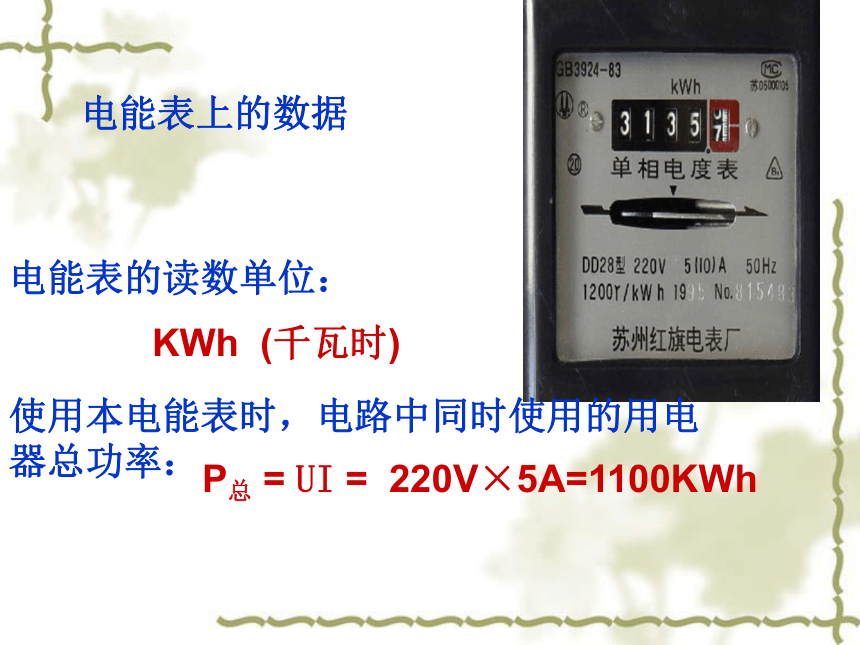

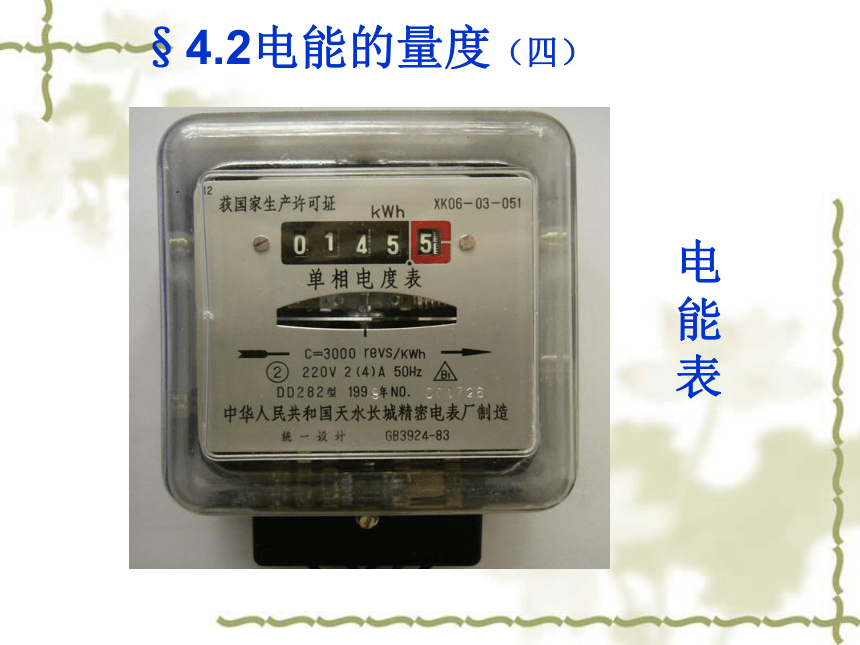

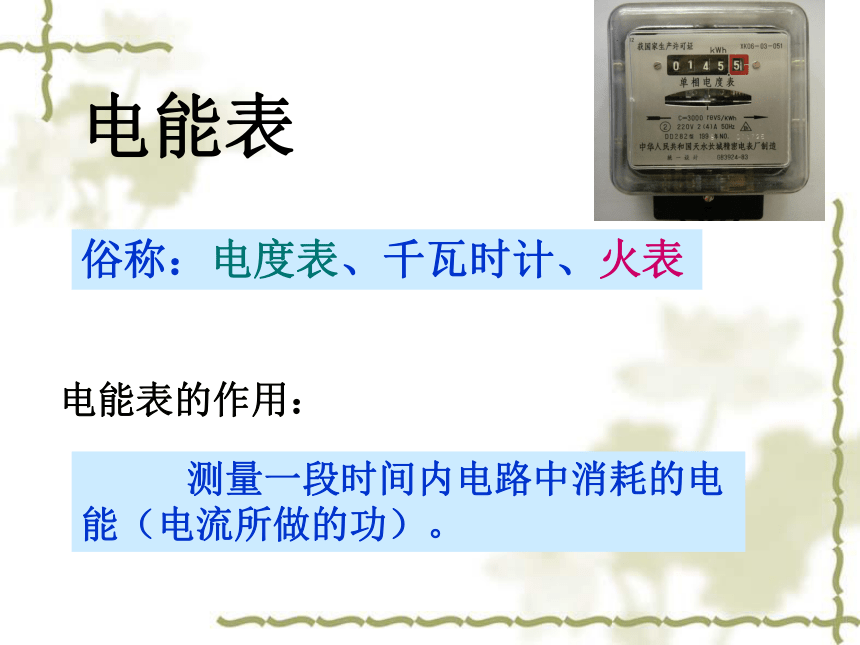

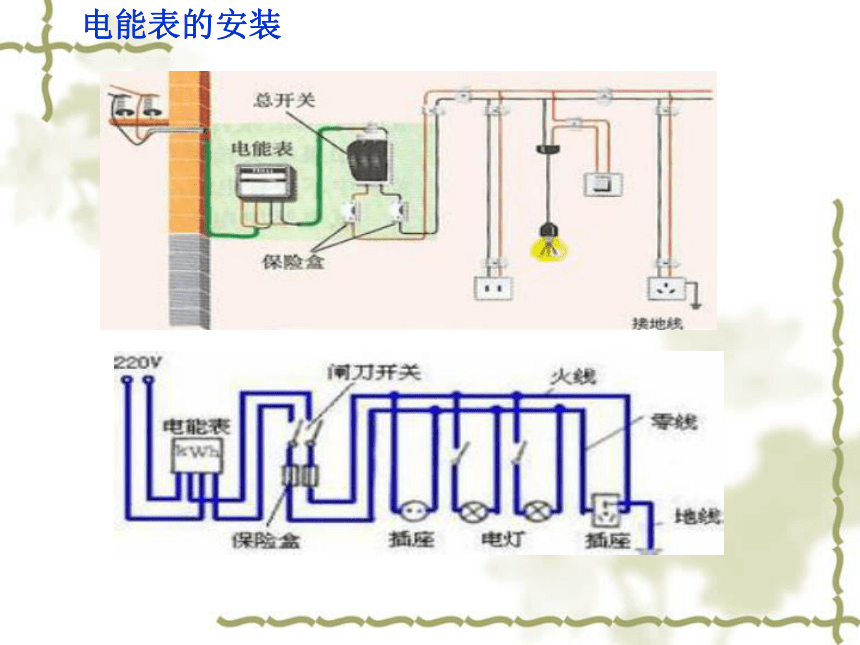

3、你是否关心过家里一个月约耗电多少度？电费约为多少？§4.2电能的量度（四）电能表电能表俗称：电度表、千瓦时计、火表电能表的作用： 测量一段时间内电路中消耗的电能（电流所做的功）。电能表的安装电能表上的数据电能表的读数单位：
使用本电能表时，电路中同时使用的用电器总功率：KWh (千瓦时)P总 = UI = 220V×5A=1100KWh 电能表上的数据

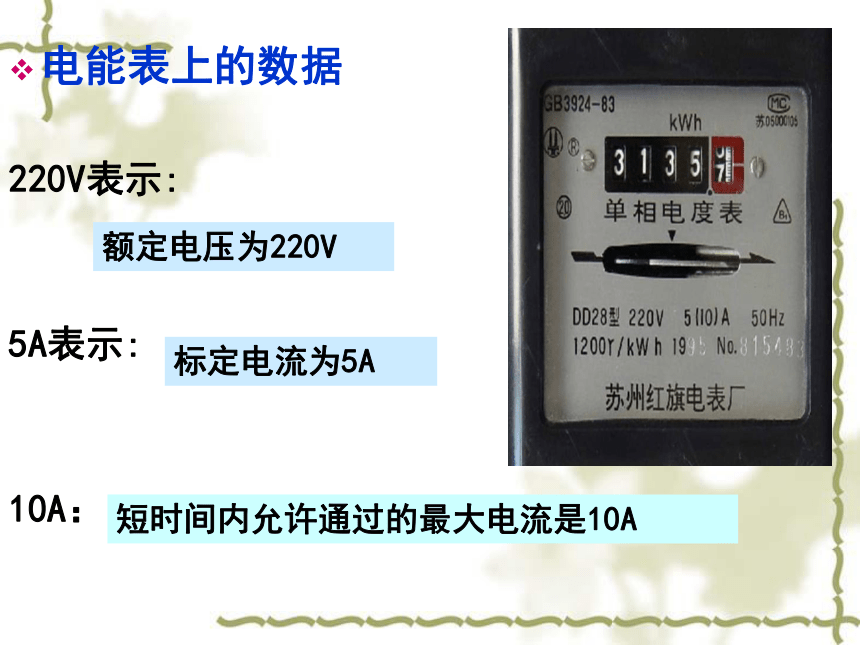

220V表示:
5A表示:
10A：额定电压为220V标定电流为5A短时间内允许通过的最大电流是10A 电路中每消耗1千瓦时的电能,电能表的转盘转动1200转
1200r/kWh表示:家用电器工作时,电能表转动越快,说明:工作的用电器实际功率越大.电能表上的数据注：最后一位表示小数电能表的读数电能表读数：
8937.0KWh3月31日243.6KWh4月30日327.8KWh电能表的读数四月份消耗电能：327.8KWh - 243.6KWh
=84.2KWh例题1：
1千瓦时电，可供一盏“PZ220—40”的电灯正常工作多少小时？例题2：
小明利用电能表测量某一家用电器的电功率。当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kw· h，那么这一个用电器是( )。
A．电冰箱
B．普通白炽灯
C．彩色电视机
D．挂壁式空调机D例题3：
每间教室里有8盏40W的日光灯，共有20间这样的教室,由于同学们平时注意节约用电，做到人走灯灭，这样平均每天每盏灯少开半小时，那么一个月（以30天）可以节约多少度电？例题4、如图是一台电冰箱的铭牌。其中“耗电量0.50（kW . h）/ 24h”这个参数的含义是：该冰箱在 V电压下使用24h消耗的电能为 。如果按照额定功率70W和工作24h计算，则消耗的电能是 kW . h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，这是由于冰箱具有 工作的特点而造成的。0.50 kW . h 2201.68不连续 1.测量原理：2.器材：3.简单步骤：在家能测电视机的功率吗？电能表、钟表 关闭家里的其他用电器，只让电视机单独工作，当电视机处于工作时，测出电能表转盘转过n圈所用的时间t，计算功率。（工作时的实际功率）说一说1、电能表是测量 的仪表，把电能表接在电路中其计数器上前后两次示数的 ，就是这段时间内用电器用电的度度数。某同学家中电能表在9月底的示数为 ，
10月底的示数为
那么这位同学家10月份共用电 度，相当于 焦。巩固练习电功差66.2电功差2、很多家用电器都有待机功能。如电视机可以遥控关机，而不必断开电源。这一功能虽给人们带来了方便，但电器在待机状态下的能耗也十分严重。下表是某家庭的有关统计数据。 这些电器每天待机时共耗电 度。该家庭若能及时断开用电器电源，每月可以节约电费 元（我市民用电价为0.53元/度，每月按30天计算）。2.641.34小结：
1、电能表的作用
2、电能表的读数单位
3、电能表的读数方法
4、利用电能表测定用电器的额定功率再 见 ！
