电能的量度（5家庭电路的组成）

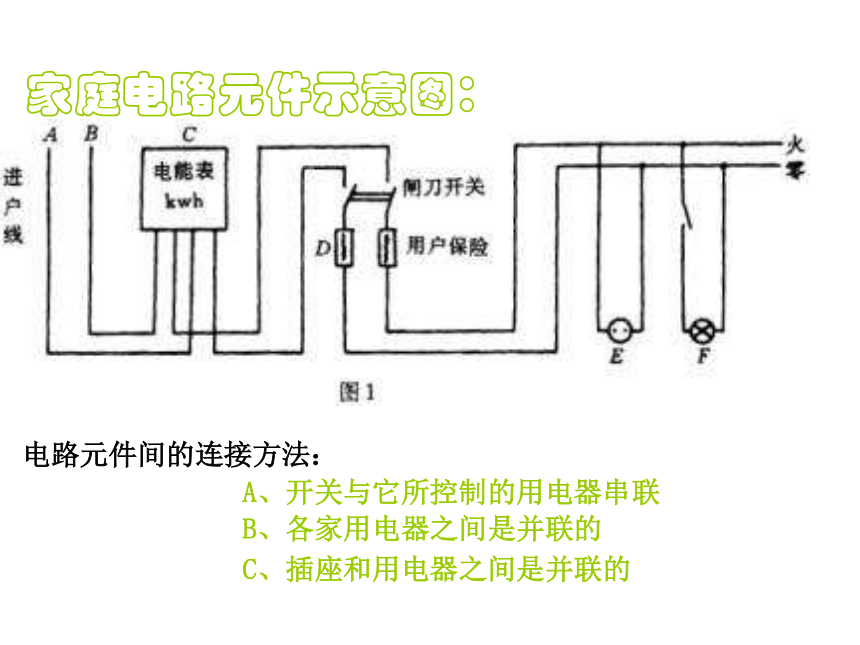

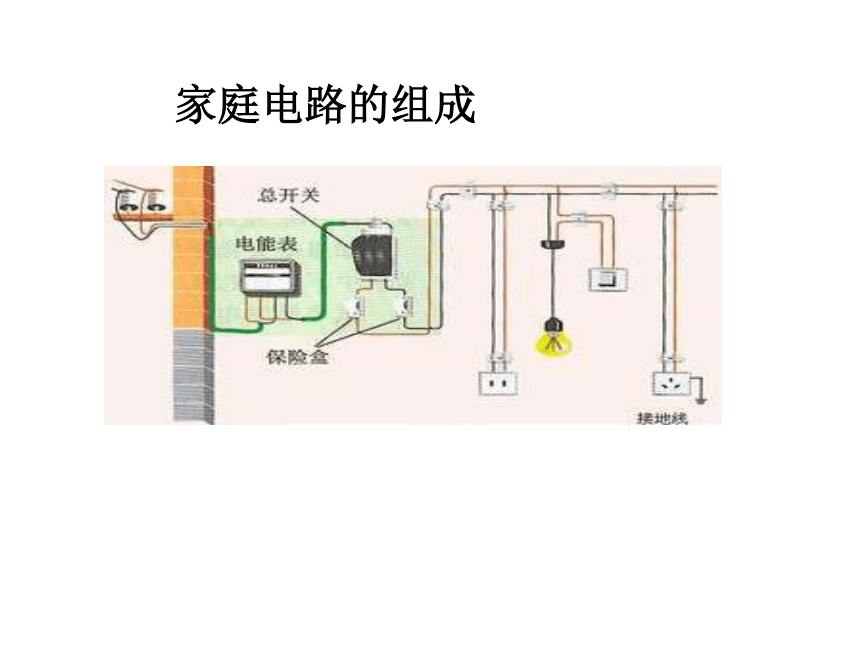

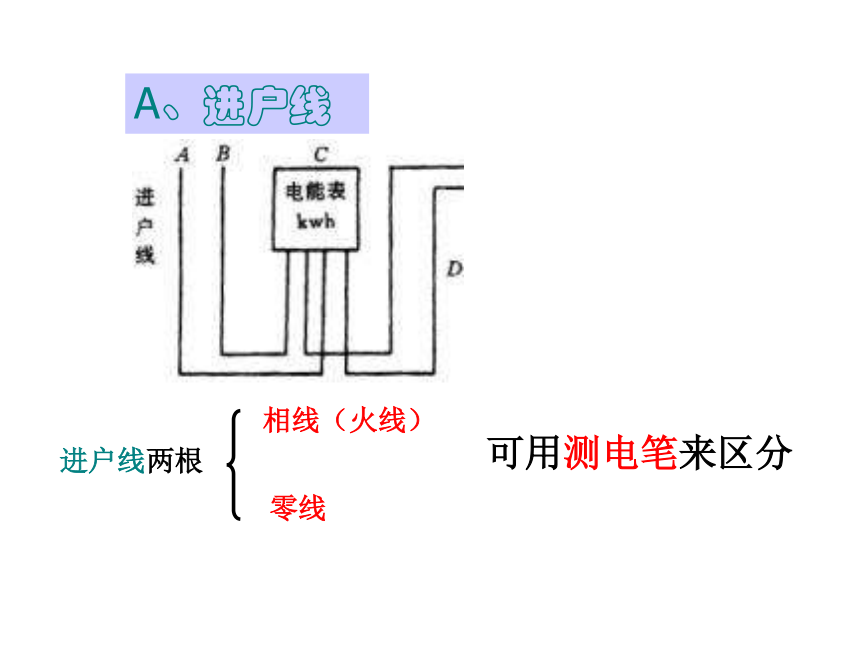

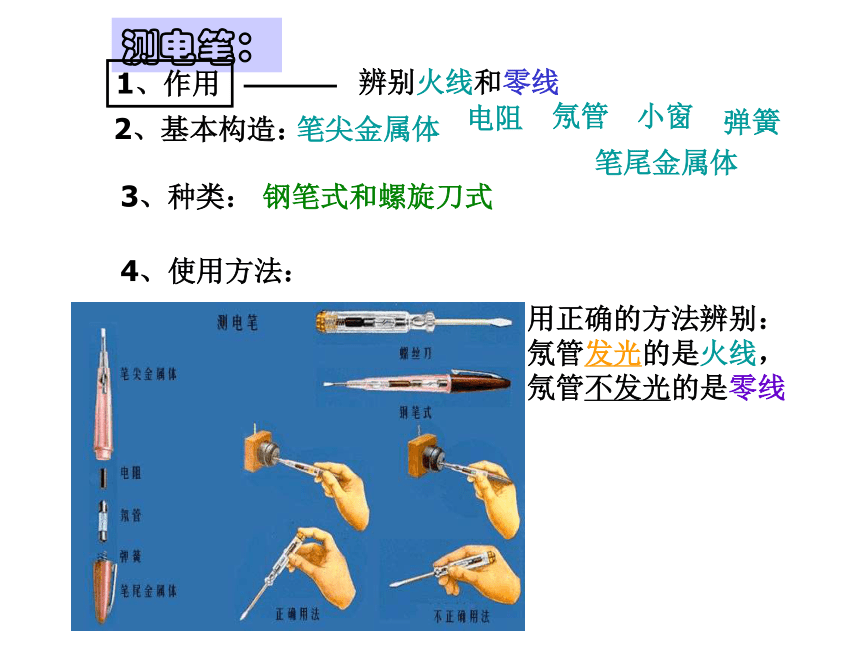

课件18张PPT。----家庭电路的组成§4.2电能的量度（五）家庭电路的组成家庭电路的组成家庭电路的组成：进户线电能表闸刀开关熔丝盒插座开关家用电器家庭电路元件示意图： 电路元件间的连接方法：A、开关与它所控制的用电器串联 B、各家用电器之间是并联的 C、插座和用电器之间是并联的 A、进户线进户线两根相线（火线）零线可用测电笔来区分测电笔：1、作用辨别火线和零线2、基本构造：笔尖金属体电阻氖管小窗弹簧笔尾金属体3、种类：钢笔式和螺旋刀式4、使用方法：用正确的方法辨别：
氖管发光的是火线，
氖管不发光的是零线进户线——火线和零线我国家庭电路的电压为220伏火线与零线间有220伏电压 火线与地面间有220伏电压 零线与地面间没有电压 在低压供电的电源处，零线是接地的，所以没有电压。 B、电能表（火表）1、电能表的作用2、此电能表的最大功率是多少？3、电能表的读数方法及单位测量一段时间内消耗的电能由额定电压和额定电流的乘积决定 前后两次读数之差即为这段时间内消耗的电能，单位是 KWh(千瓦时、度)1 KWh = 3.6×106 J C、闸刀开关 家庭的总开关，控制整个家庭电路的通断安装位置：
作用：安装在电能表之后D、熔丝盒安装位置：
作用：安装在闸刀开关后的干路上 内有保险丝，防止由于短路、过载引起电流过大而发生事故。保险丝的安装与选择选做保险丝的材料：电阻率大、熔点低的铅锑合金丝 保险丝越粗，熔断的电流就越大。家庭电路中严禁用铜丝或铁丝代替保险丝，以免发生事故！ 保险丝的额定电流应等于或稍大于电路中的最大工作电流 保险丝熔断时，一定要先查明原因，排险后再续接保险丝。视频：保险丝E、用电器用电器的安装：
插座的作用：所有的用电器都是并联的插座是用来连接移动的用电器的大功率的用电器一定要接地用电器一般都有一个开关与之串联插座：分类按能否移动分可移动插座不可移动插座按孔的多少分两孔插座三孔插座上地左零右火线视频：接地课堂练习：1、保险丝在电路中所起的作用是：（????? ）
A、减小电路中的电流，避免产生危险
B、能使电路中的电压降低，避免产生危险
C、用电器消耗的电能过多时，自动切断电路
D、在电流过大，超过规定值时能自动切断电源 D2、某家庭电路由使用的电灯和家用电器的情况变化而变化， 引起电路中总电阻的变化情况是（????? ）
A、使用的灯和家用电器越多，总电阻越小
B、使用的灯和家用电器越多，总电阻越大
C、只有一盏灯亮时，总电阻最小
D、所有用电器不工作时总电阻为零 A 3、某舰艇电能表上标有“220V 10A”，则该天路中允许使用的用电器的总功率是多少瓦？若电路中现有25W灯泡8盏，800W的电烤箱一台，还有500W的电饭锅一只，这些用电器能否同时使用？ 课堂小结：家庭电路的组成进户线——火线、零线电能表闸刀开关熔丝盒（内有保险丝）有一个与之串联的开关插座及接地家用电器测电笔的使用
