14.欧姆定律复习　课件(共18张PPT)

(共18张PPT)
探究欧姆定律
总复习

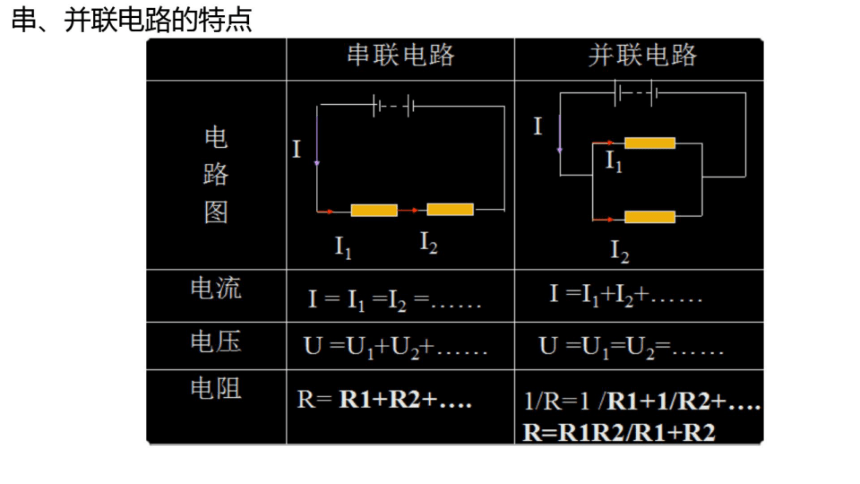

串、并联电路的特点
串联电路
并联电路
电路图
12
电流
I=11=L2=.
I=I++......
电压
U=Uj+U2+......
U=U1=U2=.
电阻
R=R1+R2+.…
1/R=1/R1+1/R2+..
R=R1R2/R1+R2

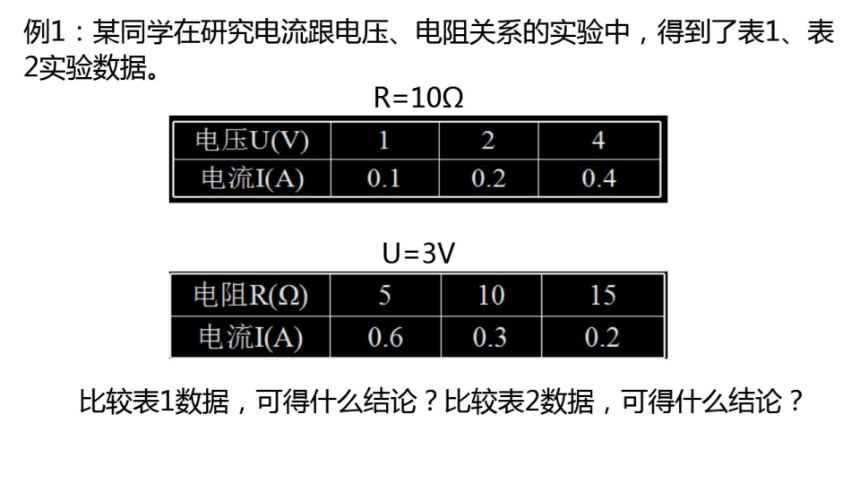

例1：某同学在研究电流跟电压、电阻关系的实验中，得到了表1、表
2实验数据。
R=102
电压U)
1
2
4
电流I(A)
0.1
0.2
0.4
U=3V
电阻R()
5
10
15
电流I(A)
0.6
0.3
0.2
比较表1数据，可得什么结论？比较表2数据，可得什么结论？

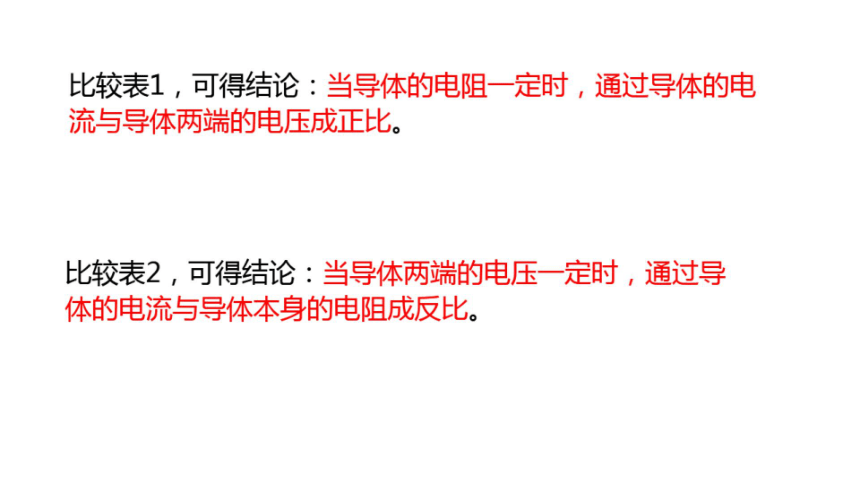

比较表1，可得结论：当导体的电阻一定时，通过导体的电
流与导体两端的电压成正比。
比较表2，可得结论：当导体两端的电压一定时，通过导
体的电流与导体本身的电阻成反比。

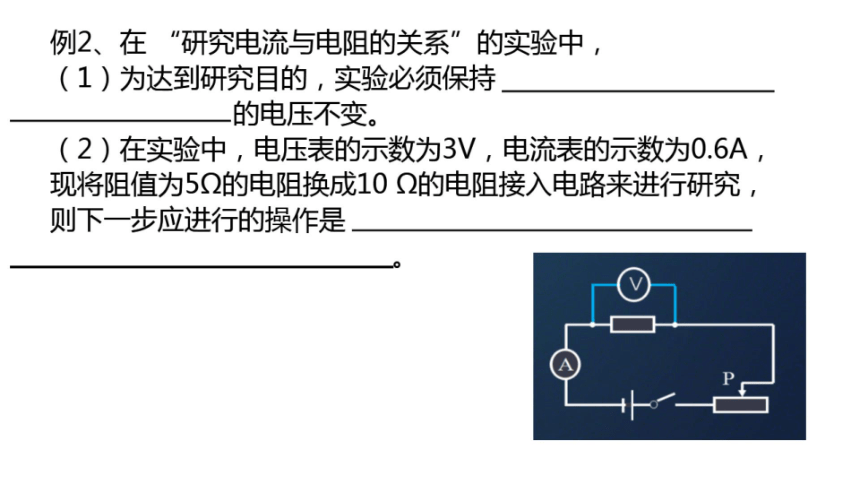

例2、在“研究电流与电阻的关系”的实验中，
(1)为达到研究目的，实验必须保持
的电压不变。
(2)在实验中，电压表的示数为3V,电流表的示数为0.6A,
现将阻值为5Ω的电阻换成10Ω的电阻接入电路来进行研究，
则下一步应进行的操作是

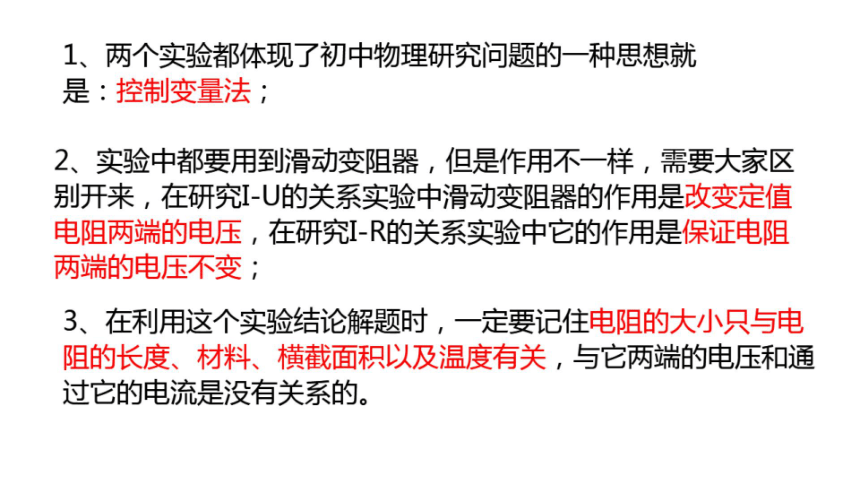

1、两个实验都体现了初中物理研究问题的一种思想就
是：控制变量法
2、实验中都要用到滑动变阻器，但是作用不一样，需要大家区
别开来，在研究-的关系实验中滑动变阻器的作用是改变定值
电阻两端的电压，在研究-R的关系实验中它的作用是保证电阻
两端的电压不变；
3、在利用这个实验结论解题时，一定要记住电阻的大小只与电
阻的长度、材料、横截面积以及温度有关，与它两端的电压和通
过它的电流是没有关系的。

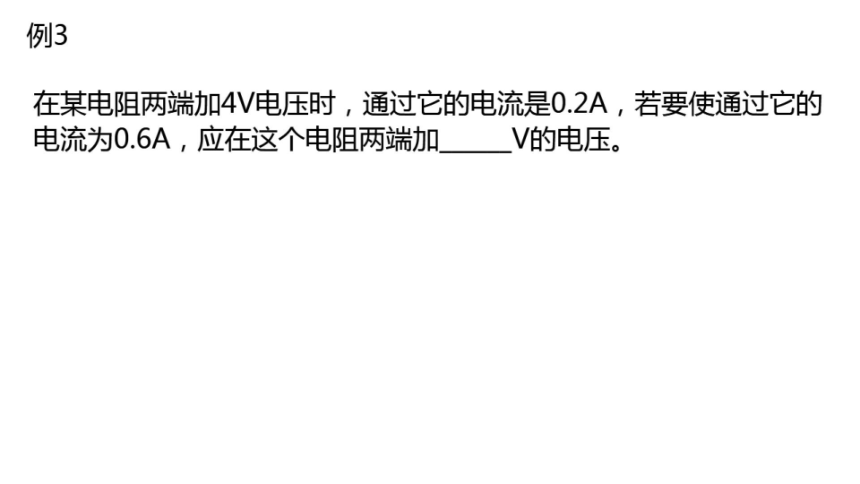

例3
在某电阻两端加4V电压时，通过它的电流是0.2A,若要使通过它的
电流为0.6A,应在这个电阻两端加
V的电压。
例4
保持电阻箱两端的电压不变，当电阻箱的电阻为10Ω
时，通过电阻箱的电流为0.6A；若将电阻箱的电阻调到30Ω
时，通过电阻箱的电流为A。
一、欧姆定律：
1、内容：导体中的电流与导体两端的电压成正比，与导体的电阻
成反比
2、公式：
R
3、注意：
a.单位统一为国际单位
b.三个量必须是同一段电路上，同一时间的电流、电压
和电阻
c.R=U/不能说电阻与电流成反比、与电压成正比
二、伏安法测电阻
例5：现有待测电阻Rx,其阻值在10Ω左右，请设计实验测出该电
阻的阻值。
(1)实验原理
(2)画出实验电路图
(3)实验前，开关应
,滑片P应放在变阻器的
(4)在实验中滑动变阻器的作用是
(5)在实验中的故障：
a、
闭合开关后，发现电流表无读数，电压表有示数，故障可能
是
b、
闭合开关并移动滑片P后，发现电压表无示数，但电流表却有示
数，故障可能是
