热机
第十四章 第１节
学习目标
2. 通过观察汽油机工作过程的动画，知道压缩冲程和做功冲程中的能量转化。
02
1. 了解人类“利用内能做功”的历史发展进程，了解四冲程内燃机的基本工作原理和工作过程。
01
03
3．通过观察、对比汽油机和柴油机的模型和工作过程，了解二者的异同。

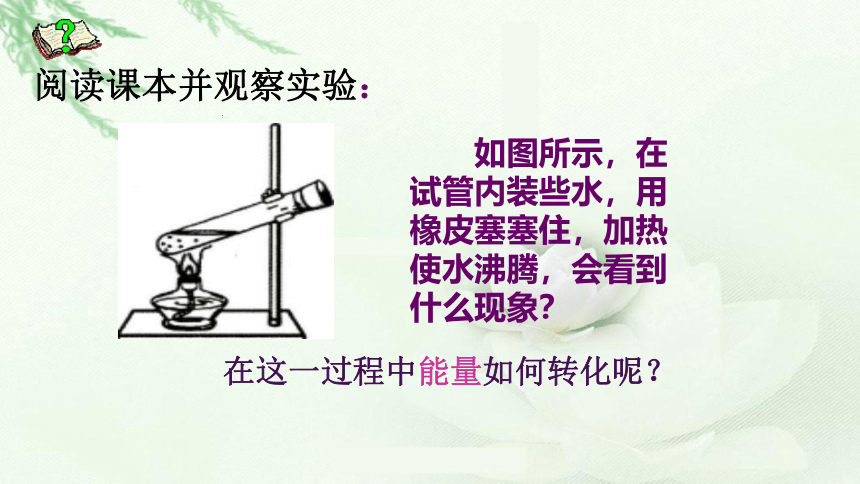

阅读课本并观察实验：
如图所示，在试管内装些水，用橡皮塞塞住，加热使水沸腾，会看到什么现象？
在这一过程中能量如何转化呢？

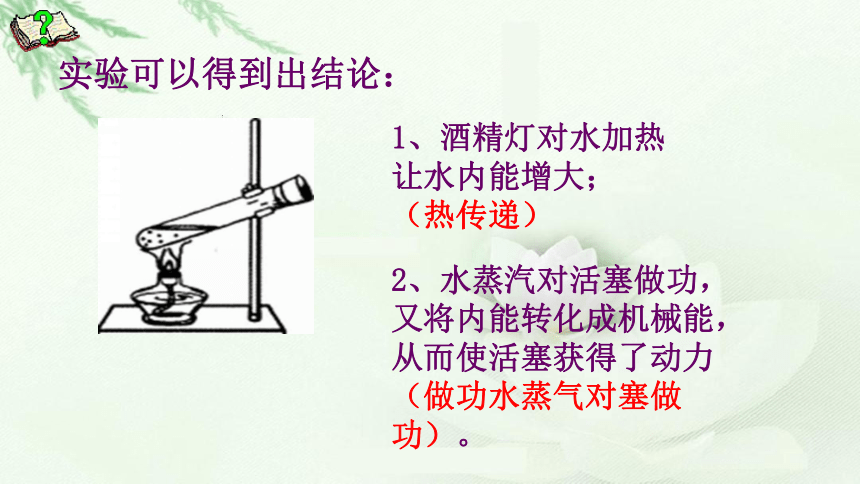

实验可以得到出结论：
1、酒精灯对水加热让水内能增大；（热传递）
2、水蒸汽对活塞做功，又将内能转化成机械能，从而使活塞获得了动力（做功水蒸气对塞做功）。

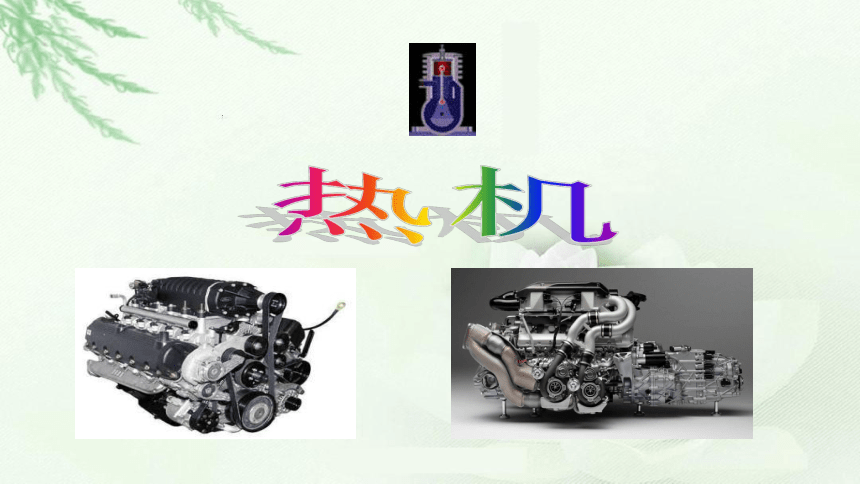

热机

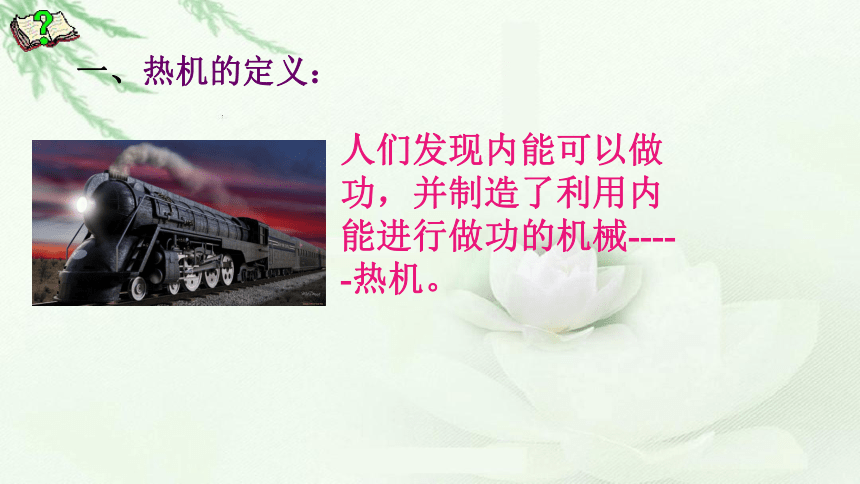

一、热机的定义：
人们发现内能可以做功，并制造了利用内能进行做功的机械-----热机。

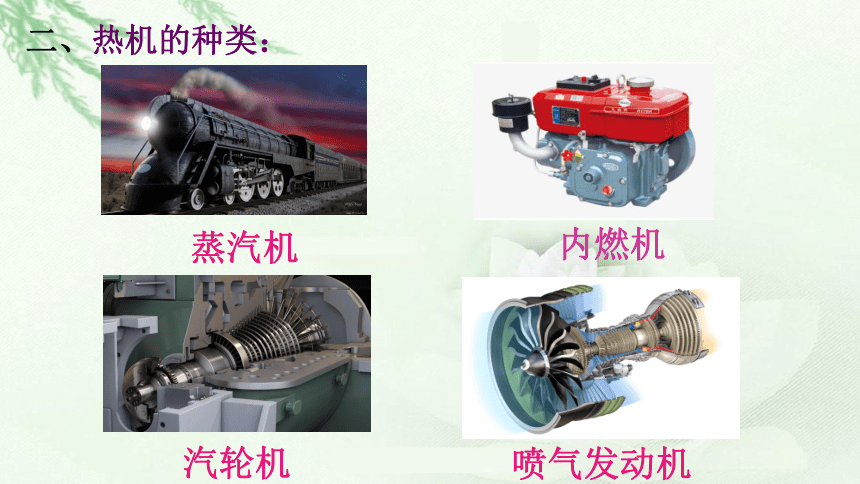

二、热机的种类：
蒸汽机
内燃机
汽轮机
喷气发动机

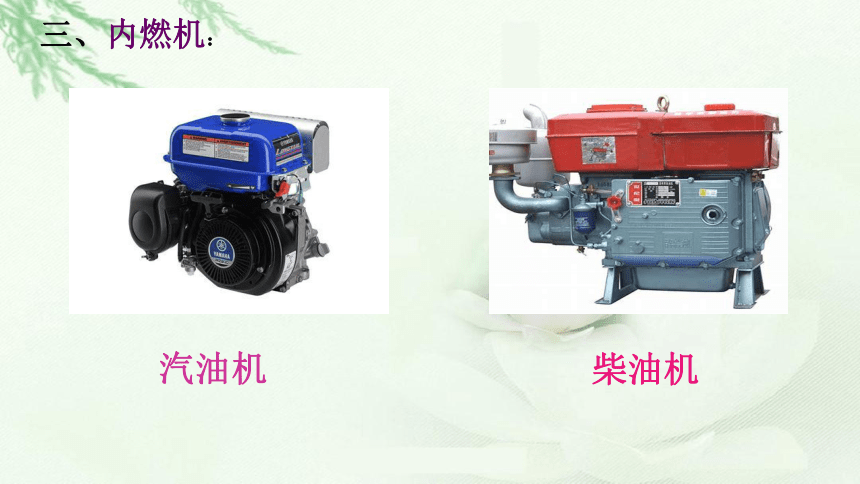

三、内燃机：
汽油机
柴油机

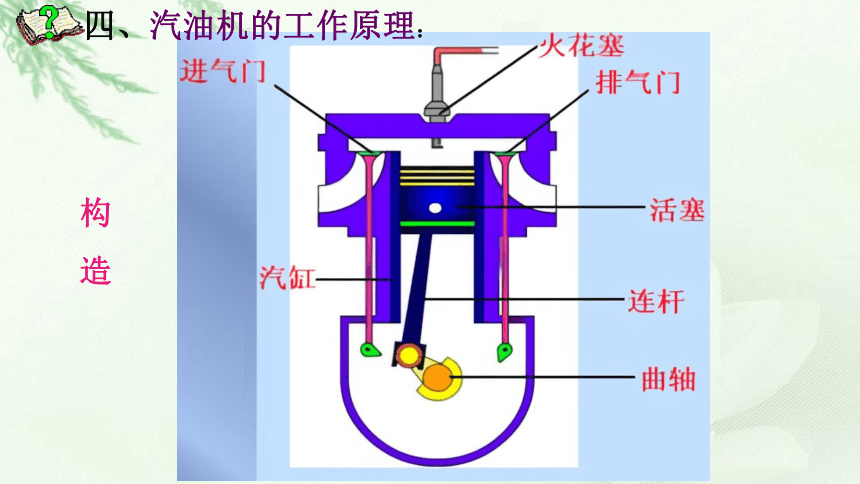

四、汽油机的工作原理：
构
造
四、汽油机的工作原理：
专有名词：
1、一个冲程：
2、一个工作循环：
活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程。
把这四个冲程称为发动机的一个工作循环。
吸气冲程
汽油和空气
进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
压缩冲程
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
做功冲程
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
排气冲程
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
吸气
压缩
做功
排气
汽油机的
冲程和工作循环
想想议议（回顾学习内容解决以下下问题）：
1、在四个冲程中，压缩冲程和做功冲程发生了怎样的能量转化？
2、哪个冲程使汽车获得动力？其余的冲程是如何完成
3、哪个冲程排出了汽车的尾气？
柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
3.内燃机的应用
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
(1)汽油机的应用
(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
想想议议：
汽油机和柴油机的工作过程有什么相同点，有什么不同点？
1．基本构造和主要部件的作用相似。
2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 ．一个工作冲程中，活塞往复两次，飞轮转动两周，曲轴转两转，做功一次。
相同点
不同点
1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。
汽油机的效率：20~30%
柴油机的效率：30~45%
你认为它们的效率比你想象的高？还是低？
汽油机、柴油机的效率大约是多少？
小结
1.热机的能量转化：
化学能
内能
机械能
2.内燃机的工作过程：
吸气冲程
压缩冲程
做功冲程
排气冲程
1.汽油机在压缩冲程中工作物质被压缩，汽缸中的．．．．．（　）
Ａ．压强增大，温度降低　　　　Ｂ．压强减小，温度升高；
Ｃ．压强增大，温度升高；　　　Ｄ．压强减小，温度降低
课堂练习：
c
２.根据汽油机和柴油机的区别，下列说法正确的是．．．．．．（　）
Ａ.汽油机汽缸顶部有一个火花塞，柴 油机汽缸顶部是一个喷油嘴
Ｂ.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合物
Ｃ.吸气冲程是内能转化为机械能　　Ｄ.压缩冲程是内能转化为机械能
课堂练习：
A
３.一台四冲程内燃机的飞轮转速为1800 r／min，它１s完成（ ）
A.30个冲程，做了30次功　　　　　B.60个冲程，做了60次功
C.120个冲程，做了30次功　　　　　D.60个冲程，做了15次功
课堂练习：
D
