(共31张PPT)
第1章 宇宙中的地球
第3节 地球的圈层结构

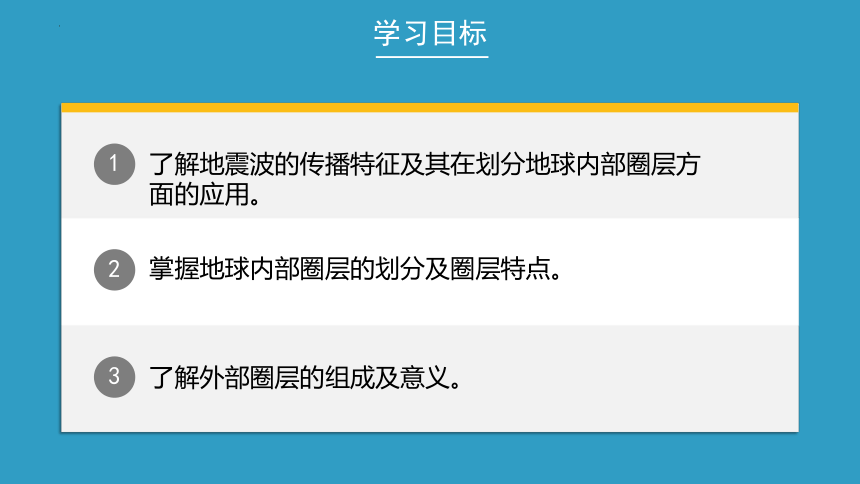

学习目标
1
了解地震波的传播特征及其在划分地球内部圈层方面的应用。
2
掌握地球内部圈层的划分及圈层特点。
3
了解外部圈层的组成及意义。
3.6m，最深的蚁穴可以达到这个深度
35m，北京地铁的最大深度，9号线的军事博物馆站
155m，瑞典的“萨拉银矿”酒店套房在这个深度，住一晚大概需要3000人民币
212m，2004年波兰Bochnia盐矿举行的世界最深半程马拉松赛
305m，苏联为了躲避美国发明的钻地核弹B61-11在地下这个深度建了个基地
500m，掩埋核废料的深度
1000m，超级神冈探测器。日本科学家在这里探测宇宙中的中微子和质子衰变
2850m，1985年苏联人在这里进行了核试验，是迄今为止最深的地下核试验
4350m，南非的“姆波尼格”金矿是人类在地球上所挖的最深矿井
9583m，冷战期间美国的超神钻井所挖的深度
12262m，苏联的Kola超深钻孔是到达地球最深处的人造物
人类通过什么样的方式认识地球内部结构呢？
地球内部结构究竟是怎样的？
1
地震和地震波
地震与地震波
01
地震：地壳快速释放能量过程中造成的地面震动，是一种危害和影响巨大的自然灾害。
震级:表示地震的大小（一个)
烈度:表示地震对地表和建筑物等破坏强弱的程度（多个）

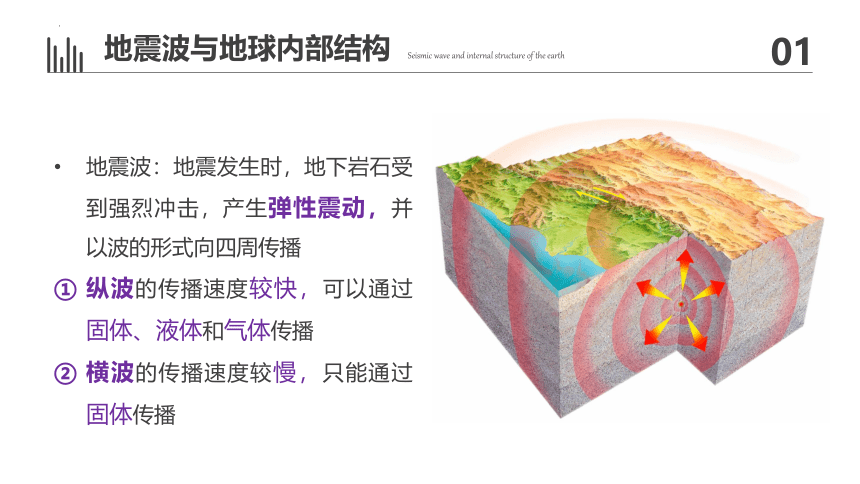

地震波与地球内部结构 Seismic wave and internal structure of the earth
01
地震波：地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播
纵波的传播速度较快，可以通过固体、液体和气体传播
横波的传播速度较慢，只能通过固体传播

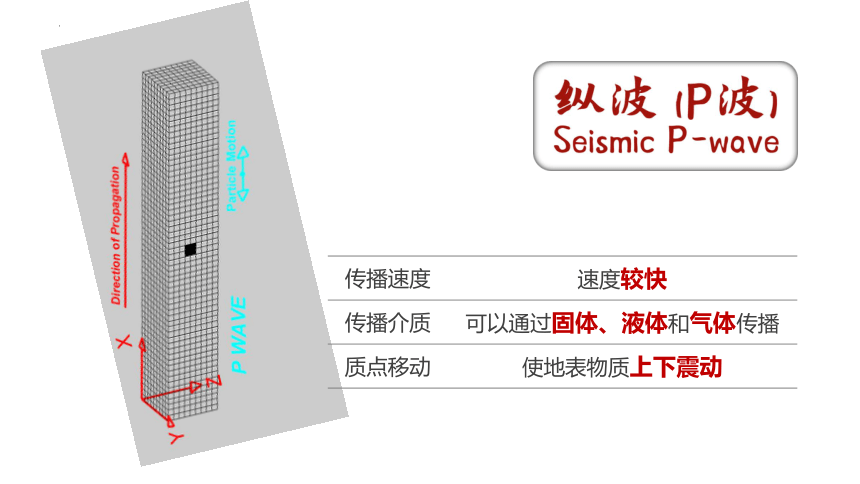

传播速度 速度较快
传播介质 可以通过固体、液体和气体传播
质点移动 使地表物质上下震动

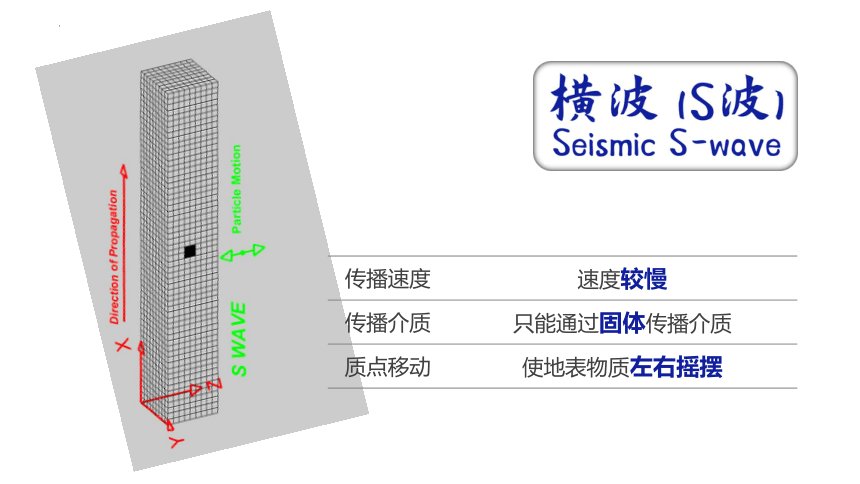

传播速度 速度较慢
传播介质 只能通过固体传播介质
质点移动 使地表物质左右摇摆

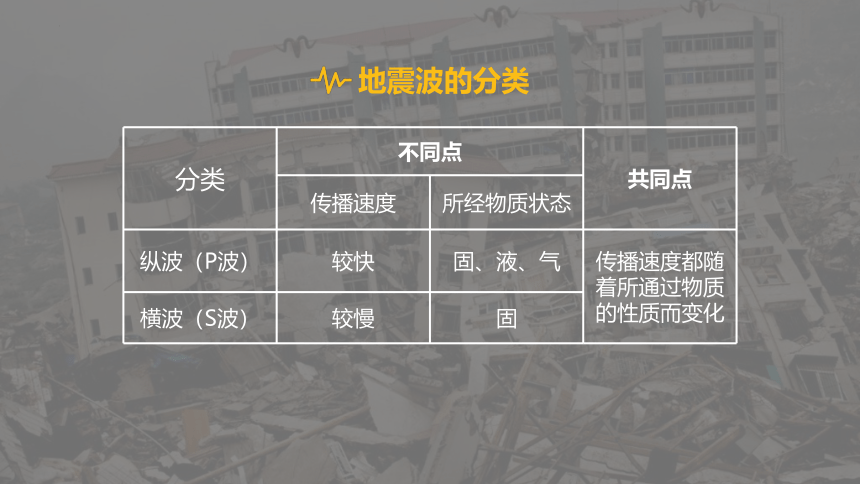

地震波的分类
分类 不同点 共同点
传播速度 所经物质状态
纵波（P波） 较快 固、液、气 传播速度都随着所通过物质的性质而变化
横波（S波） 较慢 固

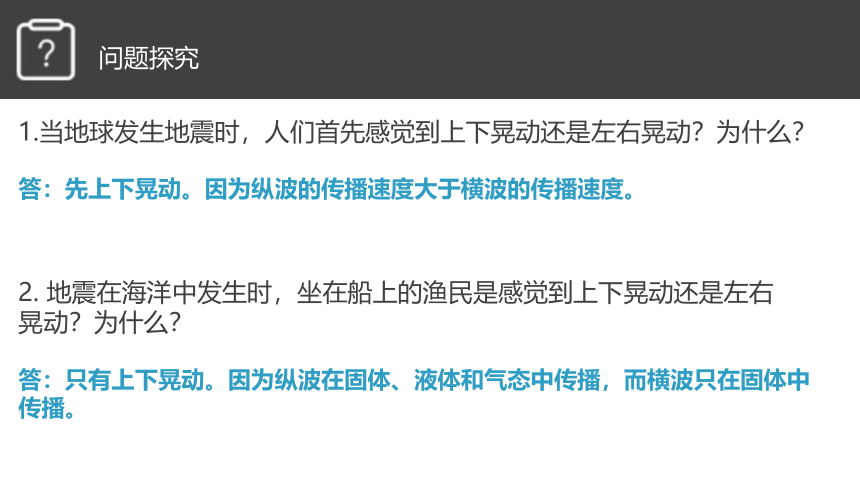

问题探究
1.当地球发生地震时，人们首先感觉到上下晃动还是左右晃动？为什么？
答：先上下晃动。因为纵波的传播速度大于横波的传播速度。
2. 地震在海洋中发生时，坐在船上的渔民是感觉到上下晃动还是左右晃动？为什么？
答：只有上下晃动。因为纵波在固体、液体和气态中传播，而横波只在固体中传播。

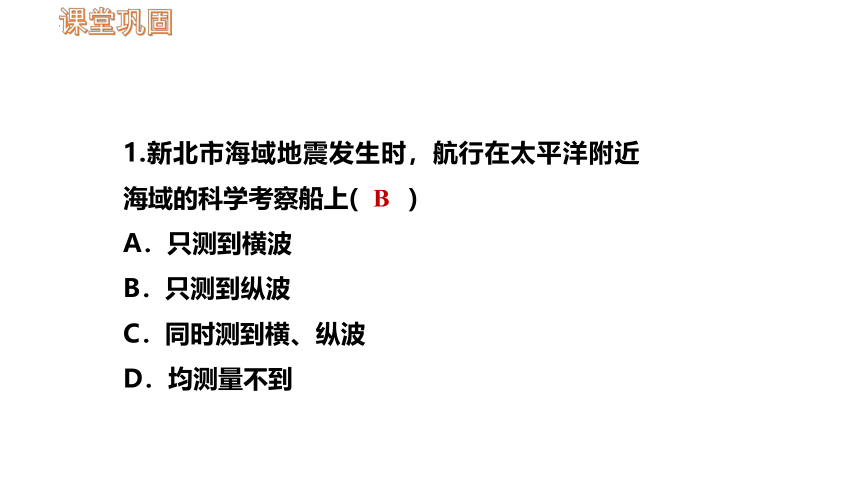

1.新北市海域地震发生时，航行在太平洋附近海域的科学考察船上( )
A．只测到横波
B．只测到纵波
C．同时测到横、纵波
D．均测量不到
B
课堂巩固
1
地球的内部圈层
地壳
33
莫霍界面
(33千米)
古登堡界面(2900千米)
地幔
外核
内核
地震波与地球内部圈层结构
地壳
33
莫霍界面
(33千米)
古登堡界面(2900千米)
地幔
外核
内核
地震波与地球内部圈层结构
划分依据：
莫霍界面：大陆地面下33千米处,横波、纵波速度增加。
古登堡界面：大陆地面下2900千米处,横波消失,纵波速度下降。
界面：
从地球内部地震波曲线图上，可以看出地震波在一定深度发生突然变化，这种波速突然变化的面叫不连续面，地球内部有两个不连续面
地核(E-Core)
地球内部圈层结构·地壳 The inner layer structure of the earth
地壳是地面以下，莫霍面以上的固体外壳
地壳厚薄不一，地壳平均厚度为17km；海洋地壳薄，一般为5-10千米；大陆地壳厚，平均厚度为39-41千米，高山高原地区地壳最厚达70千米。
海拔越高，地壳越厚
地壳(Crust)
地球内部圈层结构·地幔 The inner layer structure of the earth
地幔介于地壳和地核之间的圈层
从莫霍界面以下到2900千米深处的古登堡界面以上，占地球，总体积的80%
根据地震波波速的变化，地幔分为上地幔和下地幔
地幔(Mantle)
… …
… …
上地幔的上部存在一个软流层，温度很高，岩石部分熔融，能缓慢流动；科学家推断，软流层是岩浆的主要发源地，地球板块的运动与之相关
地壳与上地幔顶部（软流层）都由坚硬的岩石组成，合称岩石圈
软流层
Asthenosphere
软流层、地壳与板块运动 Asthenosphere, crust and plate movement
板块运动是指地球表面一个板块对于另一个板块的相对运动
这些板块，都漂浮在具有流动性的地幔软流层之上， 随着软流层的运动，各个板块也会发生相应的水平运动
地球内部圈层结构·地核 The inner layer structure of the earth
地核：古登堡面所包围的球体
主要由铁和镍等金属组成，厚度约3400多千米；根据地震波的变化，可将地核分为外核和内核两层
外核是熔融状态的金属物质，不能传播横波
内核：固态，纵波速度增加
科学家认为，外核液态物质的运动形成了地球的磁场
地核(E-Core)
外核
内核
地球内部圈层结构·地核 The inner layer structure of the earth
… …
… …
内核是一个密度极大的固体金属球,超强的压力将铁原子和镍原子紧紧挤压在一起
地核(E-Core)
外核
内核
地壳
莫霍界面
上地幔
下地幔
古登堡界面
外核
液-固界面
内核
归纳总结
圈层名称 不连续面 深度/km 特征
地壳 ①由岩石组成的固体外壳；
②厚度不均，大洋部分薄，大陆部分厚。
地幔 上地幔 上地幔顶部存在一个软流层，这里可能为岩浆的主要发源地
下地幔
地核 外核 熔融状态的金属物质
内核 密度极大的固体金属球
33
2900
5150
莫霍界面
古登堡界面
3
地球的外部圈层结构
地球的外部圈层结构 The outer sphere structure of the earth
地球的外部圈层包括大气圈、水圈、生物圈等
岩石圈的表面高低不平，被大气圈、水圈和生物圈覆盖
1、大气圈
组成：气体、悬浮物。
作用： ①使地球上的温度变化和缓。
② 提供了生物生存所必须的氧气。
③大气圈中的风、云、雨、雪等 现象，与人类息息相关。
概念：包裹地球的气体层
2、水圈
组成：海洋水、陆地水（浅层和深层）、大气水、生物水。
作用：水是最活跃的自然环境要素之一，在地球表面物质迁移和能量转换中起着十分重要的作用，是人类和其他生物生存和发展所不可或缺的。
概念：地表水体构成的连续而不规则的圈层
近地表各种形态水体的总称。
3、生物圈
分布：存在于大气圈（底部）、水圈（全部）、岩石圈（上部）。
意义：生物从环境中获取物质和能量，同时也在促进太阳能转化、改变大气圈和水圈组成、改造地表形态等方面起着重要作用
概念：是地球生物及其生存环境的总称。
课堂训练
2018年1月12日，缅甸中部偏远地区发生6级地震，震源深度10km。据此回答1~2题。
1、此次地震的震源位于（ )
A.地核 B.上地幔 C.下地幔 D.地壳
2、地震发生时，当地居民的感觉是（ ）
A.左右摇晃
B.上下颠簸
C.先左右摇晃后上下颠簸
D.先上下颠簸后左右摇晃
D
D
课堂训练
读“地震波波速与地球内部构造图”，据此回答3~4题。
3、岩石圈是指（ )
A.①的顶部 B.②的顶部 C.①和②的顶部 D.③的外部
4、地震发生时，这时地面上的人、附近
不远处的飞鸟和池塘里的鱼都会感到（ ）
A.先上下颠簸后左右摇晃
B.先左右摇晃后上下颠簸
C.P波，上下颠簸
D.S波，左右摇摆
C
C
课堂训练
5.读“地球圈层示意图”，回答下列问题。
(1)地球外部圈层中，厚度最大的是_______，连续而不规则的圈层是_______，其范围渗透到其他圈层之中的是_______。
(2)2017年9月8日，墨西哥瓦哈卡州沿岸近海海域地震发生在_______圈，由此引发的海啸主要发生在_____圈，流行性疾病主要在_______圈传播。
大气圈
水圈
生物圈
岩石
水
生物
