物理人教版（2019）必修第三册13.1 磁场 磁感线（共20张ppt）

磁场 磁感线

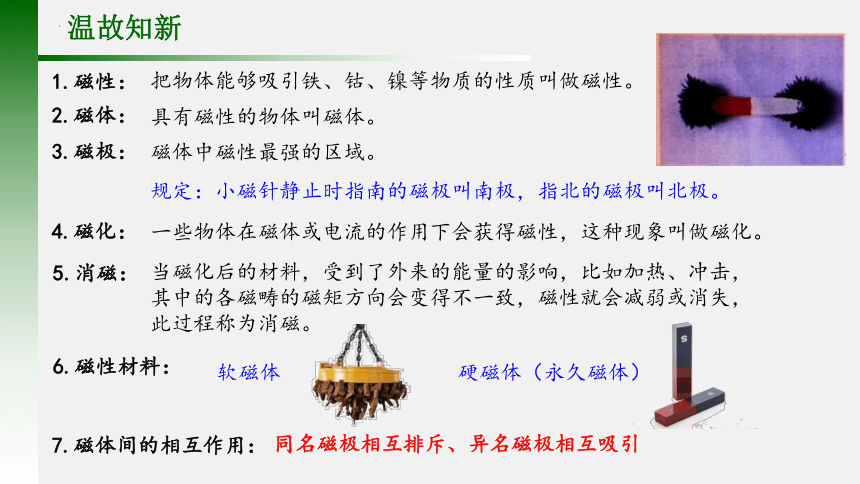

温故知新
把物体能够吸引铁、钴、镍等物质的性质叫做磁性。
具有磁性的物体叫磁体。
2.磁体：
3.磁极：
磁体中磁性最强的区域。
规定：小磁针静止时指南的磁极叫南极，指北的磁极叫北极。
4.磁化：
一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。
5.消磁：
当磁化后的材料，受到了外来的能量的影响，比如加热、冲击，其中的各磁畴的磁矩方向会变得不一致，磁性就会减弱或消失，此过程称为消磁。
1.磁性：
温故知新
6.磁性材料：
软磁体
硬磁体（永久磁体）
7.磁体间的相互作用：
同名磁极相互排斥、异名磁极相互吸引
电与磁联系
电现象
磁现象




自然界中存在
____电荷和____电荷
磁体上存在
_____极和____极
同种电荷相互_____
异种电荷相互_____
同名磁极相互_____
异名磁极相互_____
正
负
南
北
排斥
吸引
吸引
排斥
1731年，一英国商人发现雷击后的刀叉竟具有了磁性。
1751年，富兰克林发现莱顿瓶放电可使缝衣针磁化。
电现象和磁现象间的相似是偶然的吗？那些磁化现象又说明了什么呢？电现象和磁现象存在某种联系吗？
汉斯·奥斯特
1777-1851丹麦
Yes!
No!
库仑
安培
托马斯·杨

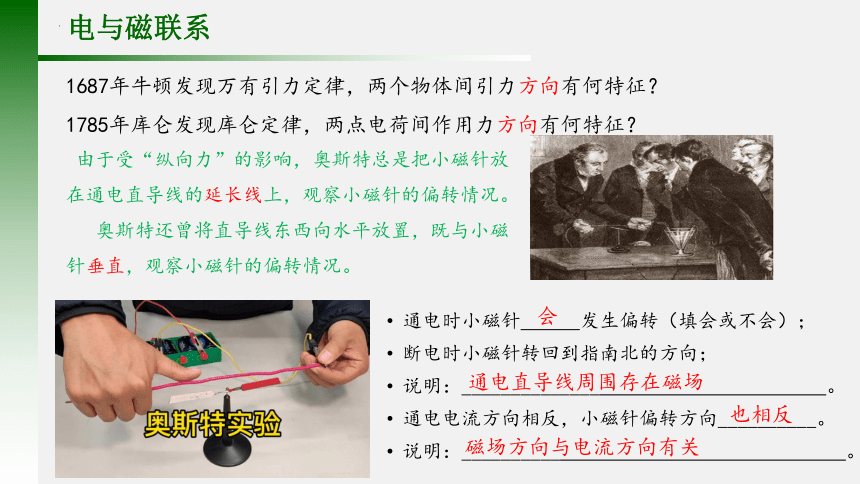

电与磁联系
1687年牛顿发现万有引力定律，两个物体间引力方向有何特征？
1785年库仑发现库仑定律，两点电荷间作用力方向有何特征？
由于受“纵向力”的影响，奥斯特总是把小磁针放在通电直导线的延长线上，观察小磁针的偏转情况。
奥斯特还曾将直导线东西向水平放置，既与小磁针垂直，观察小磁针的偏转情况。
通电时小磁针 发生偏转（填会或不会）；
断电时小磁针转回到指南北的方向；
说明：______________ 。
通电电流方向相反，小磁针偏转方向__________。
说明：__________ 。
会
通电直导线周围存在磁场
也相反
磁场方向与电流方向有关

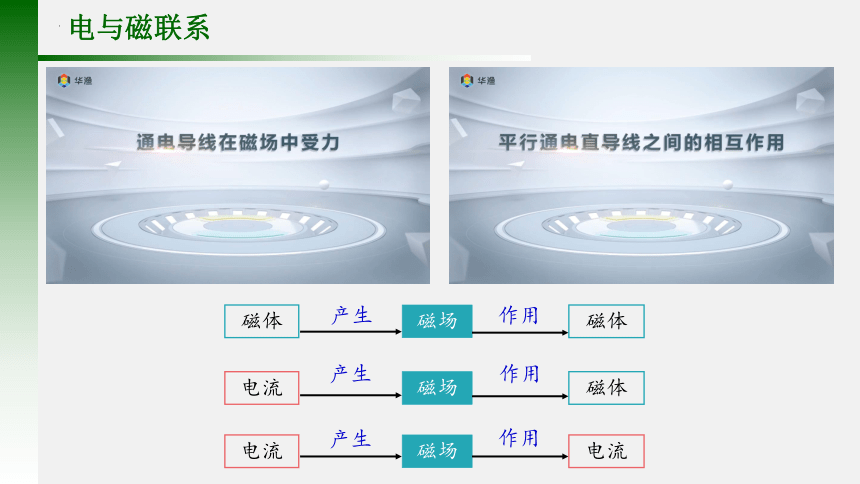

电与磁联系
磁场
电流
电流
产生
作用
磁场
电流
磁体
产生
作用
磁场
磁体
磁体
产生
作用
电与磁联系
1687年牛顿发现万有引力定律，两个物体间引力方向有何特征？
1785年库仑发现库仑定律，两点电荷间作用力方向有何特征？
由于受“纵向力”的影响，奥斯特总是把小磁针放在通电直导线的延长线上，观察小磁针的偏转情况。
奥斯特还曾将直导线东西向水平放置，既与小磁针垂直，观察小磁针的偏转情况。
通电时小磁针 发生偏转（填会或不会）；
断电时小磁针转回到指南北的方向；
说明：______________ 。
通电电流方向相反，小磁针偏转方向__________。
说明：__________ 。
会
通电直导线周围存在磁场
也相反
磁场方向与电流方向有关

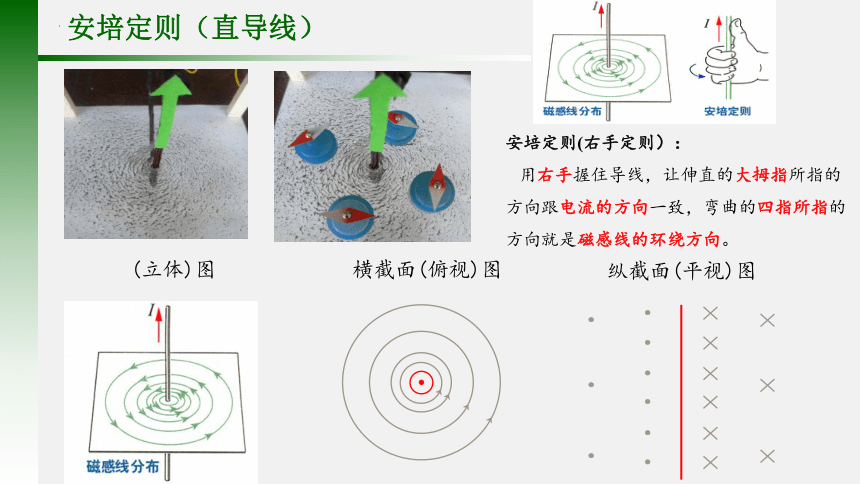

安培定则（直导线）
(立体)图
纵截面(平视)图
横截面(俯视)图
安培定则(右手定则）：
用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。

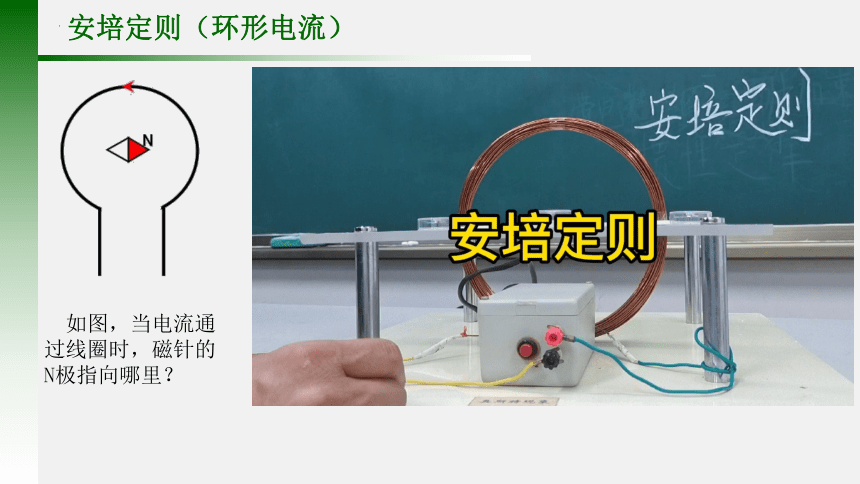

安培定则（环形电流）
如图，当电流通过线圈时，磁针的N极指向哪里？
安培定则（环形电流）
安培定则(右手定则）：
让右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线轴线上磁感线的方向。
电与磁联系
电与磁联系
磁感线
通电螺线管
（安培定则）用右手握住螺旋管，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是螺线管内部磁感线的方向。（大拇指指向螺线管北极）
横截面（左视）图
磁感线
条形磁铁
蹄形磁铁
练习
如图，一束带电粒子沿水平方向平行的飞过磁针上方时，磁针的N极向纸内偏转，则这束带电离子可能是（　　）
A.向右飞行的正粒子束
B.向左飞行的正离子束
C.向右飞行的负粒子束
D.向左飞行的负离子束
AD
安培分子电流假说
所有磁现象都可以归结为运动电荷（电流）之间通过磁场而发生的相互作用。在原子、分子等物质微粒内部，存在着一种环形电流——分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极。
磁铁和电流的磁场本质上都是由运动的电荷产生的。
安培分子电流假说对一些磁现象的解释：
????
?
N
?
S
?
刘万波
浙江省泰顺中学

◎
谢谢
磁性的地球
磁性的地球
展望
　“诺贝尔物理学奖”获得者海姆，使用磁性克服了重力作用，使一只青蛙悬浮在半空中。
