空间几何体的三视图[下学期]

课件32张PPT。基本体三视图的画法§1.2 画立体图形

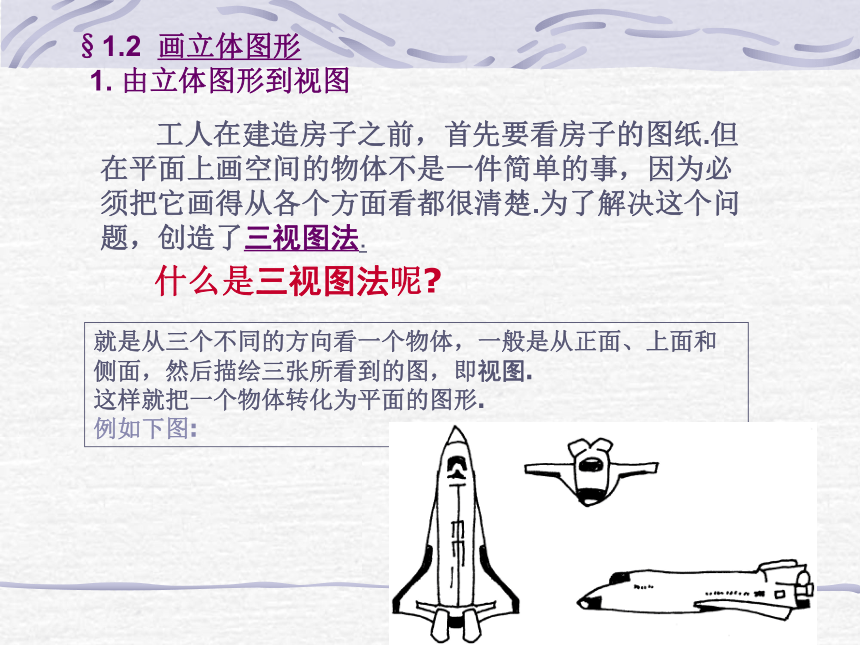

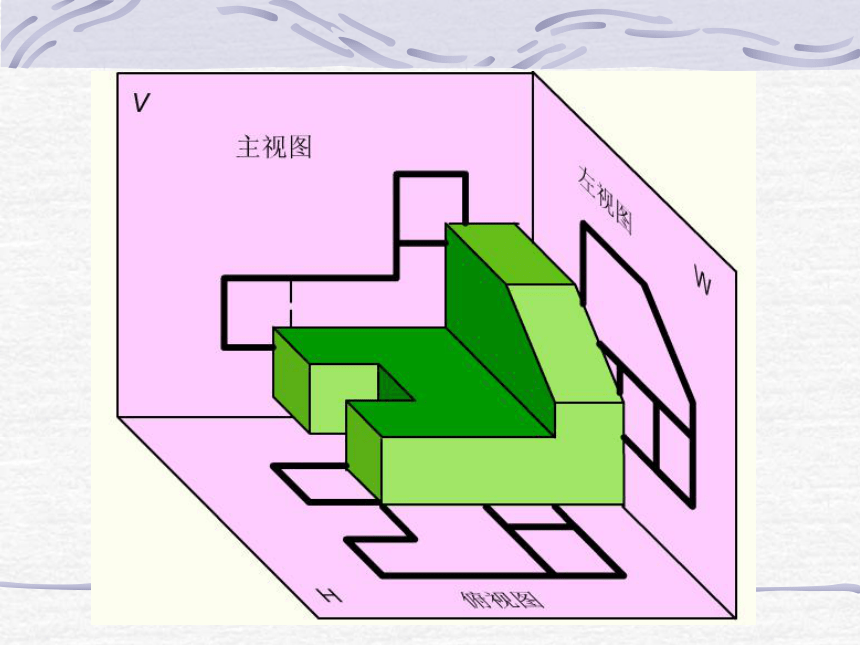

1. 由立体图形到视图 工人在建造房子之前，首先要看房子的图纸.但在平面上画空间的物体不是一件简单的事，因为必须把它画得从各个方面看都很清楚.为了解决这个问题，创造了三视图法.就是从三个不同的方向看一个物体，一般是从正面、上面和侧面，然后描绘三张所看到的图，即视图.
这样就把一个物体转化为平面的图形.

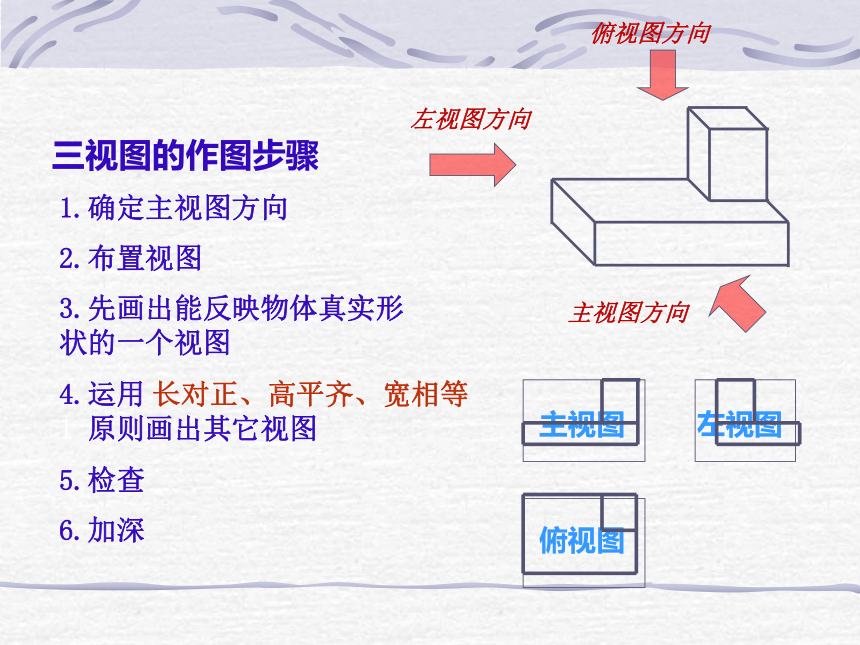

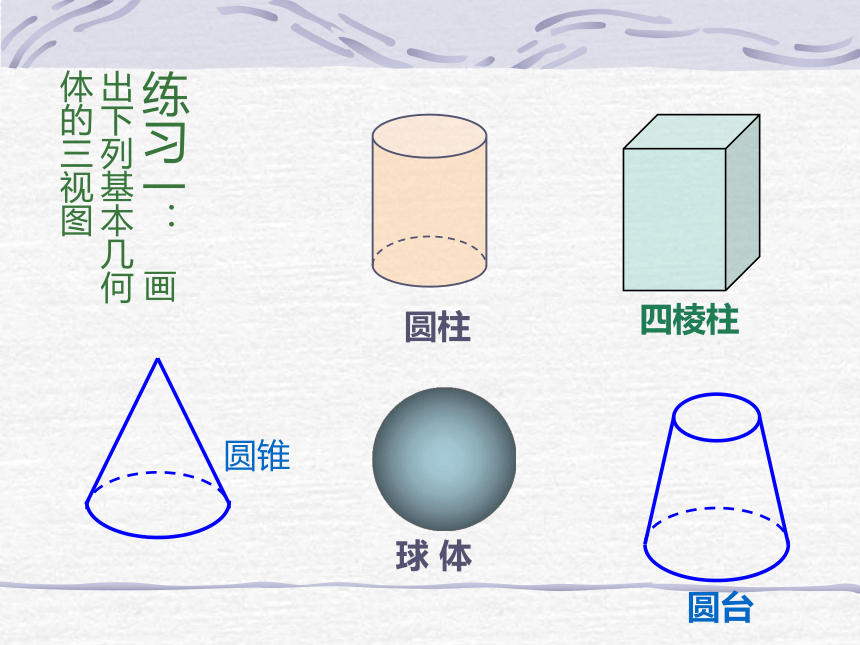

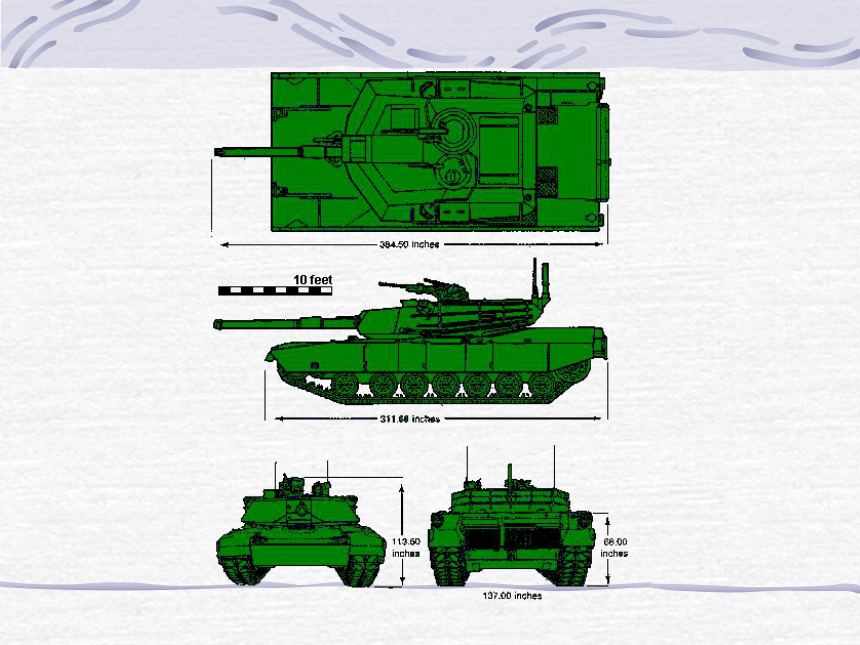

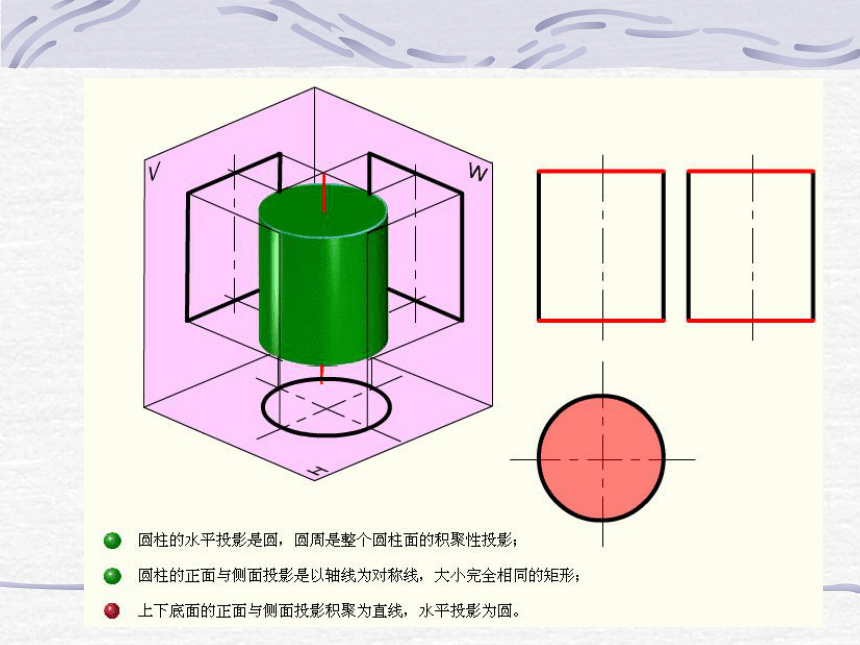

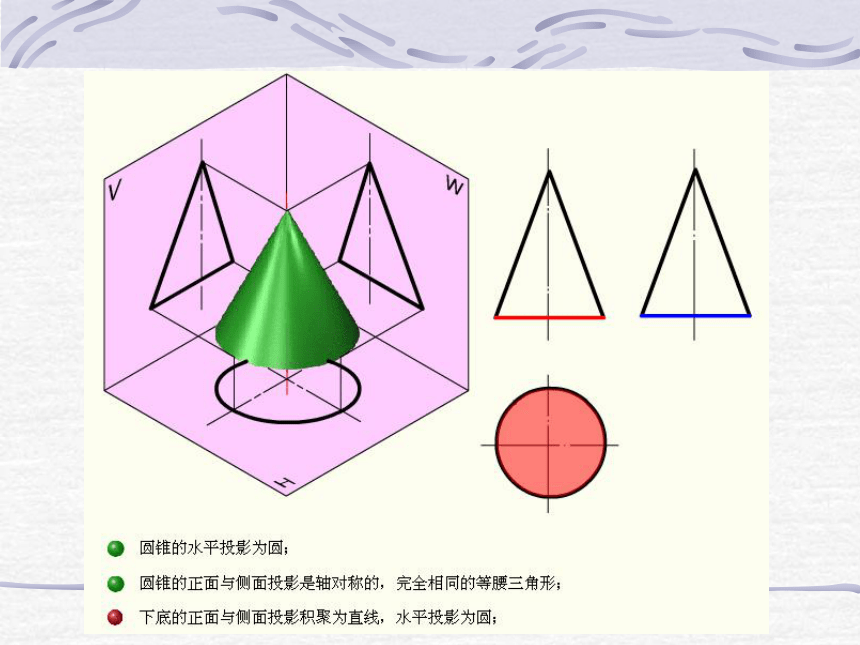

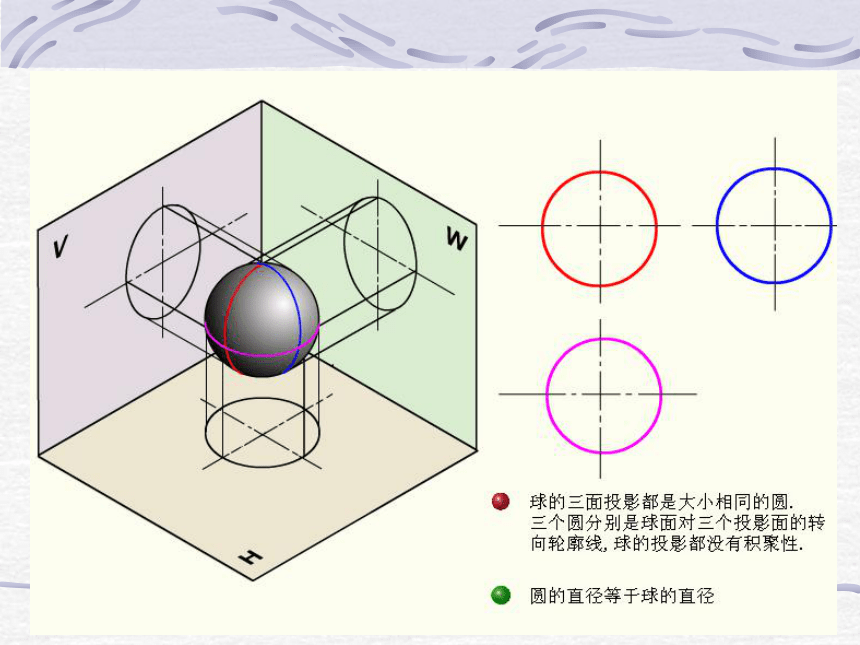

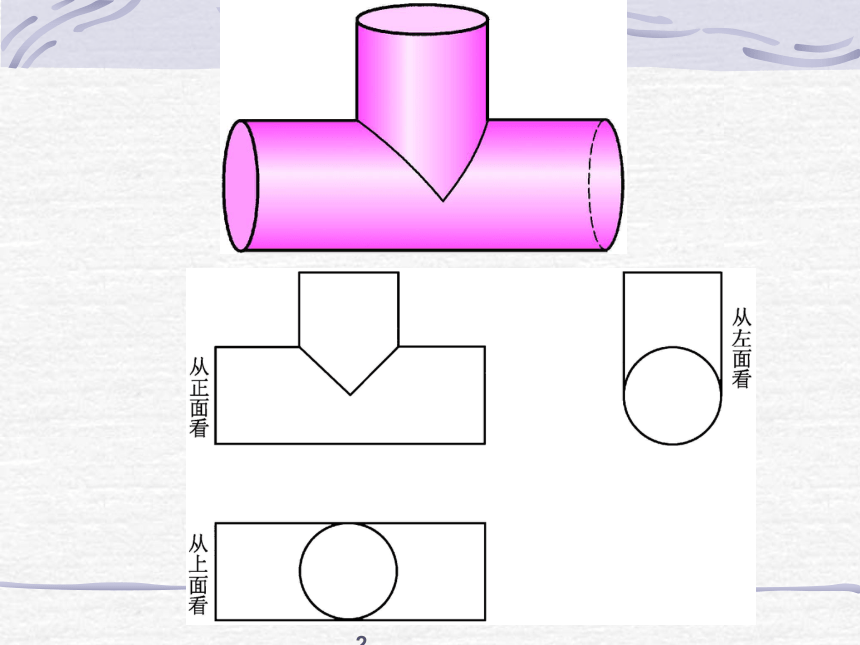

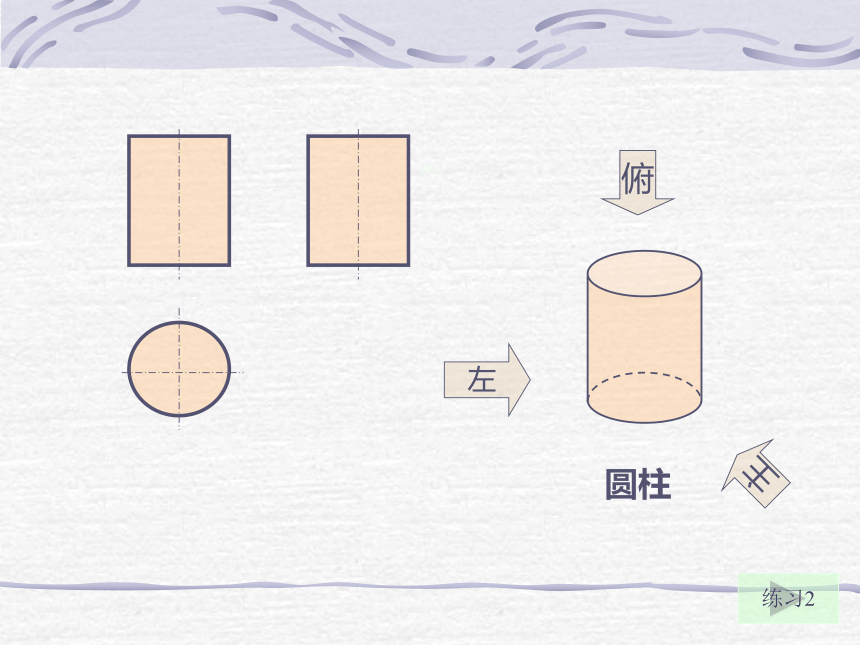

例如下图:什么是三视图法呢?2三视图的作图步骤5.检查2.布置视图 长对正、高平齐、宽相等 圆柱四棱柱圆锥圆台练习1练习一： 画出下列基本几何体的三视图圆柱练习2圆柱四棱柱四棱柱球圆锥圆锥圆台圆台六棱柱六棱柱圆柱圆台练习二: 根据所学过的基本几何体的三视图特征，分析图中所代表的物体是由哪几个基本几何体组成的。练习22. 简单几何体的三视图 圆柱圆台圆柱圆柱六棱柱圆锥圆柱圆台圆柱四棱柱圆柱半圆球小 结物体由 构成。基本几何体有 1 七大类。基本几何体的视图通常可以作省略：旋转体只需画 主视图，并标上 1 ，非旋转体需画 视图。 基本几何体 圆柱、棱柱、圆锥、棱台、圆台、棱锥、圆球一个 Φ(球Φ或SΦ) 两个作业: P18—A. 1,2, B,1
