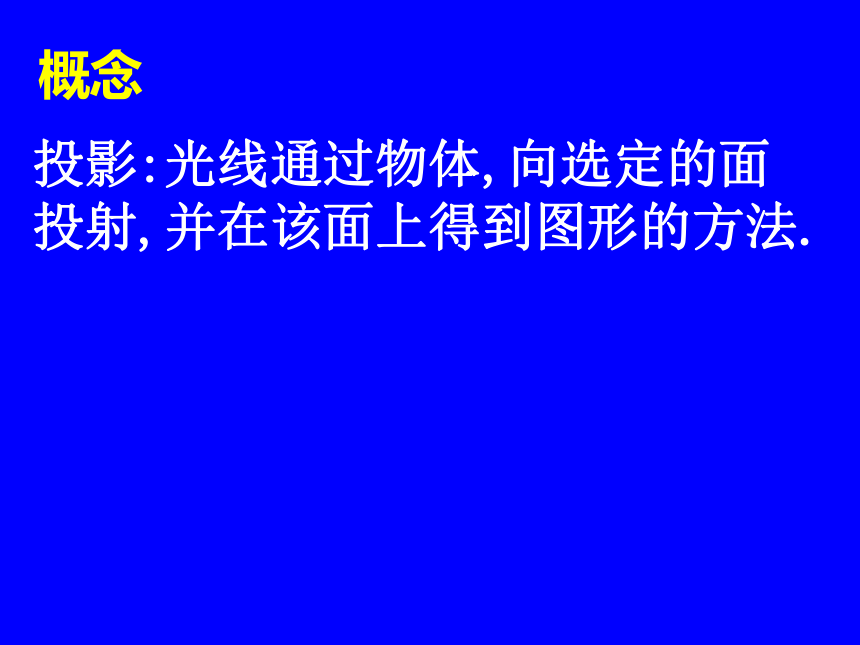

课件24张PPT。1.2.1中心投影和平行投影省一级学校连州中学投影:光线通过物体,向选定的面

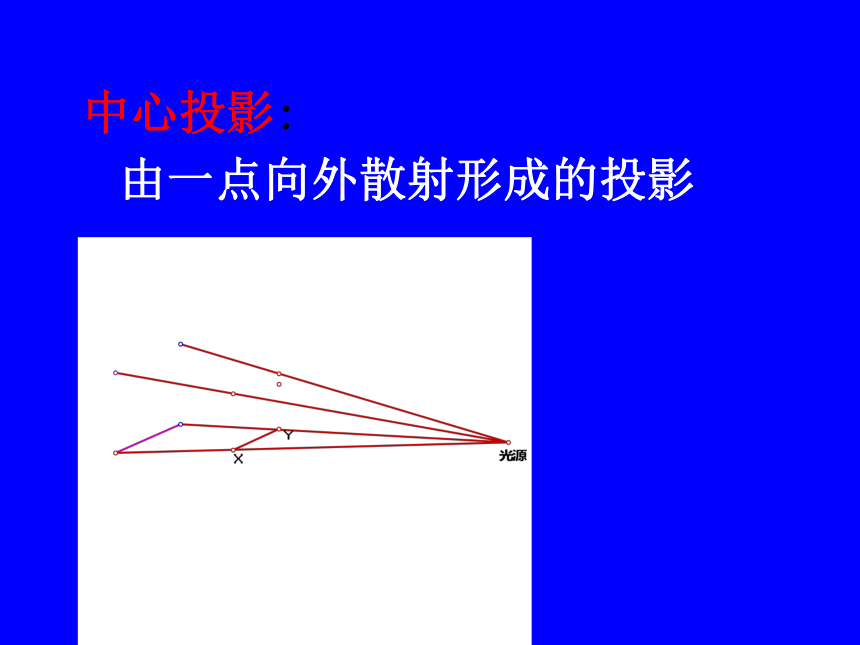

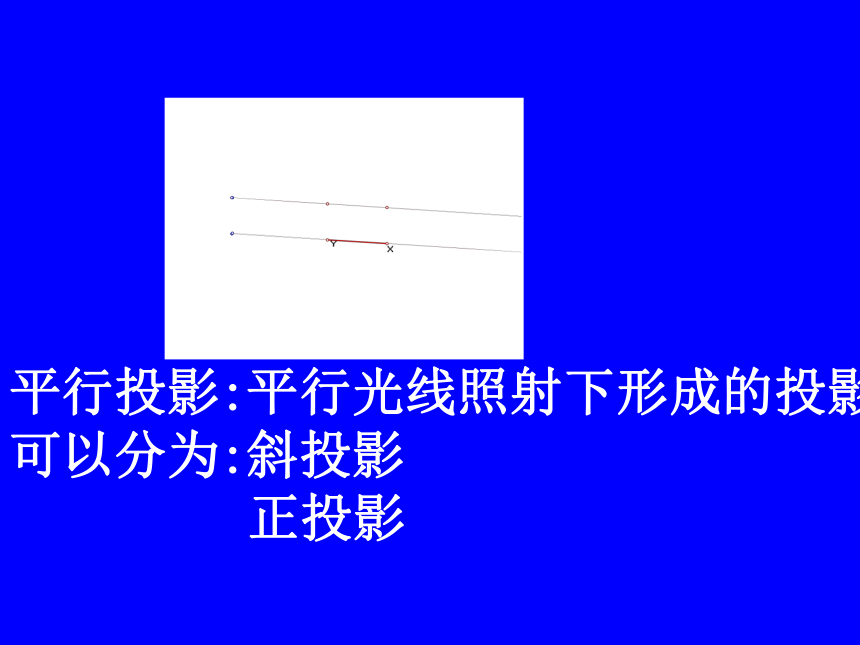

投射,并在该面上得到图形的方法.概念中心投影:由一点向外散射形成的投影平行投影:平行光线照射下形成的投影
可以分为:斜投影
正投影新课引入请回答：

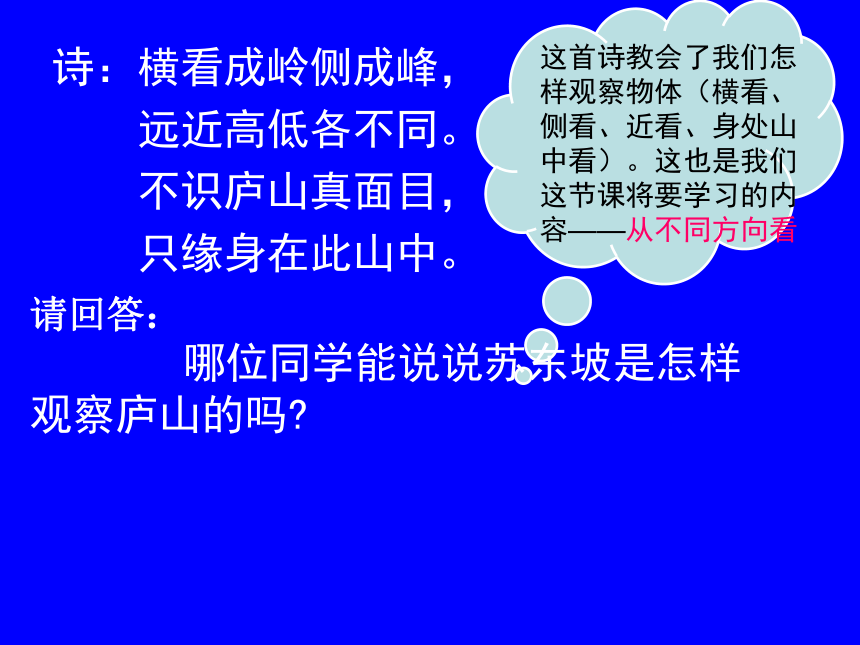

哪位同学能说说苏东坡是怎样
观察庐山的吗?
诗：横看成岭侧成峰，
远近高低各不同。
不识庐山真面目，

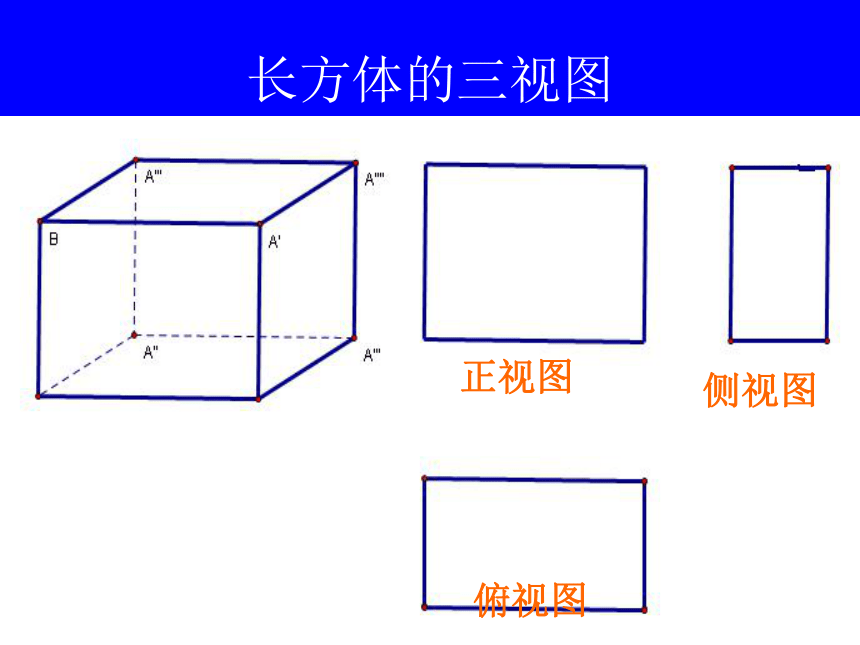

只缘身在此山中。这首诗教会了我们怎样观察物体（横看、侧看、近看、身处山中看）。这也是我们这节课将要学习的内容——从不同方向看1.2.2空间几何体的 三视图从正面看到的图三视图：把从正面看到的图叫做正视图，从左面看到的图叫做侧视图，从上面看到的图叫做俯视图。三者统称三视图。 试想，一个物体的三视图应该有几张图？长方体的三视图正视图俯视图侧视图下面的三视图表示的几何体是什么？ 正视图 侧视图俯视图圆柱体正视图侧视图俯视图答案：圆锥 正视图 侧视图 俯视图 球B：虚实:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.画物体的三视图时,要符合如下原则:A：大小：长对正（正视图与俯视图）,高平齐（正视图与侧视图）,宽相等（侧视图与俯视图）.六棱锥画出六棱锥的三视图六棱锥六棱锥的三视图请同学们画下面这两个圆台的三视图，如果你认为这两个圆台的三视图一样，画一组就可以；如果你认为不一样，请分别画出来。练习：正视图、侧视图简单组合体的三视图正视图简单组合体的三视图正视图侧视图俯视图注意：不可见的轮廓线，用虚线画出。 简单组合体的三视图正视图侧视图俯视图 正视图 侧视图 俯视图上图是由哪些几何体组成的简单组合体？练习：P17 1、2、3、4小 结三视图
正视图——从正面看到的图
侧视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：正视图 侧视图
俯视图
大小：长对正,高平齐,宽相等.作业P22 A组 1、2、6
