空间几何体的直观图[上学期]

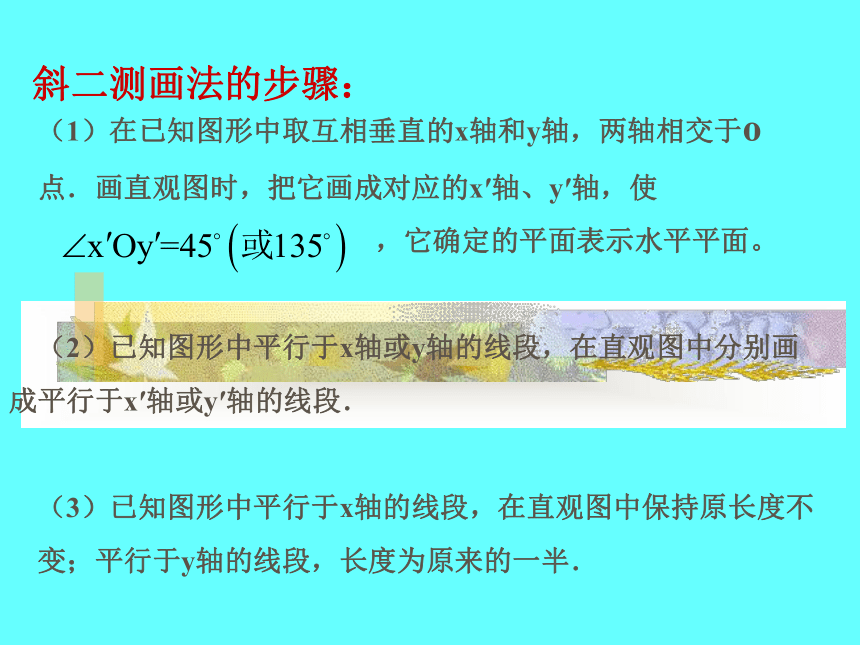

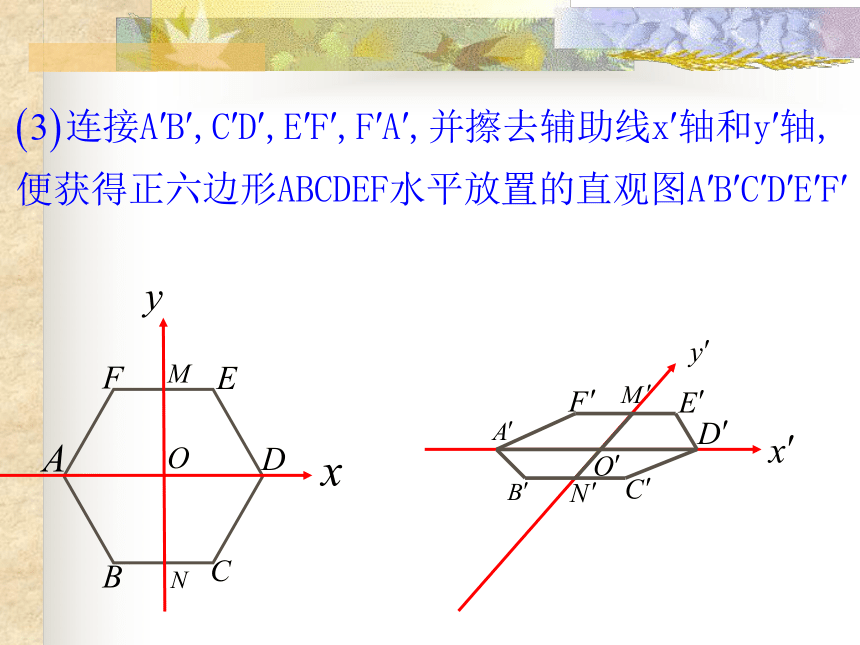

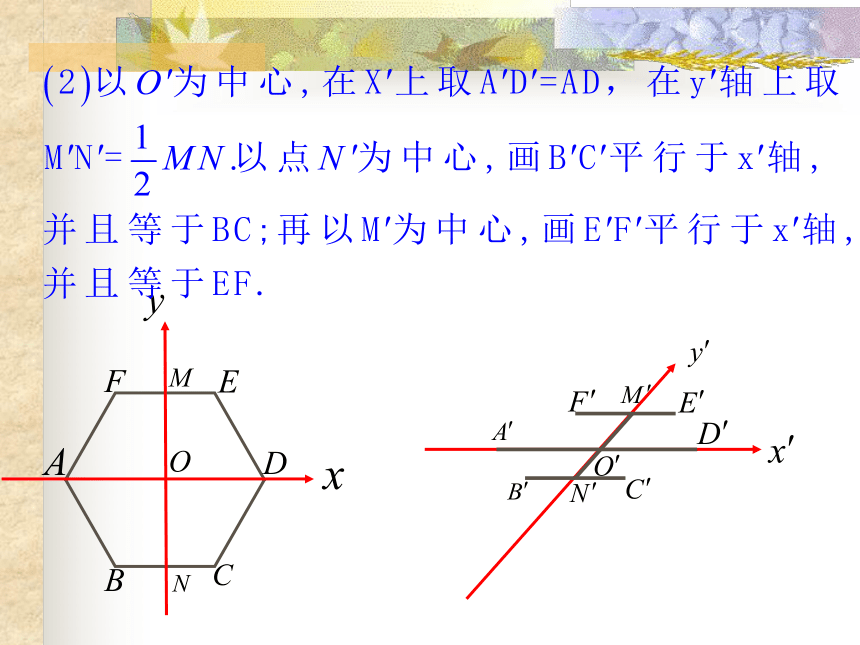

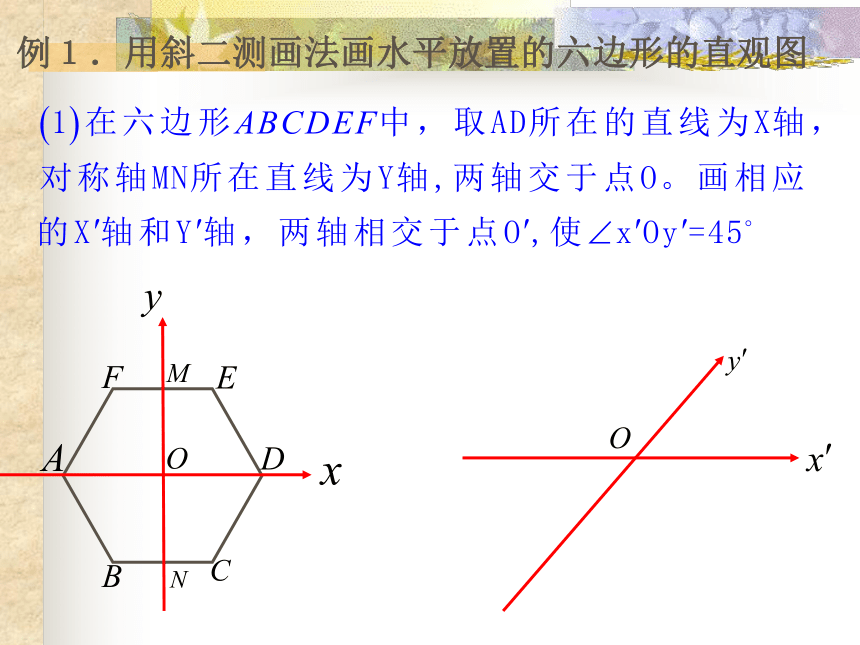

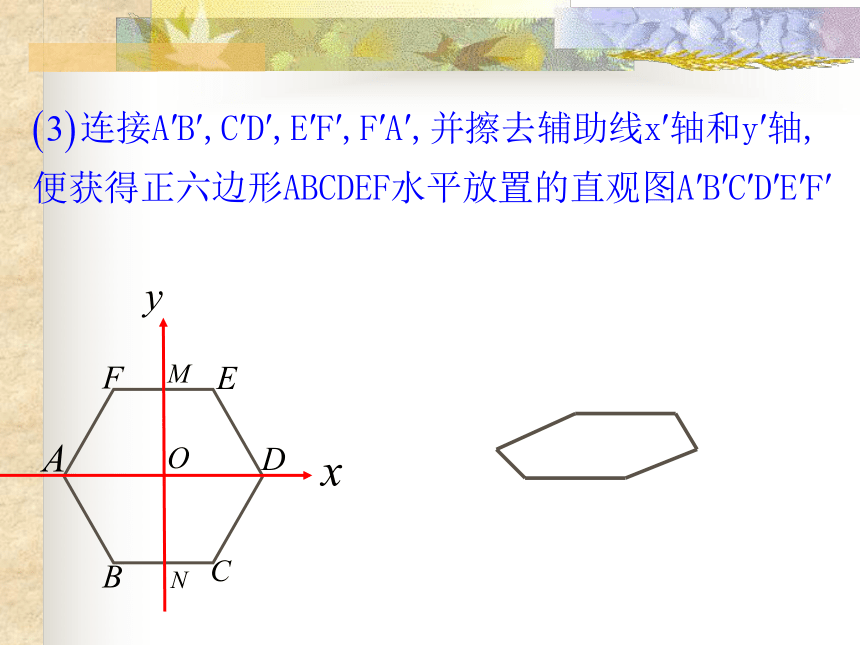

课件15张PPT。1.2.3空间几何体的直观图例１．用斜二测画法画水平放置的六边形的直观图（1）在已知图形中取互相垂直的x轴和y轴，两轴相交于o
点．画直观图时，把它画成对应的x′轴、y′轴，使
　　　　　　　　　 ，它确定的平面表示水平平面。
（2）已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．
（3）已知图形中平行于x轴的线段，在直观图中保持原长度不

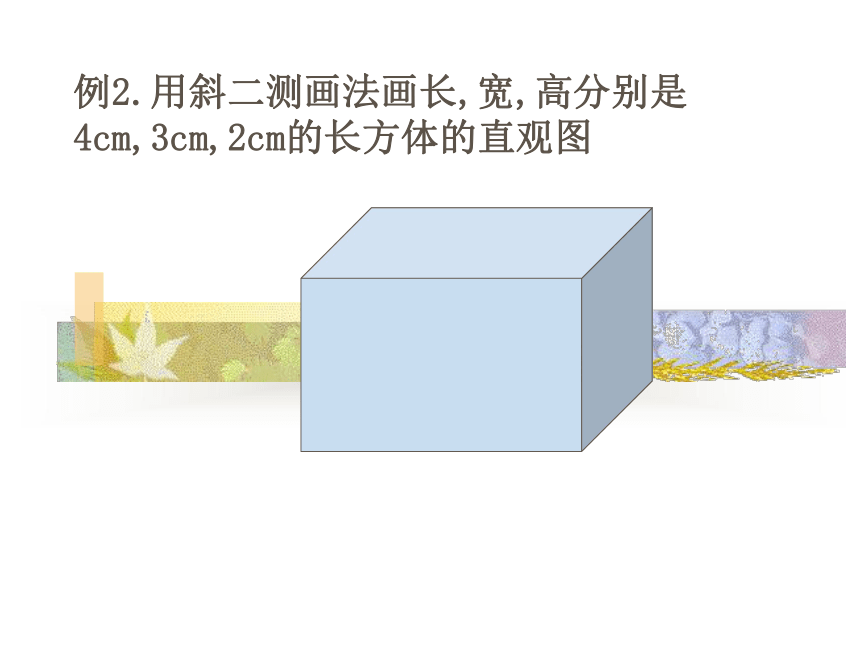

变；平行于y轴的线段，长度为原来的一半．斜二测画法的步骤：例2.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图41.5例3．已知几何体的三视图，用斜二测画法画出
它的直观图·····正视图侧视图俯视图例４．已知几何体的三视图，用斜二测画法画出
它的直观图····正视图侧视图俯视图课堂小结：1、水平放置的平面图形的直观图的画法2、空间几何体的直观图的画法作业：课本P23第4、5题
