基本几何体的三视图[上学期]

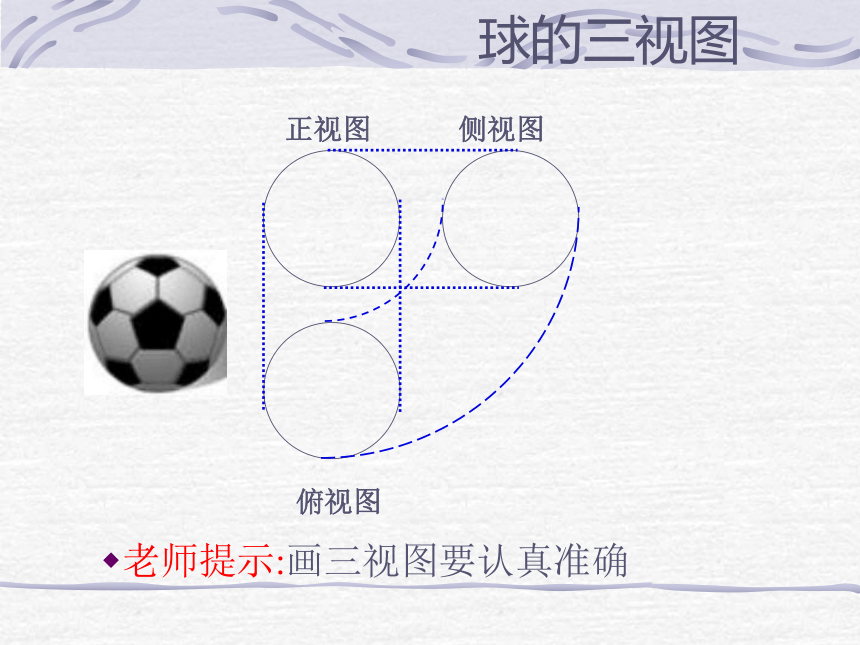

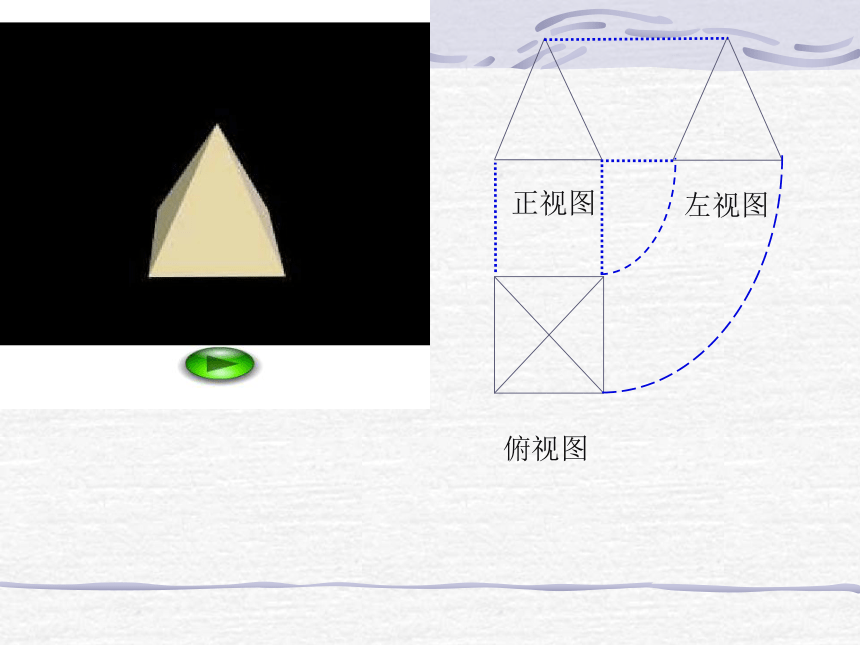

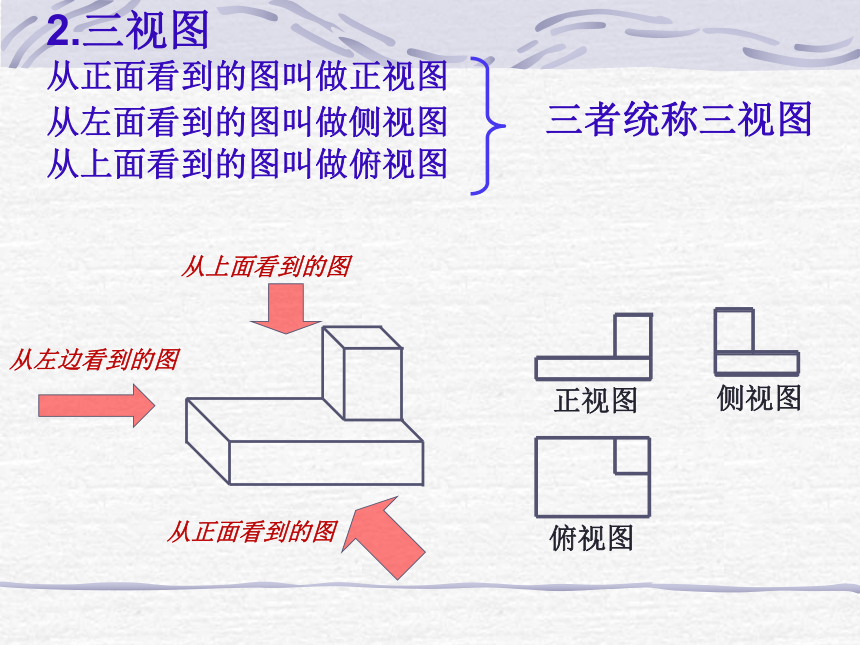

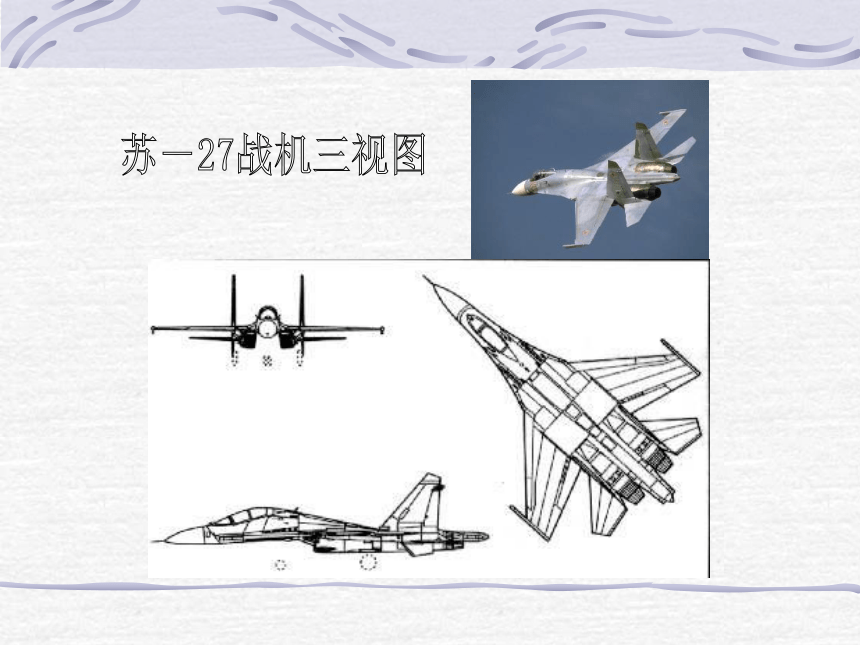

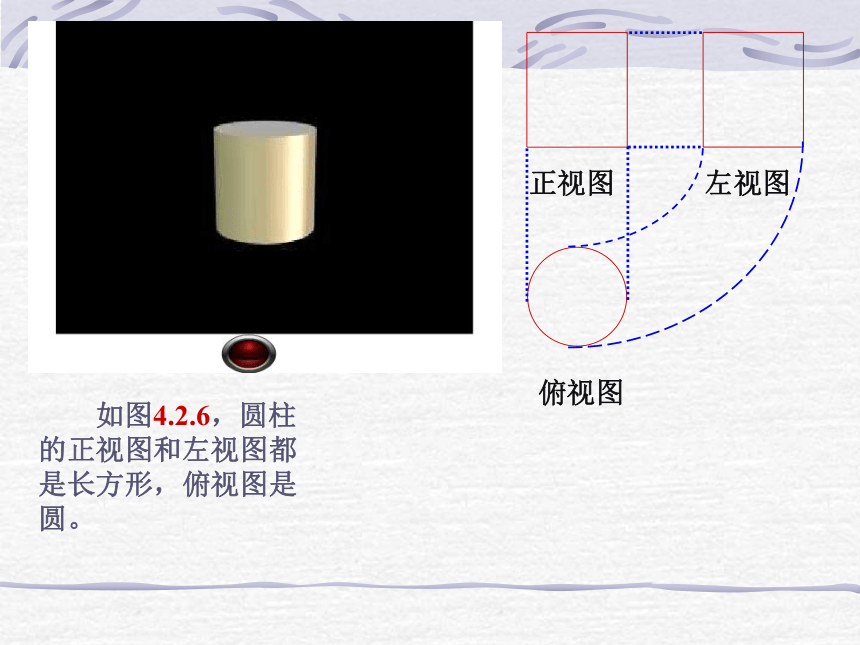

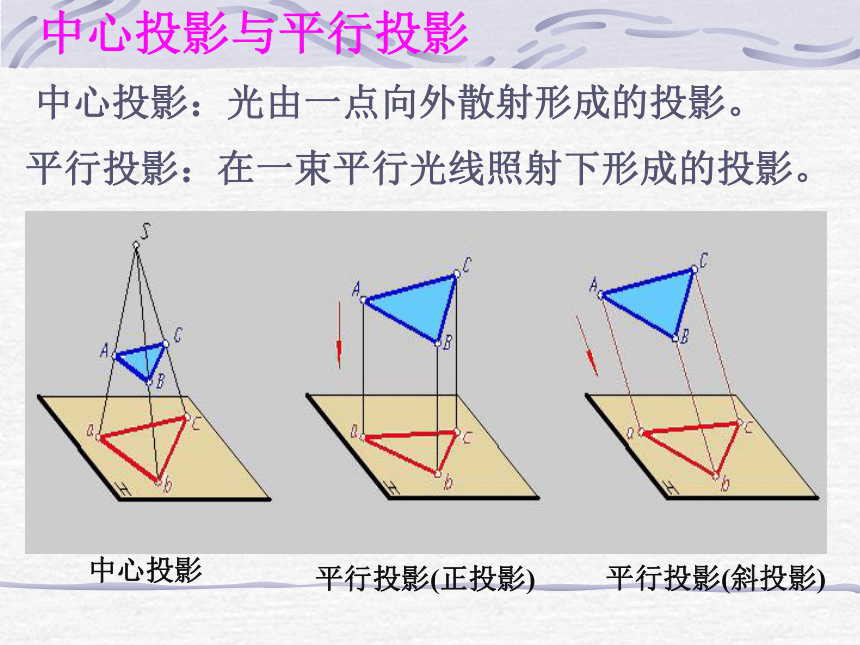

课件18张PPT。空间几何体的三视图中心投影与平行投影中心投影：光由一点向外散射形成的投影。平行投影：在一束平行光线照射下形成的投影。中心投影平行投影(正投影)平行投影(斜投影)苏－27战机三视图2.三视图从正面看到的图叫做正视图从左面看到的图叫做侧视图从上面看到的图叫做俯视图三者统称三视图 如图4.2.6，圆柱的正视图和左视图都是长方形，俯视图是圆。老师提示:画三视图要认真准确正视图侧视图俯视图球的三视图三视图的作图步骤1.确定正视图方向3.先画出能反映物体真实形状的一个视图(一般为正视图） 4.运用 1 原则画出其它视图5.检查2.布置视图 长对正、高平齐、宽相等要求：俯视图安排在正视图的正下方，侧视图安排在正视图的正右方。 长长 高 高 宽 宽长方体圆台练习一： 画出下列基本几何体的三视图六棱锥长方体长方体正视图侧视图俯视图圆台圆台正视图侧视图俯视图六棱锥小结：若相邻的两平面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出。六棱锥的三视图例3：画出下面几何体的三视图。 简单组合体的三视图正视图侧视图俯视图简单组合体的三视图注意：不可见的轮廓线，用虚线画出。 正视图侧视图俯视图小 结三视图
正视图——从正面看到的图
侧视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：正视图 侧视图
俯视图
大小：长对正,高平齐,宽相等.
挑战“自我”,提高画三视图的能力.作业：P22-24 习题1.2 A组
1 , 6 , 7 （不用抄题目，直接把图形画在作业本上，用铅笔，直尺作图。）返回

正视图 　　　　 侧视图俯视图长高宽画一个物体的三视图时,正视图,侧视图,俯视图所画的位置如图所示,且要符合如下原则:长对正,高平齐,宽相等.
