课件25张PPT。三视图的形成原理制作： 安顺地区第一高级中学 张天平
1999.5 介 绍三视图的形成原理

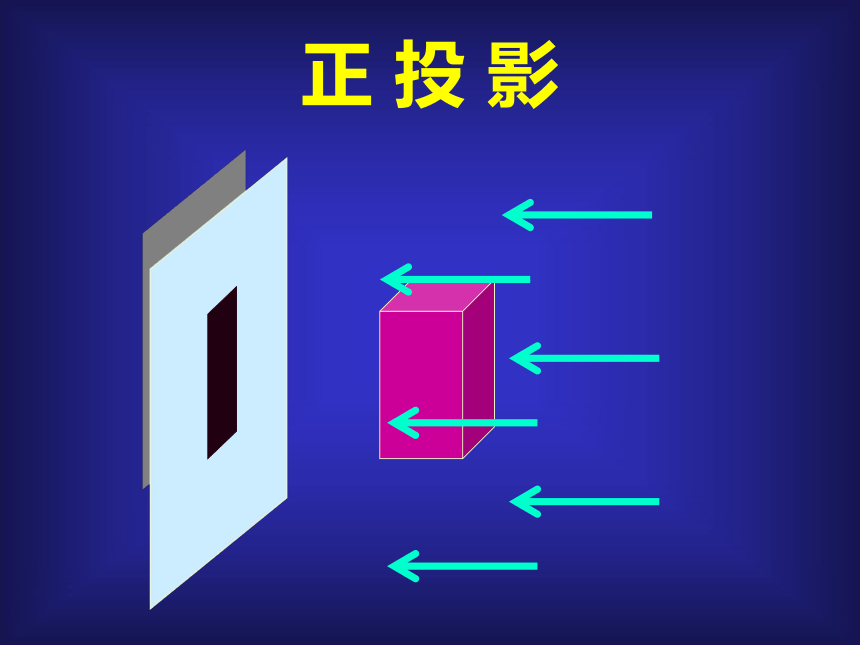

讨论三视图的形成原理，主要从什么是三视图；三视图是什么样的图形；三视图中三个视图之间的关系几个角度介绍三视图，使同学们对三视图有一个清楚的概念。课题目录正投影

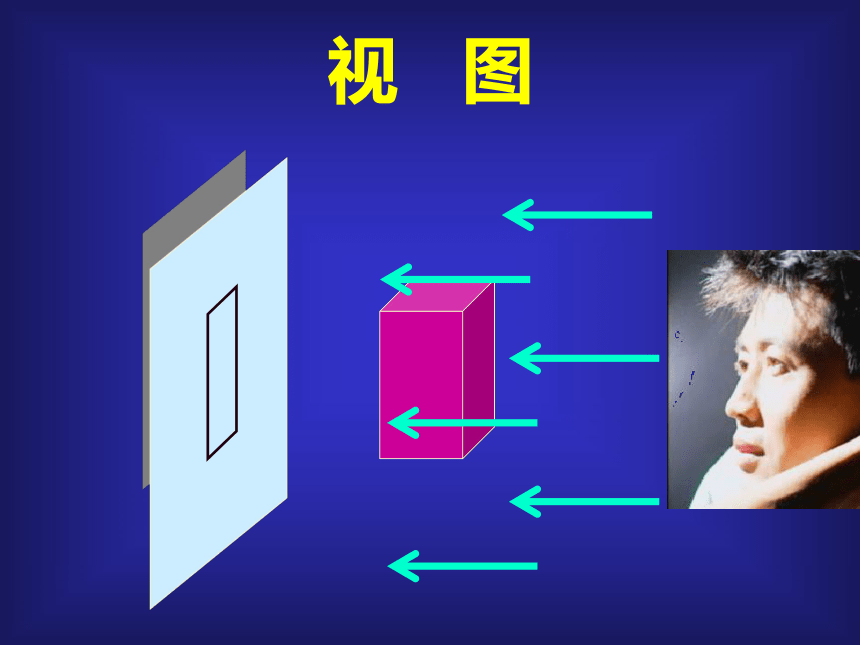

视图
三视图

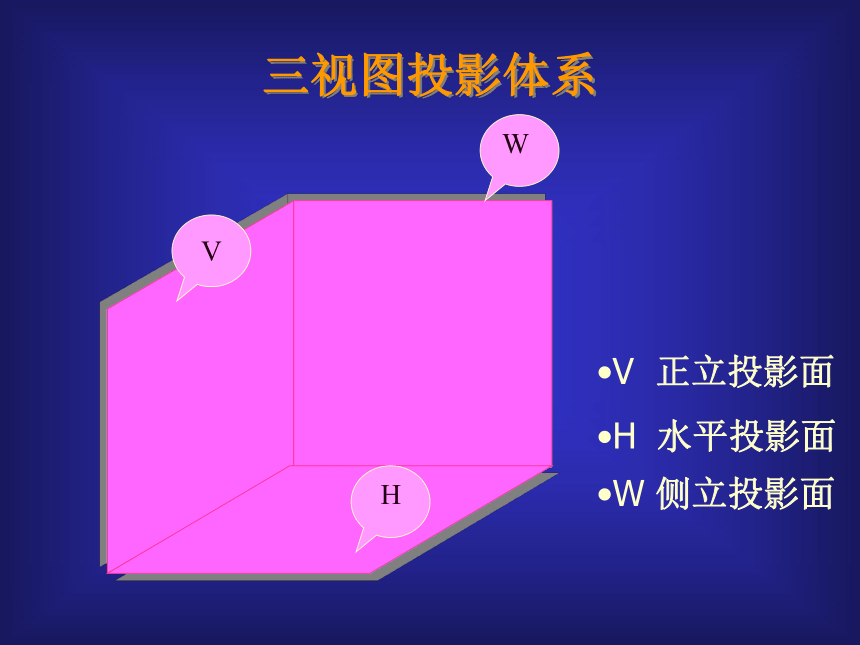

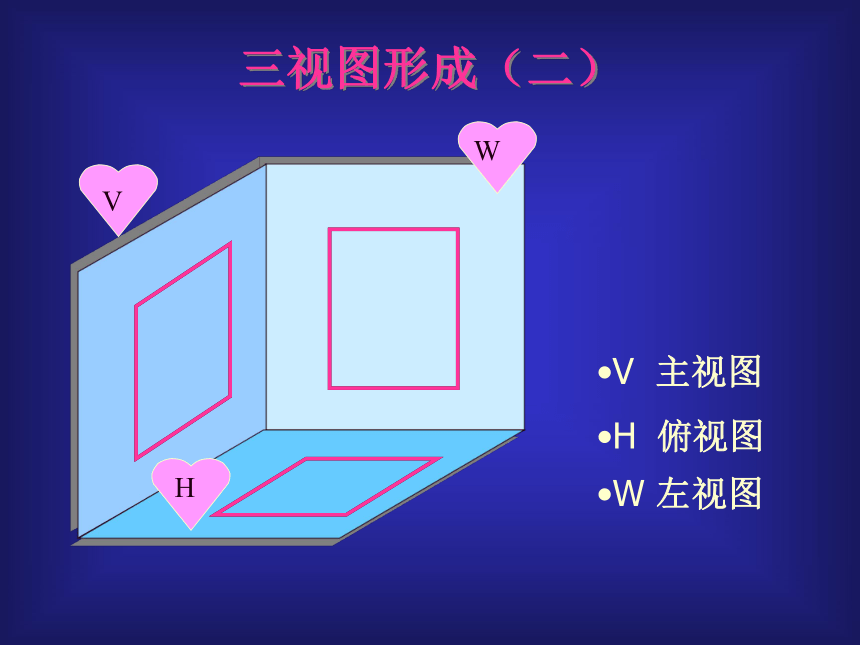

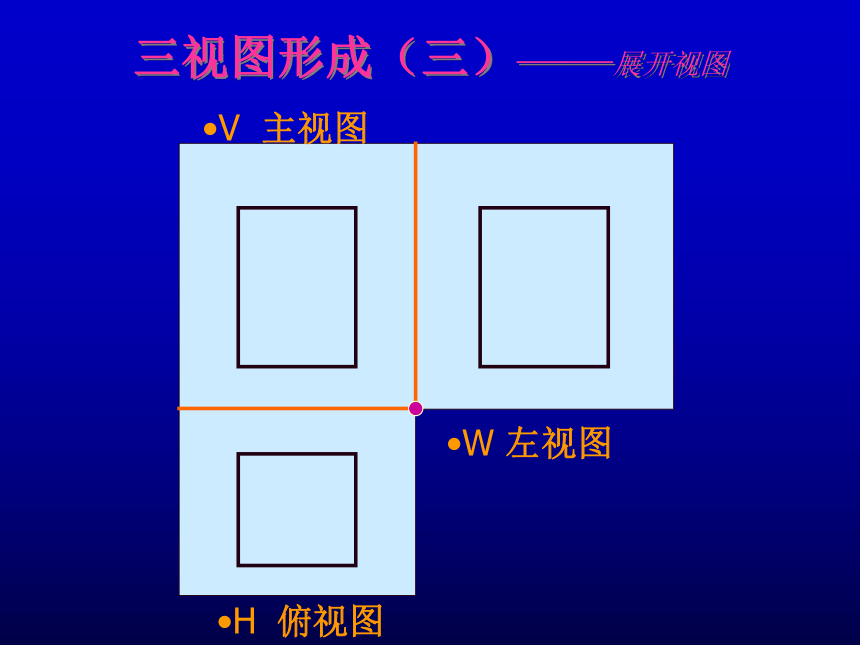

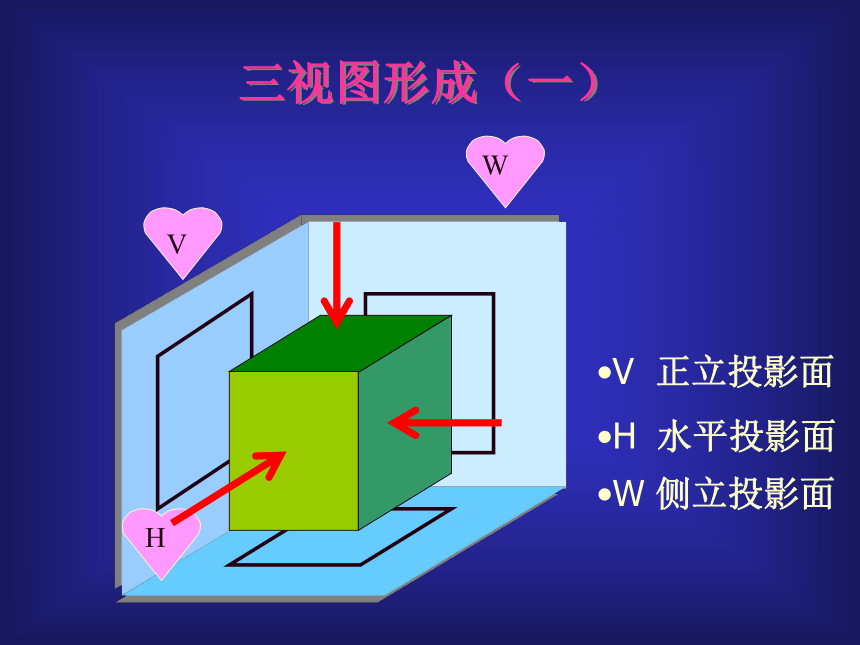

基本形体的三视图正 投 影视 图三视图投影体系V 正立投影面H 水平投影面W 侧立投影面三视图形成（一）三视图形成（二）V 主视图H 俯视图W 左视图三视图形成（三）——展开视图V 主视图三视图形成（四）——形成三视图文本1文本2文本3 在主视图、俯视图上都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。返回 在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。返回 在左视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。返回三视图之间的关系主视图与府视图都体现形体的长度，且长度在竖直方向上是对正的，称长对正
主视图与左视图都体现形体的高度，且高度在水平方向上是平齐的，称高平齐
左视图与府视图都体现形体的宽度，且同一形体的宽度是相等的，称宽相等
总之，三视图之间的关系是
长对正 高平齐 宽相等 错误三视图——长未对正一错误三视图——长未对正二错误三视图——高不平齐一错误三视图——高不平齐二错误三视图——宽不相等一错误三视图——宽不相等二错误三视图——不满足“关系”一错误三视图——不满足“关系”二基本形体的三视图平面立体：
棱柱
棱锥 四
棱台 四曲面立体：
圆柱
圆锥
圆台
球体四六正六棱柱三视图
投影情况正六棱柱三视图
