第二单元　我们周围的空气
课题3 制取氧气（第4课时）
高锰酸钾
氯酸钾
二氧化锰
过氧化氢溶液
A B C D

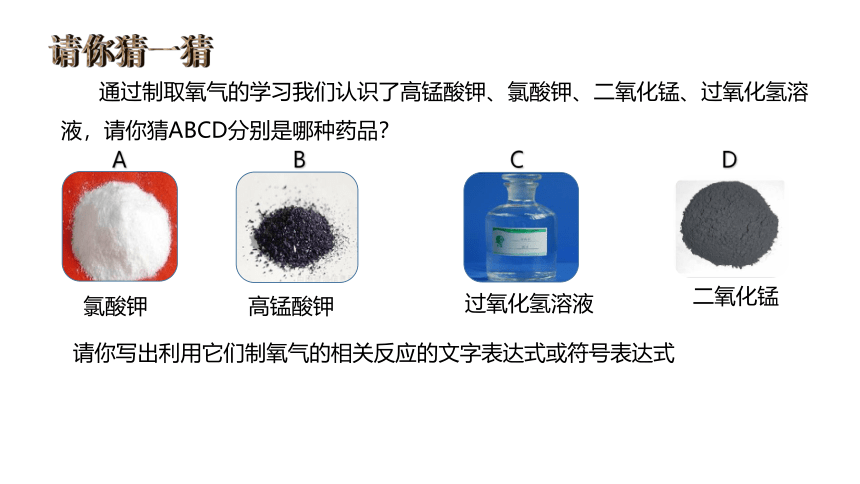

请你猜一猜
通过制取氧气的学习我们认识了高锰酸钾、氯酸钾、二氧化锰、过氧化氢溶液，请你猜ABCD分别是哪种药品？
请你写出利用它们制氧气的相关反应的文字表达式或符号表达式

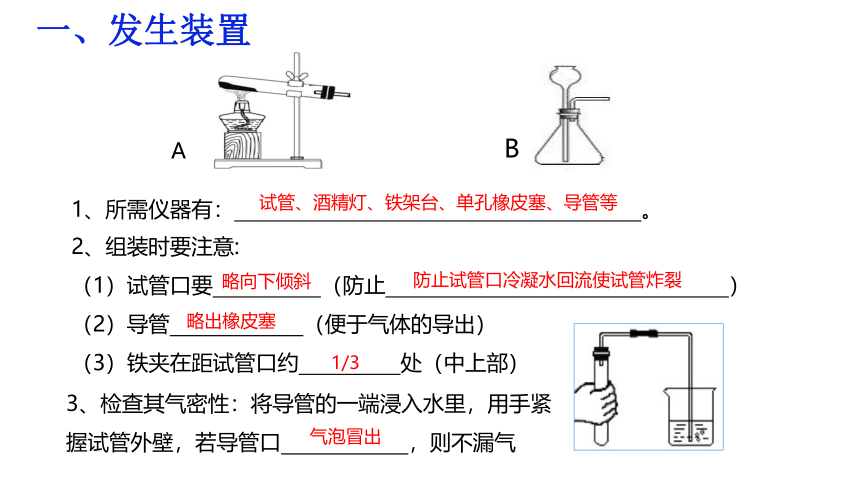

2、组装时要注意:
（1）试管口要 （防止 ）
（2）导管 （便于气体的导出）
（3）铁夹在距试管口约 处（中上部）
A
B
一、发生装置
3、检查其气密性：将导管的一端浸入水里，用手紧握试管外壁，若导管口 ，则不漏气
试管、酒精灯、铁架台、单孔橡皮塞、导管等
略向下倾斜
防止试管口冷凝水回流使试管炸裂
略出橡皮塞
1/3
气泡冒出
1、所需仪器有： 。

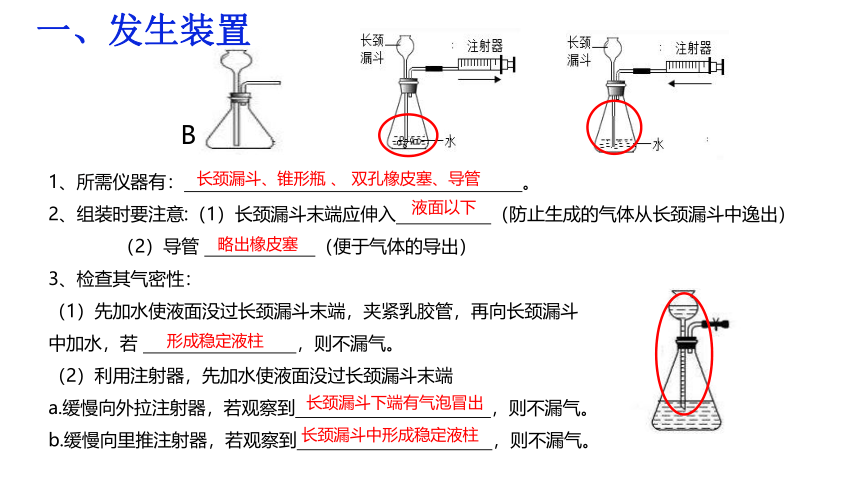

B
1、所需仪器有： 。
2、组装时要注意:（1）长颈漏斗末端应伸入 （防止生成的气体从长颈漏斗中逸出）
（2）导管 （便于气体的导出）
3、检查其气密性：
（1）先加水使液面没过长颈漏斗末端，夹紧乳胶管，再向长颈漏斗
中加水，若 ，则不漏气。
（2）利用注射器，先加水使液面没过长颈漏斗末端
a.缓慢向外拉注射器，若观察到 ，则不漏气。
b.缓慢向里推注射器，若观察到 ，则不漏气。
长颈漏斗、锥形瓶 、 双孔橡皮塞、导管
液面以下
略出橡皮塞
形成稳定液柱
长颈漏斗下端有气泡冒出
长颈漏斗中形成稳定液柱
一、发生装置
A
B
1.加热高锰酸钾制氧气，发生装置应选： ；
2.加热氯酸钾和二氧化锰混合物制氧气，发生装置应选： ；
3.用过氧化氢溶液和二氧化锰制氧气， 发生装置应选： ；
A
A
B

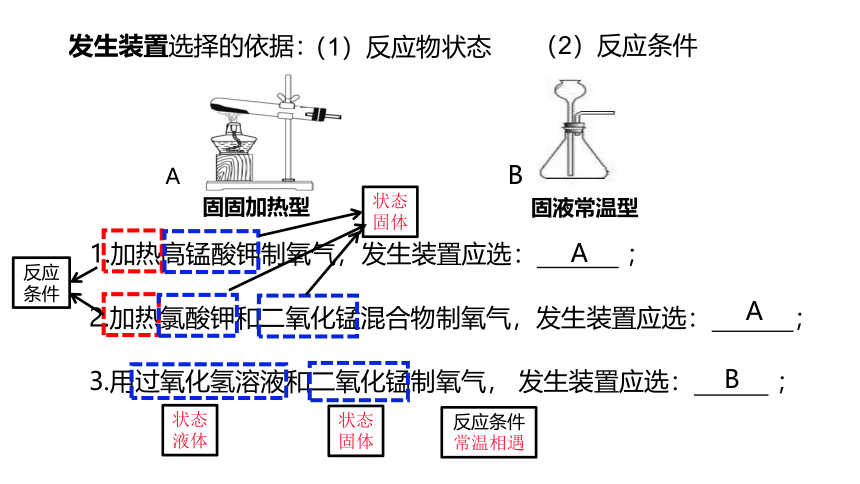

发生装置选择的依据：
（1）反应物状态
（2）反应条件
固固加热型
固液常温型
反应条件
状态固体
状态液体
状态固体
反应条件常温相遇

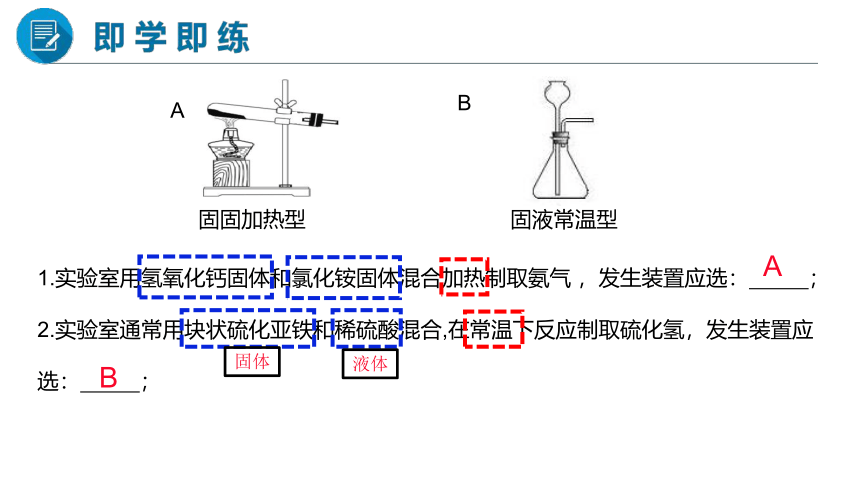

1.实验室用氢氧化钙固体和氯化铵固体混合加热制取氨气 ，发生装置应选： ；
2.实验室通常用块状硫化亚铁和稀硫酸混合,在常温下反应制取硫化氢，发生装置应选： ；
固固加热型
固液常温型
A
B
A
B
液体
固体

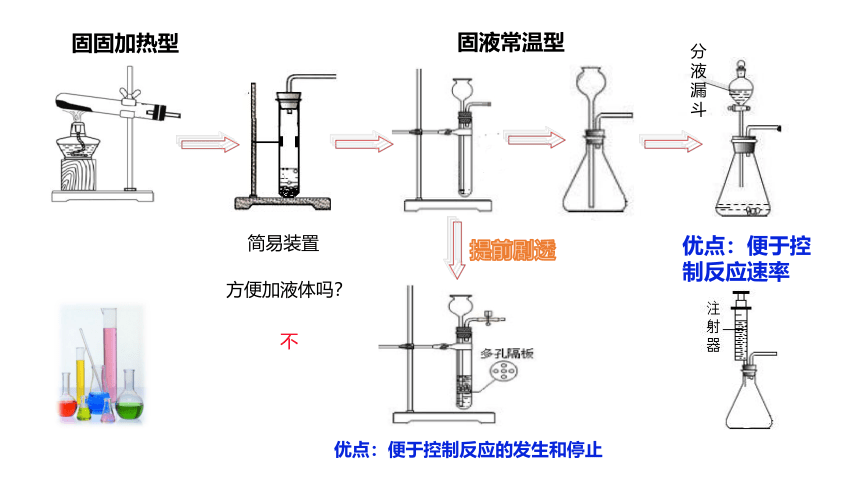

分液漏斗
简易装置
方便加液体吗？
不
固固加热型
固液常温型
优点：便于控制反应速率
优点：便于控制反应的发生和停止
提前剧透
1、组装D或E时要注意什么？ ；组装C时要注意什么？
2、密度比空气大的气体收集装置选 ;
密度比空气小的气体收集装置选 ；
（特别要注意： 如果能与空气中某成分反应，则 用排空气法收集）
难溶于水、不易溶于水收集装置选 ；
3、收集氧气可以选用装置C，理由是 ；
还可以选用装置D，理由是 。
C
D
E
伸到集气瓶底
D
E
不能
C
氧气不易溶于水
氧气密度比空气略大
排水集气法
向上排空气法
向下排空气法
二、收集装置
C
D
E
收集装置选择依据
排水集气法
向上排空气法
向下排空气法
（1）溶解性
不易溶于水、难溶于水、不溶于水
C
（2）密 度
比空气大的
比空气小的
D
E
注意：不能于空气中的成分反应
收集较干燥气体：
收集较纯气体：
排水集气法
排空气法
1、二氧化碳是一种无色无气味气体，密度比空气大，能溶于水，该气体采用的收集装置应选： ；
2、氢气是一种无色无味气体，密度比空气小，难溶于水。该气体采用的收集装置应选： ；
3.一氧化氮是一种无色气体，难溶于水，密度比空气略大，在空气中能与氧气迅速反应生成红棕色的二氧化氮气体．该气体采用的收集装置应选： ；
D
C或E
C或D
×
C
C
D
E
排水集气法
向上排空气法
向下排空气法
排水集气法
向上排空气法
向下排空气法
排 水 法
将水排出，所收集气体留下
排空气法
将空气排出，所收集气体留下
瓶中原来装满了水
瓶中原来是装满了空气
思考：氧气从哪端进才能将水排出？
思考：氧气从哪端进才能将空气全部排出？
b短
长a
长a
短b
b端（短）
a端（长）
B
下列有关多功能瓶的使用错误的是(　 　)
用如图所示的装置制取气体，需满足的条件是　　 ；
①反应物是固体； ②反应需要加热；
③制得的气体不易溶于水； ④制取的气体密度比空气大；
⑤制得气体能与空气中氧气反应
①②③
制
取
装
置
固体加热型
发生装置
依据:反应物是固体；反应条件是加热
收集装置
排水法
排空气法
依据:气体难溶于水；且不与水反应
依据:气体的密度
固液常温型
依据:反应物是固体和液体；反应条件是常温
比空气大:向上排空气法
比空气小:向下排空气法
固固加热型
固液常温型
排水集气法
向上排空气法
向下排空气法
如图1和图2是实验室制取氧气的常用装置，请回答下列问题。
(1)写出装置图中仪器B的名称：____________。
(2)若用氯酸钾制取氧气，其反应的符号表达式为___________________，应该从图1中选择________(填序号，下同)组合发生装置。
(3)从节能环保方面考虑，应该从图1中选择____组合发生装置来制取氧气。
(4)为了得到较为干燥的氧气，应该从图2中选择装置______收集氧气。
KClO3 KCl＋O2
MnO2
Δ
锥形瓶
AC
BD
F
