电压

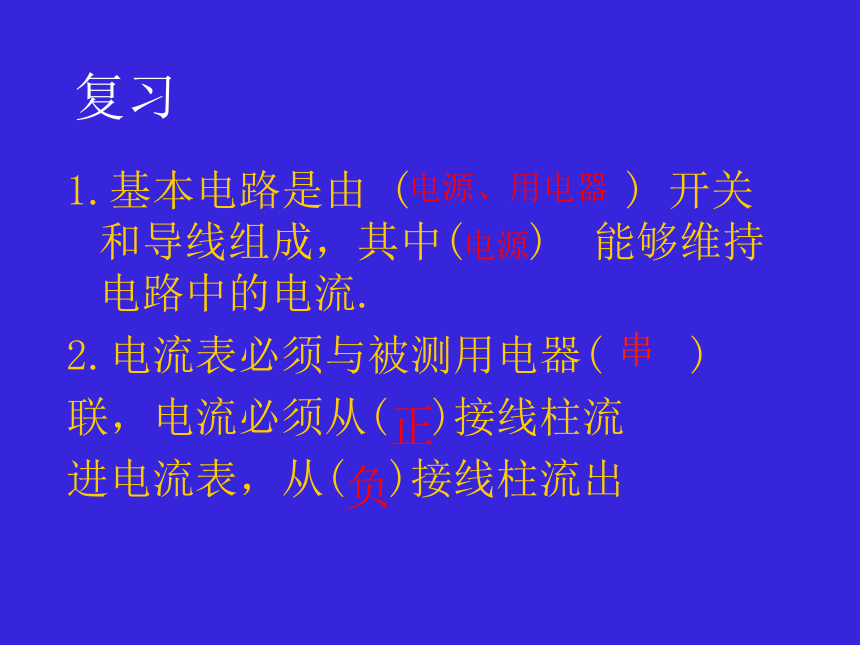

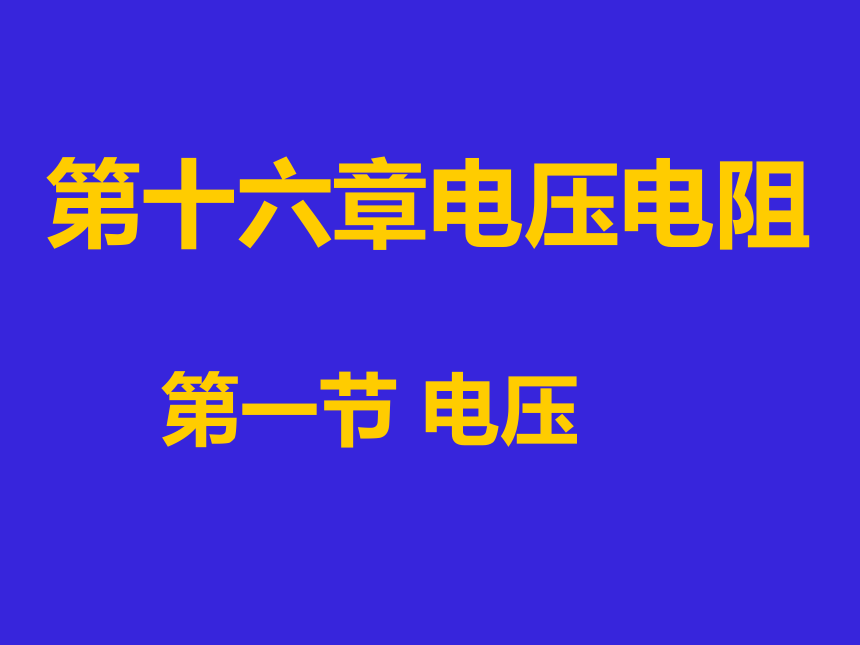

课件59张PPT。第十六章电压电阻第一节 电压复习1.基本电路是由 ( ) 开关和导线组成，其中( ) 能够维持电路中的电流.
2.电流表必须与被测用电器( )
联，电流必须从( )接线柱流
进电流表，从( )接线柱流出

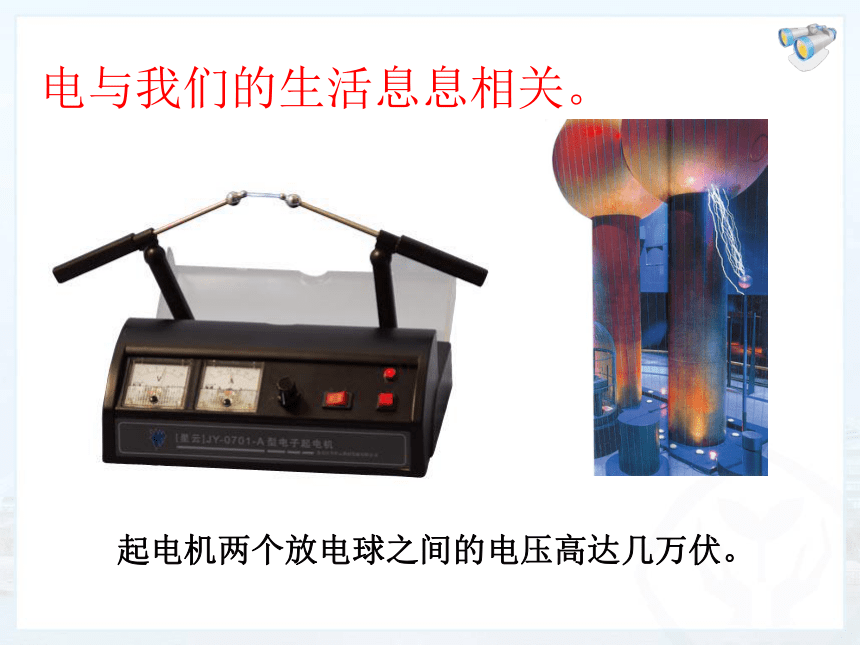

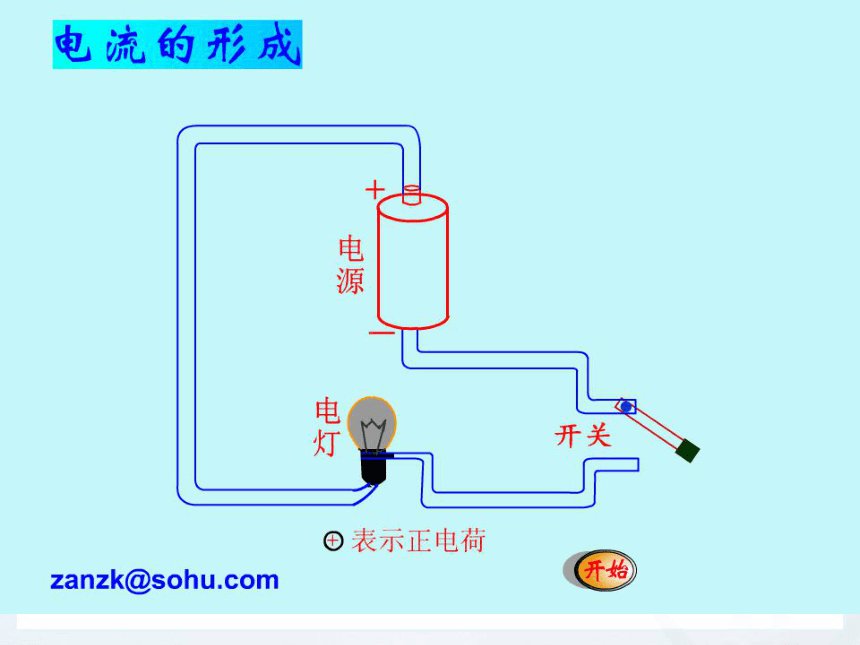

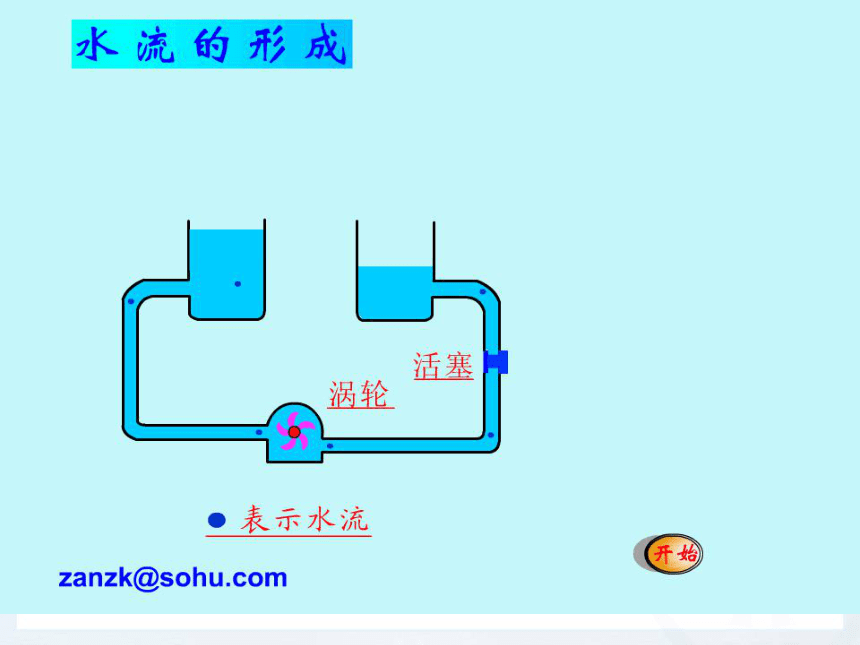

电源、用电器电源正负串金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？想一想电流是怎么产生的？水压是使水发生定向移动形成水流的原因。同理，电压是使自由电荷发生定向移动形成电流的原因注意：电压不是压力　　起电机两个放电球之间的电压高达几万伏。电与我们的生活息息相关。　　两次实验小灯泡的亮度相同吗？
　　你认为是什么原因引起的？1、电源是提供电压的装置，
电压是形成电流的原因。

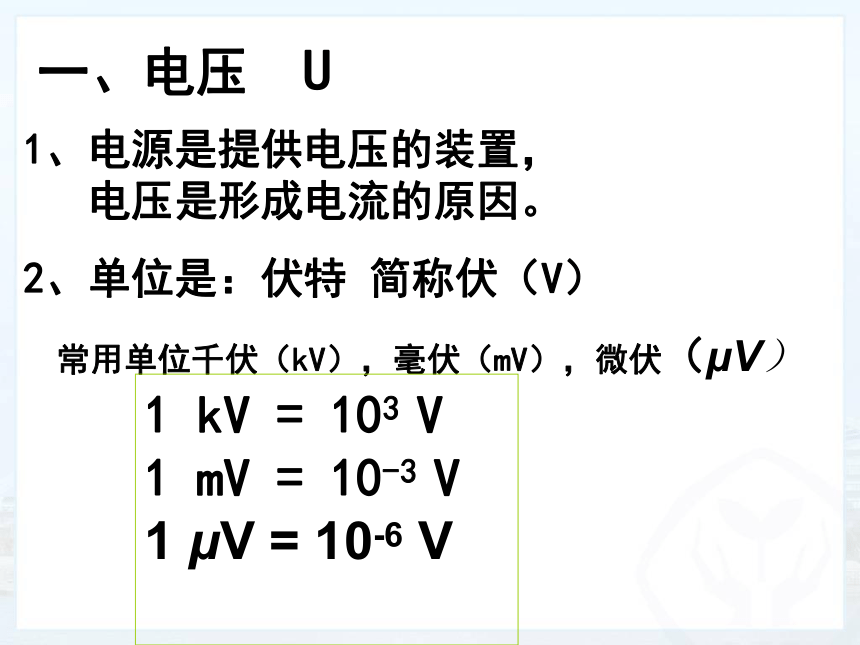

2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV），微伏（μV） 一、电压U1 kV = 103 V
1 mV = 10-3 V
1 μV = 10-6 V

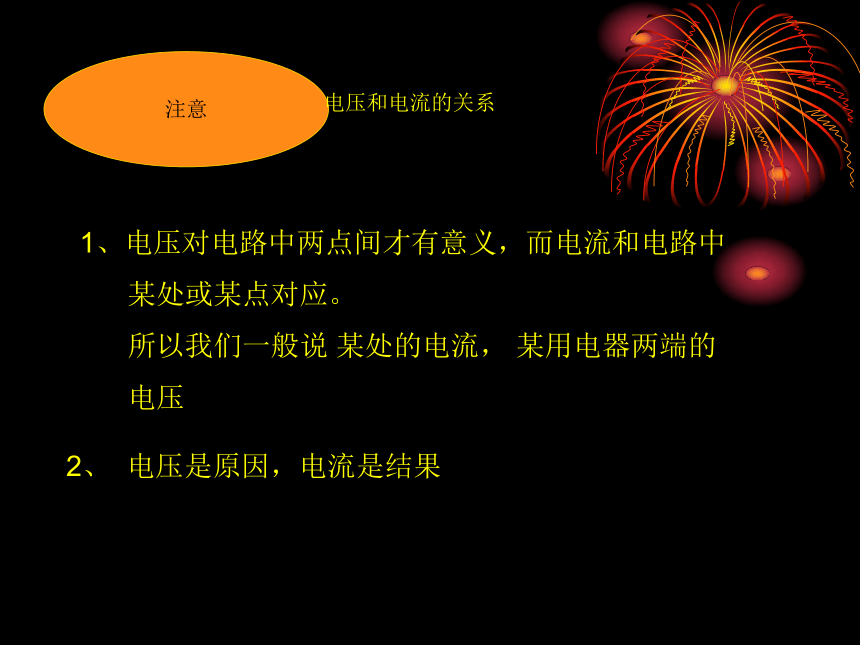

注意1、电压对电路中两点间才有意义，而电流和电路中
某处或某点对应。
所以我们一般说 某处的电流， 某用电器两端的

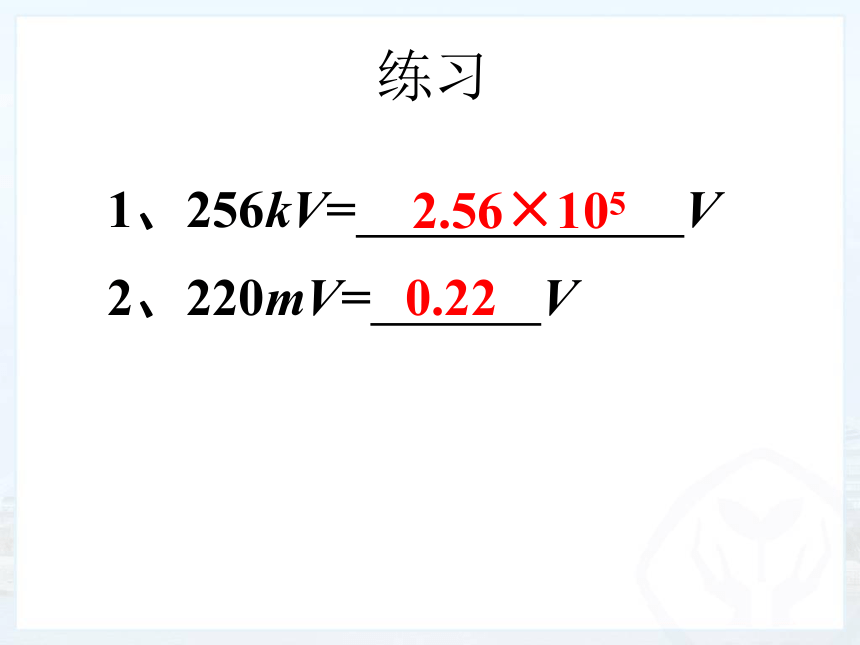

电压电压和电流的关系2、 电压是原因，电流是结果练习1、256kV= V2、220mV= V2.56×1050.22电源之父：伏特 伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。 常见的几组电压值一节干电池的电压
一般为1.5V蓄电池每个2V常见的几组电压值对人体的安全电压：
不高于36V常见的几组电压值我国家庭电路电压是220V 常见的几组电压值生活用电的电压一般是220伏 高压电线的电压可以达到几万伏 电警棍的电压也能达到几万伏 闪电的电压更高 会放电的鱼 电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200V以上的电压。 人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V,有的甚至可达800V，足可以使人致命。在水中3—6米范围内，常有人触及电鳗放出的电而被击昏，甚至因此跌入水中而被淹死。因此有水中的“高压线”之称 。特殊电压值：
一节干电池的电压是1.5V
一块铅蓄电池的电压是2V
家庭电路的电压是220V
人体的安全电压是不高于36V相信自己，一定能记住
几种常见的电压：
①1节干电池：______ V
②1节蓄电池：______V
③家庭电路：_______V
④对人体安全电压： _________V
1.52220不高于36315观察电压表
接线柱
量程
分度值电压表
1.作用：测量电路两端的电压的仪表。3.量程和分度值2.符号：V4、读数：三、电压表的正确使用1、电压表应该跟被测用电器并联。2、必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出。3、被测电压不能超过电压表的量程。
（事先不能估测出电压大小，用试触法）4、电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。总结：电压表使用规则1、使用前应先检查指针是否指零，如有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。2、电压表必须和被测用电器并联。3、接线柱接法要正确，电流正进负出。4、被测电压不要超过电压表量程5、在不能预知被测电压的范围时，先试用大量程，并采用试触的方法，如电压表示数在小量程范围内，则改用小量程，提高测量精度。连接电路,测电灯1两端的电压连接电路使 L1 、 L2串联,测L2两端的电压连接电路使 L1 、 L2并联,测L2两端的电压把图所示的电路元件连接成电路。要求两个灯泡是串联的,电压表能测出灯L1的电压,电流表能测出灯L2的电流。仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线
柱量程能否直
接连到
电源两
极上学生用表量
程分度值读
数VA串
联并
联电流
从“+”
进从
“-”出电流
从“+”
进从
“-”出不能
超过表的
量程，先
要试触不能
超过表的
量程，先
要试触不能能0～0.6A0.02A0～3A0.1A3V0.1V15V0.5V先看
量程
再读先看
量程
再读小结：电压表和电流表的异同:　　先将电压表接在小灯泡两端，接通电路，读取数据。再将电压表接在电源两端，接通电路，读取数据。电压表两次读数是否相同？四、用电压表测量电压小结：电路中只有一个用电器时，用电器两端的
电压等于电源两端的电压。1、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C2、关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C3、判断下列电压表的连接是否正确4、判断下列电压表的连接 是否正确5、判断下列电压表分别测的
是谁的电压？L1L2电压
表测
L1两
端的
电压6.7、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L28、下图是用电压表测量小灯泡 电压的电路图，
其中正确的是 （ ）Ｂ9、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）DV2L2L110、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压电压表测L2两端的电压+-+-11、如图所示，图中电压表Ｖ１测的是灯______
两端的电压，电压表Ｖ２测的是灯________两端
的电压，电压表Ｖ测的是灯___________两端的
电压Ｌ１Ｌ２Ｌ１和Ｌ２12.在图所示电路中，开关闭合后，会出
现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏D13.图6—5中，a表和b表是测电流和电压的电表，
下列说法中正确的是（ ）
(A)a、b都是电流表
(B)a、b都是电压表
(C)a是电压表，b是电流表
(D)a是电流表，b是电压表D14、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确
的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表B　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
