(共28张PPT)
第6节
电容器与电容

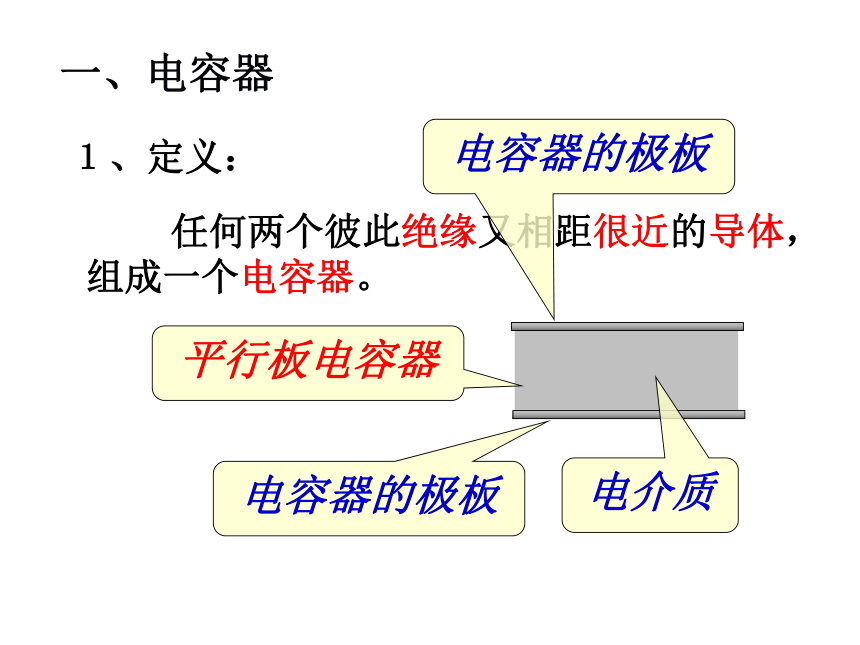

１、定义：
任何两个彼此绝缘又相距很近的导体，组成一个电容器。
一、电容器
平行板电容器
电介质
电容器的极板
电容器的极板

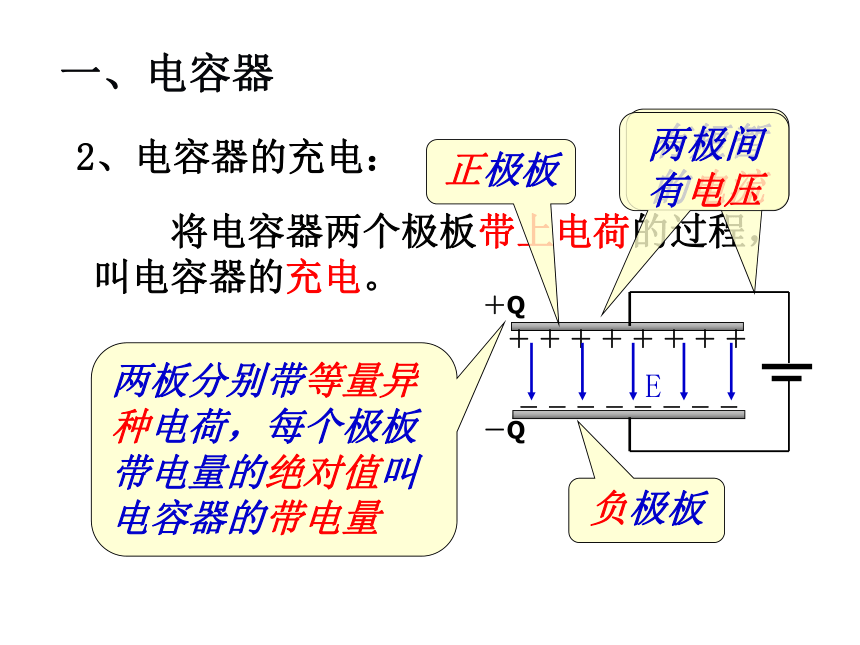

2、电容器的充电：
将电容器两个极板带上电荷的过程，叫电容器的充电。
一、电容器
＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋
－ － － － － － － －
＋Q
－Q
正极板
负极板
两板分别带等量异种电荷，每个极板带电量的绝对值叫电容器的带电量
E
有短暂的电流
两极间有电压

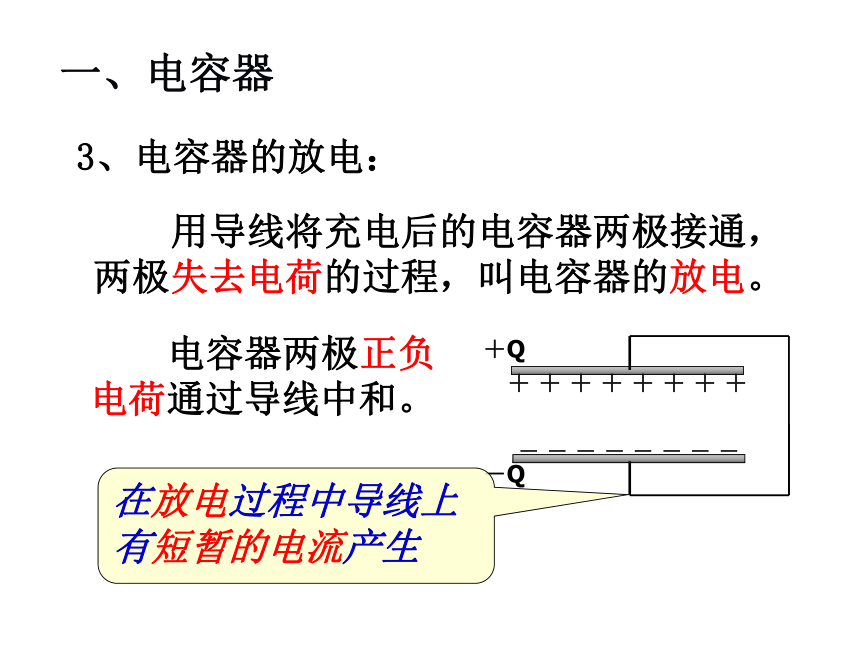

3、电容器的放电：
用导线将充电后的电容器两极接通，两极失去电荷的过程，叫电容器的放电。
一、电容器
＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋
－ － － － － － － －
＋Q
－Q
在放电过程中导线上有短暂的电流产生
电容器两极正负电荷通过导线中和。

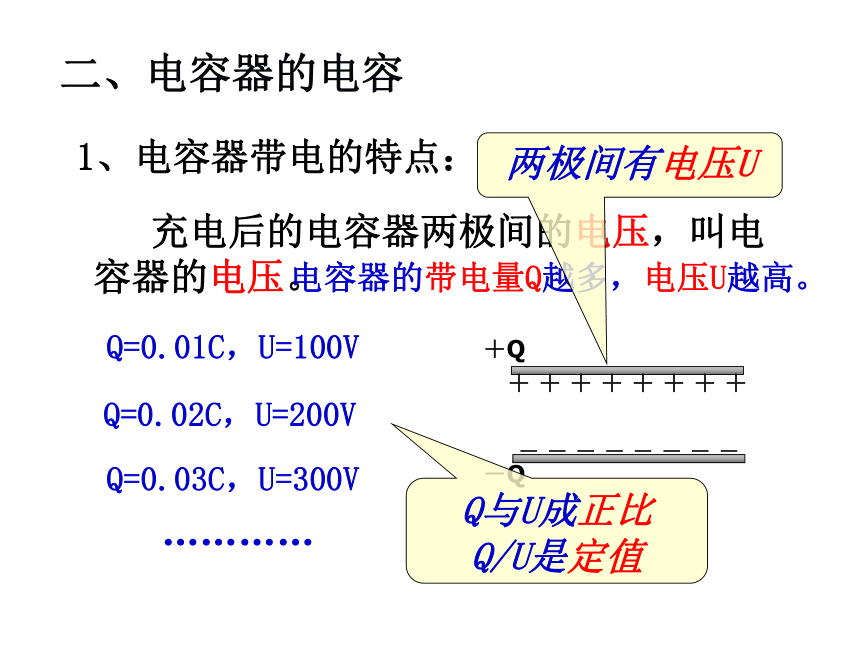

1、电容器带电的特点：
充电后的电容器两极间的电压，叫电容器的电压。
二、电容器的电容
＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋
－ － － － － － － －
＋Q
－Q
电容器的带电量Q越多，电压U越高。
Q=0.01C，U=100V
Q=0.02C，U=200V
Q=0.03C，U=300V
…………
Q与U成正比
Q/U是定值
两极间有电压U
2、电容的定义：
电容器所带电量Q与电容器两极间的电压U的比值，叫电容器的电容。
＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋
－ － － － － － － －
＋Q
－Q
二、电容器的电容
U
容纳电荷的本领，
与水桶截面积S类比
3、电容的单位：
二、电容器的电容
法拉:
F
还有：微法（ Ｆ）、皮法（pＦ）
1F=1C/V
如果一个电容器带1C电量时，两极间电压是1V，这个电容器的电容就是1F
1、关于电容，下列说法中正确的是 （ ）
A．电容器的极板上带电量越大，这只电容器的电容就越大
B．电容器的极板间电压越大，这只电容器的电容就越大
C．如果电容器两极板上没有带电，它的电容为零
D．对某一个电容器来说，两板间的电势差随所带电量的增加而增加
电容器的电容与电量Q及电压U都无关，由电容器本身决定。
与水桶截面积S类似。
例与练
2、如图所示，将平行板电容器两极板分别接在电压是6V的电池组正负极，跟电池组负极相连的极板带电量为-9.0×10-8C ，则电容器的带电量为 C，电容器的电容为 PF。若将此电容器两极接电压12V的电池组正负极，电容器的电容为 PF。
＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋
－ － － － － － － －
＋Q
－Q
9.0×10-8
1.5×104
1.5×104
电容与电压U无关
例与练
3、对于一给定的电容器，在如下图所示中，描述电容C、带电荷量Q、电压U之间的相互关系的图线中正确的是 （ ）
例与练
4、电容器的电容C= 2.0×10-8F ，如果电容器两极板电压增加了10V，则电容器的带电量变化了多少？
电容的另一种定义式
例与练
如图，把一个已充电的平行板电容器和一静电计相连，探究影响平行板电容器电容的因素．
三、平行板电容器的电容
(1)本实验应用的方法是什么？
提示：测电势差，指针偏角变大，电势差变大．
提示：控制变量法．
(2)静电计测量的是哪个物理量？若静电计的指针偏角变大，则这个量怎样变化？
1、电容与两板正对面积S的关系：
三、平行板电容器的电容
静电计
2、电容与板间距离d的关系：
三、平行板电容器的电容
3、电容与电介质的关系：
三、平行板电容器的电容
4、平行板电容器的电容公式：
三、平行板电容器的电容
两板间距离
两板正对面积
介电常数
真空εr=1
静电力常量
5、平行板电容器充电平衡后仍与电源相连，两极板间的电压是U，充电荷量为Q，两极板间场强为E，电容为C，现将两极板间距离减小，则 （ ）
A.Q变大 B.C变大
C.E不变 D.U变小
例与练
U一定。
6、平行板电容器充电平衡后与电源断开，两极板间的电压是U，充电荷量为Q，两极板间场强为E，电容为C，现将两极板间距离减小，则（ ）
A.Q变大 B.C变大
C.E不变 D.U变小
E与d无关，即E不变。
例与练
Q一定。
1、固定电容器：
四、常用电容器
（1）聚苯乙烯电容器：
以聚苯乙烯薄膜为电介质，用两层铝箔为极板。
符号：
1、固定电容器：
四、常用电容器
＋
－
（2）电解电容器：
用铝箔做一个极板，以铝箔上很薄的一层氧化膜为电介质，用浸过电解液的纸做另一个极板。
符号：
电容较大
2、可变电容器：
四、常用电容器
两极由两组铝片组成，固定的一组铝片叫做定片，可以转动的一组铝片叫做动片;空气为电介质。
转动动片，使两组铝片的正对面积发生变化，电容相应变化。
符号：
3、击穿电压和额定电压：
四、常用电容器
加在电容器两极板上的电压不能超过某一个限度，超过这个限度，电介质将被击穿，这个电压称为击穿电压。
电容器正常工作时两极板上的最大电压，称为额定电压。
额定电压比击穿电压低
外壳上标的电压是额定电压
7、某电解电容器上标有“25v470μF”的字样，对此，下述说法中正确的是（ ）
A.当电容器两极间电压是25v时，电容器的电容才是470μF
B.电容器两极间电压必须是25v时，电容器才能正常工作
C.电容器两极间电压必须在直流25v以下时，电容器才能正常工作
D.这种电容器使用时，必须考虑电容器的两根引线的极性
额定电压25V是电容器正常工作时两极板上的最大电压
电容器的电压多数情况下是交流电压
例与练
8、把可变电容器的动片旋进去一些，电容器的电容______；如果把两板间的电介质由空气换成陶瓷，则电容______；如果增大两板间的电势差，则电容______ （以上填“变大”、“变小”或“不变”） ；如果把动片全部旋出来，则电容______（填“最大”或“最小”）。
例与练
变大
变大
不变
最小
