5.5显微镜和望远镜课件 2022-2023学年人教版八年级上册物理(共17张PPT)

(共17张PPT)
5.5 显微镜和望远镜

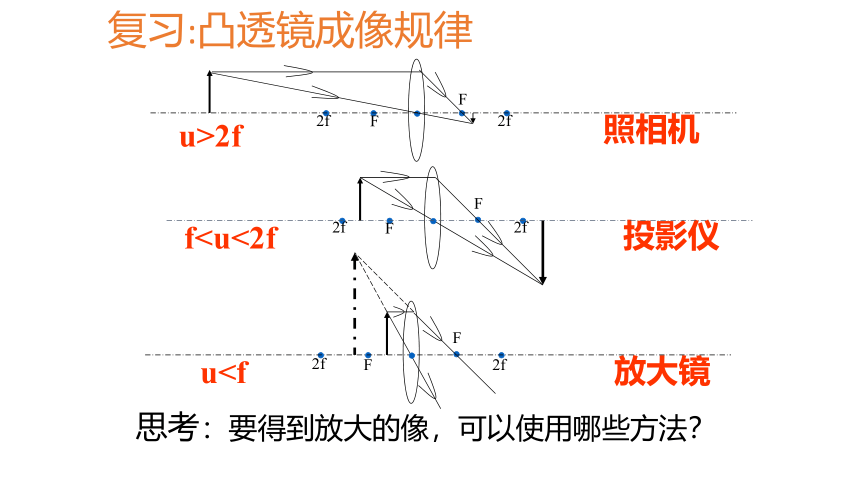

复习:凸透镜成像规律
思考：要得到放大的像，可以使用哪些方法？
f投影仪
F
F
2f
2f
u>2f
照相机
F
F
2f
2f
u放大镜
F
F
2f
2f
电子显微镜下的世界
靠近眼睛的透镜叫目镜
靠近物体的透镜叫物镜

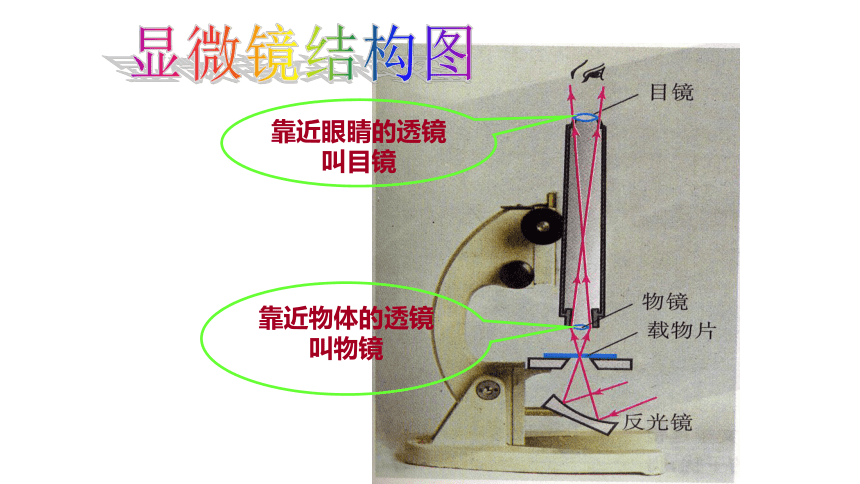

显微镜结构图

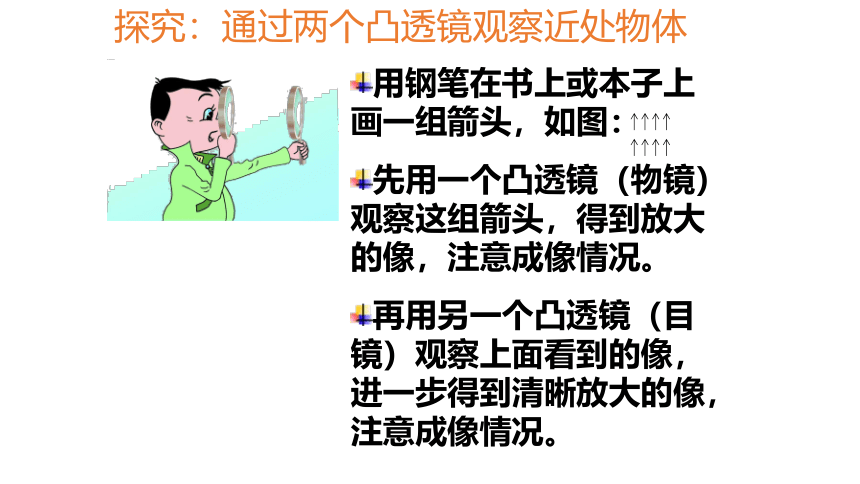

探究：通过两个凸透镜观察近处物体
用钢笔在书上或本子上画一组箭头，如图：
先用一个凸透镜（物镜）观察这组箭头，得到放大的像，注意成像情况。
再用另一个凸透镜（目镜）观察上面看到的像，进一步得到清晰放大的像，注意成像情况。
物镜的作用 目镜的作用 增大视角的方法
显微镜

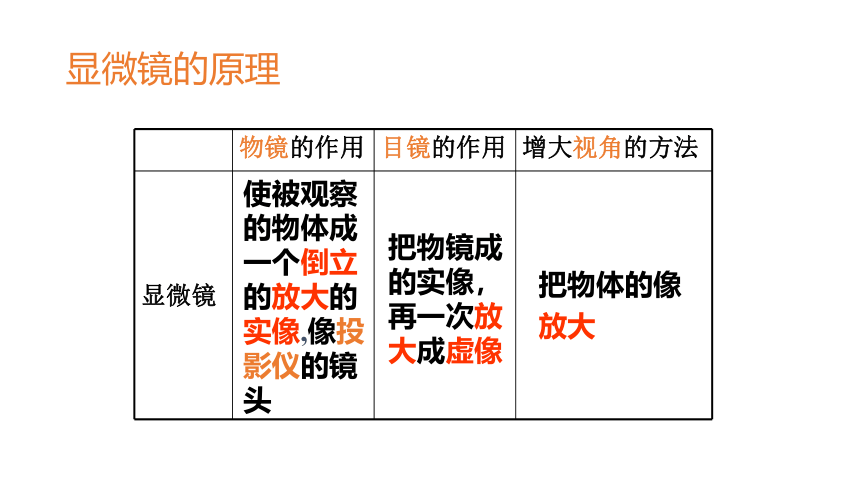

显微镜的原理
使被观察的物体成一个倒立的放大的实像,像投影仪的镜头
把物镜成的实像，再一次放大成虚像
把物体的像
放大
F1
F1
F2
F2
O1
O2
2f1
物镜
目镜

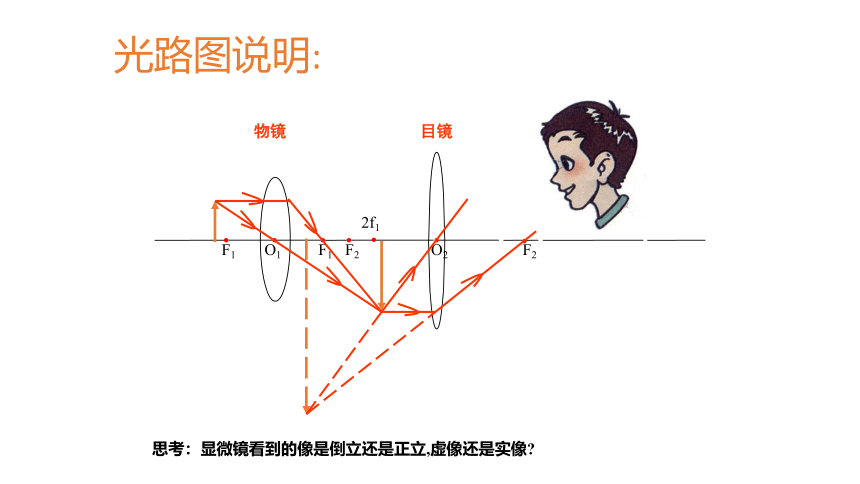

光路图说明:
思考：显微镜看到的像是倒立还是正立,虚像还是实像
目镜
物镜
F F
2F
a
β
距离相等时，大物体的视角大
小物体的视角小
a > β
a
β
物体大小相等时，近处的物体视角大
远处的物体视角小
β >a
我国古人对望远镜的诉求
四川省广汉市三星堆千里眼铜人像
郭守敬望远( )
我国自主设计的大型光学望远镜，安放在国家观测台兴隆观测基地。
米口径球面射电望远镜()
世界最大单口径、最灵敏的射电望远镜。由我国天文学家南仁东先生与 年提出构想，历时 年建成，于 年启用。
中国天眼
1.显微镜的目镜和物镜所成像的情况为（）
A.目镜成放大的实像，物镜成放大的虚像
B.目镜成放大的虚像，物镜成放大的实像
C.目镜成放大的实像，物镜成放大的实像
D.目镜成放大的虚像，物镜成放大的虚像
2.下列关于显微镜的说法错误的是（）
A.电子显微镜要比光学显微镜的放大倍数高
B.当室内光线较暗时，要用反光镜的凹面
C.放大倍数等于物镜和目镜的放大倍数之积
D.显微镜的物镜和目镜都成放大的虚像
B
D
课
堂
小
结
显微镜 望远镜
结构 成像原理
和物镜各由一组相当于凸透镜的镜头组成。
物镜成倒立、放大的实像，目镜成正立、放大的虚像。
物镜成倒立、缩小的实像，目镜成正立、放大的虚像。
