(共27张PPT)
18.1 电能 电功
第18章 电功率
知识点
电能
知1-讲
1

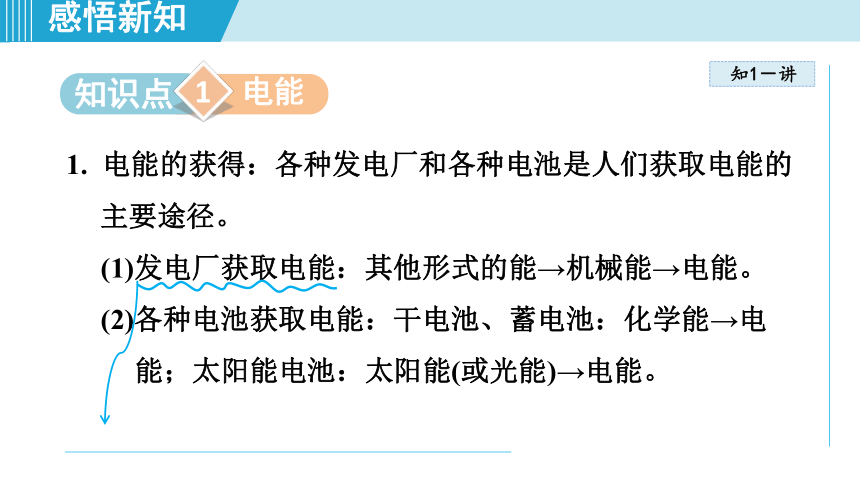

1. 电能的获得:各种发电厂和各种电池是人们获取电能的主要途径。
(1)发电厂获取电能:其他形式的能→机械能→电能。
(2)各种电池获取电能:干电池、蓄电池:化学能→电能;太阳能电池:太阳能(或光能)→电能。
知1-讲

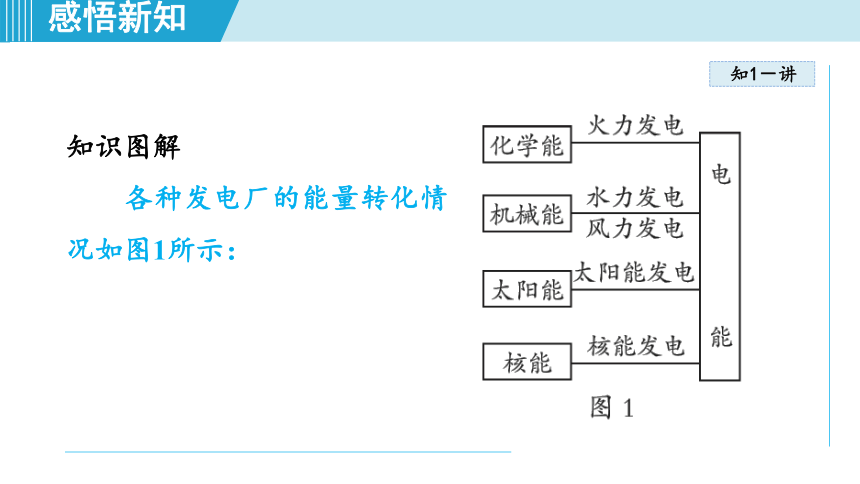

知识图解
各种发电厂的能量转化情况如图1所示:
知1-讲
2. 电能的利用
(1)人们利用电能时,通过用电器将电能转化为其他形式的能。如:白炽灯将电能主要转化为内能和光能;电动机将电能主要转化为机械能;电饭锅将电能转化为内能。
(2)电源与用电器:电源是提供电能的,是将其他形式的能转化为电能的装置;用电器是消耗电能的,是将电能转化为其他形式的能的装置。
知1-讲

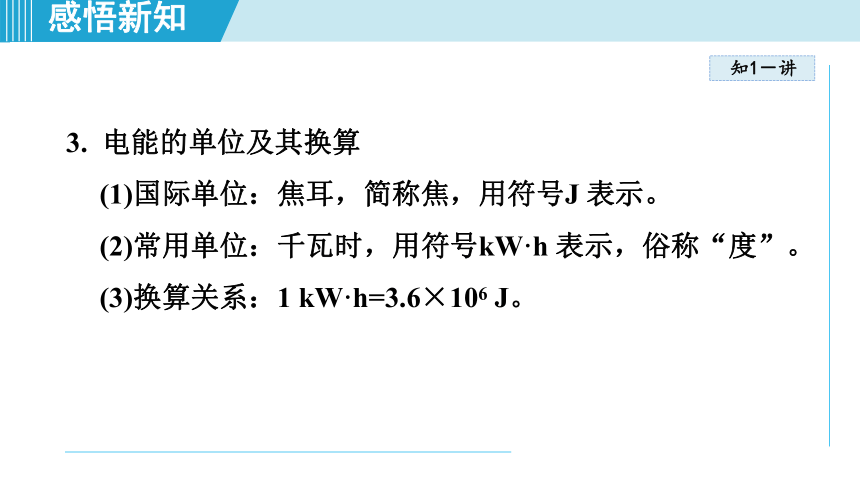

3. 电能的单位及其换算
(1)国际单位:焦耳,简称焦,用符号J 表示。
(2)常用单位:千瓦时,用符号kW·h 表示,俗称“度”。
(3)换算关系:1 kW·h=3.6×106 J。
知1-练

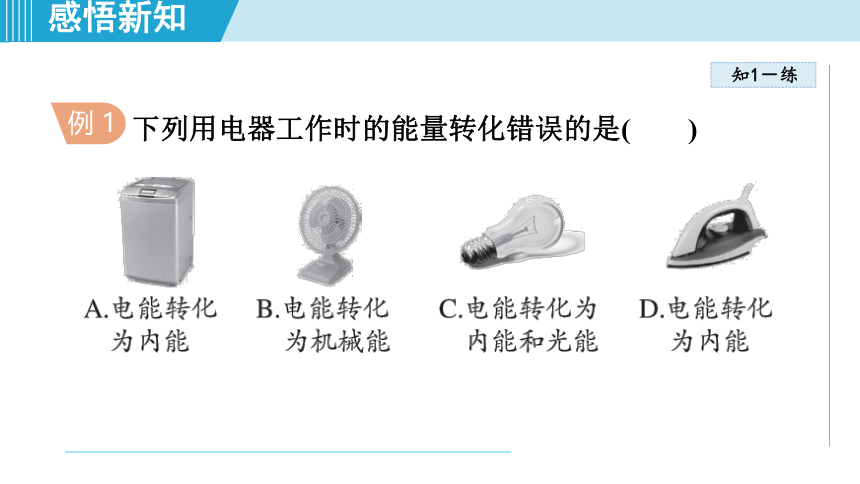

例 1
下列用电器工作时的能量转化错误的是( )
知1-练

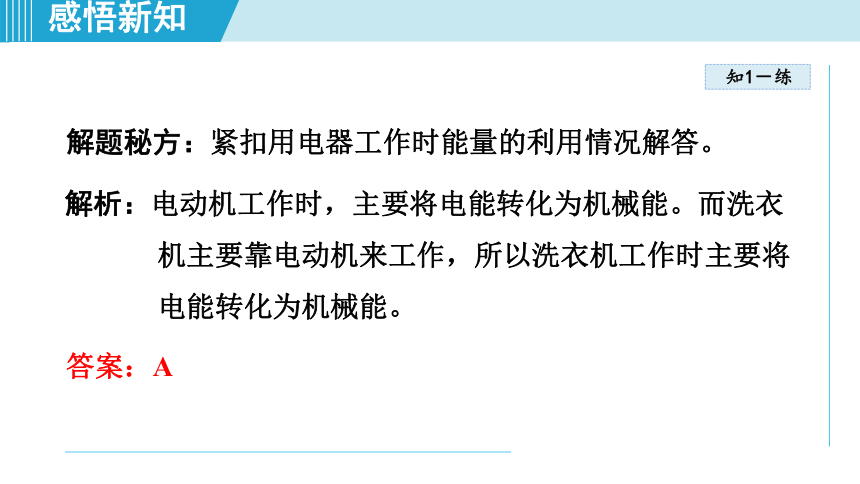

解题秘方:紧扣用电器工作时能量的利用情况解答。
解析:电动机工作时,主要将电能转化为机械能。而洗衣机主要靠电动机来工作,所以洗衣机工作时主要将电能转化为机械能。
答案:A
知1-练
技巧点拨:分析用电器工作时能量转化的技巧:只需要看这种用电器工作时主要获得什么形式的能,则其工作时就是将电能转化为什么形式的能。
知1-练
1-1. 下列有关电能的说法错误的是(  )
A. 电风扇工作时使电能转化为机械能
B. 1 J 比1kW·h 大得多
C. 千瓦时也叫“度”
D. 各种电气设备、电子仪器的使用都离不开电能
B
知2-讲
知识点
电能的计量
2
1. 电能表的用途:用来计量某用电器在一段时间内消耗的电能多少。
电能表是测电功或电能的仪表。
知2-讲
2. 电能表的几个重要参数(图3)
知2-讲
深度理解
1. 标定电流:标定电流是确定电能表有关特性的电流值。
2. 额定最大电流:电能表能满足测量准确要求,且能长期正常运行的最大电流值。
知2-讲
现在很多家庭用的是电子式电能表,还有的用的是IC 卡电能表。对于电子式电能表上标注的“3 200imp/(kW·h)”,它表示用电器每消耗1kW·h 的电能,该电能表的LED 灯闪烁3 200 次。
知2-讲
3. 利用电能表计量一段时间内消耗的电能:电能表在一段时间内结束时读数与起始时读数之差,就是这段时间所消耗的电能。计算式为W=W后-W前。
知2-练
[中考·天津] 某电能表的表盘如图4 所示,用电时电能表的铝盘每转过720 转,接在该电能表上的用电器消耗的电能是( )
1.8×106 J
3.6×106 J
5.4×106 J
7.2×106 J
例2
知2-练
答案:B
解题秘方:正确理解720 revs /(kW·h)的含义是解题的关键。
解析:720 revs/(kW·h)表示电路中每消耗1 kW·h 的电能,电能表的铝盘转过720 r。电能表的铝盘转了720 转时,用电器消耗的电能
W= kW·h=1 kW·h= 3.6×106 J。
知2-练
方法点拨:依据转数求消耗电能的多少用公式法:
计算中用到的基本计算式为W = 。
n 表示电能表转盘在某段时间的转数,N 表示电能表铭牌上标着每消耗1 kW·h 的电能,电能表转盘的转数。
知2-练
2-1. [中考· 襄阳] 小强家中一个月前、后电能表示数如图5 所示,小强家所在地区每度电的电费是0.6 元,那么本月他家应交电费_______元。请你为小强家提一条节约用电的建议:________________________________。
180
人离开时随手关灯(答案合理即可)
知3-讲
知识点
电功
3
1. 电功:电能可以转化成其他形式的能量,这个转化过程是电流通过用电器做功来实现的。电流通过用电器所做的功,叫做电功。
2. 电功的物理意义:电流通过某用电器做了多少功,就表明该用电器消耗了多少电能。即两者间具有相等的关系,计算方法也相同。
(1)电能是状态量,反映了能够做功的本领;
(2)电功是过程量,反映了电能转化或者消耗电能的多少。
知3-讲
3. 电功的计算
(1) 影响电功多少的因素:电流做功的多少W 与电压U、电流I和通电时间t 都有关。
(2)公式:W=UIt。
4. 电功的单位:在国际单位制中,电功的单位是焦耳,简称焦,用符号J 表示。1 J=1 V·A·s。
知3-讲
知3-讲
特别提醒
对电功计算公式的理解:
(1)注意公式中各物理量的单位:当电压U的单位为V,电流I的单位为A,时间t的单位为s时,电功的单位才是J(焦耳)。
(2) 应用该公式时,注意各物理量的同一性和统一性。
知3-练
将一只阻值为10 Ω 的定值电阻接在电压为10 V 的电路中,在1 min内消耗的电能为_______J ;若接在电压为5 V的电路中,通电时间为1 min,电阻消耗的电能为_______J 。
例 3
600
150
解题秘方:紧扣电功的公式,代入数据直接计算。
知3-练
解析:W1=U1I1t=10 V××60 s=600 J;
W2=U2I2t=5 V××60 s=150 J。
知3-练
技巧点拨:计算消耗电能的多少用公式法。由电功计算公式可知,计算1 min 内消耗电能的多少,题目条件中缺少电流,因此,先设法求出通过定值电阻的电流。
知3-练
3-1. 如图6 所示,手电筒中的电流为0.6 A,电源为三节干电池,则该手电筒中的小灯泡工作1 min 消耗的电能约为(  )
A. 2.7 J B. 81 J
C. 162 J D. 9720 J
C
电能 电功
提供
电源
电能表
电能
计量
消耗
用电器
电功:W=UIt
