人教八年级上册第5章 透镜及其应用
一、选择题。
1、小雨家中有一块透镜,他想要知道是什么透镜,以下做法正确的是（ ）
A.用手摸,感到中间厚、边缘薄,判断为凹透镜
B.用手摸,感到中间厚、边缘薄,判断为凸透镜
C.用手摸,感到中间薄、边缘厚,判断为凸透镜
D.用手摸,感到均匀平整的,判断为凹透镜
2、如下左图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同（　 ）
A. 投影仪 B. 照相机 C. 放大镜 D. 近视眼镜
3、小明同学在做探究凸透镜成像规律的实验时，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上( )
A．出现手指的实像 B．出现手指的影子
C．烛焰的像变得不完整 D．烛焰的像完整，但变暗
4、在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30 cm时，在凸透镜另一侧的光屏上可得到一个倒立、放大的实像．该凸透镜的焦距可能为( )
A．5 cm B．10 cm C．15 cm D．18 cm

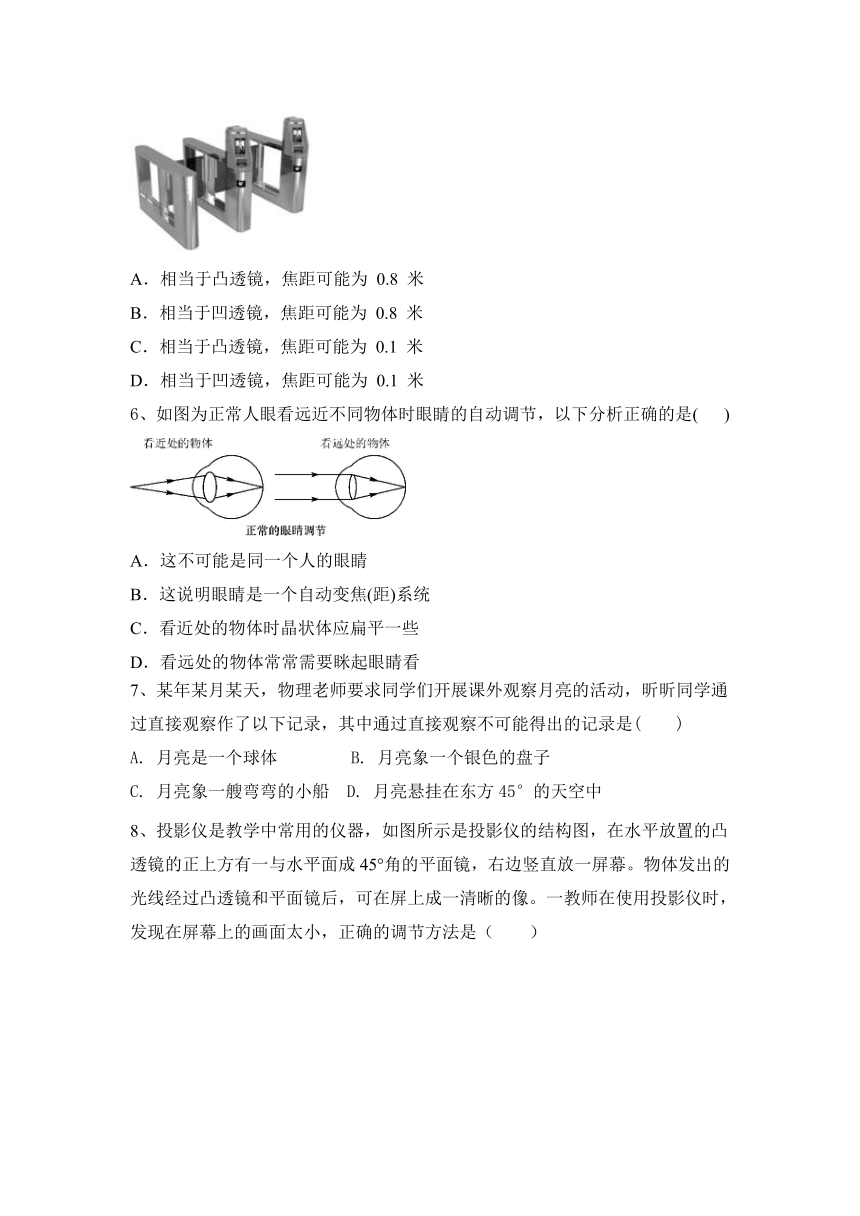

5、人脸识别系统是一项新兴的生物识别技术。在车站，当旅客距安检口0.5～1.2米处时，安装在安检口的人脸识别系统的摄像机就可对其面部特征进行快速核对，如图所示。由此判断，人脸识别系统的摄像机的镜头（　　）
A．相当于凸透镜，焦距可能为 0.8 米
B．相当于凹透镜，焦距可能为 0.8 米
C．相当于凸透镜，焦距可能为 0.1 米
D．相当于凹透镜，焦距可能为 0.1 米
6、如图为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是( )
A．这不可能是同一个人的眼睛
B．这说明眼睛是一个自动变焦(距)系统
C．看近处的物体时晶状体应扁平一些
D．看远处的物体常常需要眯起眼睛看
7、某年某月某天，物理老师要求同学们开展课外观察月亮的活动，昕昕同学通过直接观察作了以下记录，其中通过直接观察不可能得出的记录是(　　)
A. 月亮是一个球体 B. 月亮象一个银色的盘子
C. 月亮象一艘弯弯的小船 D. 月亮悬挂在东方45°的天空中
8、投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕。物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是（　　）
A. 减小投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离
B. 减小投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离
C. 增大投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离
D. 增大投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离
9、一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A．焦点处 B．焦点以内 C．焦点以外 D．任意位置
10、某班同学在探究“凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如上右图所示，下列判断正确的是（ ）
A. 该凸透镜的焦距是16cm
B. 当u=12cm时，在光屏上能得到一个正立、缩小的实像
C. 当u=20cm时，在光屏上能得到一个放大的像。投影仪就是根据这一原理制成的
D. 把物体从距凸透镜24cm处移动到12cm处的过程中，像逐渐变大

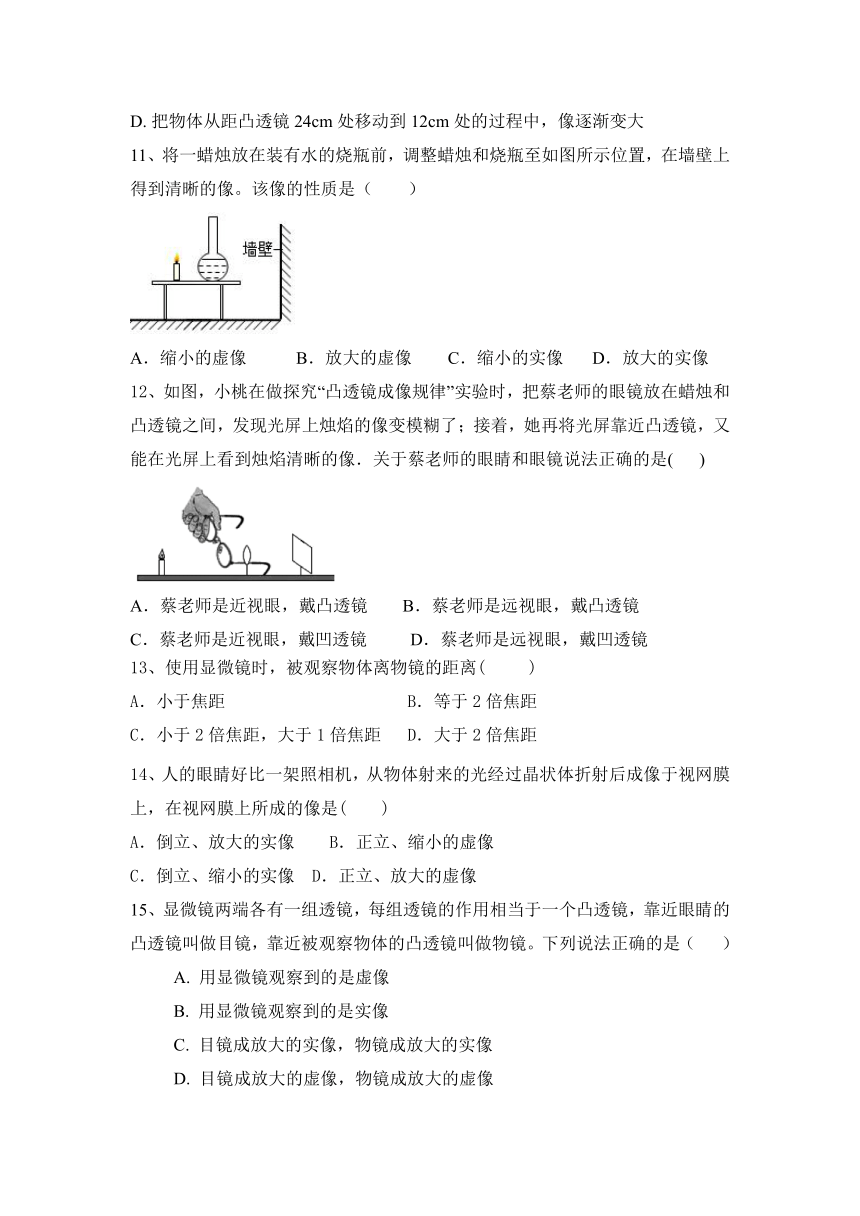

11、将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性质是（　　）
A．缩小的虚像 B．放大的虚像 C．缩小的实像 D．放大的实像
12、如图，小桃在做探究“凸透镜成像规律”实验时，把蔡老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像．关于蔡老师的眼睛和眼镜说法正确的是( )
A．蔡老师是近视眼，戴凸透镜 B．蔡老师是远视眼，戴凸透镜
C．蔡老师是近视眼，戴凹透镜 D．蔡老师是远视眼，戴凹透镜
13、使用显微镜时，被观察物体离物镜的距离( )
A．小于焦距 B．等于2倍焦距
C．小于2倍焦距，大于1倍焦距 D．大于2倍焦距
14、人的眼睛好比一架照相机，从物体射来的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是(　　)
A．倒立、放大的实像　　B．正立、缩小的虚像
C．倒立、缩小的实像 D．正立、放大的虚像
15、显微镜两端各有一组透镜，每组透镜的作用相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。下列说法正确的是（ ）
A. 用显微镜观察到的是虚像
B. 用显微镜观察到的是实像
C. 目镜成放大的实像，物镜成放大的实像
D. 目镜成放大的虚像，物镜成放大的虚像
二、填空题。

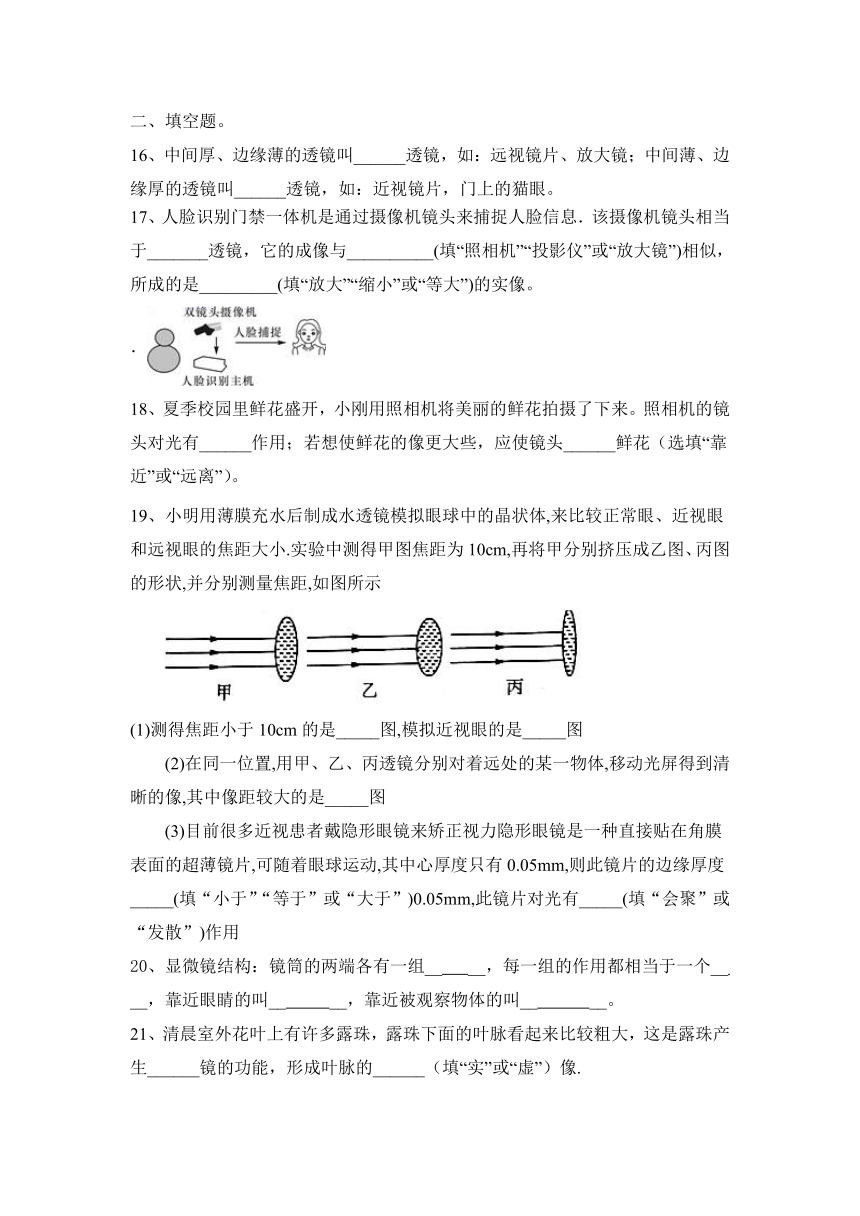

16、中间厚、边缘薄的透镜叫______透镜，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫______透镜，如：近视镜片，门上的猫眼。
17、人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息．该摄像机镜头相当于_______透镜，它的成像与__________(填“照相机”“投影仪”或“放大镜”)相似，所成的是_________(填“放大”“缩小”或“等大”)的实像。
．
18、夏季校园里鲜花盛开，小刚用照相机将美丽的鲜花拍摄了下来。照相机的镜头对光有______作用；若想使鲜花的像更大些，应使镜头______鲜花（选填“靠近”或“远离”）。
19、小明用薄膜充水后制成水透镜模拟眼球中的晶状体,来比较正常眼、近视眼和远视眼的焦距大小.实验中测得甲图焦距为10cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距,如图所示
(1)测得焦距小于10cm的是_____图,模拟近视眼的是_____图
(2)在同一位置,用甲、乙、丙透镜分别对着远处的某一物体,移动光屏得到清晰的像,其中像距较大的是_____图
(3)目前很多近视患者戴隐形眼镜来矫正视力隐形眼镜是一种直接贴在角膜表面的超薄镜片,可随着眼球运动,其中心厚度只有0.05mm,则此镜片的边缘厚度_____(填“小于”“等于”或“大于”)0.05mm,此镜片对光有_____(填“会聚”或“发散”)作用
20、显微镜结构：镜筒的两端各有一组__ __，每一组的作用都相当于一个__ __，靠近眼睛的叫__ __，靠近被观察物体的叫__ __。
21、清晨室外花叶上有许多露珠，露珠下面的叶脉看起来比较粗大，这是露珠产生______镜的功能，形成叶脉的______（填“实”或“虚”）像.
22、如图所示，一位同学在野外利用“削冰取火”的方法生火．你认为“削冰”就是把冰制成___________，“取火”时应把要点燃的物体放在___________位置，确定这一位置的方法：将冰正对着太阳光，在其下方找一个___________的点．
23、小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
三、作图题。
24、在图中已知通过透镜后的折射光线，请将入射光线补充完整．
四、实验题。
25、小阳同学用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验，如图所示：
(1)要使像能够成在光屏的中央，应将光屏向__ __(填“上”或“下”)调整；
(2)实验过程中，当蜡烛距凸透镜30 cm时，移动光屏至某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦距是__ __cm；
(3)接着使蜡烛向左移动5 cm，为了能够在光屏上得到清晰的像，此时应该将光屏向__ __(填“左”或“右”)移动．
五、计算类综合题。
26、如图所示为16mm电影放映机放电影，这种电影放映机使用宽度为16mm的电影胶片，电影中的声音以声音信号的方式刻录在电影胶片上，如图1所示。
（1）电影放映机正常放映时，有关放映灯泡、放映机镜头（凸透镜）、电影胶片、反光镜（凸面镜或凹面镜）的种类及其相对位置关系，提出了如图2所示的几种猜想，其中可能正确的是　 　。
（2）有一次，电影刚开始放映时，小新发现银幕上的画面全部是倒立的。在这种情况下，下列所述的观看效果中，不可能出现的场景是　 　
A、人退着向后走
B、地上的碎陶片突然聚集起来，最后形成一只漂亮的陶罐
C、听到的是正常的影片中的对白
D、箭倒着飞向弓
（3）若该16mm电影胶片的厚度H＝0.14mm。片夹上密密地绕了一整盘电影胶片，如图所示，图中d和D分别表示片夹内电影胶片的内径和外径。求：
①这盘电影胶片的总长度L约是多少？
②若按每秒24幅画面正常放映，这盘电影胶片大约能连续正常放映多长时间？（不计片头与片尾的长度）
2022—2023学年人教版物理八上第五章：透镜及其应用 分层习题含答案
人教八年级上册第5章 透镜及其应用
一、选择题。
1、小雨家中有一块透镜,他想要知道是什么透镜,以下做法正确的是（ ）
A.用手摸,感到中间厚、边缘薄,判断为凹透镜
B.用手摸,感到中间厚、边缘薄,判断为凸透镜
C.用手摸,感到中间薄、边缘厚,判断为凸透镜
D.用手摸,感到均匀平整的,判断为凹透镜
【答案】B
2、如下左图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同（　 ）
A. 投影仪 B. 照相机 C. 放大镜 D. 近视眼镜
【答案】C
3、小明同学在做探究凸透镜成像规律的实验时，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上( )
A．出现手指的实像 B．出现手指的影子
C．烛焰的像变得不完整 D．烛焰的像完整，但变暗
【答案】D
4、在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30 cm时，在凸透镜另一侧的光屏上可得到一个倒立、放大的实像．该凸透镜的焦距可能为( )
A．5 cm B．10 cm C．15 cm D．18 cm
【答案】D
5、人脸识别系统是一项新兴的生物识别技术。在车站，当旅客距安检口0.5～1.2米处时，安装在安检口的人脸识别系统的摄像机就可对其面部特征进行快速核对，如图所示。由此判断，人脸识别系统的摄像机的镜头（　　）
A．相当于凸透镜，焦距可能为 0.8 米
B．相当于凹透镜，焦距可能为 0.8 米
C．相当于凸透镜，焦距可能为 0.1 米
D．相当于凹透镜，焦距可能为 0.1 米
【答案】C
6、如图为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是( )
A．这不可能是同一个人的眼睛
B．这说明眼睛是一个自动变焦(距)系统
C．看近处的物体时晶状体应扁平一些
D．看远处的物体常常需要眯起眼睛看
【答案】B
7、某年某月某天，物理老师要求同学们开展课外观察月亮的活动，昕昕同学通过直接观察作了以下记录，其中通过直接观察不可能得出的记录是(　　)
A. 月亮是一个球体 B. 月亮象一个银色的盘子
C. 月亮象一艘弯弯的小船 D. 月亮悬挂在东方45°的天空中
【答案】A
8、投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕。物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是（　　）
A. 减小投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离
B. 减小投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离
C. 增大投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离
D. 增大投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离
【答案】D
9、一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A．焦点处 B．焦点以内 C．焦点以外 D．任意位置
【答案】A
10、某班同学在探究“凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如上右图所示，下列判断正确的是（ ）
A. 该凸透镜的焦距是16cm
B. 当u=12cm时，在光屏上能得到一个正立、缩小的实像
C. 当u=20cm时，在光屏上能得到一个放大的像。投影仪就是根据这一原理制成的
D. 把物体从距凸透镜24cm处移动到12cm处的过程中，像逐渐变大
【答案】D
11、将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性质是（　　）
A．缩小的虚像 B．放大的虚像 C．缩小的实像 D．放大的实像
【答案】D。
12、如图，小桃在做探究“凸透镜成像规律”实验时，把蔡老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像．关于蔡老师的眼睛和眼镜说法正确的是( )
A．蔡老师是近视眼，戴凸透镜 B．蔡老师是远视眼，戴凸透镜
C．蔡老师是近视眼，戴凹透镜 D．蔡老师是远视眼，戴凹透镜
【答案】B
13、使用显微镜时，被观察物体离物镜的距离( )
A．小于焦距 B．等于2倍焦距
C．小于2倍焦距，大于1倍焦距 D．大于2倍焦距
【答案】C
14、人的眼睛好比一架照相机，从物体射来的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是(　　)
A．倒立、放大的实像　　B．正立、缩小的虚像
C．倒立、缩小的实像 D．正立、放大的虚像
【答案】C　
15、显微镜两端各有一组透镜，每组透镜的作用相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。下列说法正确的是（ ）
A. 用显微镜观察到的是虚像
B. 用显微镜观察到的是实像
C. 目镜成放大的实像，物镜成放大的实像
D. 目镜成放大的虚像，物镜成放大的虚像
【答案】A
二、填空题。
16、中间厚、边缘薄的透镜叫______透镜，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫______透镜，如：近视镜片，门上的猫眼。
【答案】凸 凹
17、人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息．该摄像机镜头相当于_______透镜，它的成像与__________(填“照相机”“投影仪”或“放大镜”)相似，所成的是_________(填“放大”“缩小”或“等大”)的实像。
．
【答案】凸 照相机 缩小
18、夏季校园里鲜花盛开，小刚用照相机将美丽的鲜花拍摄了下来。照相机的镜头对光有______作用；若想使鲜花的像更大些，应使镜头______鲜花（选填“靠近”或“远离”）。
【答案】会聚 靠近
19、小明用薄膜充水后制成水透镜模拟眼球中的晶状体,来比较正常眼、近视眼和远视眼的焦距大小.实验中测得甲图焦距为10cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距,如图所示
(1)测得焦距小于10cm的是_____图,模拟近视眼的是_____图
(2)在同一位置,用甲、乙、丙透镜分别对着远处的某一物体,移动光屏得到清晰的像,其中像距较大的是_____图
(3)目前很多近视患者戴隐形眼镜来矫正视力隐形眼镜是一种直接贴在角膜表面的超薄镜片,可随着眼球运动,其中心厚度只有0.05mm,则此镜片的边缘厚度_____(填“小于”“等于”或“大于”)0.05mm,此镜片对光有_____(填“会聚”或“发散”)作用
【答案】乙 乙 丙 大于 发散
20、显微镜结构：镜筒的两端各有一组__ __，每一组的作用都相当于一个__ __，靠近眼睛的叫__ __，靠近被观察物体的叫__ __。
【答案】透镜 凸透镜 目镜 物镜
21、清晨室外花叶上有许多露珠，露珠下面的叶脉看起来比较粗大，这是露珠产生______镜的功能，形成叶脉的______（填“实”或“虚”）像.
【答案】放大；虚
22、如图所示，一位同学在野外利用“削冰取火”的方法生火．你认为“削冰”就是把冰制成___________，“取火”时应把要点燃的物体放在___________位置，确定这一位置的方法：将冰正对着太阳光，在其下方找一个___________的点．
【答案】凸透镜 焦点 最小、最亮
23、小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
【答案】主光轴 投影仪 40
三、作图题。
24、在图中已知通过透镜后的折射光线，请将入射光线补充完整．
【答案】如图所示：
四、实验题。
25、小阳同学用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验，如图所示：
(1)要使像能够成在光屏的中央，应将光屏向__ __(填“上”或“下”)调整；
(2)实验过程中，当蜡烛距凸透镜30 cm时，移动光屏至某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦距是__ __cm；
(3)接着使蜡烛向左移动5 cm，为了能够在光屏上得到清晰的像，此时应该将光屏向__ __(填“左”或“右”)移动．
【答案】（1）下 （2）15 （3）左
五、计算类综合题。
26、如图所示为16mm电影放映机放电影，这种电影放映机使用宽度为16mm的电影胶片，电影中的声音以声音信号的方式刻录在电影胶片上，如图1所示。
（1）电影放映机正常放映时，有关放映灯泡、放映机镜头（凸透镜）、电影胶片、反光镜（凸面镜或凹面镜）的种类及其相对位置关系，提出了如图2所示的几种猜想，其中可能正确的是　 　。
（2）有一次，电影刚开始放映时，小新发现银幕上的画面全部是倒立的。在这种情况下，下列所述的观看效果中，不可能出现的场景是　 　
A、人退着向后走
B、地上的碎陶片突然聚集起来，最后形成一只漂亮的陶罐
C、听到的是正常的影片中的对白
D、箭倒着飞向弓
（3）若该16mm电影胶片的厚度H＝0.14mm。片夹上密密地绕了一整盘电影胶片，如图所示，图中d和D分别表示片夹内电影胶片的内径和外径。求：
①这盘电影胶片的总长度L约是多少？
②若按每秒24幅画面正常放映，这盘电影胶片大约能连续正常放映多长时间？（不计片头与片尾的长度）
【答案】（1）A； （2）C；
（3）①这盘电影胶片的总长度L约是646m；
②若按每秒24幅画面正常放映，这盘电影胶片大约能连续正常放映1h。
【解析】（1）由于放映机成像时，成的是倒立、放大的实像，而要让像（即胶片）更亮一些，需要用到凹面镜聚光，故C、D是不对的；灯泡放在胶片的左侧，以使得胶片更亮，故A正确；
（2）由于银幕上的画面全部是倒立的，说明胶片放置时放反了，则随之而来的声音就不可能是正常的声音了，C是不可能出现的，应该选C。
（3）①欲求胶片的总长度，则根据体积相等的原理可知胶片密绕时的总体积等于展开时的总体积，即：HL×16mm＝[π（ ）2﹣π（ ）2]×16mm，将H＝0.14mm代入解之得：L＝646m。
②由于每幅画面是7.5mm，故正常放映的速度为v＝＝180mm/s＝0.18m/s，故这盘胶片正常连续放映的时间为t＝＝3589s＝59.8min≈1h。
