19.1 家庭电路
第19章 生活用电
知识点
家庭电路的组成
知1－讲
1

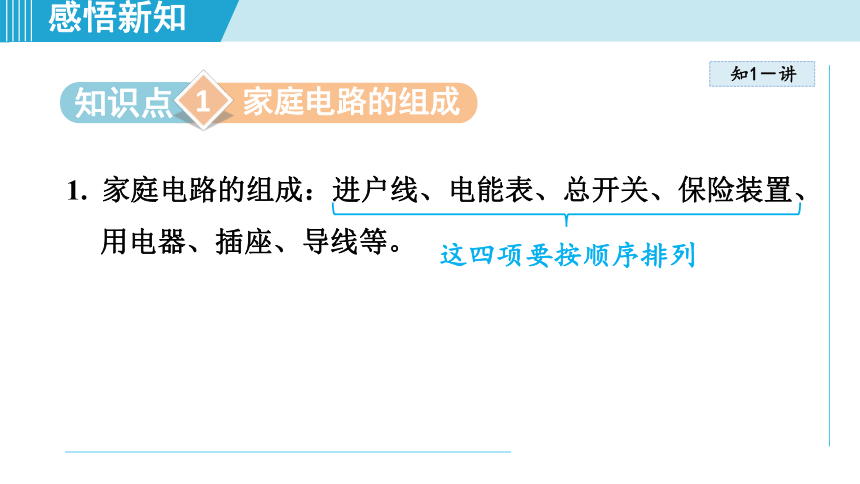

1. 家庭电路的组成：进户线、电能表、总开关、保险装置、用电器、插座、导线等。
这四项要按顺序排列
知1－讲

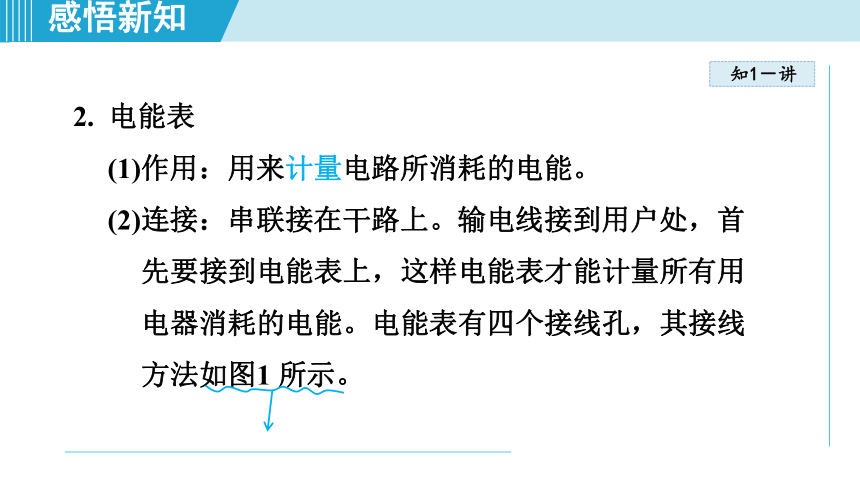

2. 电能表
(1)作用：用来计量电路所消耗的电能。
(2)连接：串联接在干路上。输电线接到用户处，首先要接到电能表上，这样电能表才能计量所有用电器消耗的电能。电能表有四个接线孔，其接线方法如图1 所示。
知1－讲

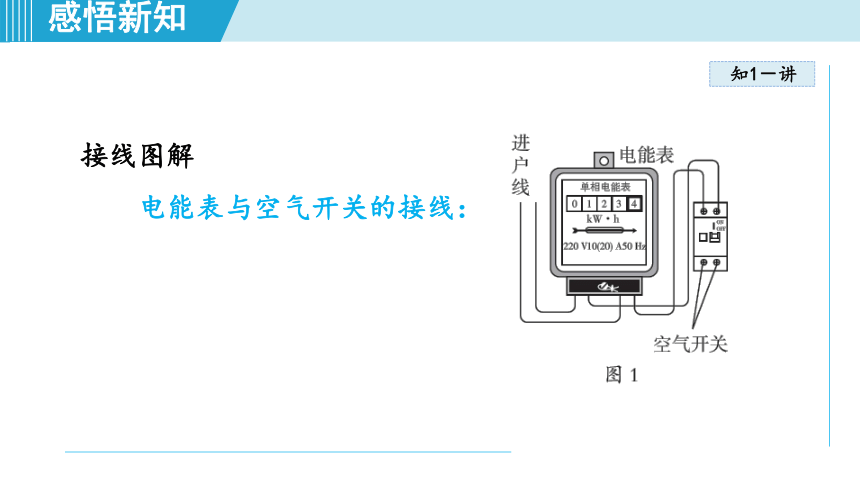

接线图解
电能表与空气开关的接线：
知1－讲

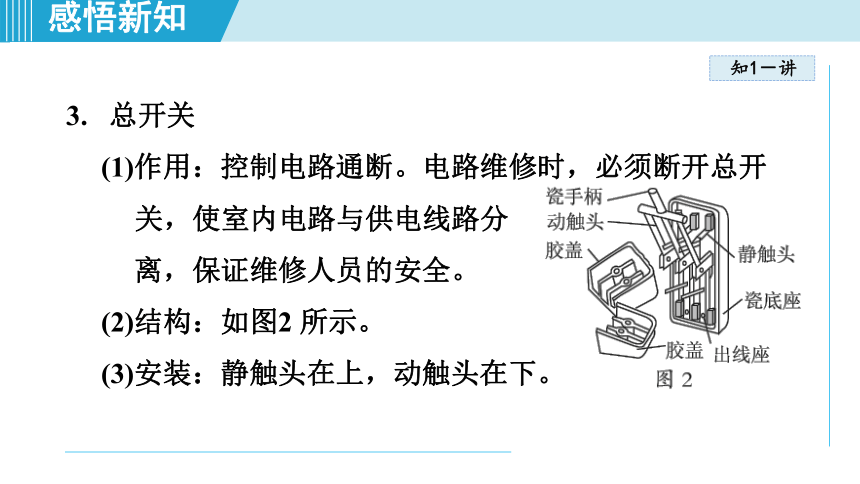

3. 总开关
(1)作用：控制电路通断。电路维修时，必须断开总开关，使室内电路与供电线路分
离，保证维修人员的安全。
(2)结构：如图2 所示。
(3)安装：静触头在上，动触头在下。
知1－讲

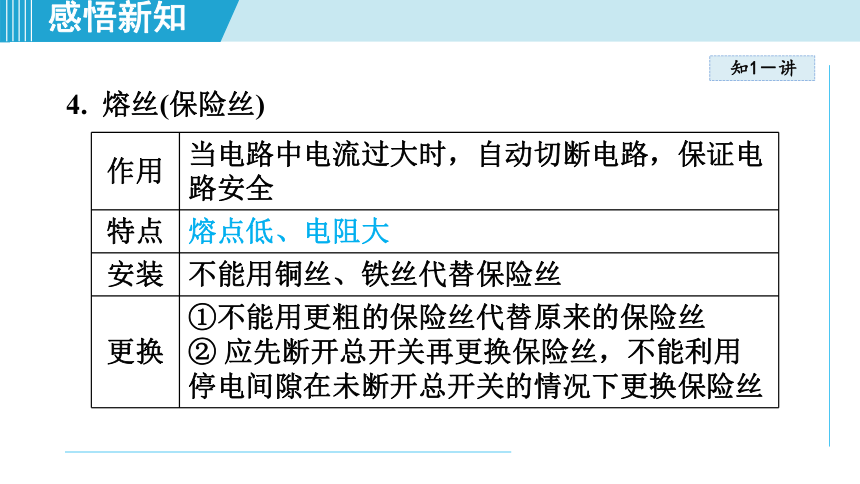

4. 熔丝(保险丝)
作用 当电路中电流过大时，自动切断电路，保证电路安全
特点 熔点低、电阻大
安装 不能用铜丝、铁丝代替保险丝
更换 ①不能用更粗的保险丝代替原来的保险丝
② 应先断开总开关再更换保险丝，不能利用停电间隙在未断开总开关的情况下更换保险丝
知1－讲

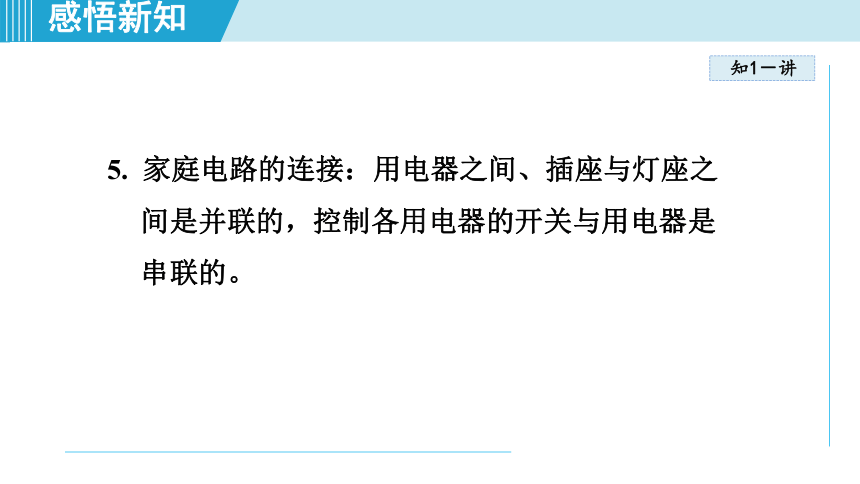

5. 家庭电路的连接：用电器之间、插座与灯座之间是并联的，控制各用电器的开关与用电器是串联的。
知1－讲

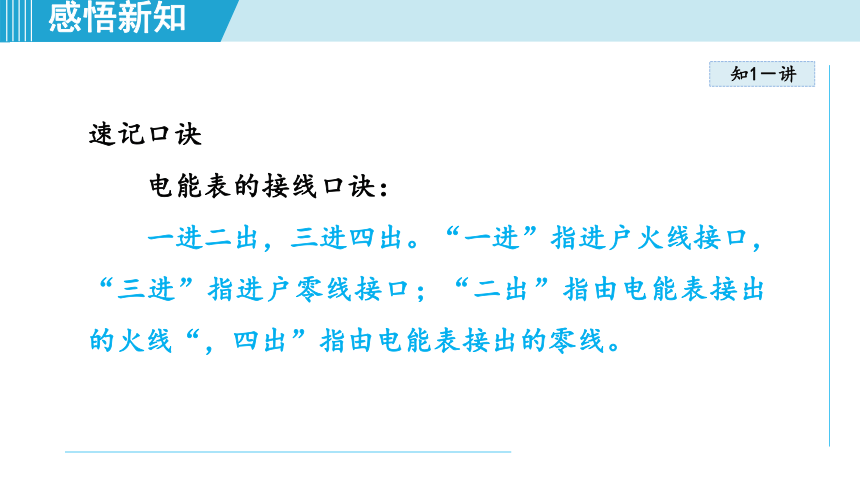

速记口诀
电能表的接线口诀：
一进二出，三进四出。“一进”指进户火线接口， “三进”指进户零线接口；“二出”指由电能表接出的火线“，四出”指由电能表接出的零线。
知1－讲

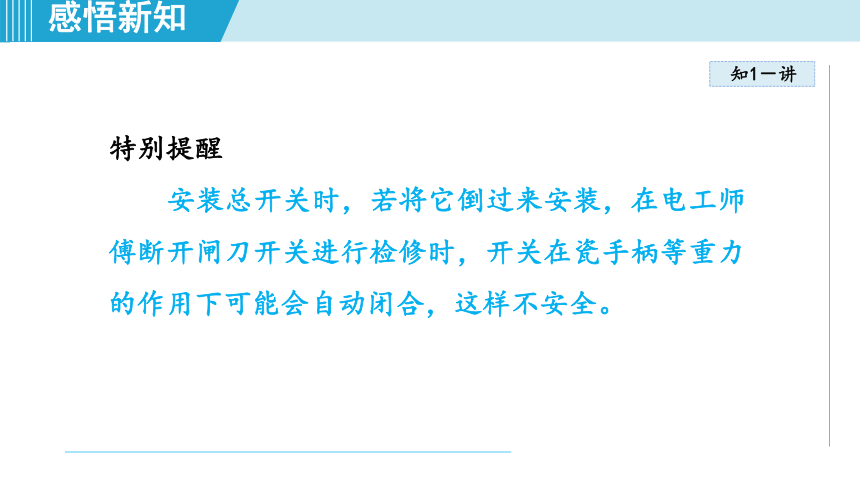

特别提醒
安装总开关时，若将它倒过来安装，在电工师傅断开闸刀开关进行检修时，开关在瓷手柄等重力的作用下可能会自动闭合，这样不安全。
知1－练
例 1

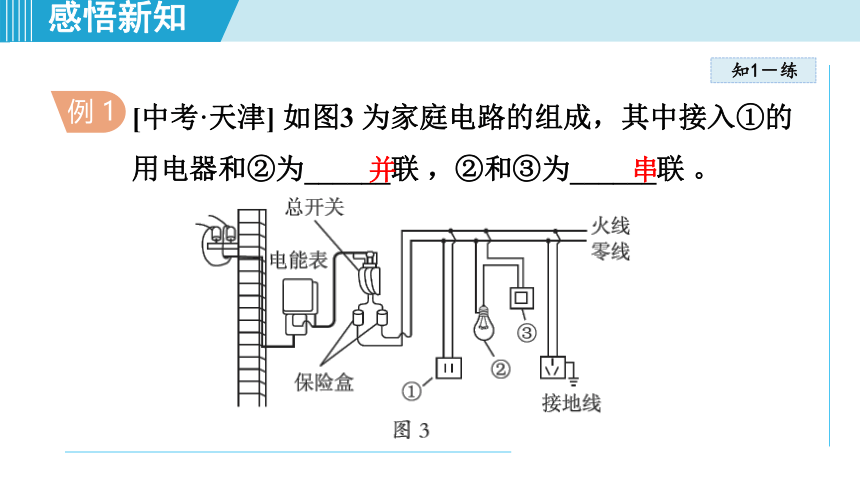

[中考·天津] 如图3 为家庭电路的组成，其中接入①的用电器和②为______联 ，②和③为______联 。
并
串
知1－练

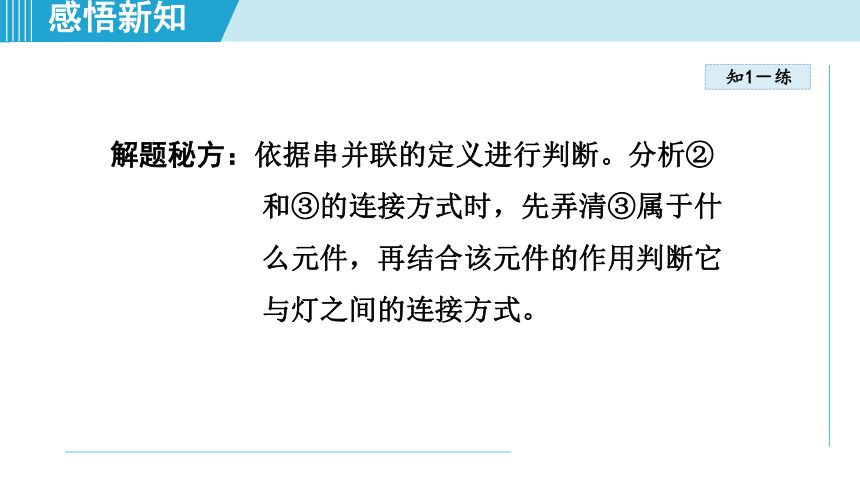

解题秘方：依据串并联的定义进行判断。分析②和③的连接方式时，先弄清③属于什么元件，再结合该元件的作用判断它与灯之间的连接方式。
知1－练

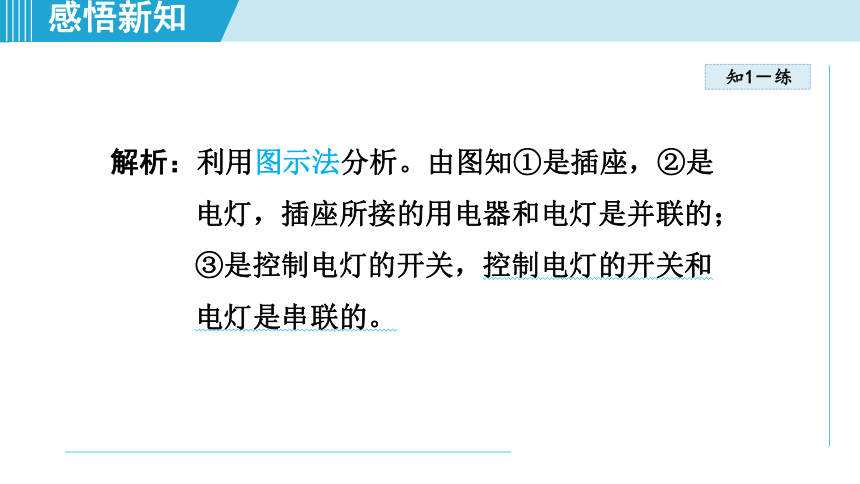

解析：利用图示法分析。由图知①是插座，②是电灯，插座所接的用电器和电灯是并联的；③是控制电灯的开关，控制电灯的开关和电灯是串联的。
知1－练
1-1. [中考·济南] 如图4 甲是家庭电路的实物布线图。图乙依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是(　　)
D
知2－讲
知识点
火线和零线
2
1. 火线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。通常情况下，火线与零线间电压为220 V(火线与大地间电压也为220 V)。零线在入户之前已经和大地相连，因此，零线与大地间电压为零。
知2－讲
2. 试电笔
(1)结构：如图5 甲所示。
(2)作用：辨别火线和零线，
检测用电器的外壳是否与
火线相通(或者说检测用
电器的金属外壳是否带电)
(图乙)。
知2－讲
(3)使用：①使用方法：手指按住笔卡，用笔尖接触被测的导线，手指千万不能接触笔尖金属体。
②原理：当试电笔接触火线时，由火线经试电笔、人体，
到大地间形成通路，有电流流过试电笔和人体，所以试
电笔氖管发光；由于流过该通路的电流很小，对人体不
会造成伤害。
形成通路
知2－讲
特别提醒
正常情况下，零线与大地间电压为零，但电路如果出现故障，则零线与大地间就可能有电压，不能认为零线与大地间电压始终为零。
知2－讲
拓展延伸
试电笔中电阻的作用：
试电笔中的大电阻又称高值电阻。其作用是防止触电。
因为在使用试电笔的时候要求通过人体的电流小于
人体可以承受的最大电流，电压一定时，电阻越大，电
流越小。
知2－练
试电笔中有一个880 kΩ 的高阻值电阻，人体的电阻约为1 100 Ω，已知人体的安全电流为不大于30 mA 的电流，则：
例2
解题秘方：运用公式法计算通过人体的电流，即利用欧姆定律公式I= 计算通过人体的电流，并对比30 mA 的电流值，看是否有触电的危险。
知2－练
(1)利用正确的方法使用试电笔时，通过人体的电流约为多少毫安？人有触电危险吗？
解：通过人体的电流I1= = ≈ 0.25 mA，0.25 mA<30 mA，人无触电危险。
知2－练
(2)若使用试电笔时不慎接触了金属笔尖，通过人体的电流约为多少毫安？人有触电危险吗？
解：通过人体的电流I2== =200 mA，200 mA>30 mA，人有触电危险。
知2－练
2-1. [中考· 江西] 劳动课上，同学们开展了“使用试电笔辨别火线和零线”的活动。如图6 所示，试电笔的氖管发光，说明被检测的插孔与
_______相连，此时，试电笔与
人体之间的连接方式是_______
联的。
火线
串
知3－讲
知识点
三线插头和漏电保护器
3
1. 两孔插座与三孔插座(对比思想)
(1)两孔插座与三孔插座的连接：
两孔插座、
两线插头和用电
器连接的示意图如图7甲所示。
三孔插座、三线插头和
用电器连接的示意图如图乙所示。
知3－讲
拓展延伸
三线插头中有一个脚较长的好处：
接地脚比导电脚长几毫米，在插入三线插头时，接地脚先接触插座内的接地线，这样可先形成接地保护，后接通电源；反之，在拔出三线插头时，接地脚后断开。如果家用电器的金属外壳由于绝缘体损坏等原因而带电，这时接地脚就会形成接地短路，使家用电器的金属外壳接地而对地放电，起到安全保护的作用。
(2)两孔插座与三孔插座的对比：
知3－讲
接线 适用范围 优点
两孔插座 适用于外壳绝缘的用电器和设备 结构简单，连接方便
三孔插座 适用于外壳为金属的用电器 能在用电器外壳带电时起保护作用
2. 接地 用电器的金属外壳接地可以防触电，可以从以下两个角度理解：
角度一：将三线插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。这时人接触用电器的金属外壳，相当于接触地线，不会发生触电危险。
知3－讲
角度二：若用电器金属外壳与火线相通，由于人体电阻远大于导线电阻，这就相当于导线将人体短路了，故电流由导线流入大地，而不会流过人体。
知3－讲
3. 漏电保护器
(1)当漏电保护器测得通过火线和零线的电流不相等时，漏电保护器会迅速切断电流。
(2)漏电保护器模拟电路，如图8 所示。
知3－讲
知3－讲
特别提醒
空气开关与漏电保护器:
空气开关作用于线路故障保护，能在短路时自动断开线路；漏电保护器则作用于人体触电保护，能够在人发生触电时，起到“跳闸”作用。
知3－练
[中考·天津] 如图9 甲所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图乙中连接正确的是( )
例 3
知3－练
解题秘方：熟记口诀“左零右火上接地”，即左孔接零线，右孔接火线，上孔接地线。按照这个速记进行分析或连接。
答案：C
知3－练
3-1. [中考· 吉林] 如图10 是人们常用的插线板。可以用________来判断插孔接的是火线还是零线；当把三线插头插入三孔插座中时，用电器的金属外壳就会与________ 相连，以防止触电事故的发生。
试电笔
大地
家庭电路
家庭电路
组成 连接
进户线→电能表→总开关
↓
插座、用电器←保险装置
保险丝
空气开关
漏电保
护器
试电笔
火线
零线
三线插头
三孔插座
