电压

课件42张PPT。电 压 第十六章 第１节金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？　　两次实验小灯泡的亮度相同吗？

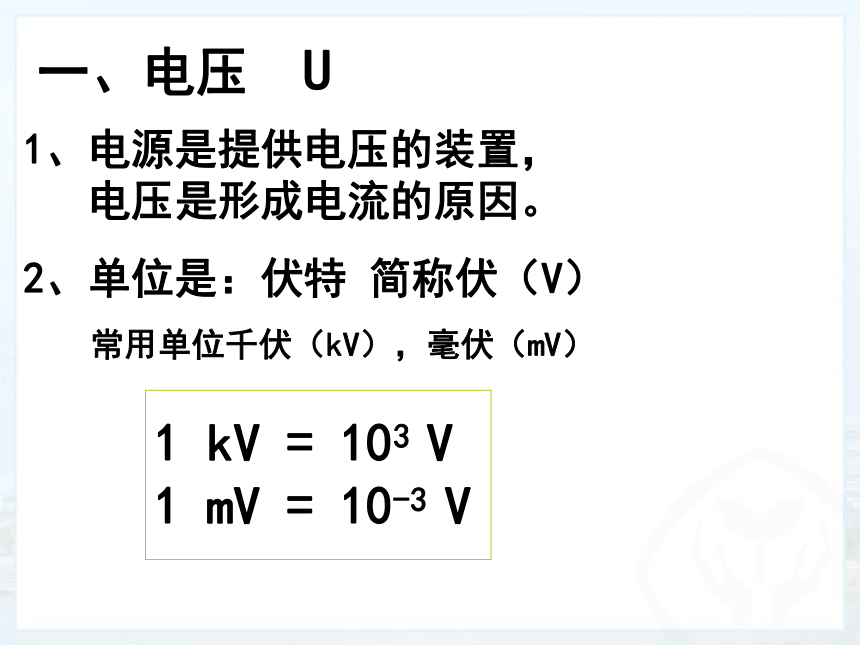

　　你认为是什么原因引起的？1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV） 一、电压U1 kV = 103 V

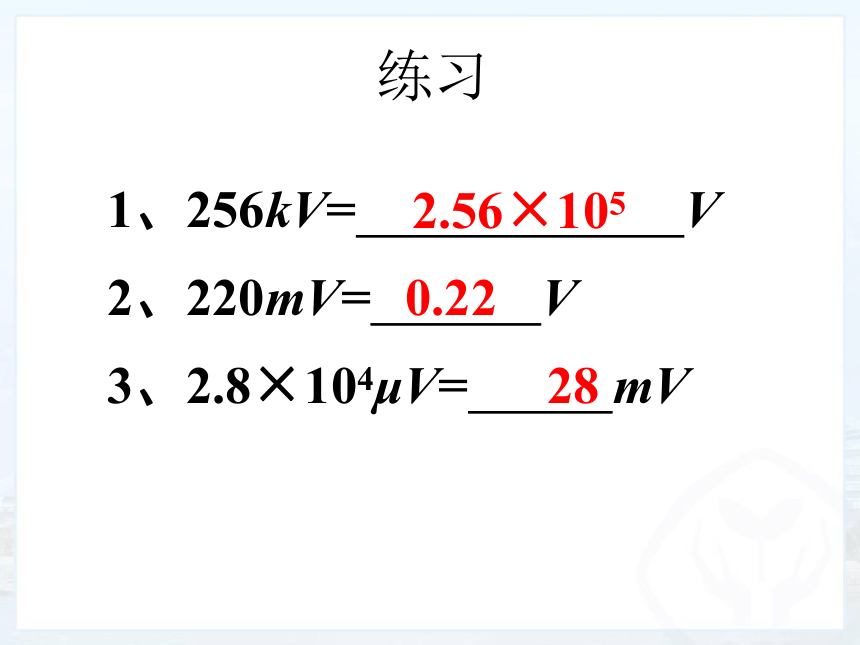

1 mV = 10-3 V练习1、256kV= V2、220mV= V3、2.8×104μV= mV2.56×1050.2228 电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。

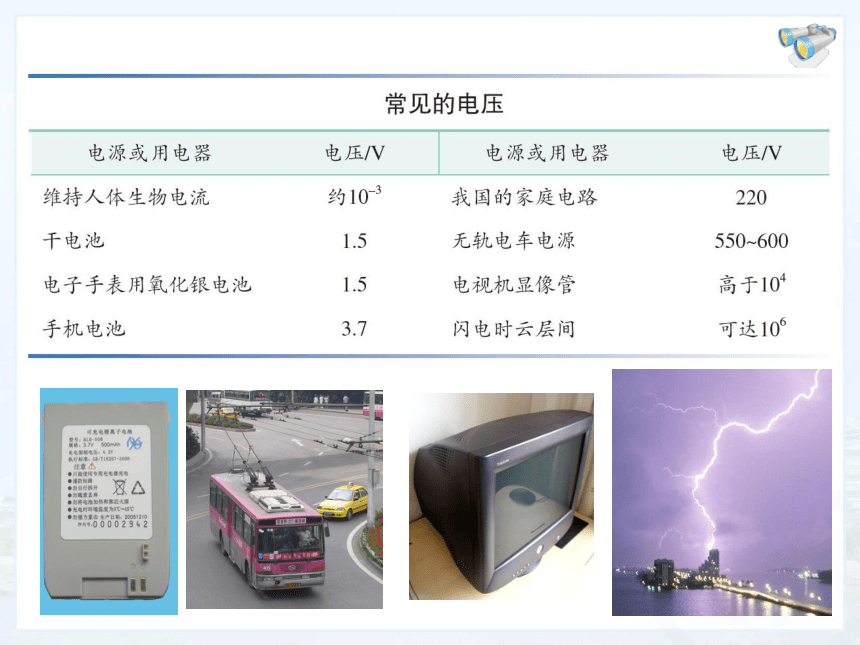

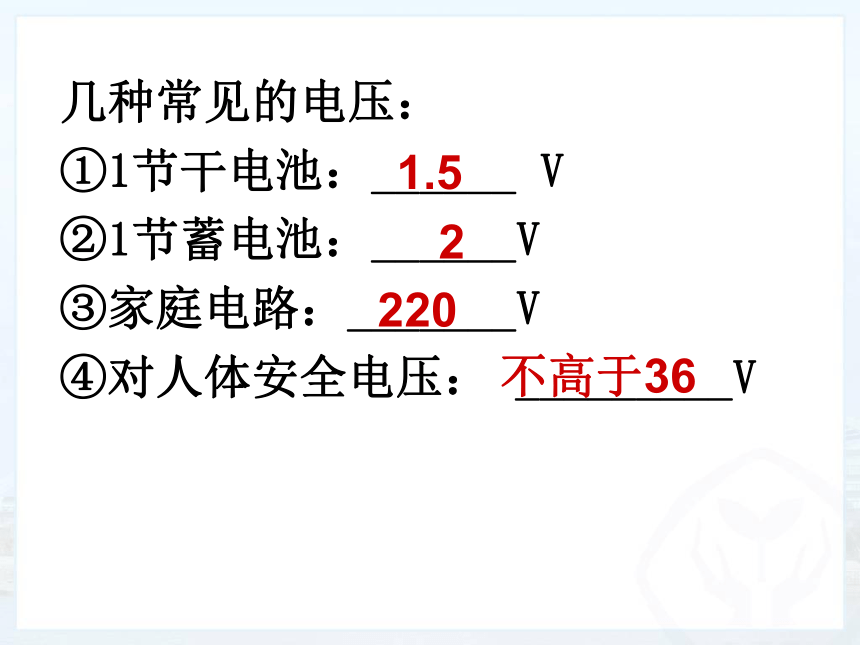

几种常见的电压：
①1节干电池：______ V
②1节蓄电池：______V
③家庭电路：_______V
④对人体安全电压： _________V

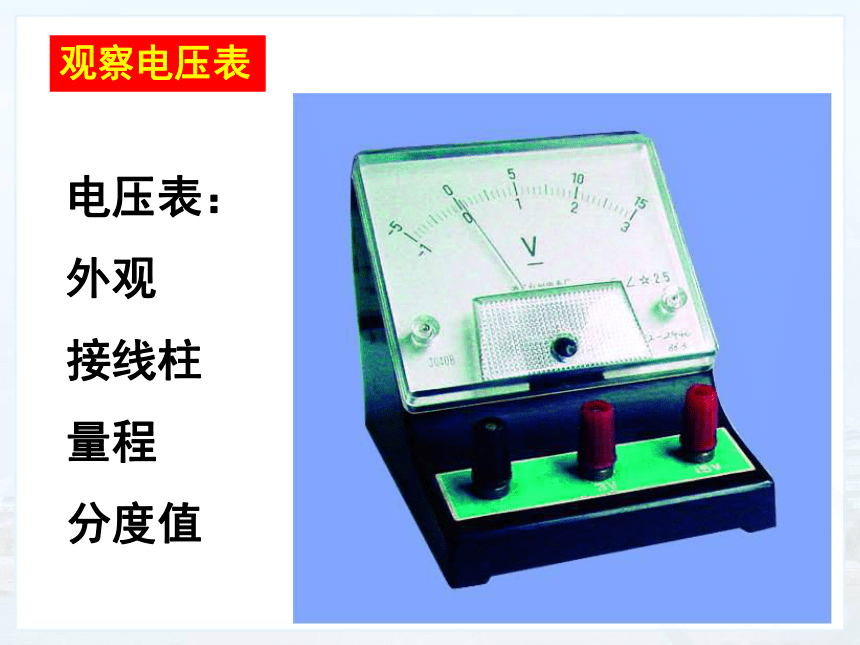

1.52220不高于36二、电压的测量——电压表315观察电压表电压表：
外观
接线柱
量程
分度值　　（2）电压表的读数　　读数步骤：　　第一步，看量程；　　第二步，看最小分度值；　　第三步，读数。量 程：0-3V；0-15V
分度值：0.1V；0.5V2 V　　2．三个表的读数各是多少？12.5 V1 V电压表的读数电压表的读数电压表的读数电压表的读数电压表的读数电压表的读数三、电压表的使用：
１、电压表必须并联在被测电路两端
２、使电流从 “＋”接线柱流入电压表，
从“－”接线柱流出电压表。
３、选择合适的量程(若不能判断，则先用
大量程“试触”，然后再选择合适的量程)。
４、电压表可以直接接在电源两极，测出电源电压 判断下列电压表的连接 是否正确判断下列电压表的连接 是否正确判断下列电压表分别测的
是谁的电压？L1L2　　连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。　　画出对应的电路图。电压
表测
L1两
端的
电压小试身手在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压？电压表测L2
两端的电压V2L2L1在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压电压表测L2两端的电压+-+-将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L2下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C下图是用电压表测量小灯泡 电压的电路图，
其中正确的是 （ ）Ｂ如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？４、如图所示，图中电压表Ｖ１测的是灯______
两端的电压，电压表Ｖ２测的是灯________两端
的电压，电压表Ｖ测的是灯___________两端的
电压Ｌ１Ｌ２Ｌ１和Ｌ２在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏D5.图6—5中，a表和b表是测电流和电压的电表，
下列说法中正确的是（ ）
(A)a、b都是电流表
(B)a、b都是电压表
(C)a是电压表，b是电流表
(D)a是电流表，b是电压表D如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表1、使用前都要校零。2、使用时必须让电流从“+”接线柱流进去，从“－”接线柱流出来。3、被测电流或电压的大小都不能超出电表的量程。电压表与电流表(相同点)与被测用电器并联可以与电源直接相连不能与电源直接相连与被测用电器串联电压表与电流表(不同点)电流单位---- 安培电压单位----伏特　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
