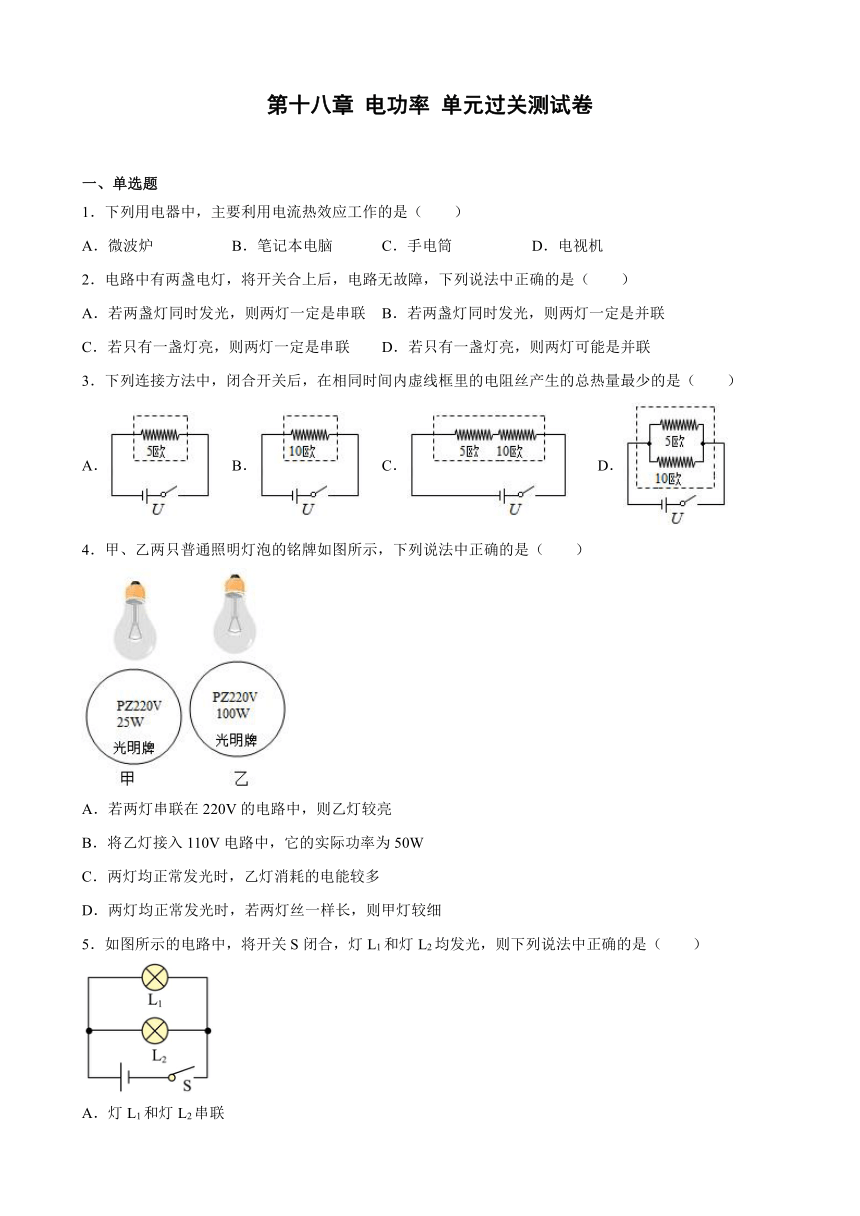

第十八章 电功率 单元过关测试卷
一、单选题
1．下列用电器中，主要利用电流热效应工作的是（　　）
A．微波炉 B．笔记本电脑 C．手电筒 D．电视机
2．电路中有两盏电灯，将开关合上后，电路无故障，下列说法中正确的是（　　）
A．若两盏灯同时发光，则两灯一定是串联 B．若两盏灯同时发光，则两灯一定是并联
C．若只有一盏灯亮，则两灯一定是串联 D．若只有一盏灯亮，则两灯可能是并联
3．下列连接方法中，闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最少的是（　　）
A． B． C． D．
4．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（　　）
A．若两灯串联在220V的电路中，则乙灯较亮
B．将乙灯接入110V电路中，它的实际功率为50W
C．两灯均正常发光时，乙灯消耗的电能较多
D．两灯均正常发光时，若两灯丝一样长，则甲灯较细
5．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是（　　）
A．灯L1和灯L2串联
B．灯L1比灯L2明亮
C．通过灯L1和灯L2的电流一定相等
D．灯L1和灯L2两端的电压一定相等

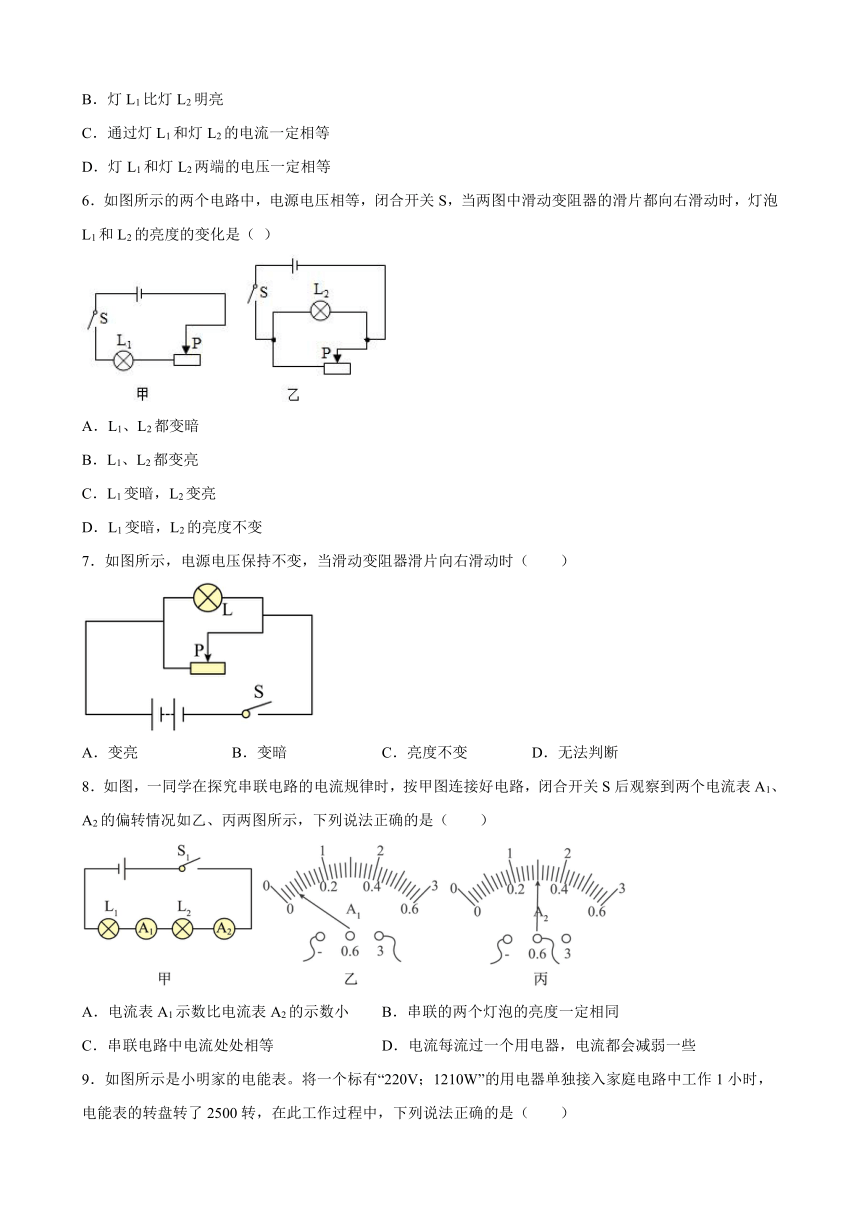

6．如图所示的两个电路中，电源电压相等，闭合开关S，当两图中滑动变阻器的滑片都向右滑动时，灯泡L1和L2的亮度的变化是（ ）
A．L1、L2都变暗
B．L1、L2都变亮
C．L1变暗，L2变亮
D．L1变暗，L2的亮度不变
7．如图所示，电源电压保持不变，当滑动变阻器滑片向右滑动时（　　）
A．变亮 B．变暗 C．亮度不变 D．无法判断
8．如图，一同学在探究串联电路的电流规律时，按甲图连接好电路，闭合开关S后观察到两个电流表A1、A2的偏转情况如乙、丙两图所示，下列说法正确的是（　　）
A．电流表A1示数比电流表A2的示数小 B．串联的两个灯泡的亮度一定相同
C．串联电路中电流处处相等 D．电流每流过一个用电器，电流都会减弱一些

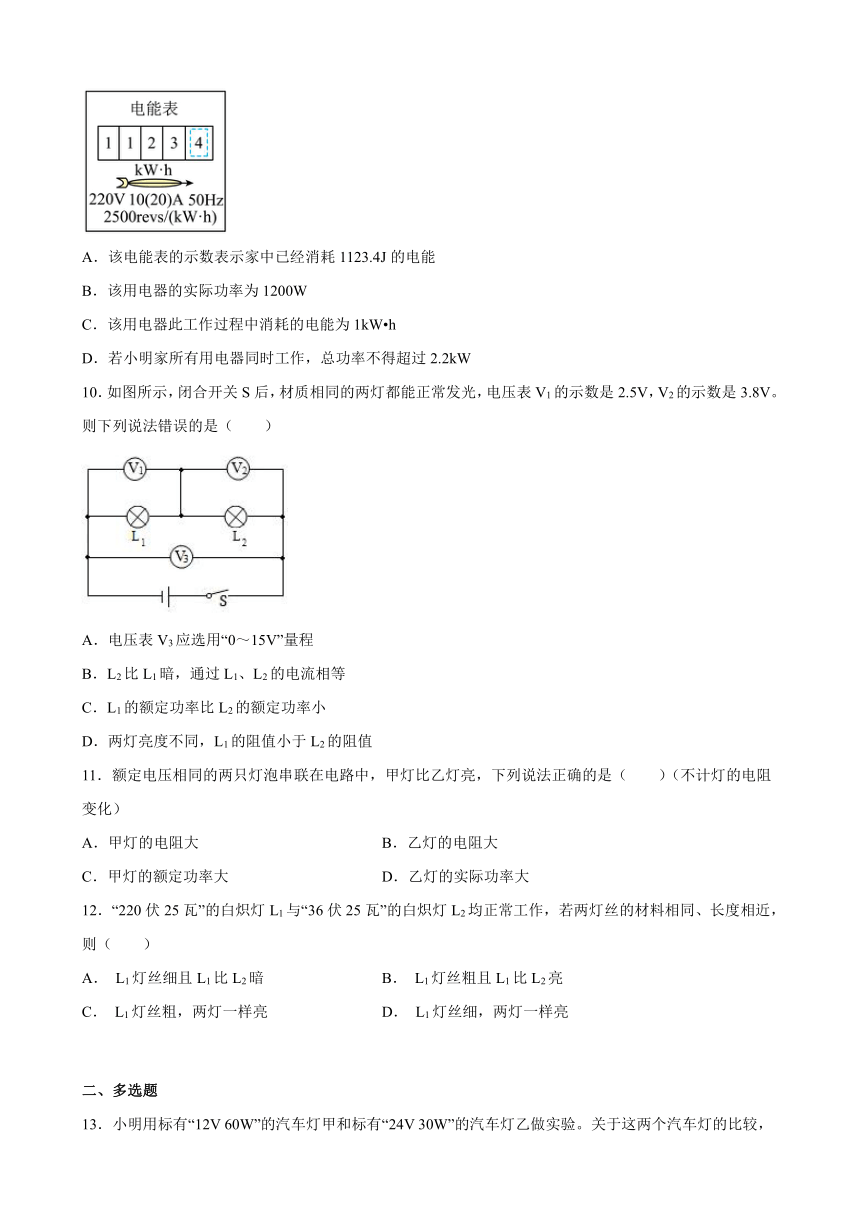

9．如图所示是小明家的电能表。将一个标有“220V；1210W”的用电器单独接入家庭电路中工作1小时，电能表的转盘转了2500转，在此工作过程中，下列说法正确的是（　　）
A．该电能表的示数表示家中已经消耗1123.4J的电能
B．该用电器的实际功率为1200W
C．该用电器此工作过程中消耗的电能为1kW h
D．若小明家所有用电器同时工作，总功率不得超过2.2kW
10．如图所示，闭合开关S后，材质相同的两灯都能正常发光，电压表V1的示数是2.5V，V2的示数是3.8V。则下列说法错误的是（　　）
A．电压表V3应选用“0～15V”量程
B．L2比L1暗，通过L1、L2的电流相等
C．L1的额定功率比L2的额定功率小
D．两灯亮度不同，L1的阻值小于L2的阻值
11．额定电压相同的两只灯泡串联在电路中，甲灯比乙灯亮，下列说法正确的是（　　）（不计灯的电阻变化）
A．甲灯的电阻大 B．乙灯的电阻大
C．甲灯的额定功率大 D．乙灯的实际功率大
12．“220伏25瓦”的白炽灯L1与“36伏25瓦”的白炽灯L2均正常工作，若两灯丝的材料相同、长度相近，则（　　）
A． L1灯丝细且L1比L2暗 B． L1灯丝粗且L1比L2亮
C． L1灯丝粗，两灯一样亮 D． L1灯丝细，两灯一样亮
二、多选题
13．小明用标有“12V 60W”的汽车灯甲和标有“24V 30W”的汽车灯乙做实验。关于这两个汽车灯的比较，下列说法中正确的是（　　）
A．甲灯的额定功率一定大于乙灯的额定功率
B．甲灯的实际功率一定大于乙灯的实际功率
C．甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少
D．甲灯和乙灯均正常工作，且消耗相同的电能时，甲灯工作的时间比乙灯短

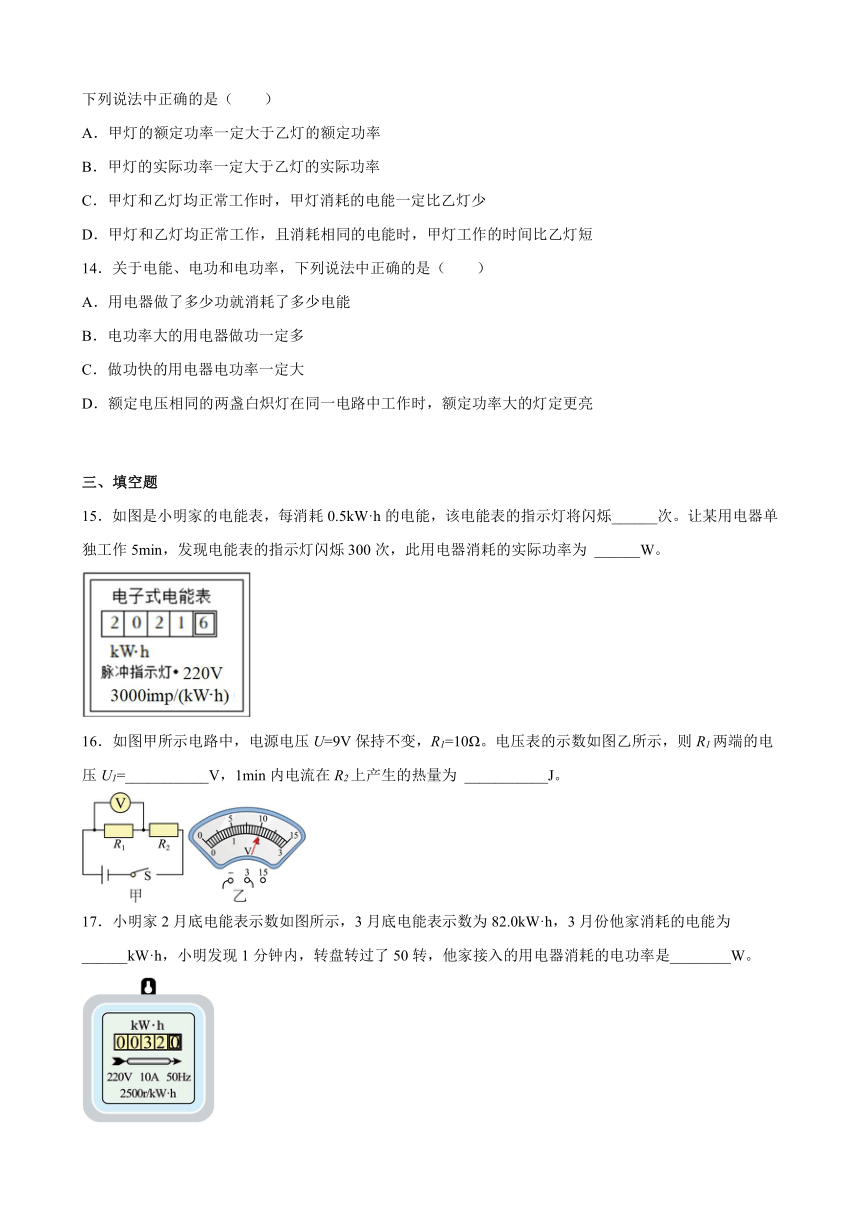

14．关于电能、电功和电功率，下列说法中正确的是（　　）
A．用电器做了多少功就消耗了多少电能
B．电功率大的用电器做功一定多
C．做功快的用电器电功率一定大
D．额定电压相同的两盏白炽灯在同一电路中工作时，额定功率大的灯定更亮
三、填空题
15．如图是小明家的电能表，每消耗0.5kW·h的电能，该电能表的指示灯将闪烁______次。让某用电器单独工作5min，发现电能表的指示灯闪烁300次，此用电器消耗的实际功率为 ______W。
16．如图甲所示电路中，电源电压U=9V保持不变，R1=10Ω。电压表的示数如图乙所示，则R1两端的电压U1=___________V，1min内电流在R2上产生的热量为 ___________J。
17．小明家2月底电能表示数如图所示，3月底电能表示数为82.0kW·h，3月份他家消耗的电能为______kW·h，小明发现1分钟内，转盘转过了50转，他家接入的用电器消耗的电功率是________W。
18．题图甲是体育考试用到的坐位体前屈测试仪，原理如图乙所示，闭合开关，测试者把挡板P从B端推到A端的过程中，电流表的示数______，电压表的示数______，整个电路消耗的功率______（以上三空均选填“变大”“变小”或“不变”）。
　
19．一个白炽灯泡铭牌上标有“220V 100W”字样，则这盏灯的灯丝电阻为______ Ω。如果灯丝断了之后，重新将灯丝搭上，设灯丝电阻变为440Ω，通电后，则灯丝中实际电流为______ A；实际功率为______ W，通电1min后，灯丝实际消耗的电能为______ J（假设灯丝电阻不随温度改变）。
20．某款家用吸尘器额定电压为220V，额定电流为4A，吸尘器正常工作的额定功率为______W；正常工作时，吸尘器电动机线圈的发热功率为32W，则电动机线圈的电阻为 ______Ω，该电动机的效率为______。（结果保留一位小数）
四、实验题
21．小汇做“测定小灯泡的电功率”实验，实验器材齐全且完好．电源有两个（电压分别为4伏、6伏）、待测小灯（标有“2.5V”字样）、滑动变阻器有（A:“5Ω3A”和B:“10Ω2A”）两种规格．他选择器材正确连接电路后，移动滑片使变阻器连入电路的电阻最大，闭合电键时，发现小灯发光较刺眼，电流表的示数如图所示．
①此时电流表的示数___安，所用的滑动变阻器____（选填“A”或“B”）．
②为了测出小灯泡的额定电功率，接下来的主要实验操作是：____．
③若小灯正常发光时的电流为0.3安，则小灯的额定功率为____瓦．
22．某实验小组的同学们用图甲所示器材测量小灯泡的电功率，待测小灯泡的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器的规格为“20Ω1A”．
（1）请你用笔画线代替导线，把图甲中电路连接完整．
( )
（2）连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡都不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因是 _____________ ．
（3）排除故障后，继续实验．当灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为 _______ W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向 _____ （选填“左”或“右”）端滑动．
（5）测量小灯泡的电功率 ________ （选填“需要”或“不需要”）多次测量求平均值，原因是 __________ ．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测 ________ （选填“电压”或“电流”）值偏大引起小灯跑电功率偏大的．
五、计算题
23．如图，将一个标有“2.5V 1W”的小灯泡L接入电源电压为3V的电路中。闭合开关，调节滑动变阻器的滑片P使小灯泡正常发光，计算：
(1)此时小灯泡的电阻；
(2)此时滑动变阻器接入电路中的阻值；
(3)小灯泡正常发光60s，整个电路消耗的电能
24．如图所示，电源电压恒为6V，电阻R1为10Ω，当开关S闭合后，电压表的示数为4V。求：
(1)电路中的电流；
(2)通电1分钟，电阻R2消耗的电能。
25．如图所示，电源电压为6V，只闭合开关S1，电流表示数为0.3A；闭合开关S1和S2，电流表的示数为0.5A。求：
(1)电阻R1的阻值；
(2)通电10秒钟电阻R2产生的热量。
参考答案：
1．C
2．D
3．C
4．D
5．D
6．D
7．C
8．C
9．C
10．B
11．A
12．D
13．AD
14．AC
15． 1500 1200
16． 2 84
17． 50 1200
18． 不变 变大 不变
19． 484 0.5 110 6600
20． 880 2 96.4%
21． 0.32 B 换用4伏电源，闭合电键，将滑动变阻器滑片向电阻变小处滑动，观察到电压表示数为2.5伏时，读出电流的大小 0.75
22． 小灯泡的灯丝断了 0.76 右 不需要 灯泡在不同电压下的功率不同 电流
23．(1)6.25Ω；(2)1.25Ω；(3)72J
24．(1)0.2A；(2) 48J
25．(1) 30Ω；(2) 18J
