2022—2023学年人教物理八年级上册第5章 透镜及其应用 练习题（word版有答案）

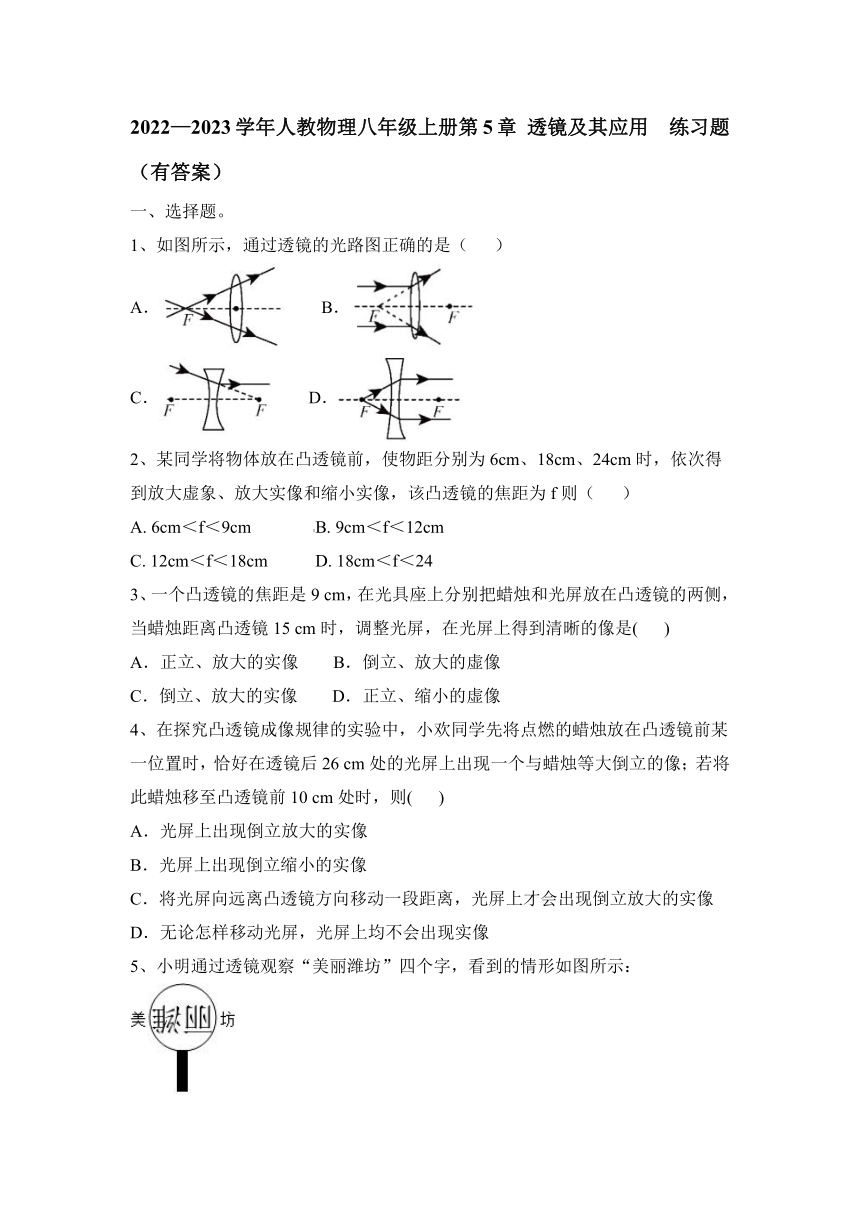

2022—2023学年人教物理八年级上册第5章 透镜及其应用 练习题（有答案）
一、选择题。
1、如图所示，通过透镜的光路图正确的是（ ）
A． B．
C． D．
2、某同学将物体放在凸透镜前，使物距分别为6cm、18cm、24cm时，依次得到放大虚象、放大实像和缩小实像，该凸透镜的焦距为f则（ ）
A. 6cm＜f＜9cm B. 9cm＜f＜12cm
C. 12cm＜f＜18cm D. 18cm＜f＜24
3、一个凸透镜的焦距是9 cm，在光具座上分别把蜡烛和光屏放在凸透镜的两侧，当蜡烛距离凸透镜15 cm时，调整光屏，在光屏上得到清晰的像是( )
A．正立、放大的实像 B．倒立、放大的虚像
C．倒立、放大的实像 D．正立、缩小的虚像
4、在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在透镜后26 cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10 cm处时，则( )
A．光屏上出现倒立放大的实像
B．光屏上出现倒立缩小的实像
C．将光屏向远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像
D．无论怎样移动光屏，光屏上均不会出现实像
5、小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示：
下列说法正确的是（　　）
A．该透镜只能成放大的像 B．该透镜可以用作近视眼镜
C．该透镜可以用作照相机镜头 D．字到透镜的距离小于此透镜的焦距
6、人的眼睛好比一架照相机，从物体射来的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是(　　)
A．倒立、放大的实像　　B．正立、缩小的虚像
C．倒立、缩小的实像 D．正立、放大的虚像
7、如图所示，物体对眼睛所成的视角决定了物体在视网膜上所成像的大小，视角越大，所成的像越大，眼睛看物体就越清楚。视角大小不仅和物体大小有关，还和物体到眼睛的距离有关下面四种情况中，眼睛感到最长的物体是（ ）
A. 站在 远的 高的人
B. 远的一棵 高的小树
C. 远的 高的栏杆
D. 远的 高的竹竿
*8、小明在“探究凸透镜成像规律”的实验中,根据测得的数据得到了物距u跟像距v之间关系的图象,如图所示,则下列判断正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当时,在光屏上能得到一个缩小的像
C. 把物体从距凸透镜15cm处移动到30cm处的过程中,像逐渐变小
D. 当时成放大的像,投影仪就是根据这一原理制成的
9、如图手术是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
10、在放映幻灯片时，要使得银幕上的像更大一些，下列操作中正确的是（ ）
A. 使幻灯机靠近银幕，并使幻灯片与镜头的距离变大
B. 使幻灯机远离银幕，并使幻灯片与镜头的距离变大
C. 使幻灯机靠近银幕，并使幻灯片与镜头的距离变小
D. 使幻灯机远离银幕，并使幻灯片与镜头的距离变小
11、图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确的是（　　）
A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间
B．白墙上呈现的是手机画面倒立、放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射
12、常见的视力缺陷有近视和远视。如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型及矫正视力应该配戴的透镜种类是　　)
A．远视眼，凸透镜　　　B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
13、用显微镜和开普勒望远望观察物体，下列说法中正确的是（ ）
A. 显微镜和望远镜的物镜作用相同，都能得到物体倒立、放大的实像
B. 显微镜和望远镜的目镜作用相同，都能将物镜成的像放大
C. 用显微镜和望远镜所观察的像与物体比较都是放大的
D. 用显微镜和望远镜观察物体时，为得到正立的像’都应先将物体倒放
14、平行光线通过后能够会聚于一点的透镜可能是（ ）
A．凸镜 B．凹镜 C．凸透镜 D．凹透镜
15、小丽在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了烛焰清晰的像。则下列说法不正确的是（　　）
A．图中光屏上的像与投影仪成像性质相同
B．小丽用不透明的书挡住烛焰的上半部分，光屏上仍能成完整的像
C．如果将图中光屏和蜡烛换个位置，光屏上仍能承 接清晰的像，成像性质与投影仪成像相同
D．小丽摘下自己戴的近视眼镜，将镜片放在图中蜡烛和透镜之间，应将光屏向右移动 才能承接清晰的像
二、填空题。
16、从空气射入凹透镜的平行光，经凹透镜后变得________，因此，凹透镜也叫做________透镜．
17、为了公民的安全，公安部门在很多路口安装监控摄像头，如图所示，它可以拍下作案嫌疑人的现场照片，拍照时，摄像头的镜头相当于一个________（选填“凸”或“凹”）透镜，所成的像是缩小的________（选填“实”或“虚”）像。

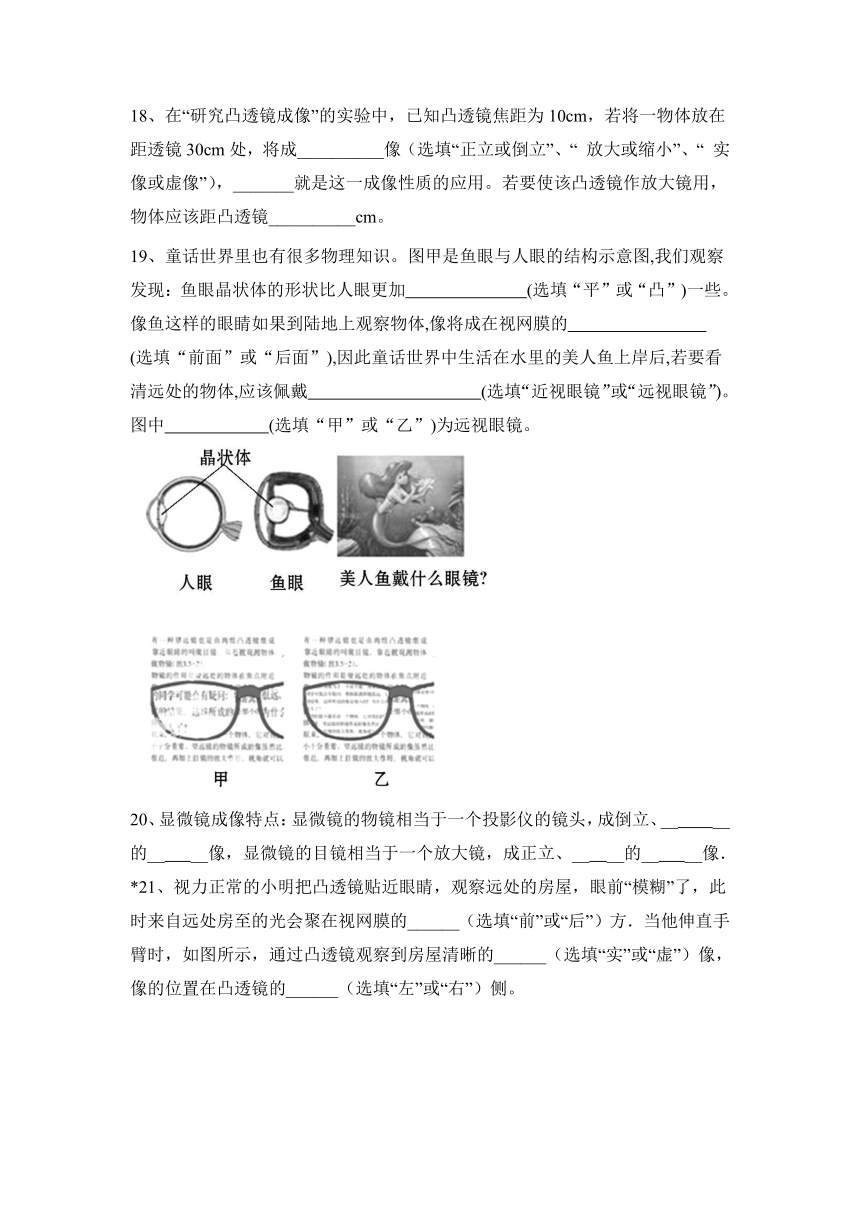

18、在“研究凸透镜成像”的实验中，已知凸透镜焦距为10cm，若将一物体放在距透镜30cm处，将成__________像（选填“正立或倒立”、“ 放大或缩小”、“ 实像或虚像”），_______就是这一成像性质的应用。若要使该凸透镜作放大镜用，物体应该距凸透镜__________cm。
19、童话世界里也有很多物理知识。图甲是鱼眼与人眼的结构示意图,我们观察发现：鱼眼晶状体的形状比人眼更加　　　　　　　(选填“平”或“凸”)一些。像鱼这样的眼睛如果到陆地上观察物体,像将成在视网膜的　　　　　　　　
(选填“前面”或“后面”),因此童话世界中生活在水里的美人鱼上岸后,若要看清远处的物体,应该佩戴　　　　　　　　　　(选填“近视眼镜”或“远视眼镜”)。图中　　　　　　(选填“甲”或“乙”)为远视眼镜。
20、显微镜成像特点：显微镜的物镜相当于一个投影仪的镜头，成倒立、__ __的__ __像，显微镜的目镜相当于一个放大镜，成正立、__ __的__ __像．
*21、视力正常的小明把凸透镜贴近眼睛，观察远处的房屋，眼前“模糊”了，此时来自远处房至的光会聚在视网膜的______（选填“前”或“后”）方．当他伸直手臂时，如图所示，通过凸透镜观察到房屋清晰的______（选填“实”或“虚”）像，像的位置在凸透镜的______（选填“左”或“右”）侧。
22、如图甲所示，光通过三棱镜后向_____（选填“顶点”或“底边”）偏折.如图乙和丙是两种透镜，可近似看作三棱镜和玻璃块的不同组合装置，由图可以看出，凸透镜对光有_____作用，凹透镜对光有_____作用.
三、作图题。
23、图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．
四、实验题。
24、王卓利用如图所示的装置做“探究凸透镜成像规律”的实验，凸透镜的焦距为10 cm.
(1)若将蜡烛从图示位置移至20 cm刻度处，为了在光屏上得到清晰的像，他应将光屏__ __(填“靠近”或“远离”)凸透镜．当光屏上获得清晰的像时，保持凸透镜的位置不变，将蜡烛与光屏的位置互换，光屏上__ __(填“能”或“不能”)得到清晰的像．
(2)他将装置恢复到如图所示的位置，再将光屏向右移动一段距离，像变得模糊了，要使像再次变得清晰，他应在蜡烛和透镜之间加一块__ __(填“凸”或“凹”)透镜．
(3)随着实验的进行，蜡烛变短，要使蜡烛的像回到光屏的中央，可将凸透镜向__ __(填“上”或“下”)移动．
五、计算类题。
25、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
2022—2023学年人教物理八年级上册第5章 透镜及其应用 练习题（有答案）
一、选择题。
1、如图所示，通过透镜的光路图正确的是（ ）
A． B．
C． D．
【答案】C
2、某同学将物体放在凸透镜前，使物距分别为6cm、18cm、24cm时，依次得到放大虚象、放大实像和缩小实像，该凸透镜的焦距为f则（ ）
A. 6cm＜f＜9cm B. 9cm＜f＜12cm
C. 12cm＜f＜18cm D. 18cm＜f＜24
【答案】B
3、一个凸透镜的焦距是9 cm，在光具座上分别把蜡烛和光屏放在凸透镜的两侧，当蜡烛距离凸透镜15 cm时，调整光屏，在光屏上得到清晰的像是( )
A．正立、放大的实像 B．倒立、放大的虚像
C．倒立、放大的实像 D．正立、缩小的虚像
【答案】C
4、在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在透镜后26 cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10 cm处时，则( )
A．光屏上出现倒立放大的实像
B．光屏上出现倒立缩小的实像
C．将光屏向远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像
D．无论怎样移动光屏，光屏上均不会出现实像
【答案】D
5、小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示：
下列说法正确的是（　　）
A．该透镜只能成放大的像 B．该透镜可以用作近视眼镜
C．该透镜可以用作照相机镜头 D．字到透镜的距离小于此透镜的焦距
【答案】C
6、人的眼睛好比一架照相机，从物体射来的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是(　　)
A．倒立、放大的实像　　B．正立、缩小的虚像
C．倒立、缩小的实像 D．正立、放大的虚像
【答案】C　
7、如图所示，物体对眼睛所成的视角决定了物体在视网膜上所成像的大小，视角越大，所成的像越大，眼睛看物体就越清楚。视角大小不仅和物体大小有关，还和物体到眼睛的距离有关下面四种情况中，眼睛感到最长的物体是（ ）
A. 站在 远的 高的人
B. 远的一棵 高的小树
C. 远的 高的栏杆
D. 远的 高的竹竿
【答案】B
*8、小明在“探究凸透镜成像规律”的实验中,根据测得的数据得到了物距u跟像距v之间关系的图象,如图所示,则下列判断正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当时,在光屏上能得到一个缩小的像
C. 把物体从距凸透镜15cm处移动到30cm处的过程中,像逐渐变小
D. 当时成放大的像,投影仪就是根据这一原理制成的
【答案】C
9、如图手术是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
【答案】C
10、在放映幻灯片时，要使得银幕上的像更大一些，下列操作中正确的是（ ）
A. 使幻灯机靠近银幕，并使幻灯片与镜头的距离变大
B. 使幻灯机远离银幕，并使幻灯片与镜头的距离变大
C. 使幻灯机靠近银幕，并使幻灯片与镜头的距离变小
D. 使幻灯机远离银幕，并使幻灯片与镜头的距离变小
【答案】D
11、图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确的是（　　）
A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间
B．白墙上呈现的是手机画面倒立、放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射
【答案】C
12、常见的视力缺陷有近视和远视。如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型及矫正视力应该配戴的透镜种类是　　)
A．远视眼，凸透镜　　　B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
【答案】D
13、用显微镜和开普勒望远望观察物体，下列说法中正确的是（ ）
A. 显微镜和望远镜的物镜作用相同，都能得到物体倒立、放大的实像
B. 显微镜和望远镜的目镜作用相同，都能将物镜成的像放大
C. 用显微镜和望远镜所观察的像与物体比较都是放大的
D. 用显微镜和望远镜观察物体时，为得到正立的像’都应先将物体倒放
【答案】B
14、平行光线通过后能够会聚于一点的透镜可能是（ ）
A．凸镜 B．凹镜 C．凸透镜 D．凹透镜
【答案】C
15、小丽在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了烛焰清晰的像。则下列说法不正确的是（　　）
A．图中光屏上的像与投影仪成像性质相同
B．小丽用不透明的书挡住烛焰的上半部分，光屏上仍能成完整的像
C．如果将图中光屏和蜡烛换个位置，光屏上仍能承 接清晰的像，成像性质与投影仪成像相同
D．小丽摘下自己戴的近视眼镜，将镜片放在图中蜡烛和透镜之间，应将光屏向右移动 才能承接清晰的像
【答案】A
二、填空题。
16、从空气射入凹透镜的平行光，经凹透镜后变得________，因此，凹透镜也叫做________透镜．
【答案】发散 发散
17、为了公民的安全，公安部门在很多路口安装监控摄像头，如图所示，它可以拍下作案嫌疑人的现场照片，拍照时，摄像头的镜头相当于一个________（选填“凸”或“凹”）透镜，所成的像是缩小的________（选填“实”或“虚”）像。
【答案】凸；实
18、在“研究凸透镜成像”的实验中，已知凸透镜焦距为10cm，若将一物体放在距透镜30cm处，将成__________像（选填“正立或倒立”、“ 放大或缩小”、“ 实像或虚像”），_______就是这一成像性质的应用。若要使该凸透镜作放大镜用，物体应该距凸透镜__________cm。
【答案】倒立缩小的实像 照相机 小于10
19、童话世界里也有很多物理知识。图甲是鱼眼与人眼的结构示意图,我们观察发现：鱼眼晶状体的形状比人眼更加　　　　　　　(选填“平”或“凸”)一些。像鱼这样的眼睛如果到陆地上观察物体,像将成在视网膜的　　　　　　　　
(选填“前面”或“后面”),因此童话世界中生活在水里的美人鱼上岸后,若要看清远处的物体,应该佩戴　　　　　　　　　　(选填“近视眼镜”或“远视眼镜”)。图中　　　　　　(选填“甲”或“乙”)为远视眼镜。
【答案】凸　前面　近视眼镜　甲
20、显微镜成像特点：显微镜的物镜相当于一个投影仪的镜头，成倒立、
__ __的__ __像，显微镜的目镜相当于一个放大镜，成正立、__ __的__ __像．
【答案】放大 实 放大 虚
*21、视力正常的小明把凸透镜贴近眼睛，观察远处的房屋，眼前“模糊”了，此时来自远处房至的光会聚在视网膜的______（选填“前”或“后”）方．当他伸直手臂时，如图所示，通过凸透镜观察到房屋清晰的______（选填“实”或“虚”）像，像的位置在凸透镜的______（选填“左”或“右”）侧。
【答案】前 实 右
22、如图甲所示，光通过三棱镜后向_____（选填“顶点”或“底边”）偏折.如图乙和丙是两种透镜，可近似看作三棱镜和玻璃块的不同组合装置，由图可以看出，凸透镜对光有_____作用，凹透镜对光有_____作用.
【答案】底边 会聚 发散
三、作图题。
23、图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．
【答案】如图所示：
四、实验题。
24、王卓利用如图所示的装置做“探究凸透镜成像规律”的实验，凸透镜的焦距为10 cm.
(1)若将蜡烛从图示位置移至20 cm刻度处，为了在光屏上得到清晰的像，他应将光屏__ __(填“靠近”或“远离”)凸透镜．当光屏上获得清晰的像时，保持凸透镜的位置不变，将蜡烛与光屏的位置互换，光屏上__ __(填“能”或“不能”)得到清晰的像．
(2)他将装置恢复到如图所示的位置，再将光屏向右移动一段距离，像变得模糊了，要使像再次变得清晰，他应在蜡烛和透镜之间加一块__ __(填“凸”或“凹”)透镜．
(3)随着实验的进行，蜡烛变短，要使蜡烛的像回到光屏的中央，可将凸透镜向__ __(填“上”或“下”)移动．
【答案】（1）靠近 能 （2）凹 （3）下
五、计算类题。
25、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
【答案】倒立；物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处，大小20cm。
【解析】由题知，f＝20cm，AB＝40cm，BO＝60cm，
利用凸透镜的特殊光线画出物体AB经凸透镜所成像A″B″，而平面镜放在另一侧距凸透镜20cm处，即右侧焦点处，A点经凸透镜折射后的光线再经平面镜反射后交于A'，由此可得到物体依次经过凸透镜、平面镜后所成的像A′B′是倒立的，如下图所示：
由光的反射定律可知，A′B′与A″B″关于平面镜对称，
由凸透镜成像公式＝+有：＝+
即：＝+，
解得：B″O＝30cm，
所以：B′F＝B″F＝B″O﹣OF＝30cm﹣20cm＝10cm，
所以：OB′＝OF﹣B′F＝20cm﹣10cm＝10cm，
即：物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处；
因为Rt△COF∽Rt△A″B″F，且B″F＝OF，
所以：A′B′＝A″B″＝CO＝AB＝×40cm＝20cm，
即：物体依次经过凸透镜、平面镜后所成的像大小为20cm。
