第十五章 电流和电路
第二节 电流和电路
提示：
不能把电池的两端用导线直接连在一起。

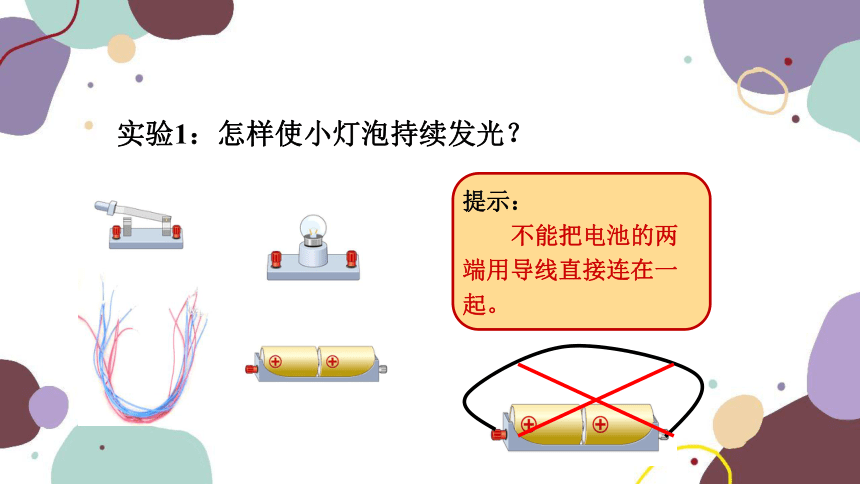

　　实验1：怎样使小灯泡持续发光？

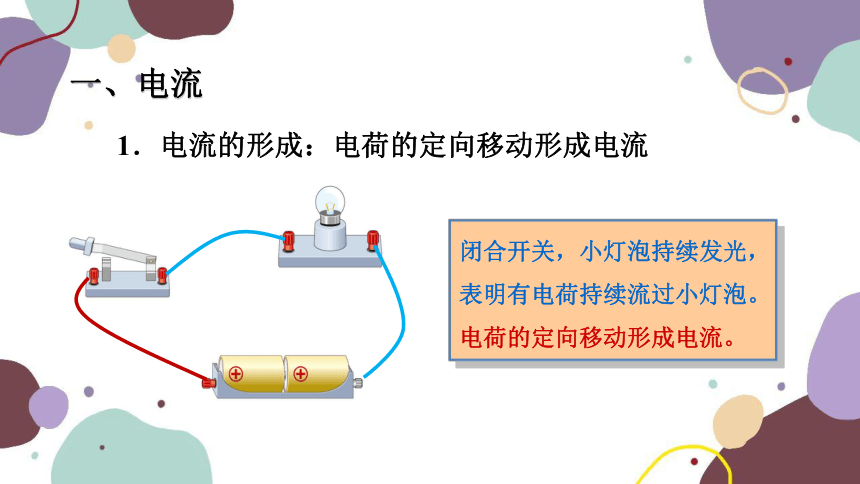

一、电流
　　1．电流的形成：电荷的定向移动形成电流
闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。
电荷的定向移动形成电流。

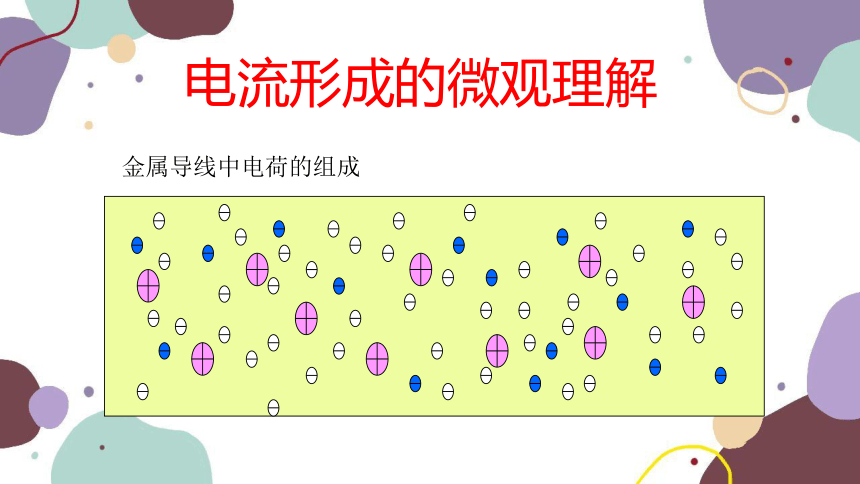

电流形成的微观理解
金属导线中电荷的组成

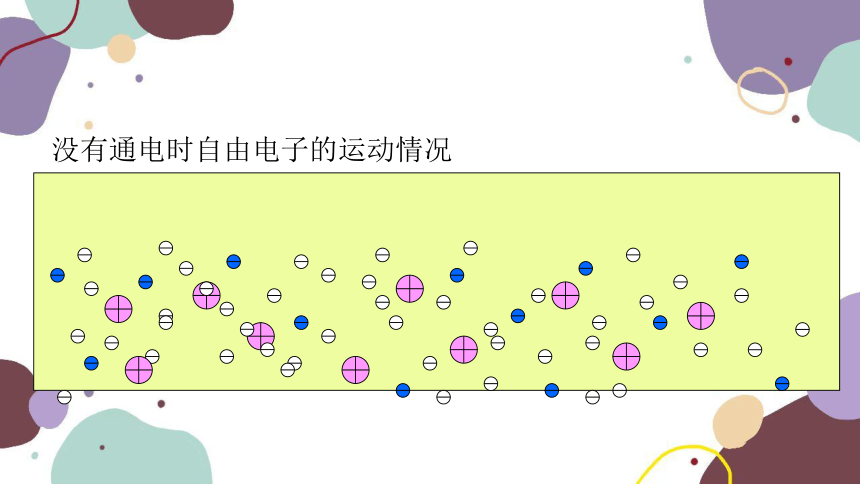

没有通电时自由电子的运动情况

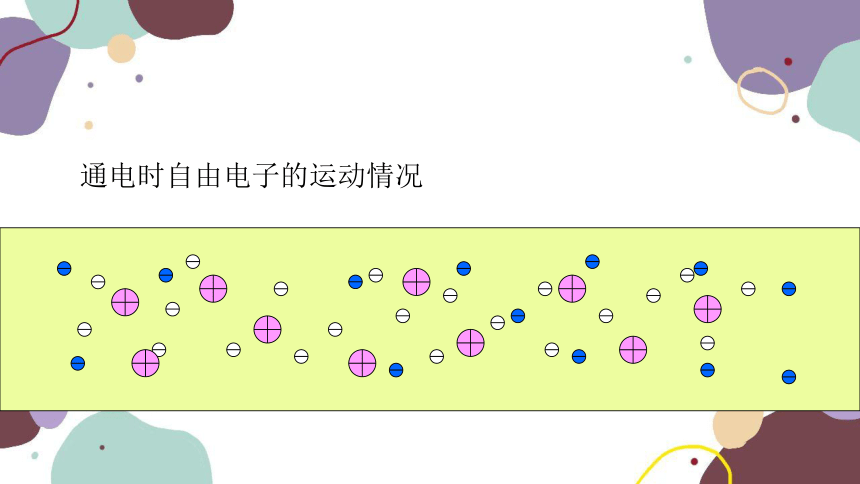

通电时自由电子的运动情况

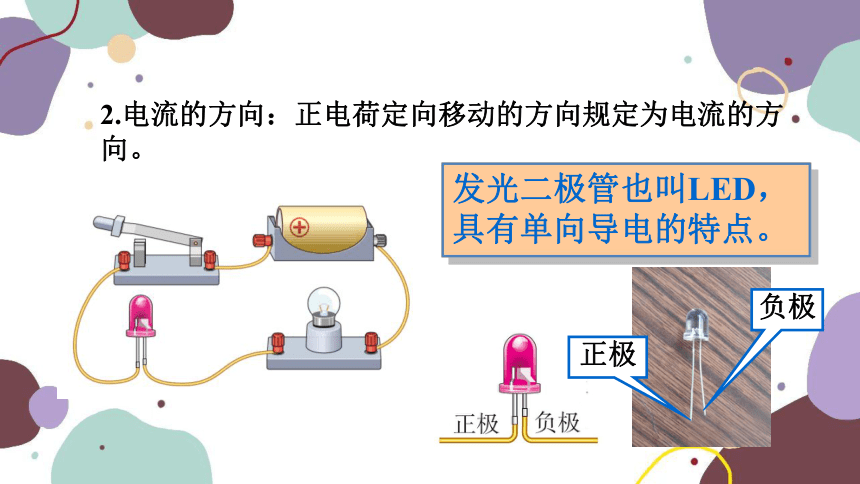

2.电流的方向：正电荷定向移动的方向规定为电流的方向。
负极
发光二极管也叫LED，具有单向导电的特点。
正极
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路的组成
二、电路
电源——提供电能
废旧电池回收
注意环保！
用电器——
消耗电能
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
温控开关
感应开关
各种开关——控制电路
三、电路图
　　图2是电饭锅下面的电路。是不是眼花缭乱？
图1
图2
　　用符号表示电路连接的图，叫做电路图。
元件符号
+
灯 泡
干电池
开 关
A
V
电流表
电压表
滑动变阻器
电动机
M
电 阻
　　元件位置安排要适当，分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
这样画怎么样
元件不要画在拐角处
整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
（1）要用统一符号表示。
（2）连线时要画得横平竖直。
(3)元件不能画在拐角处（变阻器除外）
（4）线路要画得简洁、整齐、美观、布局合理
电路图的正确画法
四、通路 断路 短路
通路：电路连接后，处处连通的电路叫通路。
断路（开路）：当开关未闭合（或电线断裂，用电器损坏）致使线路在某处断开的电路，叫做断路（又叫开路）。


短路
这样连接对吗？
讨论
短路：直接用导线把电源两端连接起来。
用电器被短接
短接：用电器两端被导线直接连通，叫做该用电器被短接。
这节课我们学到了什么
电流和电路
电流
电路的构成
电路图
电流的形成和方向
电路的构成
电流形成的条件
电路元件的作用
电路元件符号
实物图
电路图
1、把_________、___________、__________用__________连
接起来组成的电流的路径，叫做电路。其中提供电能的是_________，输送电能的是_________，消耗电能的是________
___，控制电路中电流有无的是__________。
2.电路中有持续电流的条件是（ ）。
A．电路中必须有电源
B．电路是闭合的
C. 电路中有电源，且有用电器
D．电路中有电源，且电路闭合
电源 用电器 开关 导线
电源 导线 用电器
开关
D
练一练
3.在避雷针的尖端不断向空中释放电子的过程中，避雷针中的电流方向是（ ）。
A.从地面流向尖端 B.没有电流 C.从尖端流向地面 D.无法确定
4.下面正确的电路图是（ ）。
D
B
A
C
C
C
5.画出下面实物图的电路图。
