5.1透镜

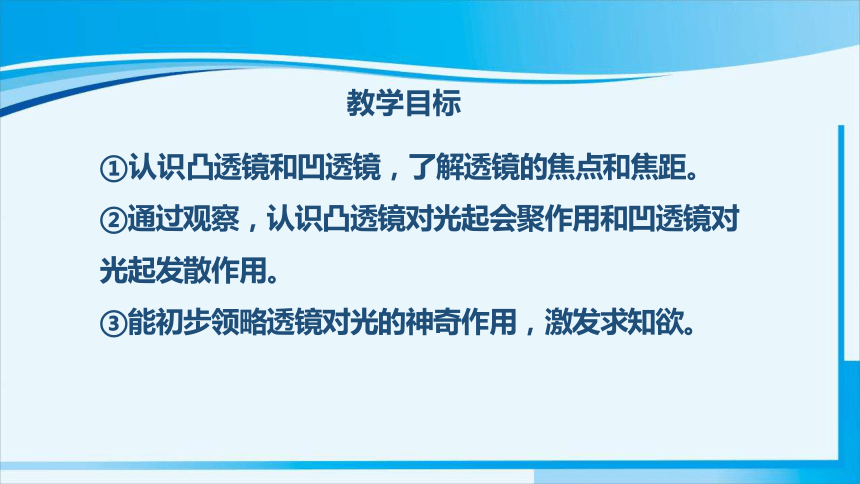

①认识凸透镜和凹透镜，了解透镜的焦点和焦距。
②通过观察，认识凸透镜对光起会聚作用和凹透镜对光起发散作用。
③能初步领略透镜对光的神奇作用，激发求知欲。
教学目标

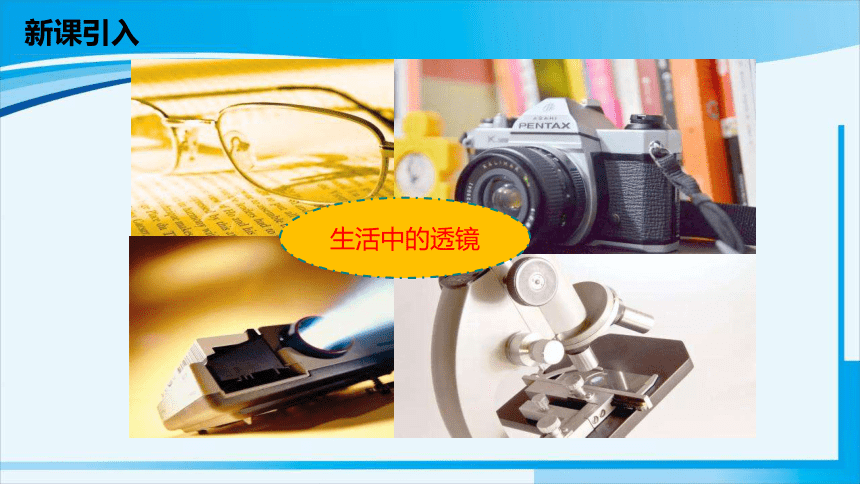

新课引入
生活中的透镜

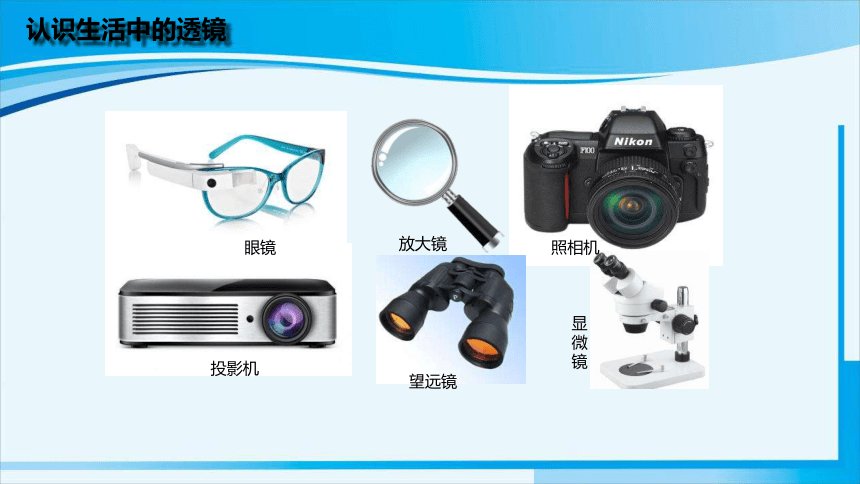

认识生活中的透镜
眼镜
放大镜
照相机
投影机
望远镜
显微镜

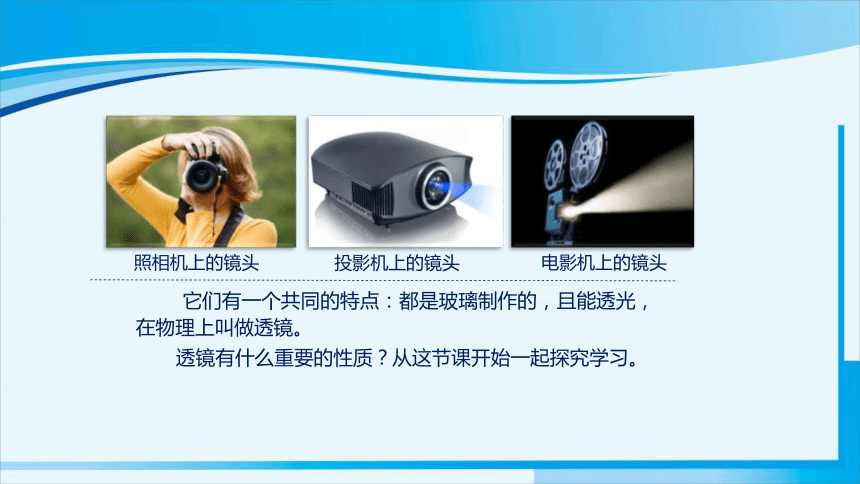

照相机上的镜头
投影机上的镜头
电影机上的镜头
它们有一个共同的特点：都是玻璃制作的，且能透光，在物理上叫做透镜。
透镜有什么重要的性质？从这节课开始一起探究学习。
凸透镜:
凹透镜:
透镜
中间厚
边缘薄
中间薄
边缘厚

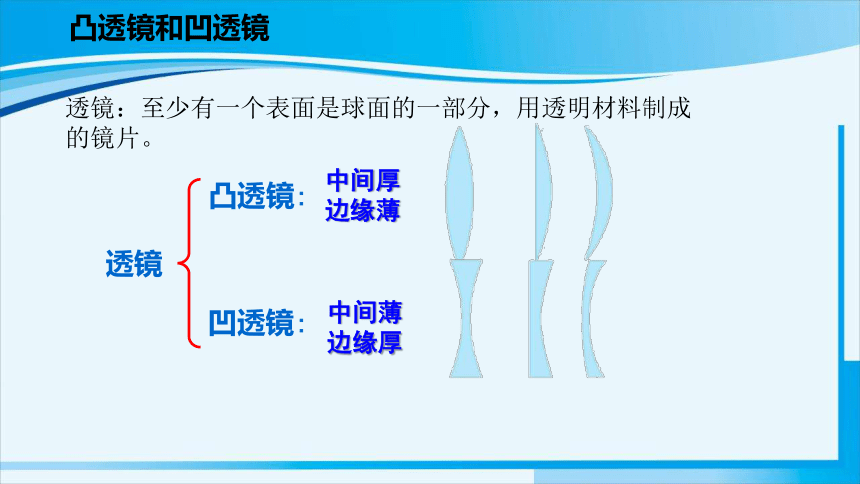

透镜：至少有一个表面是球面的一部分，用透明材料制成的镜片。
凸透镜和凹透镜
凸透镜和凹透镜

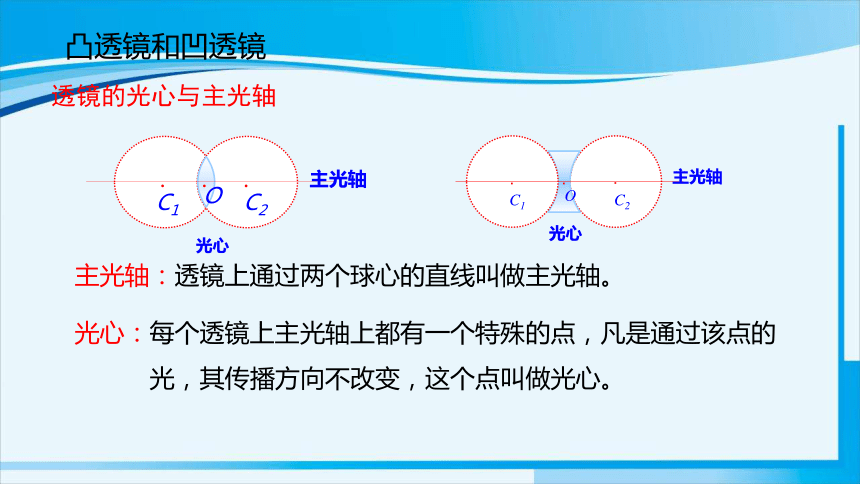

透镜的光心与主光轴
·
·
·
O
C1
C2
光心
主光轴
·
·
·
C1
C2
O
光心
主光轴
主光轴：透镜上通过两个球心的直线叫做主光轴。
光心：每个透镜上主光轴上都有一个特殊的点，凡是通过该点的
光，其传播方向不改变，这个点叫做光心。
凸透镜和凹透镜
C2
C1
O
C2
C1
O

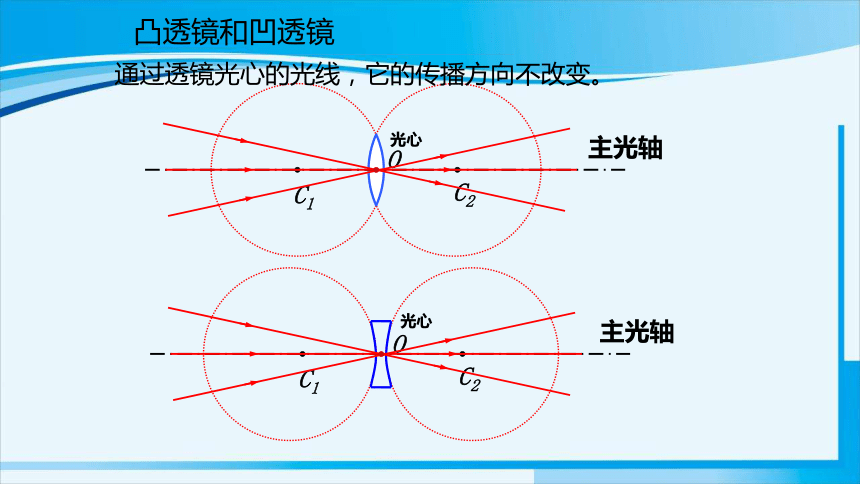

通过透镜光心的光线，它的传播方向不改变。
主光轴
主光轴
光心
光心

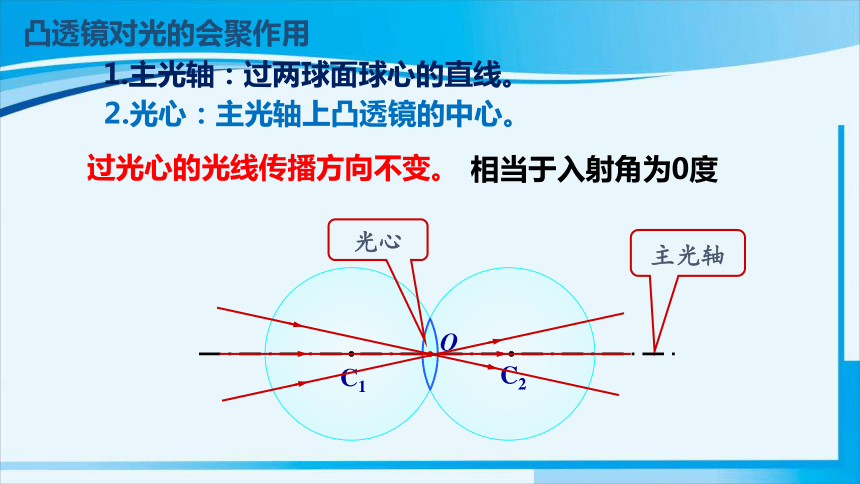

1.主光轴：过两球面球心的直线。
2.光心：主光轴上凸透镜的中心。
主光轴
C2
C1
O
光心
凸透镜对光的会聚作用
过光心的光线传播方向不变。
相当于入射角为0度
主光轴

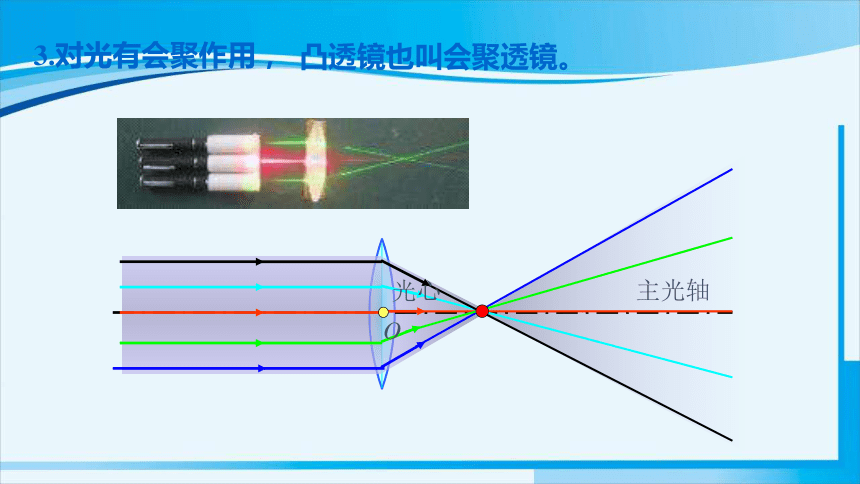

3.对光有会聚作用，
光心
O
凸透镜也叫会聚透镜。
O
F
f
4.焦点( F )：平行于主光轴的光线经凸透镜会聚于主光轴上一点。
5.焦距( f )：焦点到光心的距离。
焦距
主轴
焦点
3.对光有会聚作用,
凸透镜也叫会聚透镜。
3.对光有会聚作用,
凸透镜也叫会聚透镜。
F
主轴
f
焦点

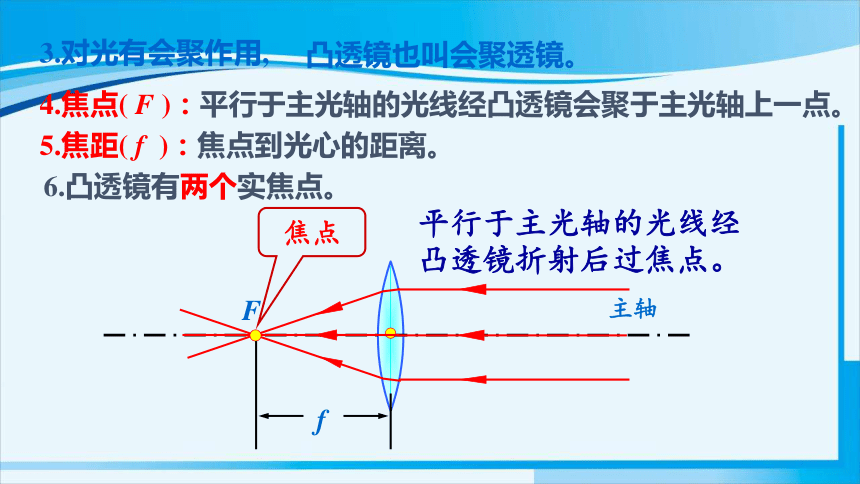

6.凸透镜有两个实焦点。
平行于主光轴的光线经凸透镜折射后过焦点。
4.焦点( F )：平行于主光轴的光线经凸透镜会聚于主光轴上一点。
5.焦距( f )：焦点到光心的距离。

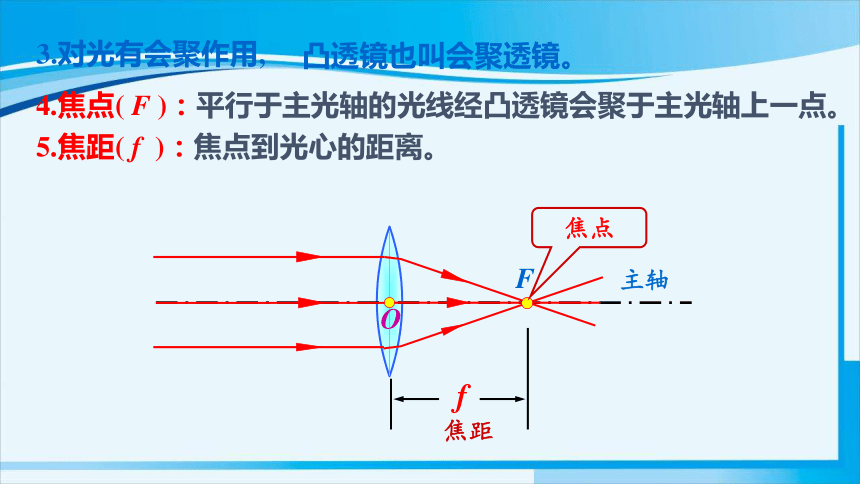

3.对光有会聚作用,
凸透镜也叫会聚透镜。
6.凸透镜有两个实焦点。
4.焦点( F )：平行于主轴的光线经凸透镜会聚于主光轴上一点。
5.焦距( f )：焦点到光心的距离。
利用太阳光（平行光）粗测凸透镜的焦距：
（1）调节凸透镜到光屏之间的距离，使光屏上出现最小最亮的点（焦点）
（2）测出点到凸透镜光心的距离。
透镜对光的作用
1.凸透镜：
对光线有会聚作用
使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。
主光轴
光心
O
O
F
f
2. 凸透镜的焦点和焦距
焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
焦距
主光轴
焦点
透镜对光的作用
F
主光轴
f
小结：凸透镜有两个实焦点。
焦点
f
焦点
F
透镜对光的作用
F
主光轴
小结：光路可逆
透镜对光的作用
小结：凸透镜对所有光都起会聚作用。
F
透镜对光的作用
小结：凸透镜对所有光都起会聚作用。
F
F
主轴
凹透镜对光的作用
发散：折射光线相对入射光线，更加远离主光轴。
注意：
①凹透镜对所有光线都有发散作用，但折射光线不一定都会成发散光线，可能是延迟相交。
②平行光通过凹透镜后一定会成发散光线。
③发散光线通过凹透镜后一定会更加发散。
④会聚光线通过凸透镜后可能是会聚光线、平行光线、发散光线。





凸透镜对光的会聚作用原理解释







凹透镜对光的发散作用原理解释





①焦点（focus）：
凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的焦点。用F 表示.
②焦距（focal length）：
焦点到凸透镜光心的距离叫做焦距。用f 表示。
F 焦点
f
焦距
光心O
凸透镜的焦点和焦距
③凸透镜两侧各有一个焦点F1、 F2 ，这两个焦点关于光心对称，两侧的两个焦距 f 相等。
焦点 F1
f1
焦距
焦点 F2
f2
焦距
④透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越短，对光的会聚作用越强。
焦点 F
f
焦距
焦点 F
f
焦距
如图所示，乙凸透镜的焦距小，对光会聚作用强。
乙
甲
①凸透镜的三条特殊光线
经过凸透镜焦点的光线经
凸透镜折射后平行于主光轴
F
F
平行于主光轴的光线经
凸透镜折射后通过焦点
F
F
通过光心的光线传播方向不改变
F
F
透镜的三条特殊光线
②凹透镜的三条特殊光线
对着凹透镜异侧虚焦点入射的
光线经凹透镜后平行于主光轴
F
F
平行于主光轴的光线经凹透镜后
发散光线的反向延长线通过虚焦点
F
F
通过光心的光线传播方向不改变
F
F
同学们知道太阳光是向四周射出的发散光，但由于太阳距离地球十分遥远，所以可认为太阳射到地球的光可以看成是平行光。给你一块凸透镜、一张白纸、一把刻度尺怎样测出凸透镜的焦距？
拿凸透镜正对着太阳，太阳光通过凸透镜照到白纸上，慢慢调整白纸到凸透镜的距离，直到白纸上的光斑最小最亮为止，用刻度尺量出白纸到凸透镜的距离就是焦距。
焦点
f
焦距
一、透镜的分类：
二、关于透镜的名词：
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
课堂小结
三、透镜对光线的作用：
1、凸透镜对光起会聚作用；2、凹透镜对光起发散作用
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
四、透镜对三条特殊光线的作用：
