5.1透镜
在生活中，常看见一些用玻璃制作的与“镜”有关的用品，让我们认识下。
老花镜
放大镜
近视镜
新课导入
C2
C1
C2
C1

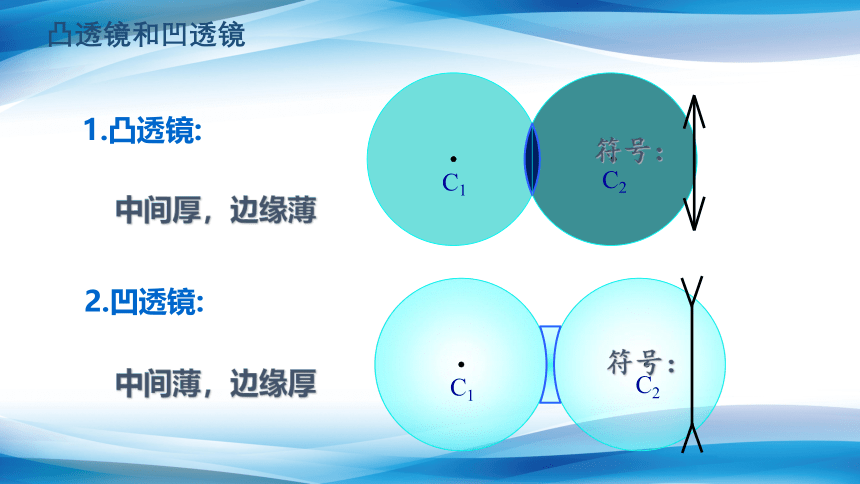

1.凸透镜:
中间厚，边缘薄
2.凹透镜:
中间薄，边缘厚
符号：
符号：
凸透镜和凹透镜

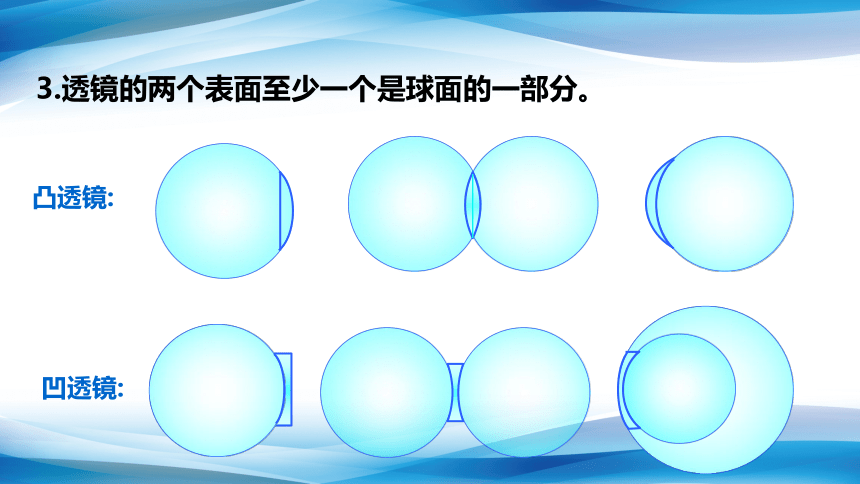

3.透镜的两个表面至少一个是球面的一部分。
凸透镜:
凹透镜:
球心
主光轴
C1
球心
C2
光心

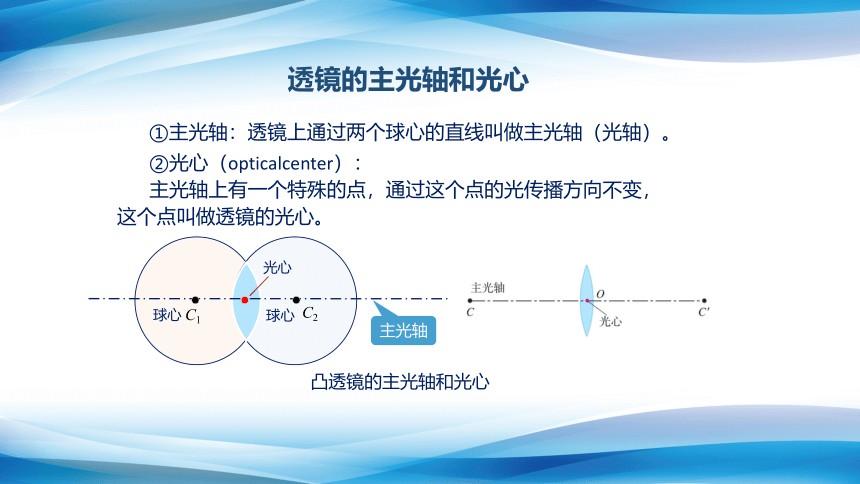

①主光轴：透镜上通过两个球心的直线叫做主光轴（光轴）。
②光心（opticalcenter）：
主光轴上有一个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心。
凸透镜的主光轴和光心
透镜的主光轴和光心
主光轴
C2
C1
球心
球心
光心

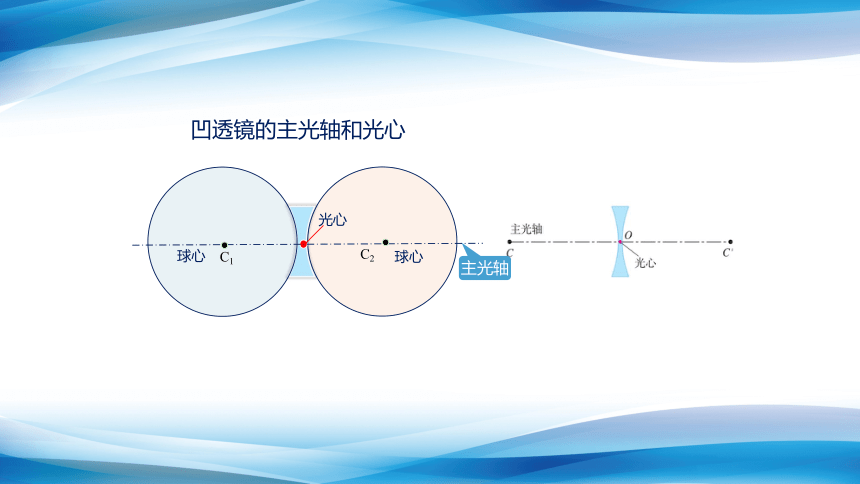

凹透镜的主光轴和光心
根据凸透镜、凹透镜的定义判断：
中间比边缘厚的是凸透镜，中间比边缘薄的是凹透镜。

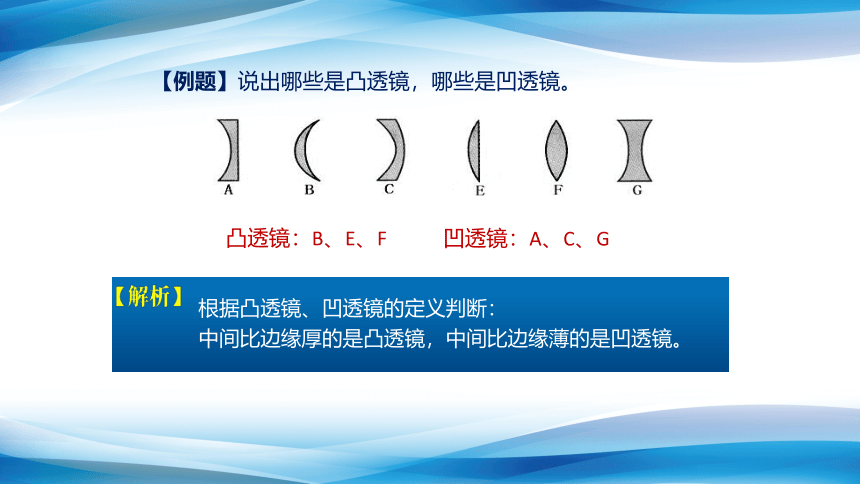

【例题】说出哪些是凸透镜，哪些是凹透镜。
凸透镜：B、E、F
凹透镜：A、C、G

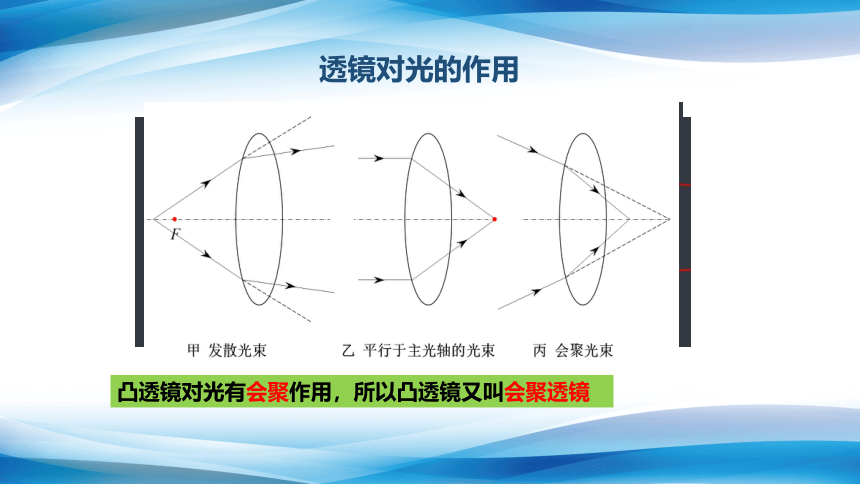

凸透镜对光有会聚作用，所以凸透镜又叫会聚透镜
透镜对光的作用

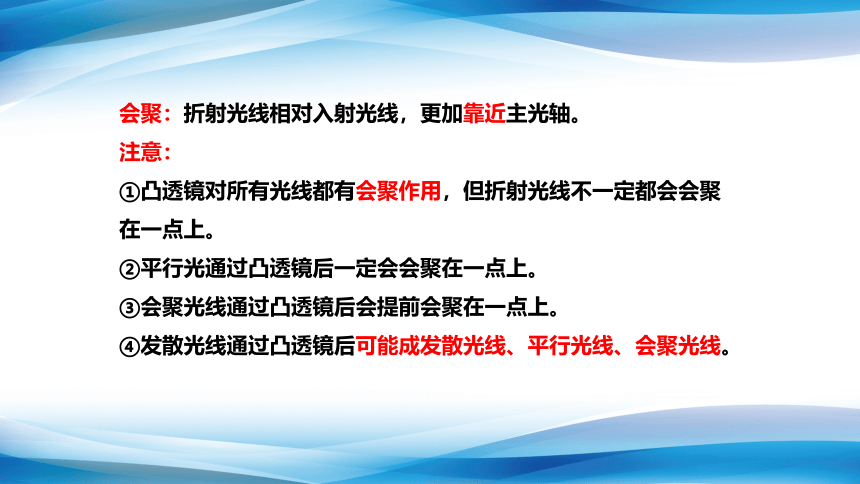

会聚：折射光线相对入射光线，更加靠近主光轴。
注意：
①凸透镜对所有光线都有会聚作用，但折射光线不一定都会会聚在一点上。
②平行光通过凸透镜后一定会会聚在一点上。
③会聚光线通过凸透镜后会提前会聚在一点上。
④发散光线通过凸透镜后可能成发散光线、平行光线、会聚光线。





透镜对光的作用
凹透镜：
对光线有发散作用
透镜对光的作用
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
凹透镜的焦点和焦距
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
透镜对光的作用
F
小结：凹透镜有两个虚焦点
f
F
透镜对光的作用
小结：光路可逆
透镜对光的作用
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
透镜对光的作用
F
F
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
三条特殊光线
透镜对光的作用
辨别眼镜片是用凸透镜还是凹透镜
方法一：“摸”
方法二：“照”
厚薄部位
光路聚散
辨别透镜类别的方法
方法三：“看”
像的大小
O
F
f
　　焦点：平行主光轴的光线通过凸透镜后会聚于一点，这个点叫做凸透镜的焦点（F）。
　　焦距：焦点到光心的距离叫做焦距（f）。
主轴
凸透镜焦点和焦距
F
f
凸透镜焦点和焦距
太阳光
平行主光轴的光线经过凹透镜后折射，折射光线的反向延长线相交于主光轴上一点，叫虚焦点(F)。 凹透镜有2个虚焦点。
F
F`
凹透镜焦点和焦距
f
削冰取火
早在我国西汉(前206～公元25年)《淮南万毕术》中就有关于冰透镜记载：“削冰令圆，举以向日，以艾承其影，则火生。”人们常说“水火不相容”，用冰取火，怎样可以做到呢？
把冰块制成中间厚、
周边薄的圆饼形状
正对太阳，把易燃草放在
焦点上，便能将其点燃
1.通过光心的光线传播方向不改变。
透镜中的三条特殊光线
2.平行于主光轴的光线经凸透镜折射后通过焦点，
根据光路可逆性，从焦点入射的光线，沿主光轴
平行射出。
3.平行于主光轴的光线经凹透镜后折射，折射光线
的反向延长线通过虚焦点。对准凹透镜异侧虚焦
点入射的光线折射后平行于主光轴射出。
课堂小结
种类
凸透镜：中间厚，边缘薄的透镜
凹透镜：中间薄，边缘厚的透镜
作用：凸透镜对光有会聚作用，凹透镜对光有发散作用。
凸透镜的焦点：平行于主光轴的光线经凸透镜后将会聚于
一个点，这个点就是焦点
焦距：焦点到光心的距离是焦距
焦距的测量方法：太阳光聚焦法
透
镜
