九年级上第3章第3节认识简单机械（杠杆公开课）(第1课时)

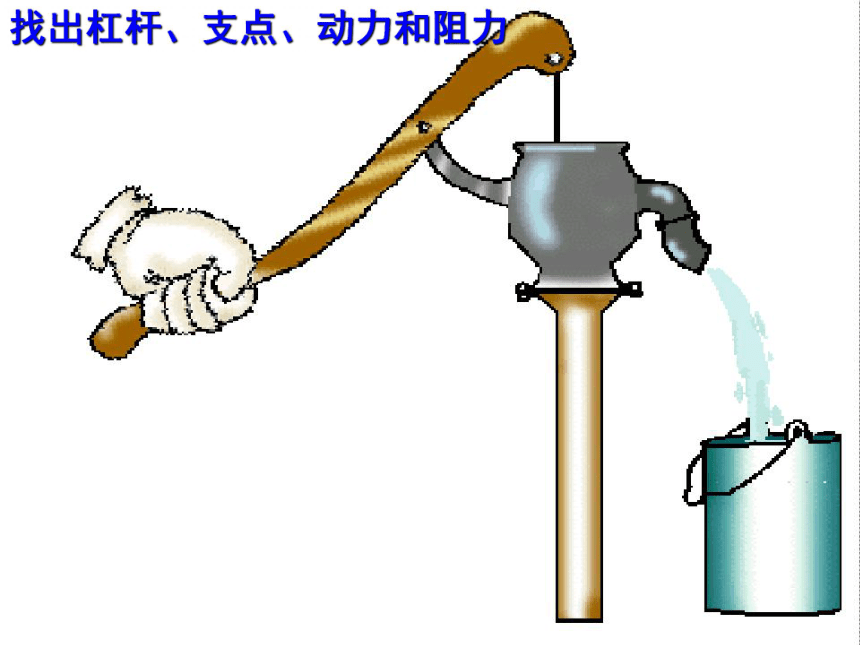

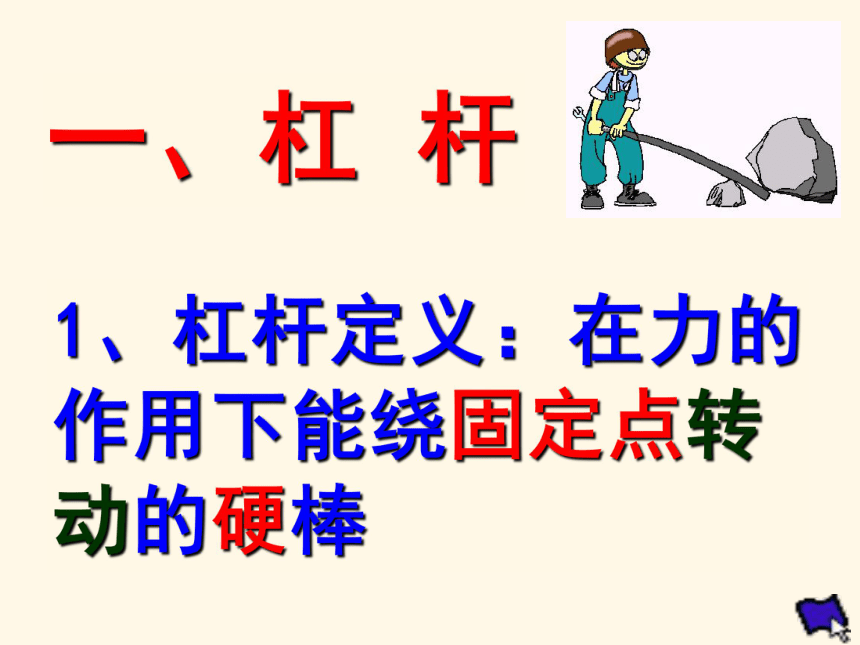

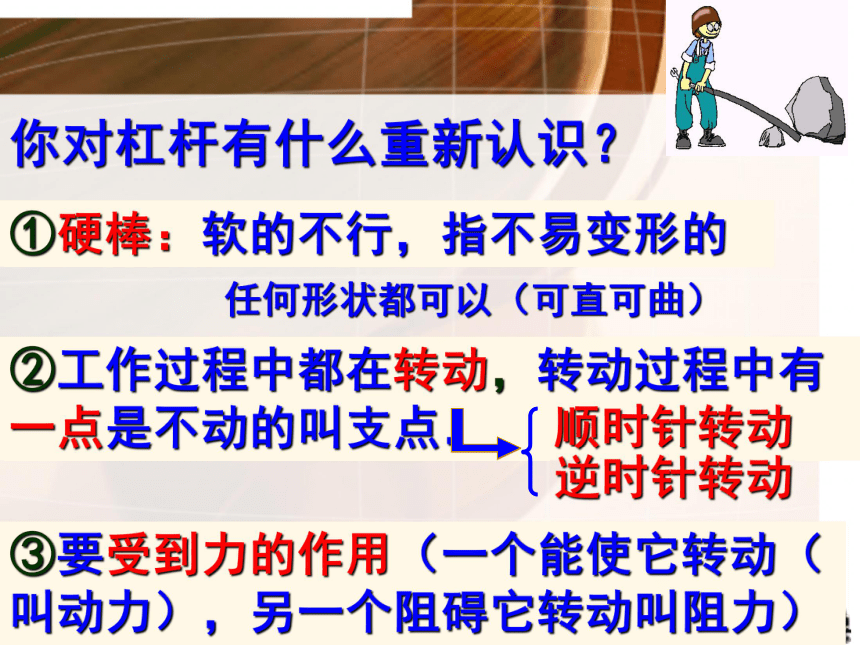

课件24张PPT。第3节 认识简单机械1、杠杆定义：在力的作用下能绕固定点转动的硬棒一、杠 杆你对杠杆有什么重新认识？①硬棒：软的不行，指不易变形的任何形状都可以（可直可曲）②工作过程中都在转动，转动过程中有一点是不动的叫支点．顺时针转动逆时针转动③要受到力的作用（一个能使它转动（叫动力），另一个阻碍它转动叫阻力）使杠杆转动的力动力：F1阻碍杠杆转动的力阻力：F2找出杠杆、支点、动力和阻力OF1F2找出支点、动力和阻力O找出支点、动力和阻力2、杠杆的要素：支点(O):动力(F1 ):阻力(F2):杠杆绕着转动的固定点使杠杆转动的力阻碍杠杆转动的力作用点要画在杠杆上 2动力臂：从支点到动力作用线的距离阻力臂：从支点到阻力作用线的距离2、杠杆的五要素：支点(O):动力(F1 ):动力臂(L1):阻力(F2):阻力臂(L2):杠杆绕着转动的固定点使杠杆转动的力从支点到动力作用线的垂直距离阻碍杠杆转动的力从支点到阻力作用线的垂直距离作用点要画在杠杆上怎样画杠杆的力臂F1F2OL1L2力臂的表示方法：大括号和箭头画出动力臂和阻力臂（1）辨认杠杆
（2）先找支点O
（3）画出动力和阻力
（4）画出力的作用线
（5）过支点0作力的作用线的垂直线段L，即为力臂。
3、画杠杆示意图的方法是：练 习找出下列各图中动力和阻力，并画出杠杆力臂。OF2F1L1L2 生产、生活中还有那些方面利用了杠杆的原理？想一想今天你学到了什么？1、杠杆：在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂3、画杠杆的五要素：
