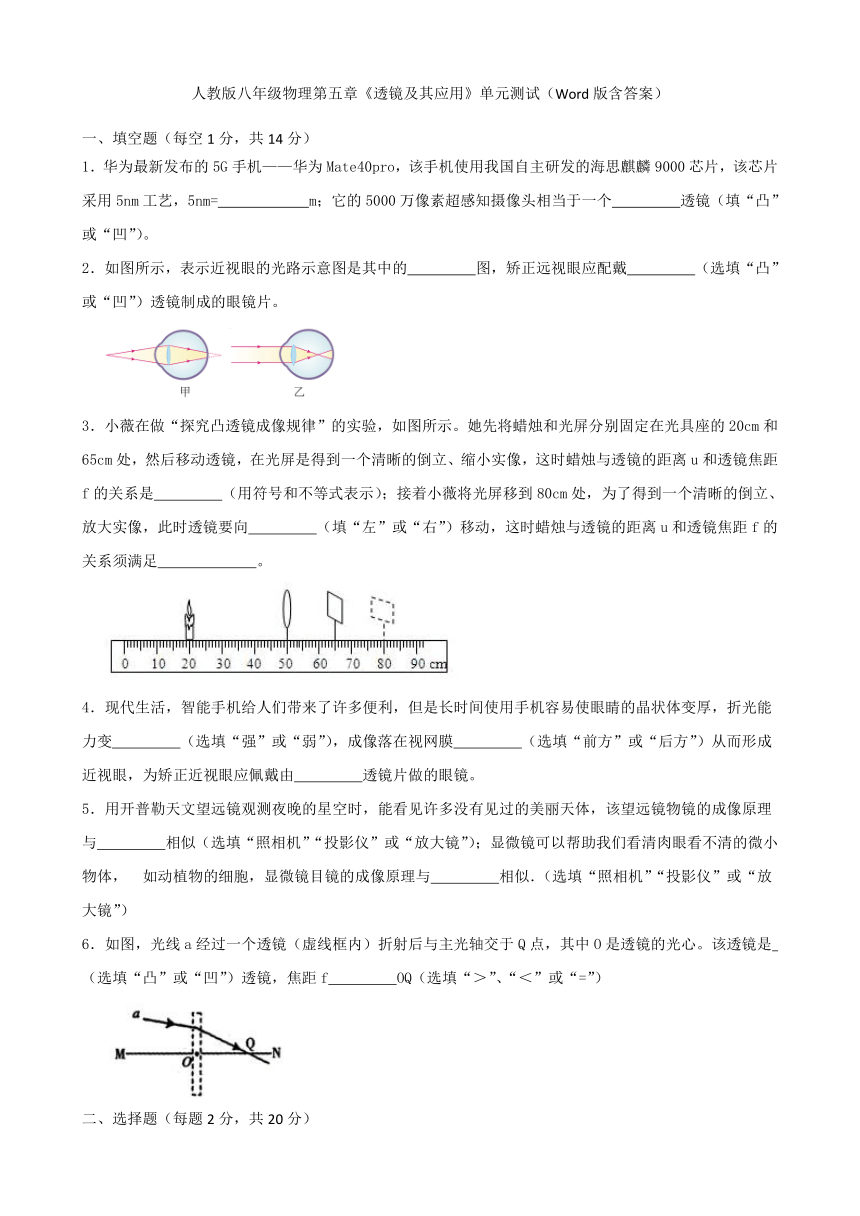

人教版八年级物理第五章《透镜及其应用》单元测试（Word版含答案）

人教版八年级物理第五章《透镜及其应用》单元测试（Word版含答案）
一、填空题（每空1分，共14分）
1．华为最新发布的5G手机——华为Mate40pro，该手机使用我国自主研发的海思麒麟9000芯片，该芯片采用5nm工艺，5nm=　 　m；它的5000万像素超感知摄像头相当于一个　 　透镜（填“凸”或“凹”）。
2．如图所示，表示近视眼的光路示意图是其中的　 　图，矫正远视眼应配戴　 　（选填“凸”或“凹”）透镜制成的眼镜片。
3．小薇在做“探究凸透镜成像规律”的实验，如图所示。她先将蜡烛和光屏分别固定在光具座的20cm和65cm处，然后移动透镜，在光屏是得到一个清晰的倒立、缩小实像，这时蜡烛与透镜的距离u和透镜焦距f的关系是　 　（用符号和不等式表示）；接着小薇将光屏移到80cm处，为了得到一个清晰的倒立、放大实像，此时透镜要向　 　（填“左”或“右”）移动，这时蜡烛与透镜的距离u和透镜焦距f的关系须满足　 　。
4．现代生活，智能手机给人们带来了许多便利，但是长时间使用手机容易使眼睛的晶状体变厚，折光能力变　 　（选填“强”或“弱”），成像落在视网膜　 　（选填“前方”或“后方”）从而形成近视眼，为矫正近视眼应佩戴由　 　透镜片做的眼镜。
5．用开普勒天文望远镜观测夜晚的星空时，能看见许多没有见过的美丽天体，该望远镜物镜的成像原理与　 　相似（选填“照相机”“投影仪”或“放大镜”）；显微镜可以帮助我们看清肉眼看不清的微小物体，
如动植物的细胞，显微镜目镜的成像原理与　 　相似．（选填“照相机”“投影仪”或“放大镜”）
6．如图，光线a经过一个透镜（虚线框内）折射后与主光轴交于Q点，其中O是透镜的光心。该透镜是　 　（选填“凸”或“凹”）透镜，焦距f　 　OQ（选填“＞”、“＜”或“=”）
二、选择题（每题2分，共20分）

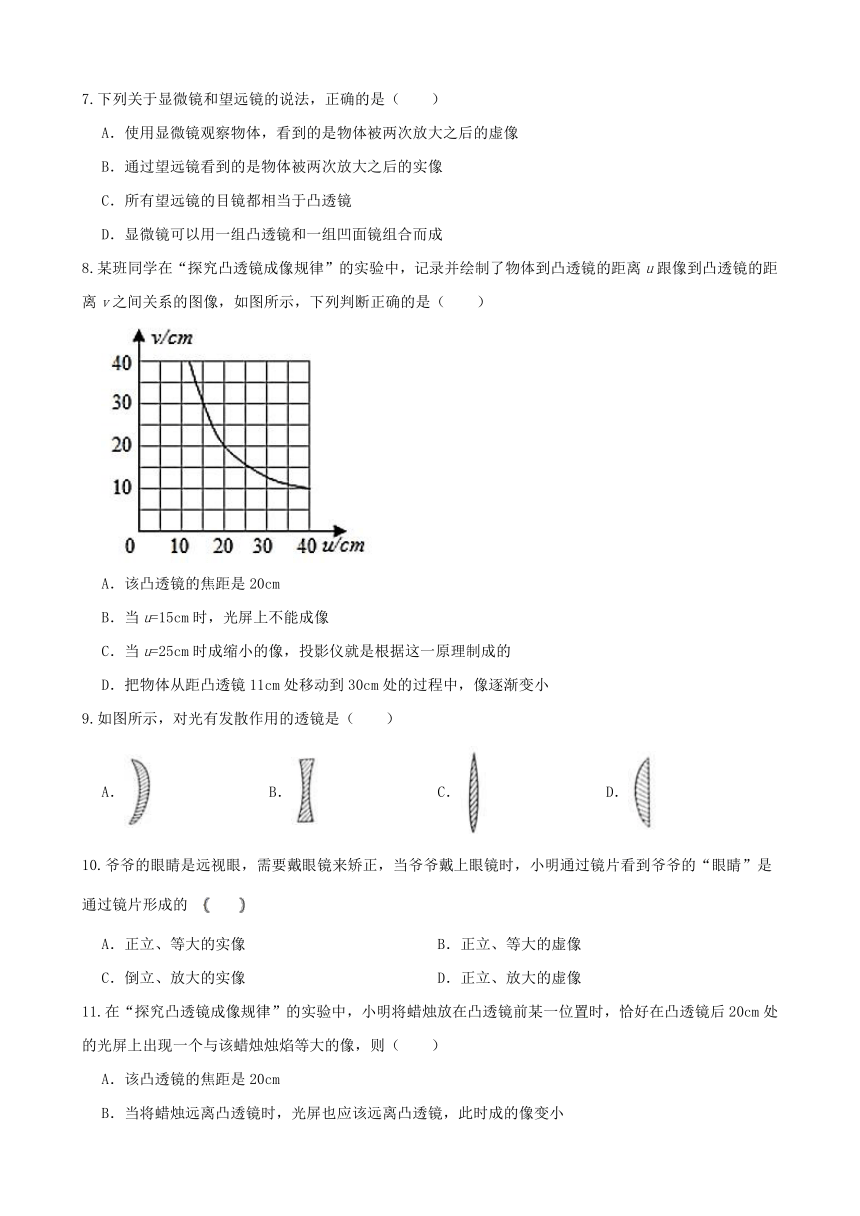

7.下列关于显微镜和望远镜的说法，正确的是（　　）
A．使用显微镜观察物体，看到的是物体被两次放大之后的虚像
B．通过望远镜看到的是物体被两次放大之后的实像
C．所有望远镜的目镜都相当于凸透镜
D．显微镜可以用一组凸透镜和一组凹面镜组合而成
8.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（　　）
A．该凸透镜的焦距是20cm
B．当u=15cm时，光屏上不能成像
C．当u=25cm时成缩小的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小
9.如图所示，对光有发散作用的透镜是（　　）
A． B． C． D．
10.爷爷的眼睛是远视眼，需要戴眼镜来矫正，当爷爷戴上眼镜时，小明通过镜片看到爷爷的“眼睛”是通过镜片形成的
A．正立、等大的实像 B．正立、等大的虚像
C．倒立、放大的实像 D．正立、放大的虚像
11.在“探究凸透镜成像规律”的实验中，小明将蜡烛放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该蜡烛烛焰等大的像，则（　　）
A．该凸透镜的焦距是20cm
B．当将蜡烛远离凸透镜时，光屏也应该远离凸透镜，此时成的像变小

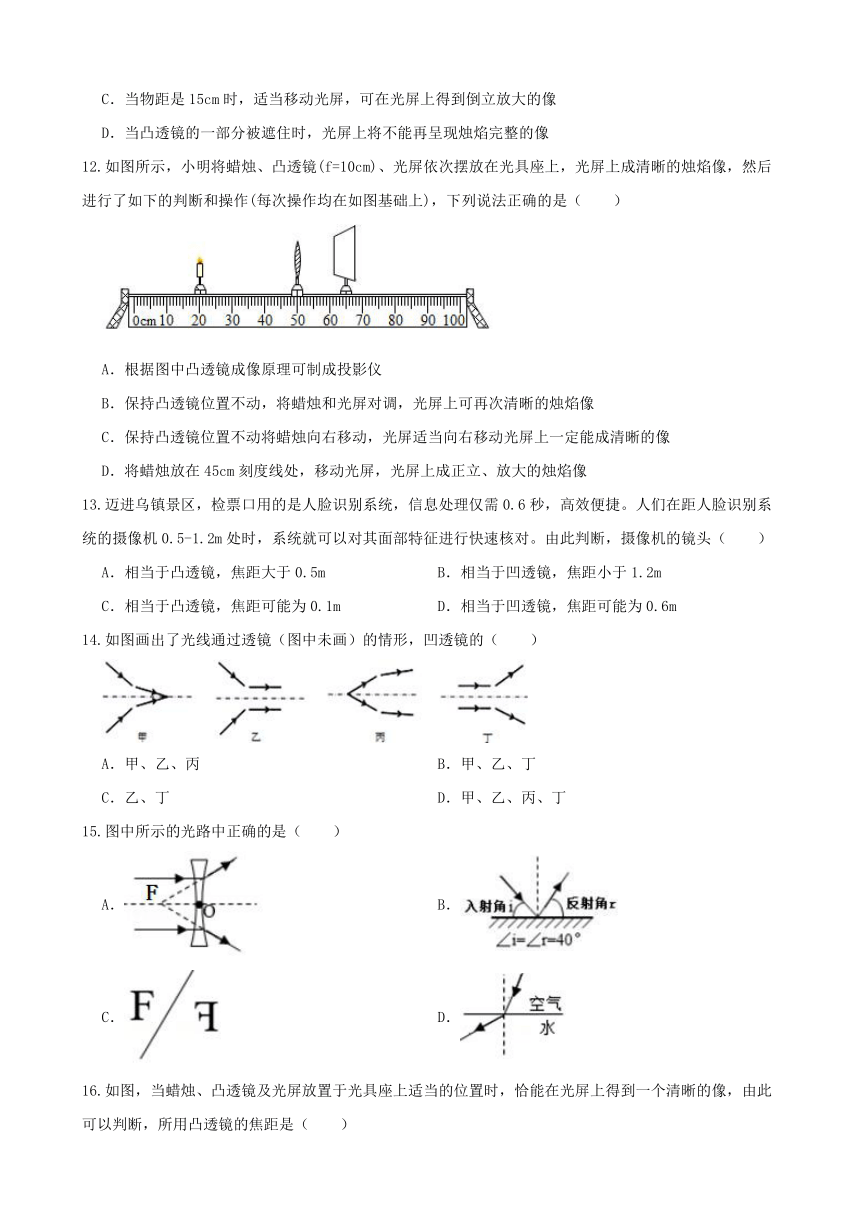

C．当物距是15cm时，适当移动光屏，可在光屏上得到倒立放大的像
D．当凸透镜的一部分被遮住时，光屏上将不能再呈现烛焰完整的像
12.如图所示，小明将蜡烛、凸透镜(f=10cm)、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的判断和操作(每次操作均在如图基础上)，下列说法正确的是（　　）
A．根据图中凸透镜成像原理可制成投影仪
B．保持凸透镜位置不动，将蜡烛和光屏对调，光屏上可再次清晰的烛焰像
C．保持凸透镜位置不动将蜡烛向右移动，光屏适当向右移动光屏上一定能成清晰的像
D．将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立、放大的烛焰像
13.迈进乌镇景区，检票口用的是人脸识别系统，信息处理仅需0.6秒，高效便捷。人们在距人脸识别系统的摄像机0.5-1.2m处时，系统就可以对其面部特征进行快速核对。由此判断，摄像机的镜头（　　）
A．相当于凸透镜，焦距大于0.5m B．相当于凹透镜，焦距小于1.2m
C．相当于凸透镜，焦距可能为0.1m D．相当于凹透镜，焦距可能为0.6m
14.如图画出了光线通过透镜（图中未画）的情形，凹透镜的（　　）
A．甲、乙、丙 B．甲、乙、丁
C．乙、丁 D．甲、乙、丙、丁
15.图中所示的光路中正确的是（　　）
A． B．
C． D．

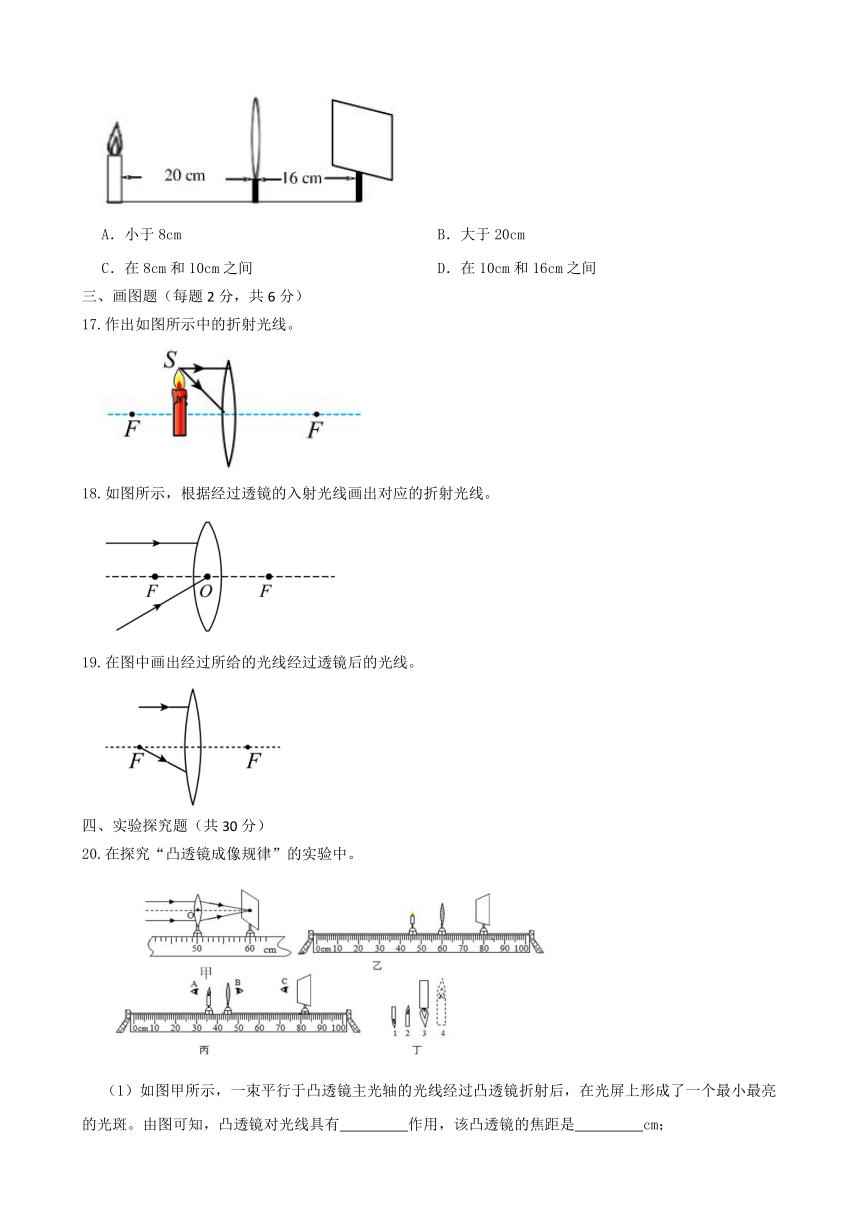

16.如图，当蜡烛、凸透镜及光屏放置于光具座上适当的位置时，恰能在光屏上得到一个清晰的像，由此可以判断，所用凸透镜的焦距是（　　）
A．小于8cm B．大于20cm
C．在8cm和10cm之间 D．在10cm和16cm之间
三、画图题（每题2分，共6分）
17.作出如图所示中的折射光线。
18.如图所示，根据经过透镜的入射光线画出对应的折射光线。
19.在图中画出经过所给的光线经过透镜后的光线。
四、实验探究题（共30分）
20.在探究“凸透镜成像规律”的实验中。
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜折射后，在光屏上形成了一个最小最亮的光斑。由图可知，凸透镜对光线具有　 　作用，该凸透镜的焦距是　 　cm；
（2）在图乙中为了能使像清晰地成在光屏的中央，要调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者的中心大致在　 　。移动蜡烛和光屏，当蜡烛和凸透镜处于图乙位置时，要使光屏上恰好能得到清晰的像，光屏应　 　（选填“靠近”或“远离”）凸透镜移动，我们生活中的　 　（选填“放大镜”、“照相机”或“投影仪”）就是根据这一原理制成的；
（3）如图丙所示，蜡烛位置不变，移动透镜至45cm刻度线处，则人眼在　 　（选填“A”、“B”或“C”）处能观察到蜡烛的像，像是图丁中的　 　（选填“1”、“2”、“3”或“4”）；
（4）光屏上得到烛焰清晰的像时，同组同学不小心用手指尖摸到凸透镜，此时光屏上　 　。（选填“会有指尖的像”、“会出现指尖的影子”或“烛焰的像变暗了一些”）
21.在探究“凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏放在光具座上，凸透镜固定在50cm处，并调节蜡烛、凸透镜、光屏三者的中心在同一高度，如图所示。
（1）当蜡烛放在光具座30cm处，移动光屏，光屏上得到倒立、等大的实像，则该凸透镜的焦距f＝　 　cm；
（2）当蜡烛放在光具座20cm处，移动光屏，得到像的特点是：倒立、　 　（选填“放大”或“缩小”）的实像，　 　就是利用这一原理制成的（填一光学仪器名称）；
（3）当蜡烛放在光具座45cm处，观察到正立、放大的　 　像（选填“实”或“虚”）。
22.某兴趣小组利用图示装置来研究凸透镜成像的规律，图中凸透镜的焦距为10cm。
（1）为使像成在光屏中央，应调整元件，使LED灯的中心、光屏的中心在　 　。小明将各元件调整到如图位置时，小组成员在光屏上都能观察到清晰的像，这个像一定是　 　的（放大/等大/缩小），此时光屏上发生了　 　反射。
（2）当LED灯向左移动时，要在光屏上再次获得清晰的像，只需将光屏向　 　（左/右）方向适当移到，或者在凸透镜前放置一个合适的　 　眼镜。
（3）小华在用同样的器材进行实验时，发现光屏上出现的像只有中间清晰，两侧却较模糊，小明只对凸透镜进行了调整，就在光屏上得到了清晰的像，他的调整是___。
A．左右适当移动凸透镜 B．上下适当移动凸透镜
C．适当扭转凸透镜 D．更换焦距合适的凸透镜
（4）光源“F”放在15cm处，其大小如图（2）甲所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则光屏正面上所成的像为乙中的 （　 　）
23.小刚在做探究“凸透镜成像规律”的实验
（1）一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有　 　作用，该凸透镜的焦距是　 　cm。
（2）点燃蜡烛后，调节烛焰、透镜和光屏的中心大致在同一高度上，目的是　 　。
（3）实验中无论怎样移动光屏，光屏都得不到像，可能的原因：　 　。
（4）将蜡烛移至光具座上35cm刻度线处，凸透镜位置不变，移动光屏直至成清晰的像，像的特点是倒立、　 　的实像；生活中的　 　就是利用这个规律制成的。
（5）蜡烛随着燃烧而变短，光屏上的像将向　 　（填“上”或“下”）移动。
（6）在实验过程中，当光屏上出现清晰的像时，用不透光的纸板挡住凸透镜的左半部，此时光屏上的像将______
A．像的大小、形状不变，像的亮度变暗
B．像的左半部消失
C．像的右半部消失
D．像缩小一半
24.如图，自制水滴显微镜，探究显微镜的工作原理．
器材：焦距较长的凸透镜（f=30cm）一个，滴管一个，废录音带盒一个，清水，白纸，细盐粉，头发丝，昆虫翅膀等：
（1）小水滴可看作一个焦距很小的　 　镜，本实验以小水滴作为显微镜的　 　镜，它与被观察物体的间距为10﹣15mm，如图甲所示．
（2）如图甲中，透过这个小水滴，应该能成一个与原来方向相反的、放大了的箭头（如果不是这样，需要调整水滴与“箭头”间的距离，或者改变水滴的直径），这时通过小水滴所成的一个　 　（选填“虚”或“实”）像．
（3）如图甲中，透过这个小水滴，如果看到一个与原来方向相同的、放大的箭头，在不调整与箭头间的距离，应该把水珠变　 　（选填“厚”或“薄”），直至成与原来方向相反的、放大了的箭头．如果废录音带盒的厚度是12mm，那么最终水滴凸透镜的焦距范围是　 　．
（4）使凸透镜成为　 　（物、目）镜，与小水滴的距离约等于凸透镜的焦距（30cm），通过凸透镜去观察小水滴，使箭头、小水滴、凸透镜在同一　 　上，并且保持凸透镜是　 　的，且眼睛不要离太近，边观察、边微微调节凸透镜的位置，即可看到箭头被放大的　 　（选填“虚”或“实”）像．如图乙所示，比图甲中通过小水滴观察到的箭头要　 　（选填“大”或“小”）得多，看到的箭头相对于原来的箭头是　 　（选填“正立”或“倒立”）．如果箭头顺时针转动，箭头的像将沿　 　（选填“顺”或“逆”）时针转动；如果要看到箭头更大的像，应把凸透镜略微向　 　（选填“上”或“下”）移动．
（5）再用这个显微镜观察头发丝、细盐粉，昆虫翅膀花纹的像．若用眼镜代替凸透镜，在家里完成上述实验，应该选用　 　（选填“近视”或“远视”）眼镜．
答案
1.5×10-9；凸
2.乙；凸
3.u＞2f；左；2f＞u＞f
4.强；前方；凹
5.照相机；放大镜
6.凸；＞
7.A8.D9.B10.D11.C12.B13.C14.B5.A16.C
17.解：如图所示：
18.解：如图所示：
19.解：如图所示：
20.（1）会聚；10.0
（2）同一高度；远离；投影仪
（3）B；4
（4）烛焰的像变暗了一些
21.（1）10
（2）缩小；照相机
（3）虚
22.（1）凸透镜主光轴上；缩小的；漫
（2）左；近视
（3）C
（4）C
23.（1）会聚；10.0
（2）使像能够成在光屏的中心
（3）物距小于一倍焦距
（4）放大；投影仪
（5）上
（6）A
24.（1）凸透；物
（2）实
（3）厚；大于6mm , 小于12mm
（4）目；直线；水平；虚；大；倒立；顺；上
（5）远视
