沪科版（2013版）第十四章《了解电路》培优测试卷

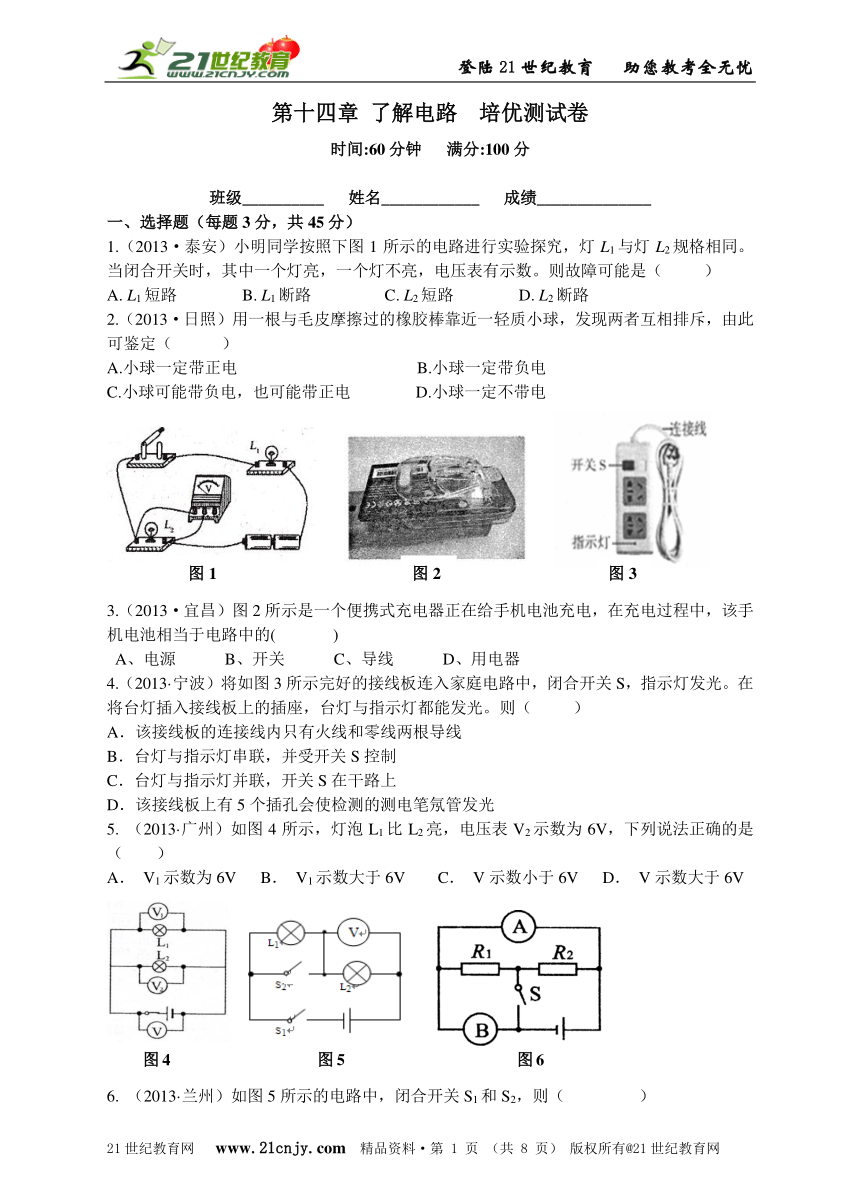

第十四章 了解电路 培优测试卷
时间:60分钟 满分:100分
班级__________ 姓名____________ 成绩______________
一、选择题（每题3分，共45分）
1.（2013·泰安）小明同学按照下图1所示的电路进行实验探究，灯L1与灯L2规格相同。当闭合开关时，其中一个灯亮，一个灯不亮，电压表有示数。则故障可能是（ ）
A. L1短路 B. L1断路 C. L2短路 D. L2断路
2.（2013·日照）用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ ）
A.小球一定带正电 B.小球一定带负电
C.小球可能带负电，也可能带正电 D.小球一定不带电
3.（2013·宜昌）图2所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的( )
A、电源 B、开关 C、导线 D、用电器
4.（2013·宁波）将如图3所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。在将台灯插入接线板上的插座，台灯与指示灯都能发光。则（ ）
A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
5. （2013·广州）如图4所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）
A． V1示数为6V B． V1示数大于6V C． V示数小于6V D． V示数大于6V

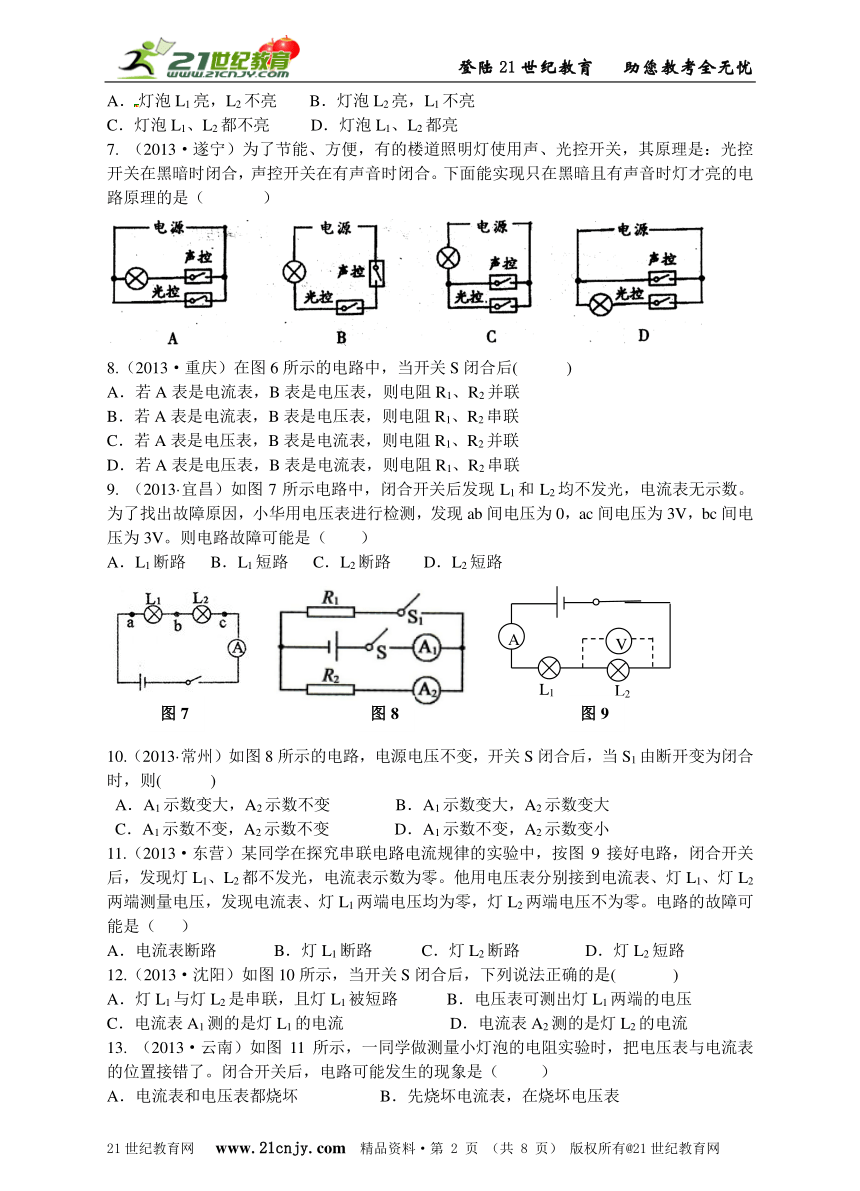

6. （2013·兰州）如图5所示的电路中，闭合开关S1和S2，则（ ）
A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮
7. （2013·遂宁）为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理的是（ ）
8.（2013·重庆）在图6所示的电路中，当开关S闭合后( )
A．若A表是电流表，B表是电压表，则电阻R1、R2并联
B．若A表是电流表，B表是电压表，则电阻R1、R2串联
C．若A表是电压表，B表是电流表，则电阻R1、R2并联
D．若A表是电压表，B表是电流表，则电阻R1、R2串联
9. （2013·宜昌）如图7所示电路中，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小华用电压表进行检测，发现ab间电压为0，ac间电压为3V，bc间电压为3V。则电路故障可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
10.（2013·常州）如图8所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则( )
A．A1示数变大，A2示数不变 B．A1示数变大，A2示数变大
C．A1示数不变，A2示数不变 D．A1示数不变，A2示数变小
11.（2013·东营）某同学在探究串联电路电流规律的实验中，按图9接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零。电路的故障可能是（ ）
A．电流表断路 B．灯L1断路 C．灯L2断路 D．灯L2短路

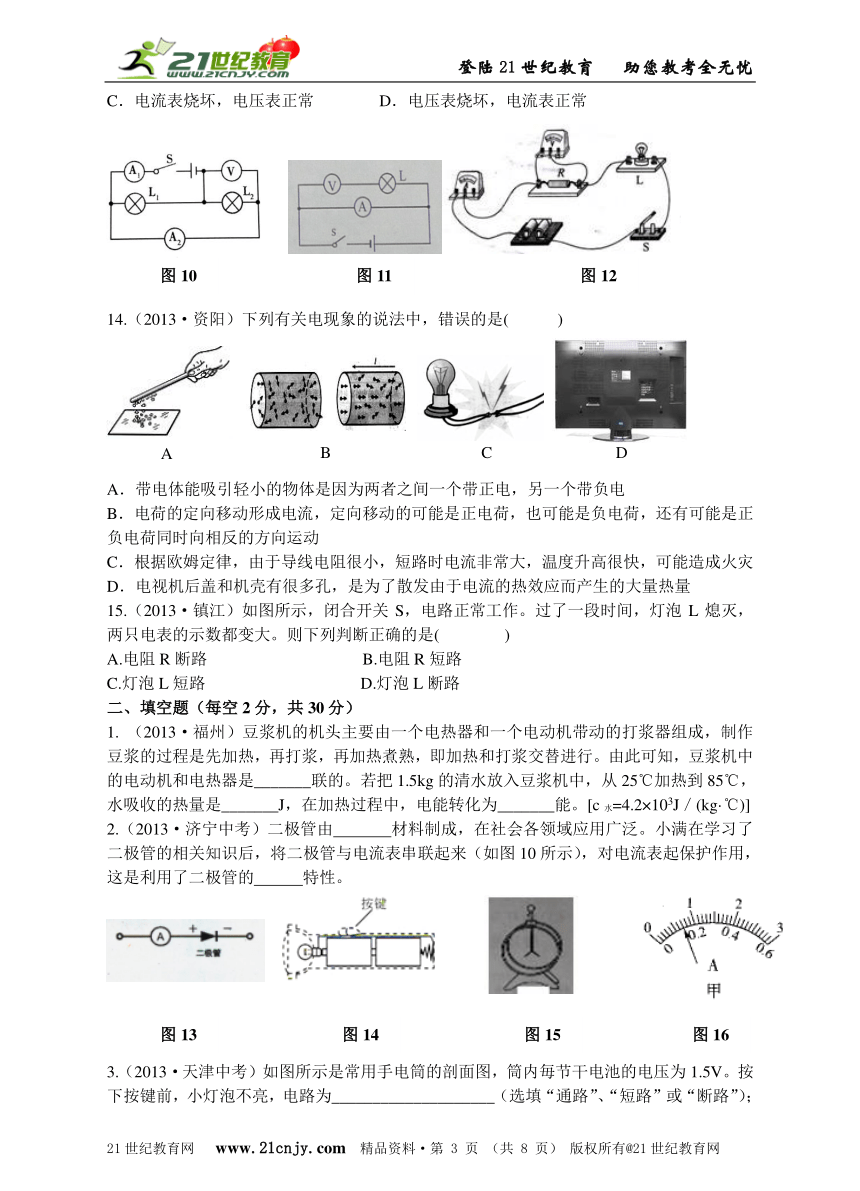

12.（2013·沈阳）如图10所示，当开关S闭合后，下列说法正确的是( )
A．灯L1与灯L2是串联，且灯L1被短路 B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流 D．电流表A2测的是灯L2的电流
13. （2013·云南）如图11所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（ ）
A．电流表和电压表都烧坏 B．先烧坏电流表，在烧坏电压表
C．电流表烧坏，电压表正常 D．电压表烧坏，电流表正常
14.（2013·资阳）下列有关电现象的说法中，错误的是( )
A．带电体能吸引轻小的物体是因为两者之间一个带正电，另一个带负电
B．电荷的定向移动形成电流，定向移动的可能是正电荷，也可能是负电荷，还有可能是正负电荷同时向相反的方向运动
C．根据欧姆定律，由于导线电阻很小，短路时电流非常大，温度升高很快，可能造成火灾
D．电视机后盖和机壳有很多孔，是为了散发由于电流的热效应而产生的大量热量
15.（2013·镇江）如图所示，闭合开关S，电路正常工作。过了一段时间，灯泡L熄灭，两只电表的示数都变大。则下列判断正确的是( )
A.电阻R断路 B.电阻R短路
C.灯泡L短路 D.灯泡L断路
二、填空题（每空2分，共30分）
1. （2013·福州）豆浆机的机头主要由一个电热器和一个电动机带动的打浆器组成，制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆交替进行。由此可知，豆浆机中的电动机和电热器是_______联的。若把1.5kg的清水放入豆浆机中，从25℃加热到85℃，水吸收的热量是_______J，在加热过程中，电能转化为_______能。[c水=4.2×103J／(kg·℃)]
2.（2013·济宁中考）二极管由 材料制成，在社会各领域应用广泛。小满在学习了二极管的相关知识后，将二极管与电流表串联起来（如图10所示），对电流表起保护作用，这是利用了二极管的 特性。

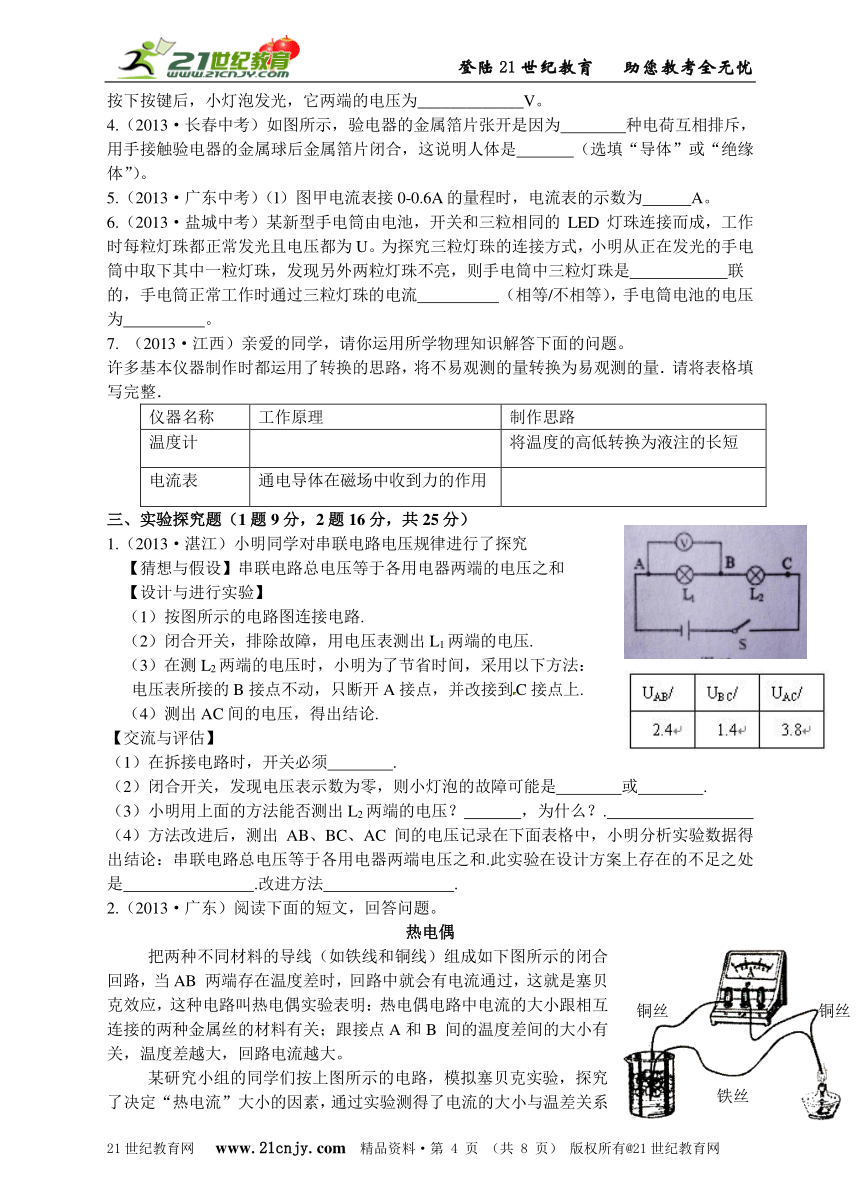

3.（2013·天津中考）如图所示是常用手电筒的剖面图，筒内毎节干电池的电压为1.5V。按下按键前，小灯泡不亮，电路为____________________（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为_____________V。
4.（2013·长春中考）如图所示，验电器的金属箔片张开是因为 种电荷互相排斥，用手接触验电器的金属球后金属箔片闭合，这说明人体是 （选填“导体”或“绝缘体”）。
5.（2013·广东中考）（l）图甲电流表接0-0.6A?的量程时，电流表的示数为 A。
6.（2013·盐城中考）某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是 联的，手电筒正常工作时通过三粒灯珠的电流 （相等/不相等），手电筒电池的电压为 。
7. （2013·江西）亲爱的同学，请你运用所学物理知识解答下面的问题。
许多基本仪器制作时都运用了转换的思路，将不易观测的量转换为易观测的量．请将表格填写完整．
仪器名称
工作原理
制作思路
温度计
将温度的高低转换为液注的长短
电流表
通电导体在磁场中收到力的作用
三、实验探究题（1题9分，2题16分，共25分）
1.（2013·湛江）小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路.
（2）闭合开关，排除故障，用电压表测出L1两端的电压.
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：
电压表所接的B接点不动，只断开A接点，并改接到C接点上.
（4）测出AC间的电压，得出结论.
【交流与评估】
（1）在拆接电路时，开关必须 .
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 或 .
（3）小明用上面的方法能否测出L2两端的电压？ ，为什么？.
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .改进方法 .
2.（2013·广东）阅读下面的短文，回答问题。
热电偶
把两种不同材料的导线（如铁线和铜线）组成如下图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B 间的温度差间的大小有关，温度差越大，回路电流越大。
某研究小组的同学们按上图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流／10-1A
0.00
0.01
0.64
1.42
2.29
4.17
请根据以上资料和数据说明：
（1）产生热电流的条件是 ； 。
① 其它条件不变，只将铁丝换成铜丝，电路电流 。
② 其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流 。
③ 其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流 （均选填“变大”、“变小”、“不变”、“变为零”)
（2）这样的热电偶实际上是一个电源，它的电能是由 能转化而来。
（3）热电偶电路可以把温度信号换成 信号，利用这种性质可以把热电偶做成_________________（写出一种应用）。
参考答案
一、选择题
1.解析：选A。本题考查电路的故障判断问题。由图可知，两灯泡串联，其中一个灯亮，说明不是由断路造成的故障，而是电路中部分用电器短路造成的；由于电压表有示数，说明短路的用电器是灯L1，故选A。
2.解析：选B.题中说毛皮摩擦过的橡胶棒，此棒一定带负电，又说棒与小球排斥，说明棒与小球带同种电荷，即小球也带负电，故选B。
3.解析：选D。本题主要考查了电路的基本组成及各个元件的作用。手机中的电池本来是电源，它工作（放电）时储存的化学能转化为电能；但是该题中手机电池处在充电状态，因此这个时候它是用电器，把其它电源的电能转化为化学能。
4.解析：选C。从接线插头上可看出该接线应该有火线、零线和地线三根线，故A错。闭合开关S后，指示灯亮，插入台灯后，两灯都亮.则开关一定同时控制两灯.当指示灯不亮时，插入台灯后，台灯也会亮，故台灯与指示灯是并联的.故C正确。通过分析插孔的形状可看出有4个插孔会使氖管发光，故D错。
5.解析：选 A.本题考查并联电路中电压关系。本题考查并联电路中电压关系。图中所示电路为并联电路(将电压表看成断路)，并联电路各支路电压相等，且等于电源电压，所以U=U1=U2=6V.
6.解析：选B。本题考查的是有关电流电路方面的知识。由图知，闭合开关S1和S2，灯泡L1被短路，导致灯泡L1不亮，灯泡L2亮。
7.解析：选B。本题考查电路的设计.分析题意，只在黑暗且有声音时灯才亮，说明了声控和光控开关同时控制电灯，故两个开关应是串联的.且与灯泡串联.故选B．
8.解析：选A。在选项A和B中，A表是电流表，B表是电压表，此时电阻R1、R2并联，电流表测的是的电流，电压表测的是这个并联电路的电压，故选项A对、B错．在选项C和D中，A表是电压表，B表是电流表，电阻R1发生短路，没有电流通过，故选项C和D都是错误的；故选A．
9.【解析】选C。本题主要考查简单电路的故障分析。当电路中出现短路和断路时，我们通常用电压表、电流变或者导线来找出故障位置。由题知，闭合开关后，发现灯L1、L2都不发光，电流表没有示数，说明电路某处有断路。用电压表测量a、b两点间的电压，读数为0，说明b、c两点到电源负极之间有断路；用电压表测量a、c两点间的电压，有示数，说明a到电源正极和c到电源负极的连接是连通的；用电压表测量a、c两点间的电压，有示数，说明a、c两点到电源正负极的连接是连通的；综上所述，那么断路故障就在b、c之间，即L2断路。
10.解析：选A。本题考查并联电路电流特点。由图可知，两电阻并联，电流表A1测干路电流，A2测通过R2的电流。开关S闭合后，当S1断开时，电路中只有R2,两电流表示数相同，为通过R2的电流；当S1变为闭合时，电流表A1测量干路电流，其数值要增加通过电阻R1的电流，因而增大，但A2测量的仍是通过R2的电流，示数不变。正确答案是A。
11.解析：选C。本题考查串联电路电流规律。根据串联电路的特点知道电路中的电流处处相等。电流表示数为零，说明电路某处断路，电压表测灯L1两端电压为零，说明电压表两接线柱以外部分有断路，灯L2两端电压不为零，说明L2两端以外部分没问题，以此判断灯L2断路。
12.【解析】选BD。本题考查电路正误判断。S闭合L1和L2并联，电流表A1测干路电流，A2测L2电流，电压表可测L1或L2、电源电压。故选项B、D正确。
13.解析：选C。本题考查电路分析能力。电流表直接接在电源两级，造成短路，因而会被烧坏。电压表被短路，无电流通过，不会被烧坏。
14.解析：选A。本题考查了简单电现象、欧姆定律、电流的热效应。带电体的性质能吸引轻小的物体，故A说法错；电荷有正、负电荷两种，电荷的定向移动形成电流，正电荷定向移动规定为电流方向，B说法正确；根据欧姆定律，由于导线电阻很小，短路时电流非常大，由Q=I2Rt知电流产生的热量多，温度升高很快，可能造成火灾；C说法正确；电视机后盖和机壳有很多孔，是为了散发由于电流的热效应而产生的大量热量，D说法正确。
15.解析：选C。本题考查电路的状态。图中灯泡L与定值电阻R串联，电压表测R两端的电压。若电阻R断路，则相当于将电压表、电流表和灯泡L串联在电路中，此时电压表有示数且较大，电流表几乎没有示数，A不符合题意；若电阻R短路，则电压表示数变小，B不符合题意；若灯泡L短路，则电路中只有一个用电器R，它两端的电压即电压表的示数要变大，通过它的电流即电流表的示数也变大，C正确；若灯泡L断路，则两电表都无示数，D错误。
二、填空题
1.【解析】本题考查电、热综合。豆浆机中的电动机和电热器交替工作，互不影响，二者是并联的；水吸收的热量4.2×103J／(kg·℃) ×1.5kg×（85℃—25℃）=3.78×105J.加热过程中，电能转化为内能。
答案：并；3.78×105；内。
2.【解析】本题考查二极管的特性。二极管是由半导体材料制成的，其显著特点是具有单向导电性。利用该特性与电流表相连后，可以防止电流表正负接线柱接反后对电流表造成破坏，
【答案】半导体 单向导电性
3.解析：本题考查简单电路和电压。按下按键前，开关断开，电路是断路；按下按键后，两节电池供电，灯泡两端电压是3V.
答案：断路 3
4.【解析】用带电体接触验电器的金属球，带电体上的电荷传到验电器的两片金属箔片上，使两个金属箔片带同种电荷，同种电荷相互排斥，在电荷斥力的作用下，金属箔片张开．用手接触验电器的金属球后金属箔片闭合，这说明人体是导体。
【答案】同；导体
5.解析：本题考查测量仪器（表）的读数方法.安培表使用0.6A量程时，分度是0.02A，指针偏过7个小格，。
答案： 0.14
6.解析：取下一粒灯珠，另外两粒不亮，说明这三粒灯珠是串联的，工作时通过它们的电流相等，根据串联电路电压特点，每粒灯珠两端的电压都为U，则电源电压为3U。
答案：串 相等 3U
7.【解析】本题考查“转换法”在仪器制作中的应用。温度计是利用液体的热胀冷缩来工作；电表（包括电流表、电压表）利用指针偏转的角度来表明电流（电压）的大小。
答案： (3)液体的热胀冷缩 将电流的大小转换为指针偏转角度的大小
三、实验探究题
1.【解析】本题考查探究串联电路的电压关系。（1）电学实验的常识是拆接电路时，开关是断开的；（2）电压表示数为零的原因有两个，一个是电压表被短路，另一个是电压表两接线柱到电源两极的电路存在断路，所以小灯泡的故障可能是L1短路或L2断路；（3）只断开A接点，改接到C接点上，电压表正负接线柱颠倒了，指针会倒转，不能测量电路两端的电压；（4）总结规律性的实验，不能一次实验得出规律，这样得出的规律具有偶然性，应改变条件多次实验得出规律。
答案：（1）断开 （2）L1短路 L2断路 （3）不能 测L2两端电压时，正负接线柱颠倒了 （4）一次实验得出的结论具有偶然性 改变小灯泡的规格和电源电压，多次实验，然后比较数据，得出结论。
2.解析：本题是信息题，这种题的题干以日常生活、生产及现代科技中的某个事件、问题为情景提供一些信息，让学生通过阅读、理解、思考和分析，正确提取、检索与转化有用信息，然后应用题干中的相关信息去解决问题。
题干提供的信息①热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；②跟接点A和B 间的温度差间的大小有关，温度差越大，回路电流越大。所以
（1）①铁丝换成铜丝，是同一种金属，电路中就没有电流了；②冰水混合物换为沸水两端温差小，电流变小③AB两端都是冰水混合物，没有温差，电路中也就没有电流了。
（2）热电偶电路中电流，是在两端有温差时才有的，所以判断电能是由内能转化而来
（3））热电偶电路的电流，跟接点A和B 间的温度差间的大小有关，温度差越大，回路电流越大，所以能把温度信号换成电信号，可以做成温度计。
答案：
（1）两连接点处有温度差；需要不同的金属丝组成闭合回路。
变为零；变小；变为零
（2）内
（3）电；温度计
