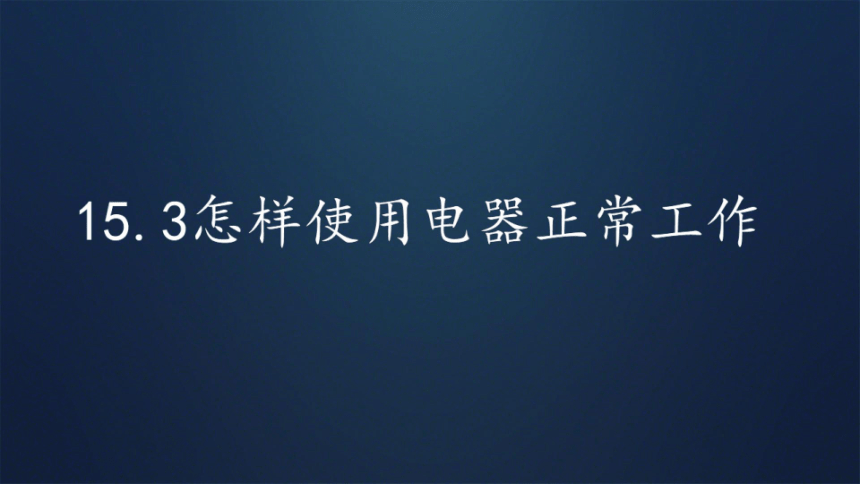

15.3怎样使用电器正常工作
活动1：
观察灯泡的亮度变化
1.观察灯泡标示的电压，U=
V
2.改变小灯泡两端的电压，观察灯
泡亮度变化情况
3.记录实验数据
U示=U标
U标>U标
U示灯泡亮度

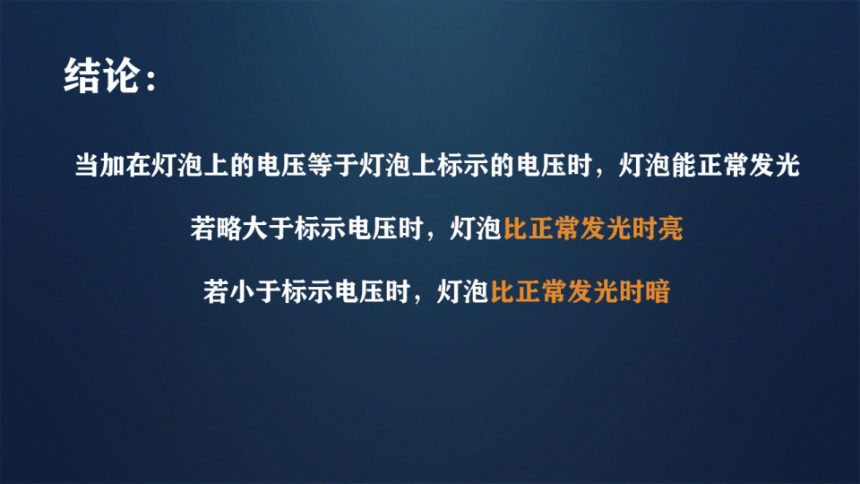

结论：
当加在灯泡上的电压等于灯泡上标示的电压时，灯泡能正常发光
若略大于标示电压时，灯泡比正常发光时亮
若小于标示电压时，灯泡比正常发光时暗

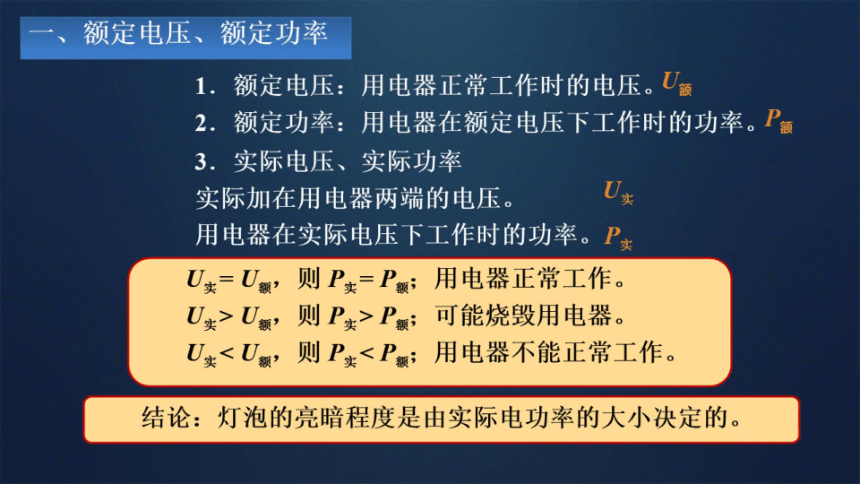

额定电压、额定功率
1.额定电压：用电器正常工作时的电压。乙U额
2.额定功率：用电器在额定电压下工作时的功率。卫颜
3.实际电压、实际功率
实际加在用电器两端的电压。
用电器在实际电压下工作时的功率。P实
U实=U额，则P实=P;用电器正常工作。
U实>U颜，则P实>P颜；
可能烧毁用电器。
U实结论：灯泡的亮暗程度是由实际电功率的大小决定的。
现在有一个小灯泡，上面只标有2.5V字样，额定电流已模糊
不清，你能想办法测量小灯泡的电功率吗？怎样测量？
根据公式：P=UI,测量出小灯泡两端的电压和流过灯泡的
电流就能求出电功率

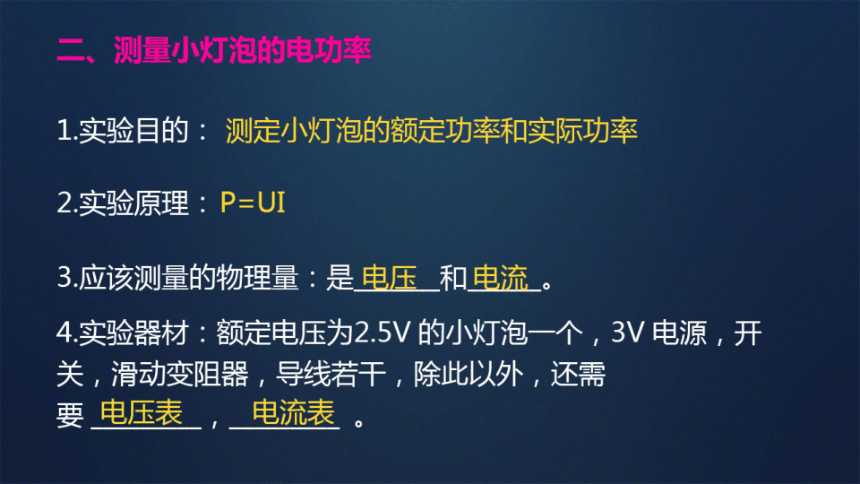

二、测量小灯泡的电功率
1.实验目的：测定小灯泡的额定功率和实际功率
2.实验原理：P=UI
3.应该测量的物理量：是电压和电流。
4.实验器材：额定电压为2.5V的小灯泡一个，3V电源，开
关，滑动变阻器，导线若干，除此以外，还需
要电压表
电流表

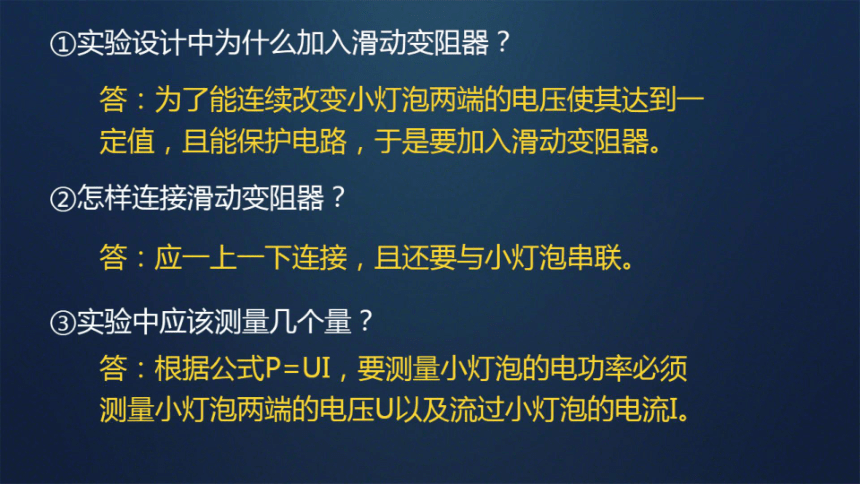

①实验设计中为什么加入滑动变阻器？
答：为了能连续改变小灯泡两端的电压使其达到一
定值，且能保护电路，于是要加入滑动变阻器。
②怎样连接滑动变阻器？
答：应一上一下连接，且还要与小灯泡串联。
③实验中应该测量几个量？
答：根据公式P=UI,要测量小灯泡的电功率必须
测量小灯泡两端的电压U以及流过小灯泡的电流。

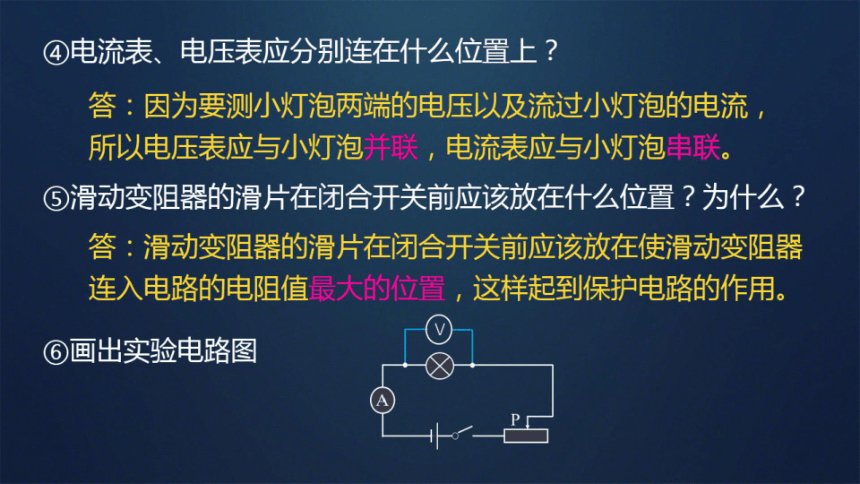

④电流表、电压表应分别连在什么位置上？
答：因为要测小灯泡两端的电压以及流过小灯泡的电流
所以电压表应与小灯泡并联，电流表应与小灯泡串联。
⑤滑动变阻器的滑片在闭合开关前应该放在什么位置？为什么？
答：滑动变阻器的滑片在闭合开关前应该放在使滑动变阻器
连入电路的电阻值最大的位置，这样起到保护电路的作用。
⑥画出实验电路图

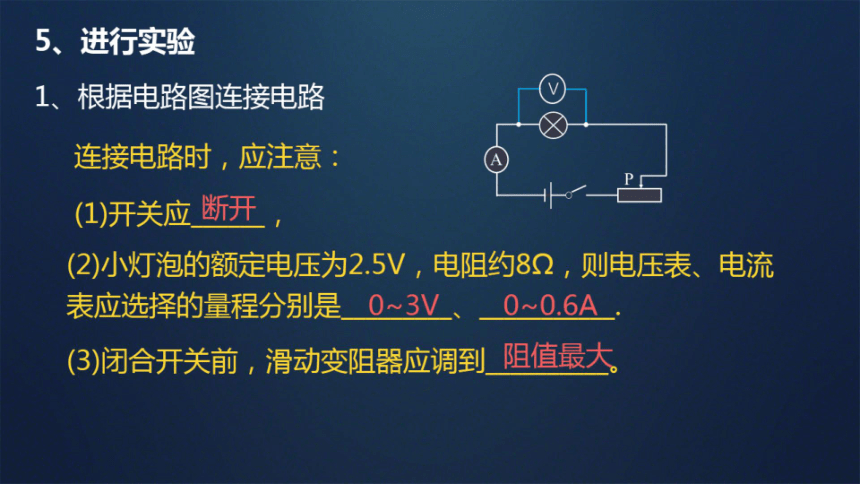

5、进行实验
1、根据电路图连接电路
连接电路时，应注意：
(1)开关应断开
(2)小灯泡的额定电压为2.5V,电阻约8Ω，则电压表、电流
表应选择的量程分别是0~3V、
0~0.6A
(3)闭合开关前，滑动变阻器应调到阻值最大
