第15章复习

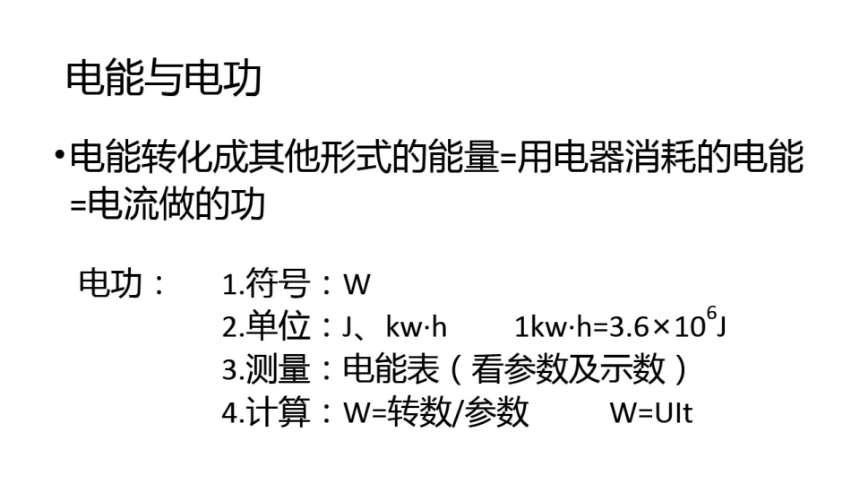

电能与电功
电能转化成其他形式的能量=用电器消耗的电能
=电流做的功
电功：
1.符号：W
2.单位：J、kwh
1kw-h=3.6×106
3.测量：电能表（看参数及示数)
4.计算：W=转数/参数
W=UIt
电功率：电流在某段时间内所做的电功跟这段时间
的比
·符号：P
·单位：W
·计算：P=w/t
伏安法测小灯泡电功率：
灯泡的越亮说明电
实验原理：P=U川
能转化的光能越多

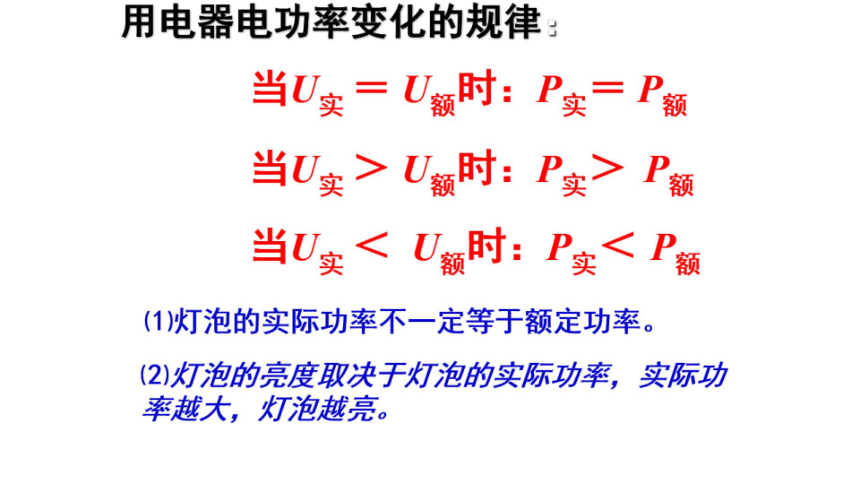

用电器电功率变化的规律
当U实=U额时：P实=P额
当U实>U颖时：P实>P额
当V实(灯泡的实际功率不一定等于额定功率。
(2)灯泡的亮度耿决于T泡的实际功率，实际功
率越大，灯泡越亮。

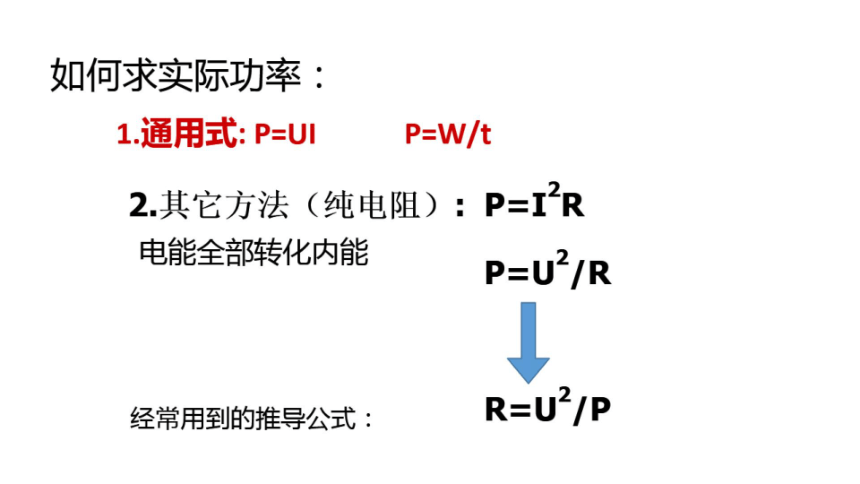

如何求实际功率：
1.通用式：P=U川
P=W/t
2.其它方法（纯电阻）：P=I2R
电能全部转化内能
P=U2/R
经常用到的推导公式：
R=U/P

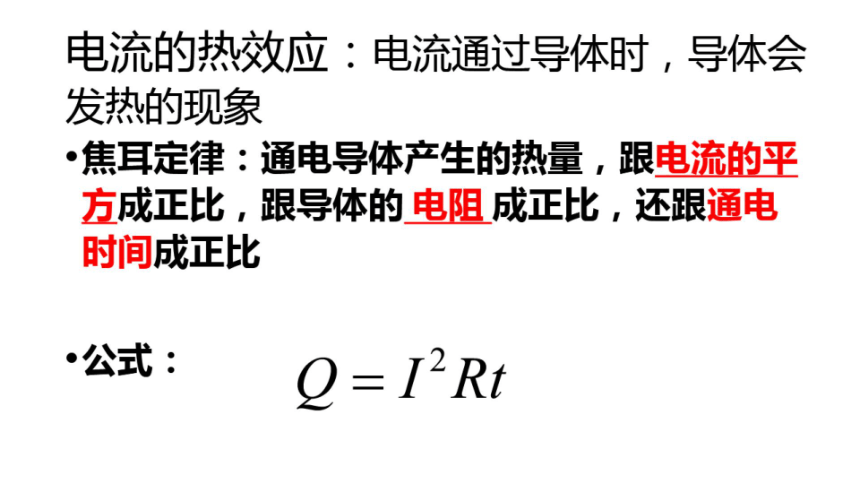

电流的热效应：电流通过导体时，导体会
发热的现象
焦耳定律：通电导体产生的热量，跟电流的平
方成正比，跟导体的电阻成正比，还跟通电
时间成正比
公式：
O-12Rt

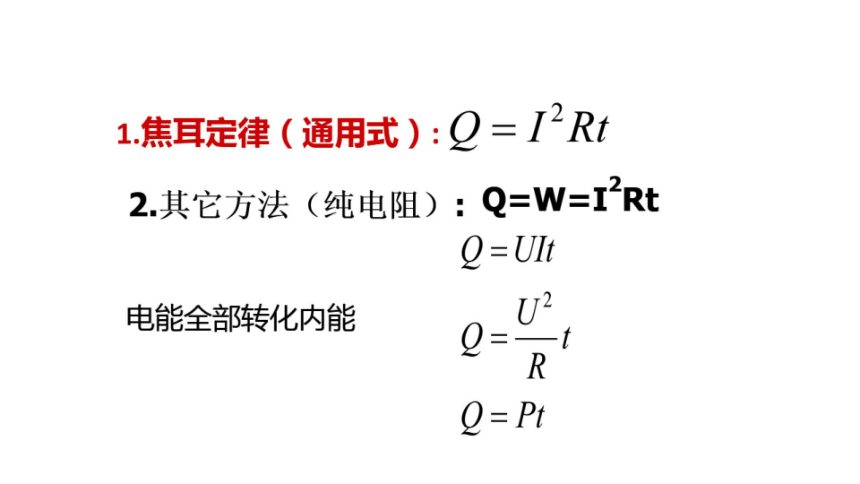

1.焦耳定律（通用式）：Q=I2Rt
2.其它方法（纯电阻）：Q=W=IRt
Q=UIt
电能全部转化内能
U2
2
1
R
·2.如图所示电路中，当开关$闭合，滑片P向右移动
时，关于两表示数的变化下述正确的是()
·A电流表、电压表的示数均变大
B电流表、电压表的示数均变小
C电流表的示数变小，电压表的示数变大
·D,电流表的示数变大，电压表的示数变小
R2
A
·小明同学拿起一只灯泡标有220V,25W字样，
他将此灯与220V,40W的灯泡并联，接到220伏的
电路中哪个灯泡会更亮一些？
把这两个灯泡(220V,25W,220V,40W)串
联起来，接到220伏的电路中，哪个灯泡消耗的
功率大？（或哪个更亮）
有一个6110V,40W”和一个6110V,100W的
灯泡，现将它们串联后接到家庭电路上，请
你判断两个灯能否正常发光？（灯不烧坏）
●
饮水机是一种常用的家用电器，主要
是利用电流热效应来工作的。其工作
电路可简化为如右图所示电路，其中
U=220V
S是温控开关。
(1)分析饮水机何时处在加热状态和何时处在保温状态？
(开关处于a还是b端？)
(2)如果饮水机在加热状态时加热板的电功率是440W,
在保温状态时加热板的功率是加热功率的1/4倍，
求电阻R,和R,的阻值分别是多大？
