16.4 变阻器 课件

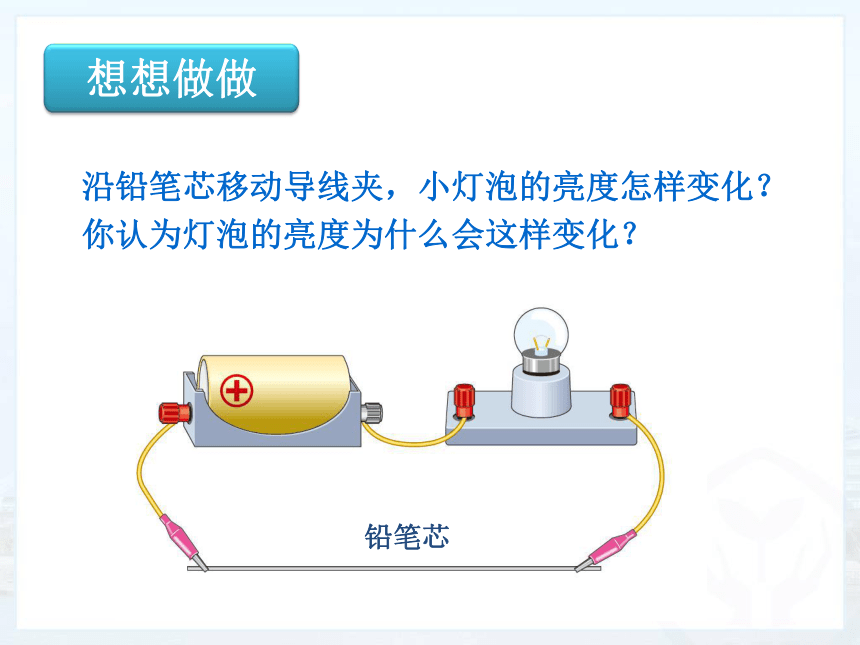

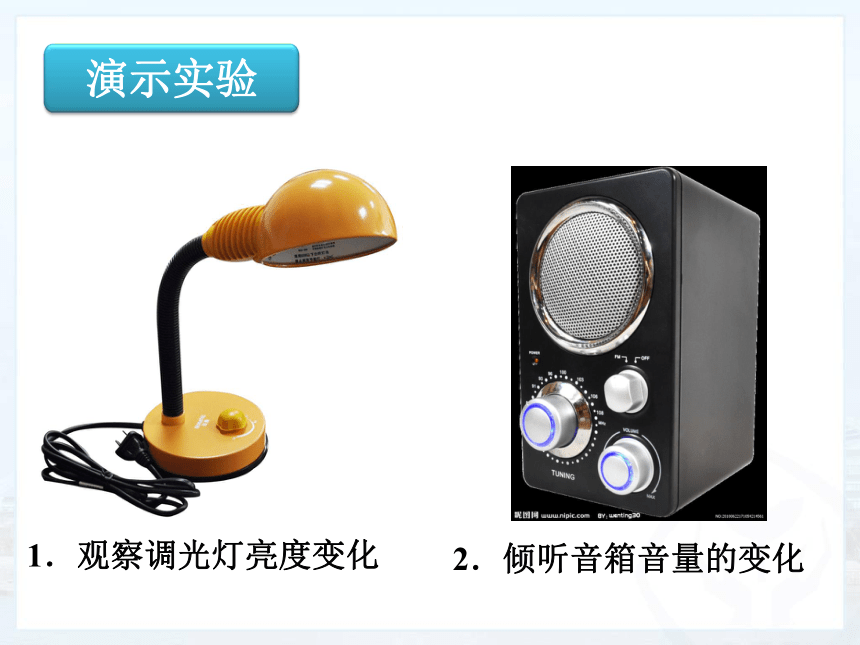

课件23张PPT。变阻器 第十六章 第４节1．观察调光灯亮度变化2．倾听音箱音量的变化演示实验　　沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？

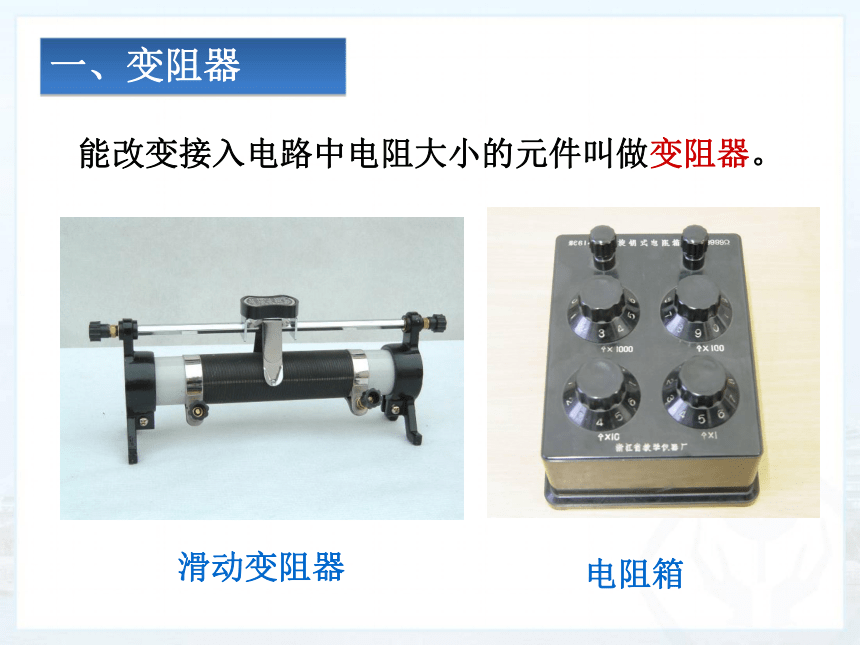

　　你认为灯泡的亮度为什么会这样变化？铅笔芯想想做做一、变阻器　　滑动变阻器 能改变接入电路中电阻大小的元件叫做变阻器。电阻箱　2．图示

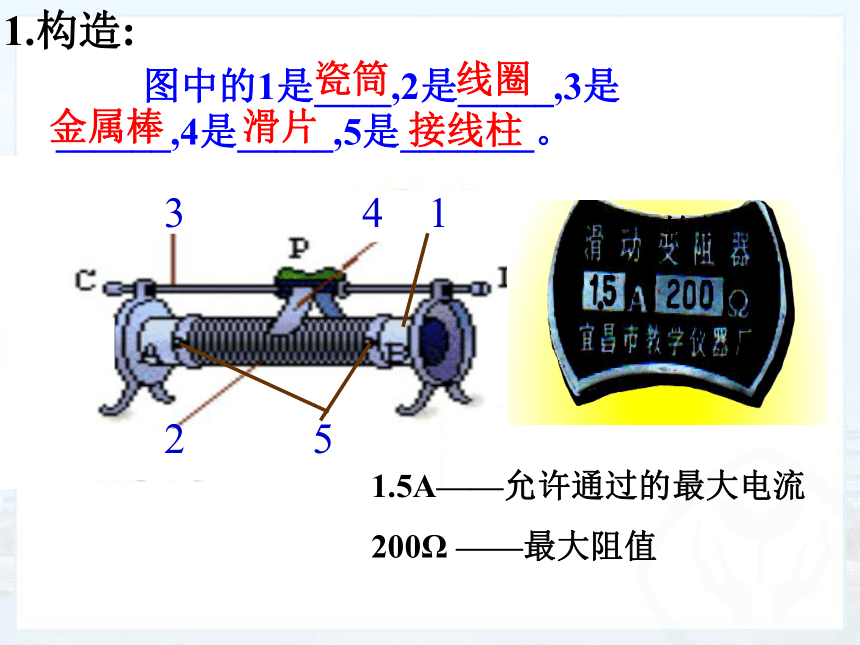

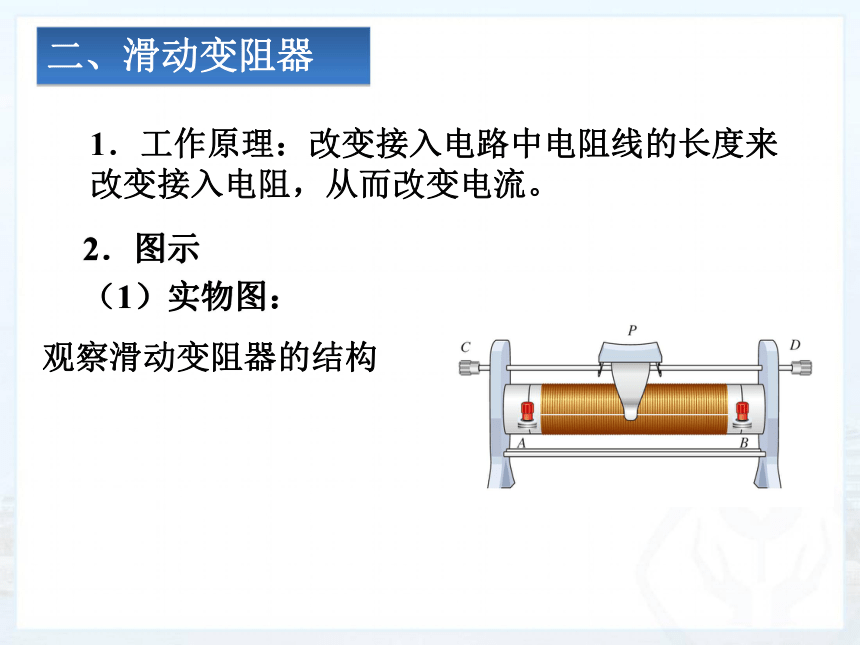

（1）实物图：二、滑动变阻器　1．工作原理：改变接入电路中电阻线的长度来　改变接入电阻，从而改变电流。　　观察滑动变阻器的结构 图中的1是____,2是_____,3是______,4是_____,5是_______。 1.构造:瓷筒线圈金属棒滑片接线柱铭牌1.5A——允许通过的最大电流

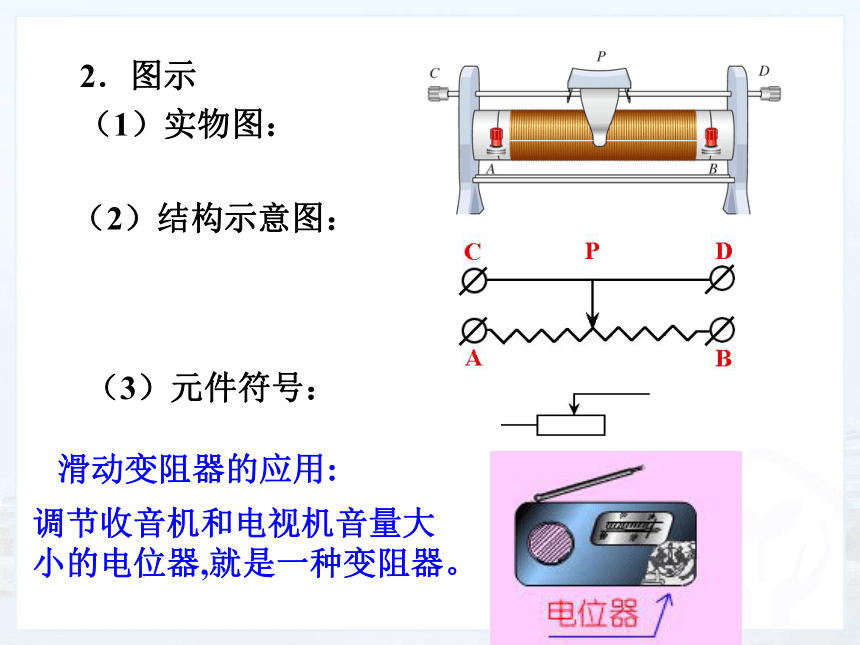

200Ω ——最大阻值　（3）元件符号：　（2）结构示意图：　2．图示

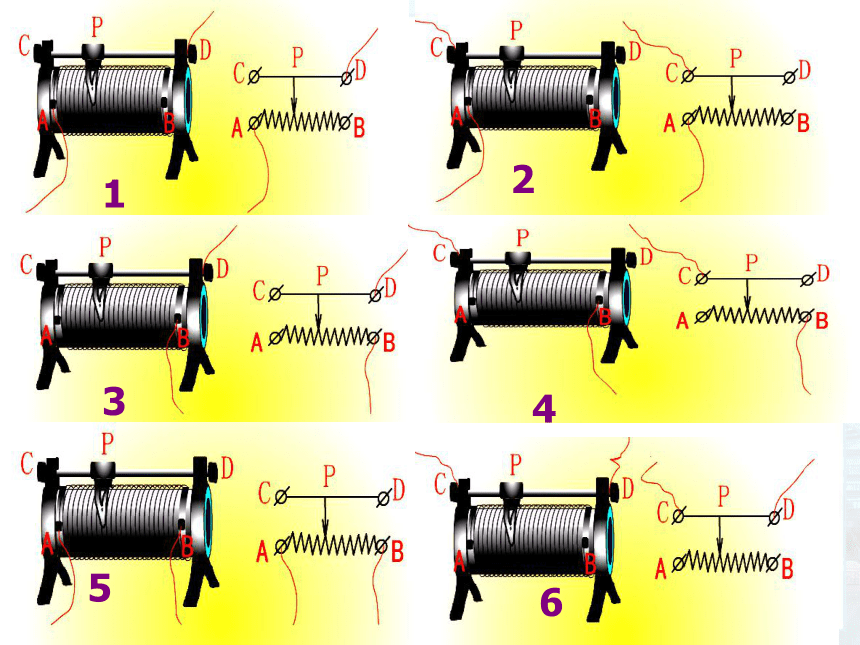

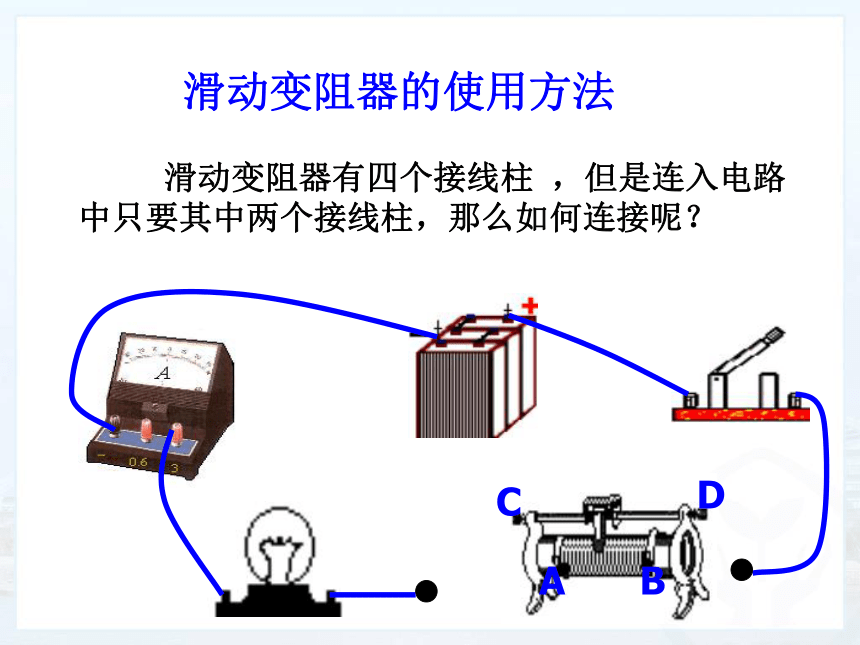

（1）实物图： 滑动变阻器的应用: 调节收音机和电视机音量大小的电位器,就是一种变阻器。滑动变阻器的使用方法 滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？ABCD123456滑动变阻器几种接法比较变大变小变小变大变小变小变小变大变小变大变大变小变大变大变大变小　　（1）滑动变阻器的使用：
　　应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下” （2）了解铭牌
使用前应将滑片放在阻值最大位置　3．练习使用滑动变阻器　　 连接滑动变阻器　　　　连通电路前应将滑片放到什么位置上？想一想（3）实验：用滑动变阻器改变小灯泡的亮度（4）实验：用滑动变阻器控制电阻两端的电压　　闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。　　换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。连接电路S　　能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱内部结构 旋盘式电阻箱: ①旋盘式电阻箱的读数; 联系：都能改变连入电路的电阻值；
区别：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能表示出连入电路的电阻值；电阻箱恰好相反。 ②电阻箱与滑动变阻器的区别和联系.电位器四、变阻器的应用电位器汽车油量表原理练一练　　1．能改变接入电路中电阻大小的元件叫做变阻器。　　3．电位器是变阻器在生活中的应用。　　2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。课堂小结 1.下列说法正确的是∶
A.滑动变阻器比电阻箱更好
B.两个粗细不同的铜导线，细的电阻更大一些
C.电阻箱能够逐渐地改变连入电路的电阻
D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大课堂练习： 2.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：（多选）
3.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：
A.逐渐变大 B.逐渐变小
C.保持不变 D.无法判断
4.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：
A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断
