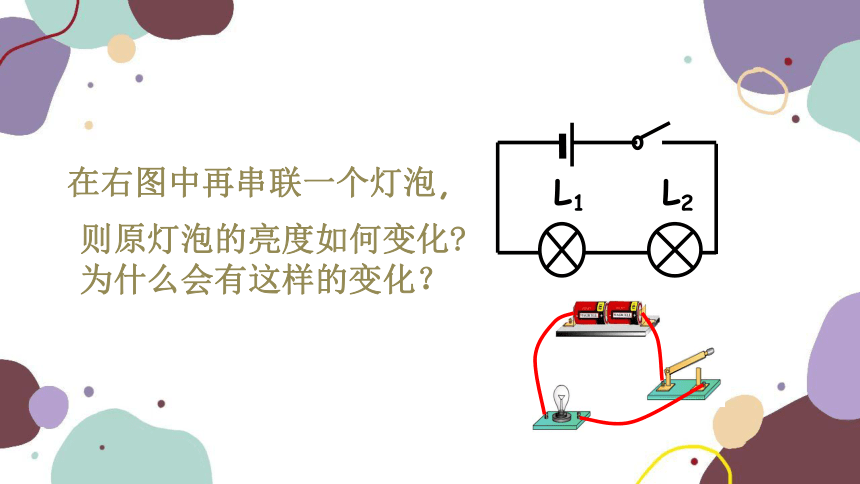

在右图中再串联一个灯泡,
L1
L2
则原灯泡的亮度如何变化 为什么会有这样的变化？
第十六章 电压 电阻
第二节 串、并联电路中
电压的规律

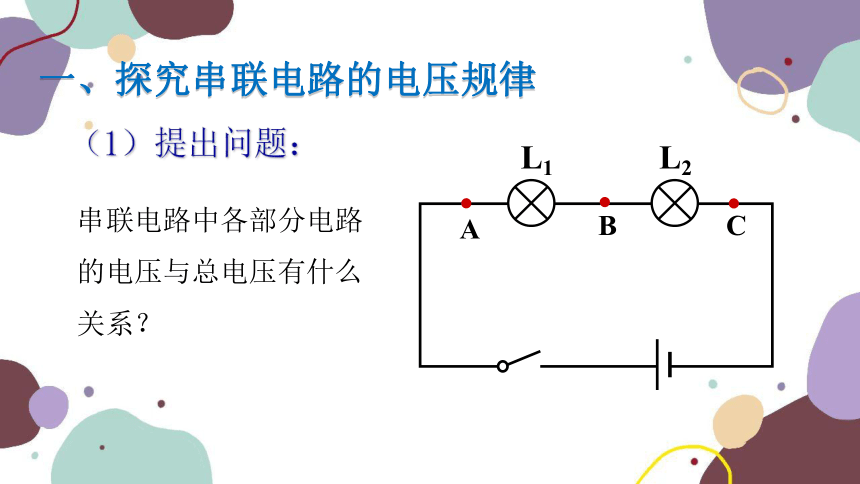

一、探究串联电路的电压规律
串联电路中各部分电路的电压与总电压有什么关系？
L2
A
B
C
L1
（1）提出问题：
没关系？
有关系？什么样的关系？
（3）设计实验：
实验方案？
先画电路图，再根据电路图连接实物图。
（2）猜想和假设：

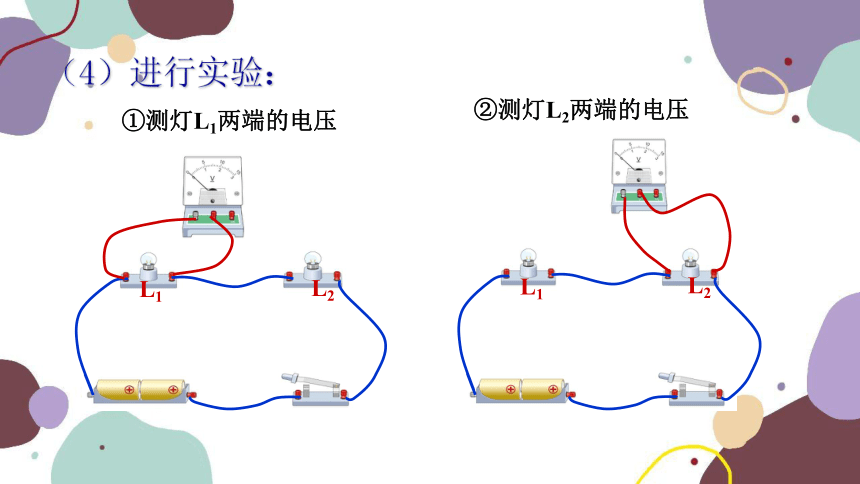

（4）进行实验：
L1
L2
L1
L2
②测灯L2两端的电压
　　①测灯L1两端的电压
L1
L2

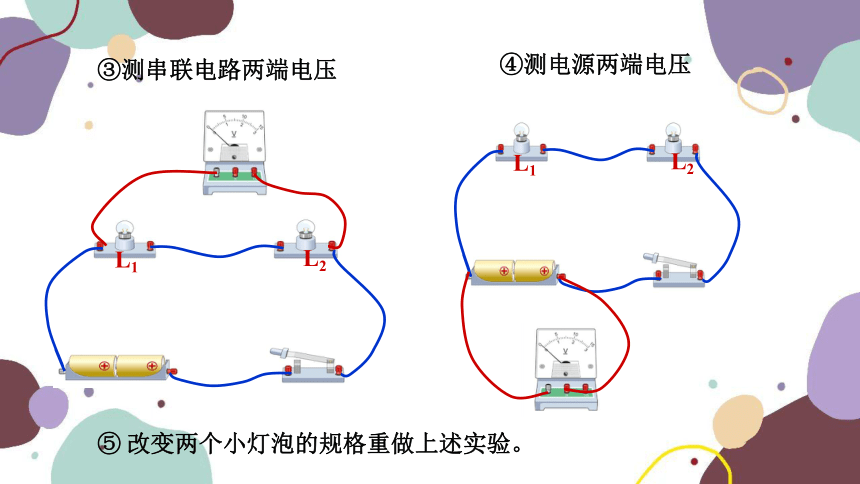

④测电源两端电压
　　③测串联电路两端电压
L1
L2
　　⑤ 改变两个小灯泡的规格重做上述实验。
观测对象 灯泡L1两端 的电压U1/v 灯泡L2两端 的电压U2/v L1和L2串联后
的总电压U/v
测量结果 第一次
第二次
第三次
……

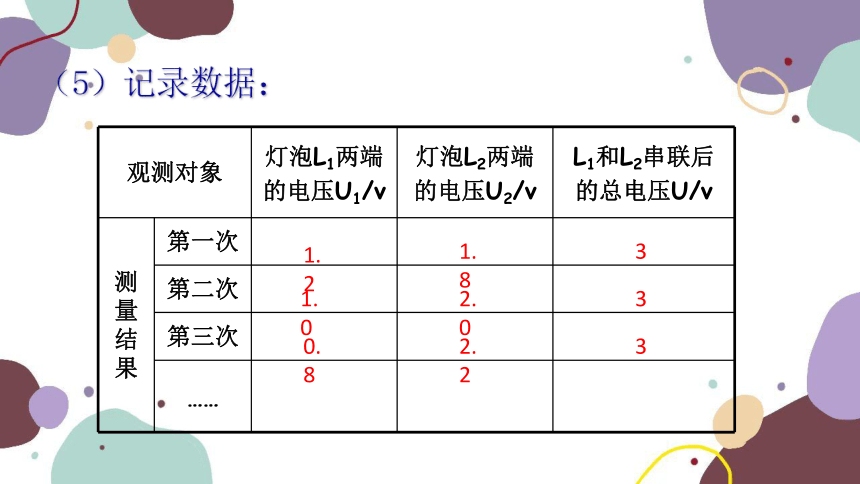

（5）记录数据：
1.2
1.8
3
1.0
2.0
3
0.8
2.2
3

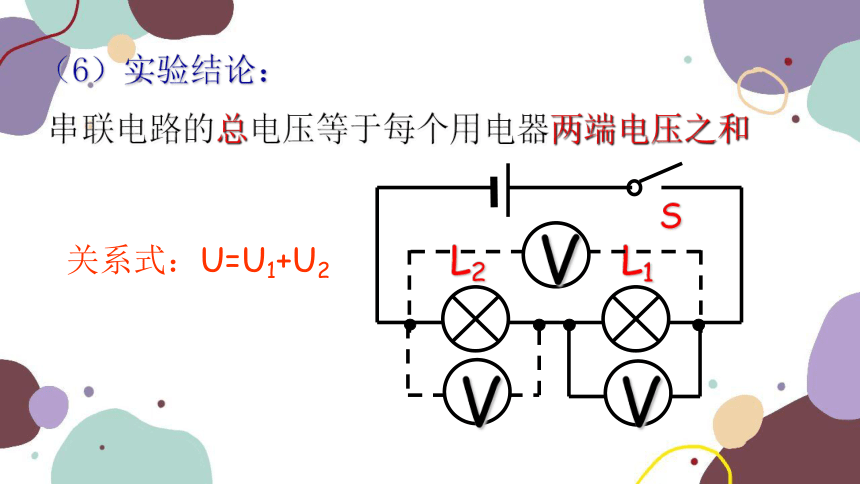

（6）实验结论：
串联电路的总电压等于每个用电器两端电压之和
关系式：U=U1+U2
V
L2
L1
S
V
V

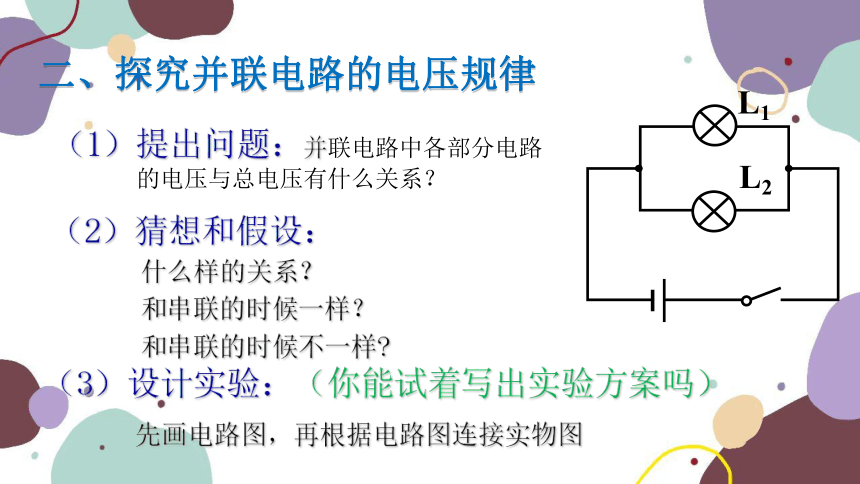

二、探究并联电路的电压规律
（1）提出问题：并联电路中各部分电路
的电压与总电压有什么关系？
（2）猜想和假设：
什么样的关系？
和串联的时候一样？
和串联的时候不一样
L1
L2
（3）设计实验：（你能试着写出实验方案吗）
先画电路图，再根据电路图连接实物图
（4）进行实验：
L2
S
L1
L2
S
L1
②测灯L2两端的电压
　　①测灯L1两端的电压
L2
S
L1
　　③ 测电源两端电压
　　④ 改变两个小灯泡的规格重做上述实验。
⑤
将电源换为由三节干电池组成的电源重做上述实验。
（5）记录数据：
观测对象 灯泡L1两端 的电压U1/v 灯泡L2两端 的电压U2/v L1和L2串联后
的总电压U/v
测量结果 第一次
第二次
第三次
……
3.0
3.0
3.0
3.0
3.0
3.0
4.5
4.5
4.5
（6）实验结论：
并联电路中各支路两端电压相等
关系式：U=U1=U2
L1
L2
V
V
V
课堂小结
练一练
1、灯L1和L2并联后接到3V的电源上，发现灯L1比L2亮多了，若两灯的电压分别是U1、U2，则（ ）
A、U1>U2 B、U1C、U1=U2=3V D、U1+U2=3V
C
2、如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（ ）
A
A．电压表的示数为2V B．电压表的示数为4V
C．电压表的示数为6V D．电压表的示数为10V
3、小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ ）
A．干路电流为3A
B．L1和L2两端的电压相同
C．L1两端的电压小于L2两端的电压
D．并联电路中各支路电流一定不同
AB
4、若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电压为_____V，若将20只相同的小灯泡并联在110 V的电路中，每只小灯泡两端的电压______V.
5、如图所示，当S1闭合、S2断开时，电压表示数为2.5 V；当S1断开、S2闭合时，电压表示数为6 V.灯L1两端的电压为_____V，灯L2两端的电压为_____V，电源电压为______V.
11
110
2.5
3.5
6
6、在下图中，灯泡L1和灯泡L2是 联连接的。当电键K断开时，电压表的示数将 ；电流表的示数将 (选填“增大”、“不变”或“减小”)。
并
不变
减小
7、将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。
