15.2 电流和电路 课件

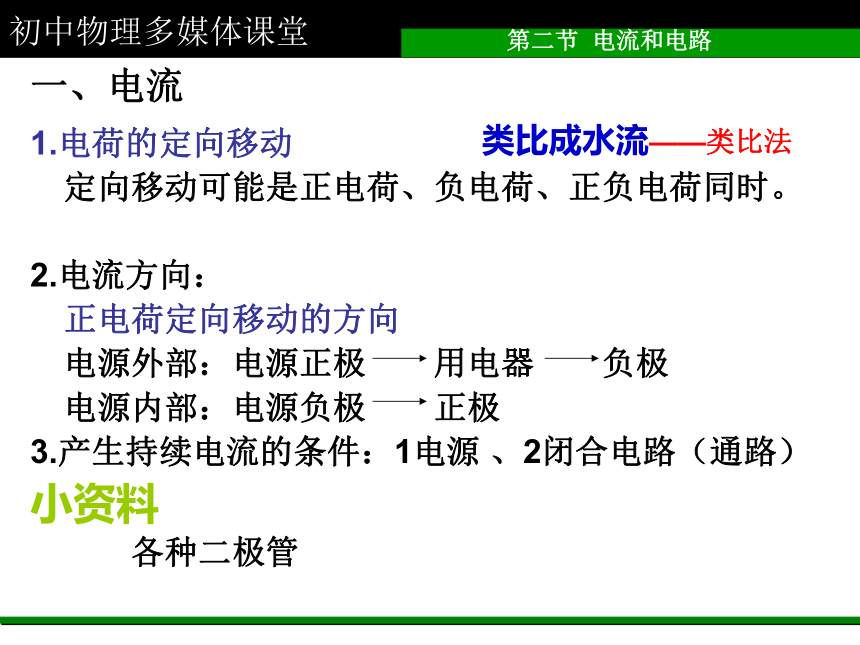

课件20张PPT。一、电流1.电荷的定向移动
　定向移动可能是正电荷、负电荷、正负电荷同时。
2.电流方向：
　正电荷定向移动的方向
　电源外部：电源正极　　用电器　　负极
　电源内部：电源负极　　正极
3.产生持续电流的条件：1电源 、2闭合电路（通路）
小资料

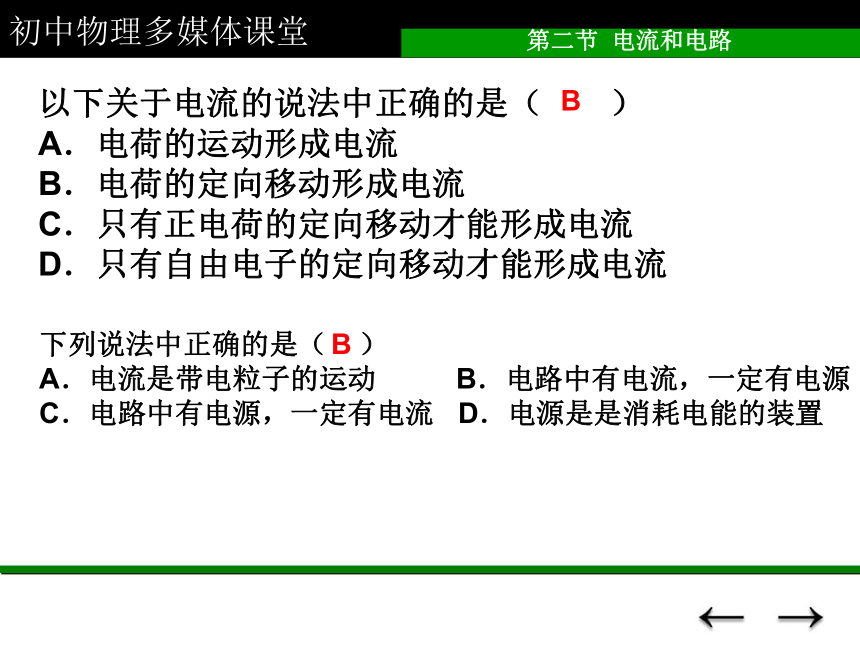

　　　各种二极管类比成水流——类比法以下关于电流的说法中正确的是（　　）
A．电荷的运动形成电流
B．电荷的定向移动形成电流
C．只有正电荷的定向移动才能形成电流
D．只有自由电子的定向移动才能形成电流B 下列说法中正确的是（ ）
A．电流是带电粒子的运动 B．电路中有电流，一定有电源

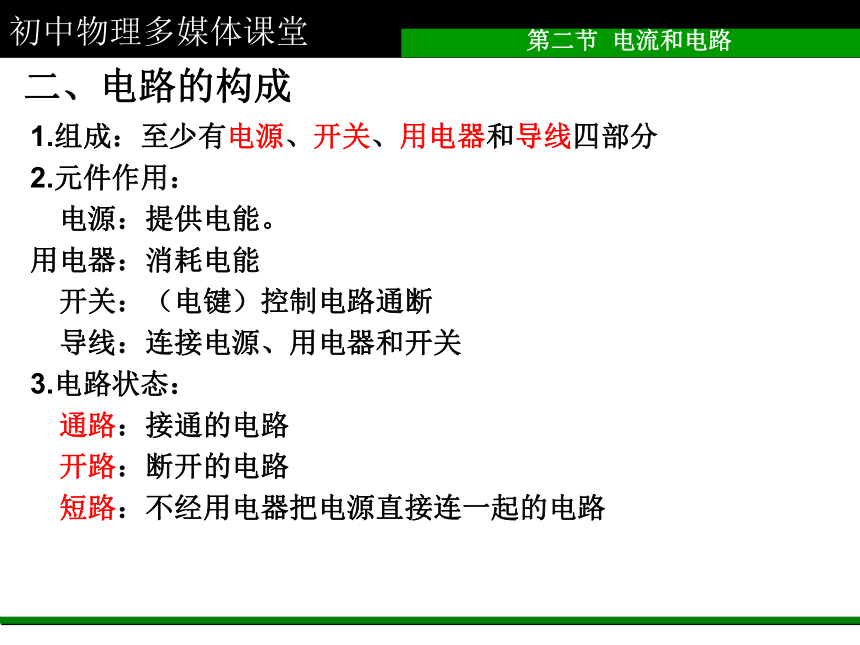

C．电路中有电源，一定有电流 D．电源是是消耗电能的装置B 二、电路的构成1.组成：至少有电源、开关、用电器和导线四部分
2.元件作用：
　电源：提供电能。　
用电器：消耗电能　
　开关：（电键）控制电路通断
　导线：连接电源、用电器和开关
3.电路状态：
　通路：接通的电路
　开路：断开的电路

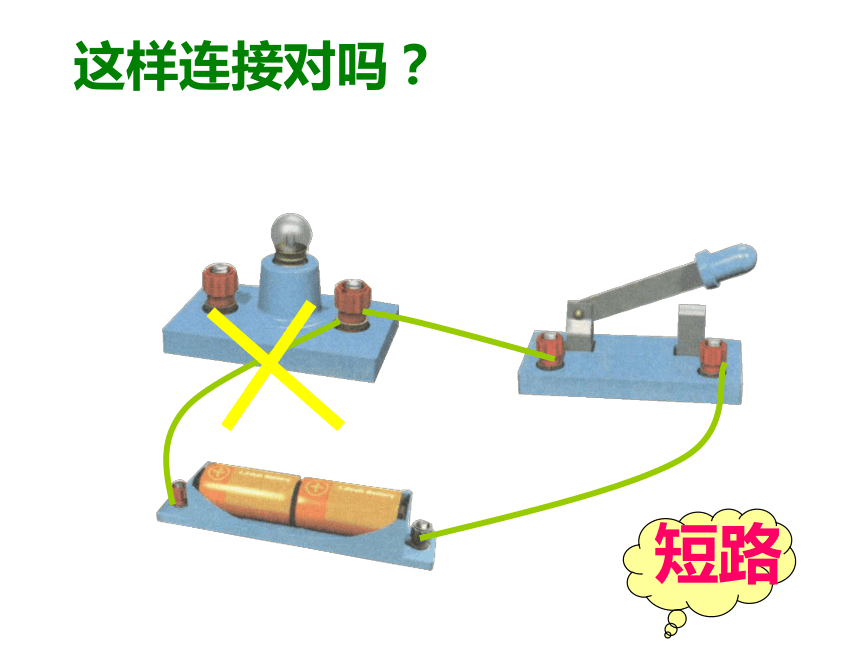

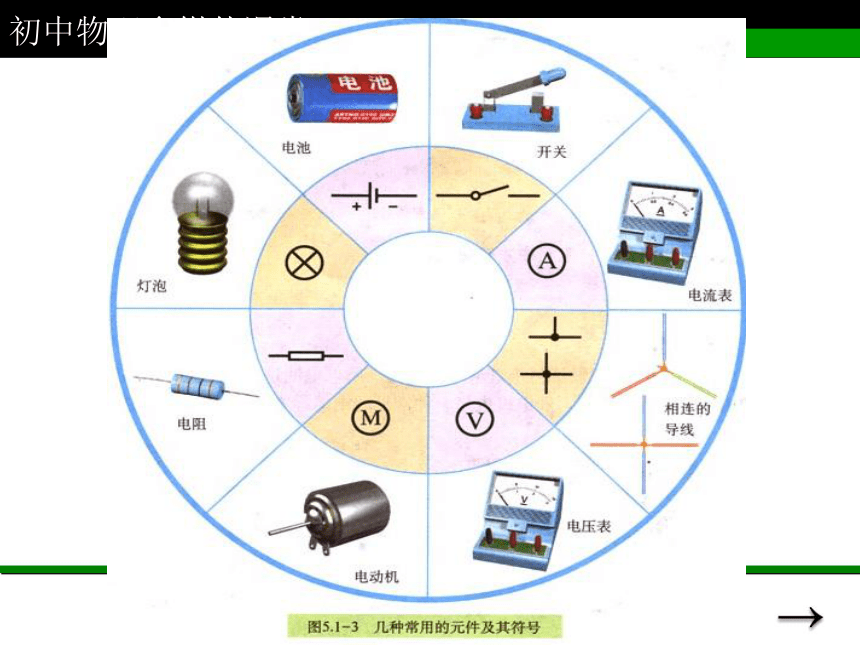

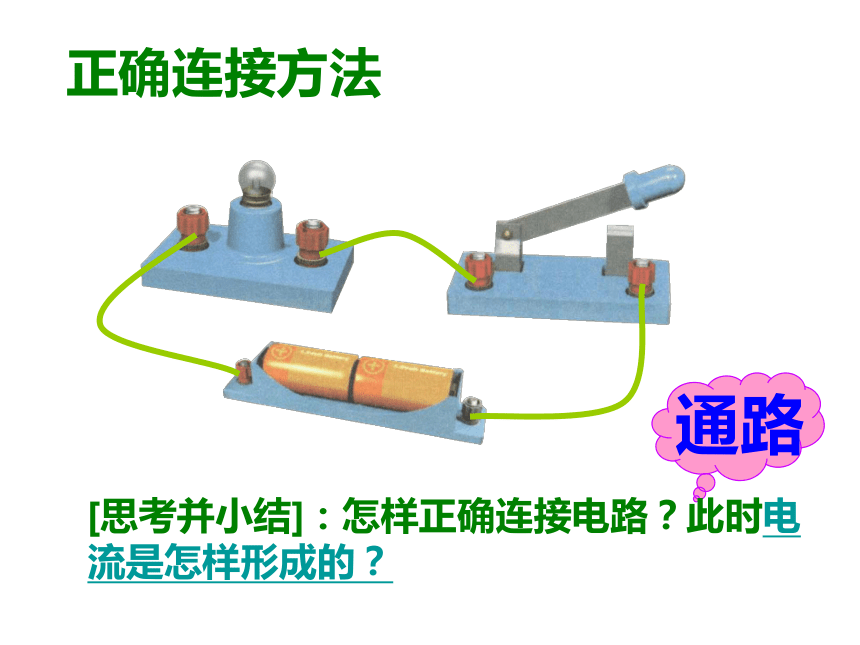

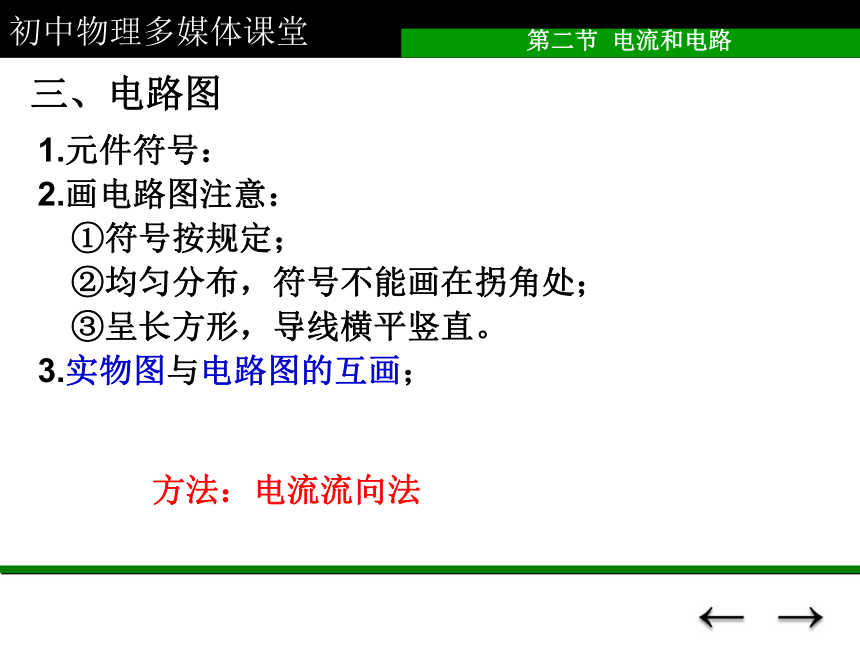

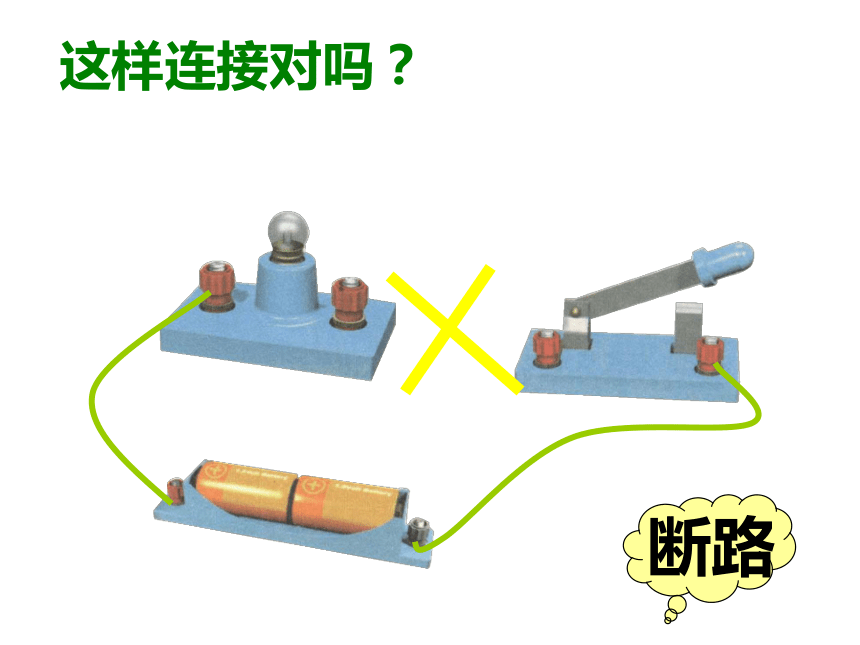

　短路：不经用电器把电源直接连一起的电路这样连接对吗？这样连接对吗？正确连接方法[思考并小结]：怎样正确连接电路？此时电流是怎样形成的？三、电路图1.元件符号：
2.画电路图注意：
　①符号按规定；
　②均匀分布，符号不能画在拐角处；
　③呈长方形，导线横平竖直。

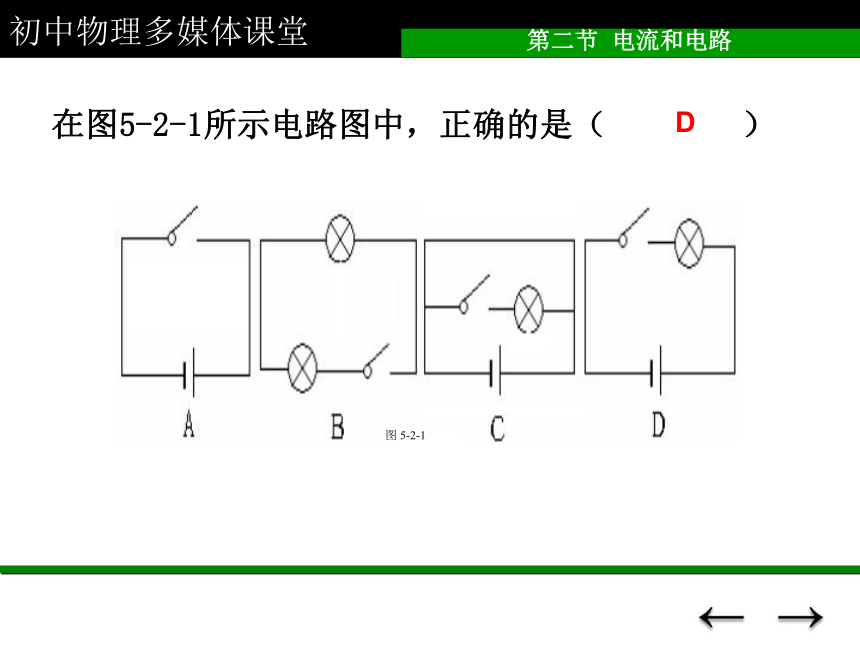

3.实物图与电路图的互画；方法：电流流向法在图5-2-1所示电路图中，正确的是（　　　　）图 5-2-1
D 　　元件位置安排要适当，分布要均匀这样画好吗？实物连线图电路图这样画怎么样？元件位置安排要适当，分布要均匀,元件不要画在拐角处。　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样呢?画电路图注意：
　①符号要统一规定；
　②所画符号和实物一一对应；
　③合理安排，均匀分布，元件符号一定不能画在电
　　路图的拐角处；
　④电路图呈长方形，导线要横平竖直。电路图根据实物图画出电路图- +实物图根据电路图连接实物图（书P105，1）方法：电流流向法1、下图所示各电路元件为电路提供电能的是 ，消耗 电能的是 。 ABCDCA、B、D2、下面正确的电路图是（ ）。DBAC3、画出下面左图的电路图。下列电路完整无缺的是（ ）（A）（B） （C） （D）D
2.如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。S1S2通短开在图5-2-8所示的电路中，开关闭合后两灯均不亮，某同学用一根导线去查找电路的故障．他的方法及看到的现象是：将导线跨接在L1两端，L2不亮；将导线跨接在L2两端，L1亮．根据以上实验现象，我们就可以判定( )
A． L1短路 B． L1断路 C． L2短路 D． L2断路 图 5-2-８D
