14.1 热机

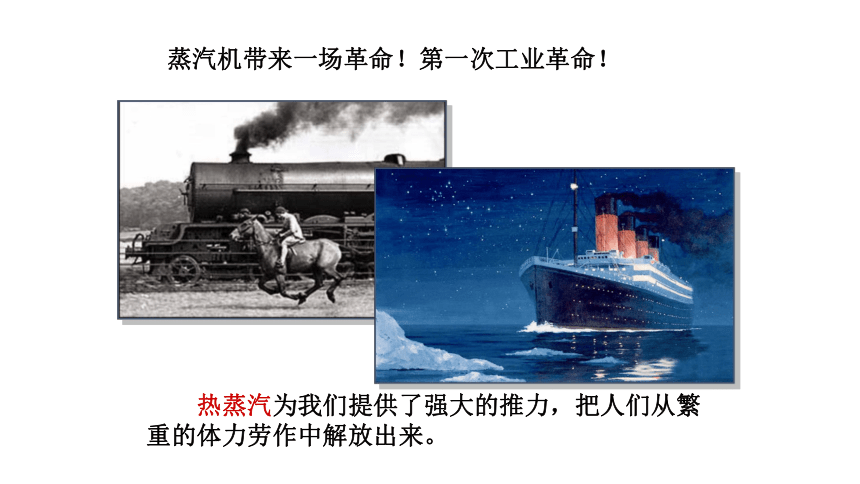

　　热蒸汽为我们提供了强大的推力，把人们从繁重的体力劳作中解放出来。
蒸汽机带来一场革命！第一次工业革命！
向瓦特致敬！

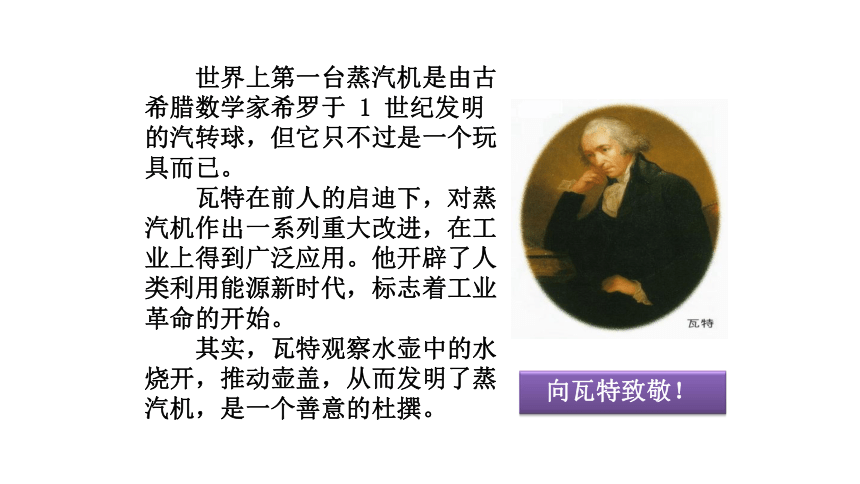

　　世界上第一台蒸汽机是由古希腊数学家希罗于 1 世纪发明的汽转球，但它只不过是一个玩具而已。
　　瓦特在前人的启迪下，对蒸汽机作出一系列重大改进，在工业上得到广泛应用。他开辟了人类利用能源新时代，标志着工业革命的开始。
　　其实，瓦特观察水壶中的水烧开，推动壶盖，从而发明了蒸汽机，是一个善意的杜撰。

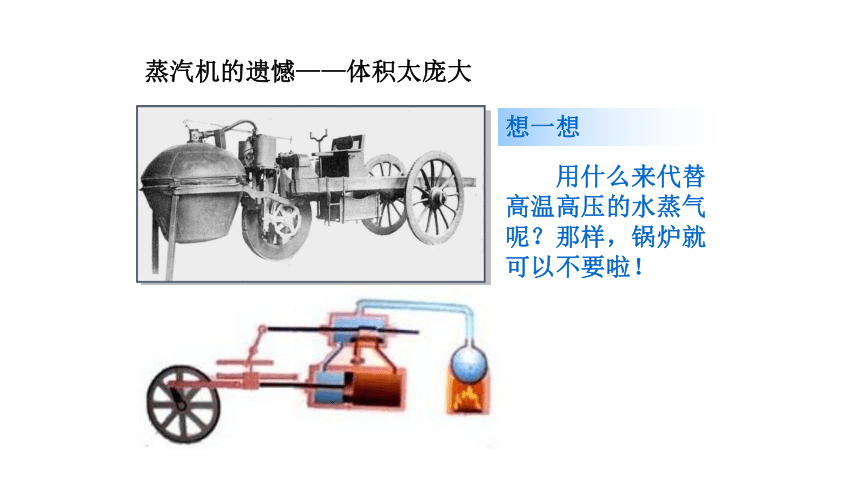

蒸汽机的遗憾——体积太庞大
　　用什么来代替高温高压的水蒸气呢？那样，锅炉就可以不要啦！
想一想

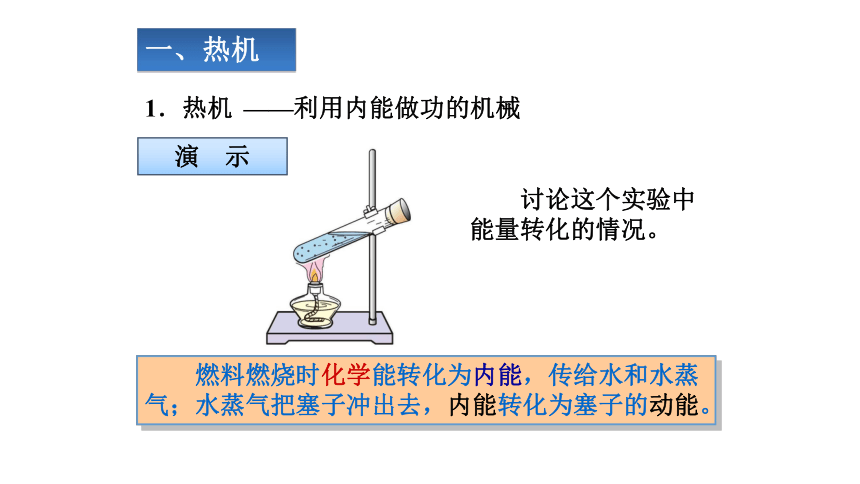

1．热机
——利用内能做功的机械
　　讨论这个实验中能量转化的情况。
一、热机　
演　示
　　燃料燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。

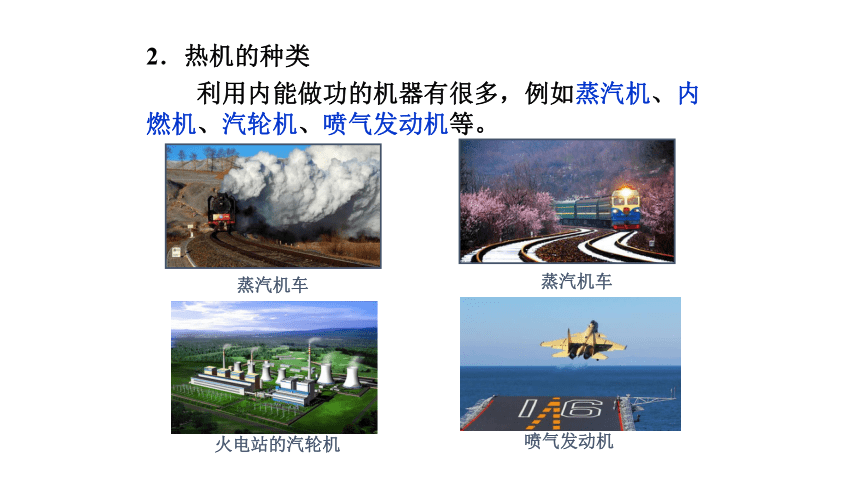

　　利用内能做功的机器有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。
蒸汽机车
蒸汽机车
喷气发动机
火电站的汽轮机
2．热机的种类

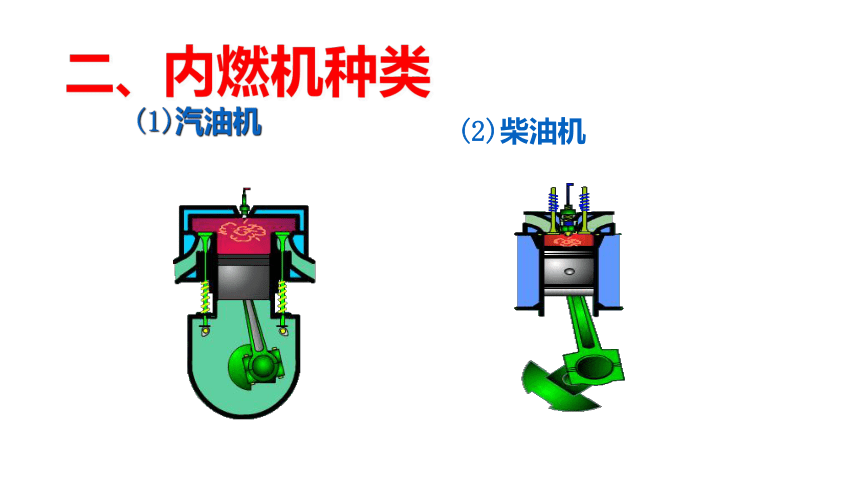

二、内燃机种类
(1)汽油机
(2)柴油机
汽油机工作时，活塞在汽缸里做往复运动，活塞从汽缸的一端运动到另一端的过程叫做冲程。
1、汽油机的构造及工作原理：
进气门打开，排气门关闭，活塞由上端向下运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
1 吸气冲程
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
2 压缩冲程
在压缩冲程未尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气。高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。
3 做功冲程
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
4 排气冲程
吸气
压缩
做功
排气
1、在四个冲程中，哪些冲程发生
了能量的转化？
2、哪个冲程使汽车获得了动力？
3、哪个冲程排出了汽车的尾气？
机械能转化为内能
内能转化为机械能
获得动力
排出尾气
(1)汽油机的应用
(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
内燃机的应用
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
观察与思考
汽油机和柴油机的异同点比较
种类 汽油机 柴油机
相同点 不 同 点 构 造
燃 料
吸入气体
点火方式
都是内燃机，一个工作循环都经历四个冲程
火花塞
喷油嘴
汽油
柴油
汽油和空气
空气
点燃式
压燃式
归纳与小结
1.单缸四冲程内燃机完成40个冲程,关于做功和飞轮转
动的情况,下列说法正确的是( )
A.做功10次,飞轮转40周
B.做功40次,飞轮转20周
C.做功10次,飞轮转20周
D.做功20次,飞轮转10周
C
随堂训练
3.根据汽油机和柴油机的区别，下列说法错误的是（ ）
A.汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷
油嘴
B.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合
C.吸气冲程是内能转化为机械能
D.压缩冲程是内能转化为机械能
2.某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒
做功_______次,有________个冲程,飞轮转________周。
20
BCD
10
40
