15.2 电流和电路
电的应用极为广泛，它在生产生活中是如此重要,那么, 电流是怎样形成的呢？电路的基本构成是怎样的？

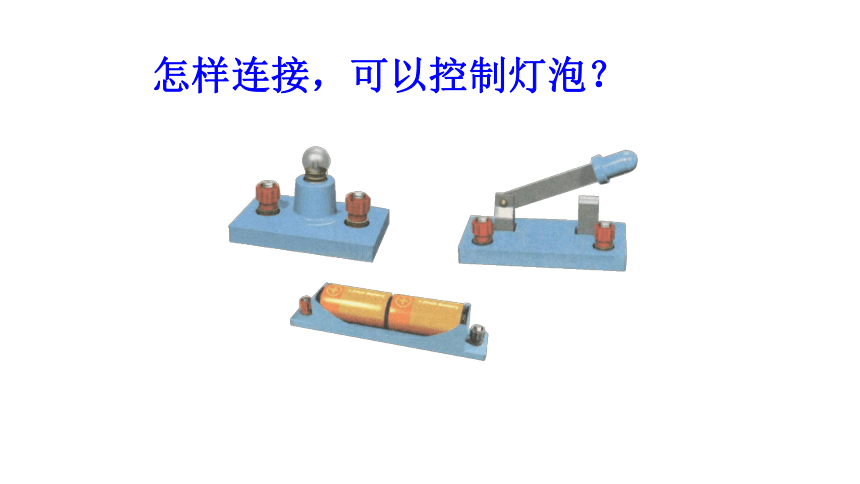

怎样连接，可以控制灯泡？

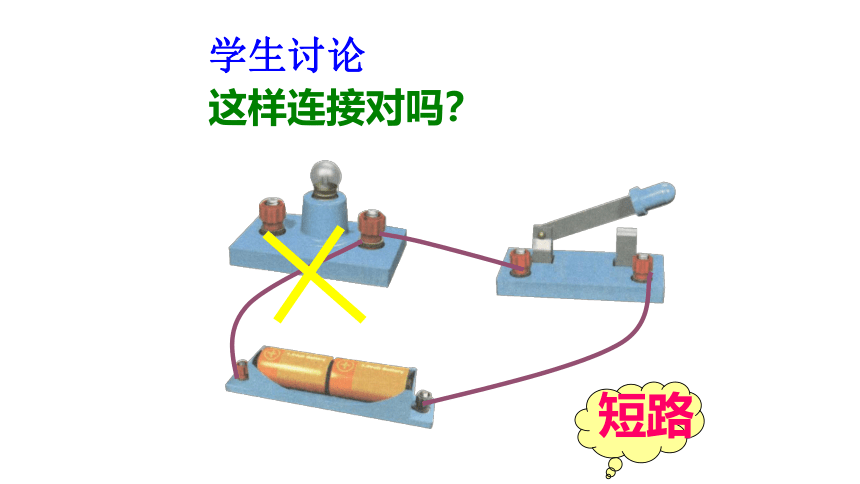

短路
这样连接对吗？
学生讨论

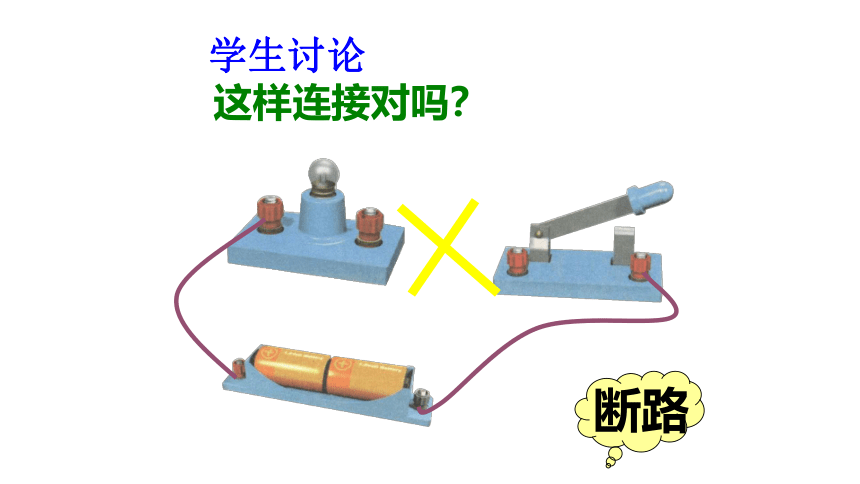

这样连接对吗？
断路
学生讨论

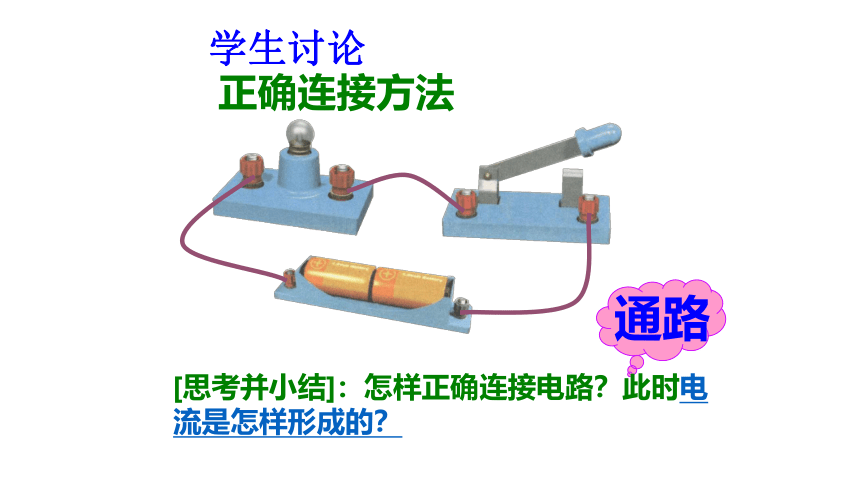

正确连接方法
通路
[思考并小结]：怎样正确连接电路？此时电流是怎样形成的？
学生讨论

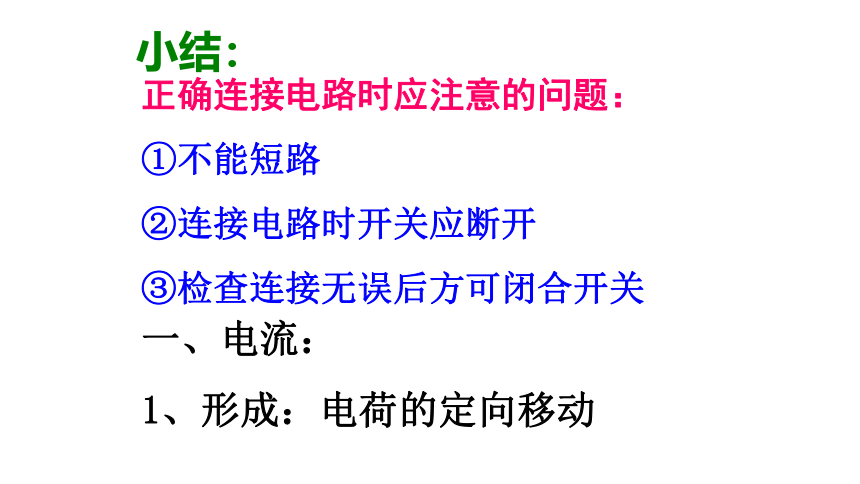

小结：
正确连接电路时应注意的问题：
①不能短路
②连接电路时开关应断开
③检查连接无误后方可闭合开关
一、电流：
1、形成：电荷的定向移动
电流的方向
规定正电荷的定向移动方向为电流的方向.
正极 用电器 负极
在电源外部，电流的方向是从电源的正极经过用电器流向负极的。
开关：
控制电路的通断
跷板开关
拉线开关
单刀开关
触屏开关
导线：
连接电路
铝芯导线
铜芯导线
电路的三种状态
①通路：
②断路：
③短路：
电源短路时电路中有很大的电流，可能会烧坏电源，甚至引起火灾！
正常接通的电路，用电器能够工作的电路。
电路在某处被切断，电路中没有电流，用电器不工作的电路。
直接用导线将电源正负极相连的电路。
画电路图应注意的事项:
电路元件符号要用统一规定的符号，不能自造符号。
开关
电池
交叉
导线
T型
导线
电动机
M
电灯
发光二极管
　　请画出对应的电路图。
练一练
┃实战演习┃
1．人类对原子结构的探究最早是从静电现象开始的。对静电现象的认识，下列说法中正确的是(　　)
A．自然界只存在正、负两种电荷
B．同种电荷相互吸引，异种电荷相互排斥
C．从静电现象认识到原子核是可分的
D．摩擦起电创造了电荷
A
2．在如图15－7所示的四位科学家中，以其名字命名电流单位的是(　　)
图15－7
C
电流和电路
电流
1．电流的形成：电荷的定向移动形成电流。
2．电流的方向：正电荷定向移动的方向规定为电流的方向；电源外部，电流方向是从电源正极经过用电器流向负极的。
3．产生持续电流的条件：①电路中要有电源
②电路必须是连通的
电路
2．电路的状态
通路：正常接通的电路，用电器能够工作的电路。
断路：电路在某处被切断，电路中没有电流，用电器不工作的电路。
短路：直接用导线将电源正负极相连的电路。
3．电路图
1．电路的构成及各部分的作用
电源：提供电能
用电器：消耗电能
开关：控制电路的通断
导线：连接电路
