4.4 光的折射课件(共19页) 2022-2023学年人教版物理八年级上册

(共19张PPT)
4.4 光的折射
导入观察实验，并思考“硬币升高原因”
一、感知生活中光的折射现象
利用以下器材感知光的折射：
激光笔、烧杯、玻璃砖、喷壶
　　光从一种介质 入另一种介质时,传播方向 ____________这种现象叫光的折射。
会发生偏折

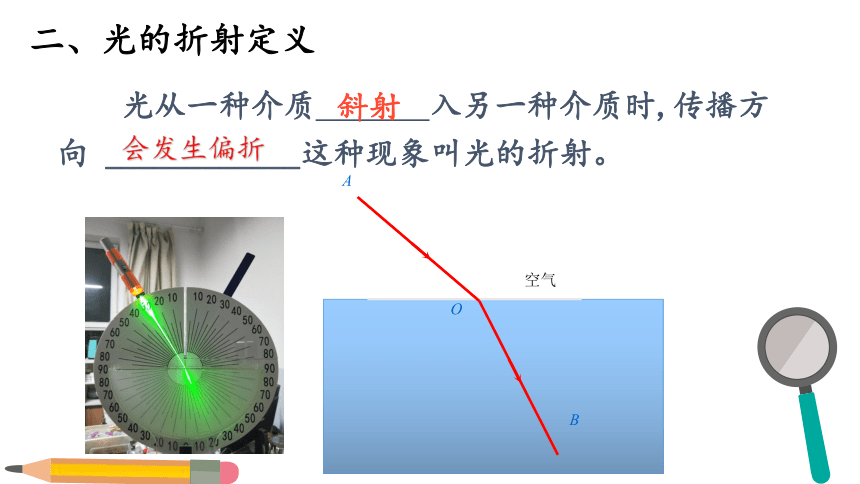

二、光的折射定义
B
空气
A
O
斜射
光从一种介质斜射入另一种介质时，
传播方向会发生偏折，
这种现象叫光的折射。
一、什么是光的
折射现象？
新课学习
i
r
O
M
M,
界面
N
N,
法线
A
入射光线
折射光线
空气
水
B
１
２
３
入射角
折射角
折射角：
折射光线与法线的夹角

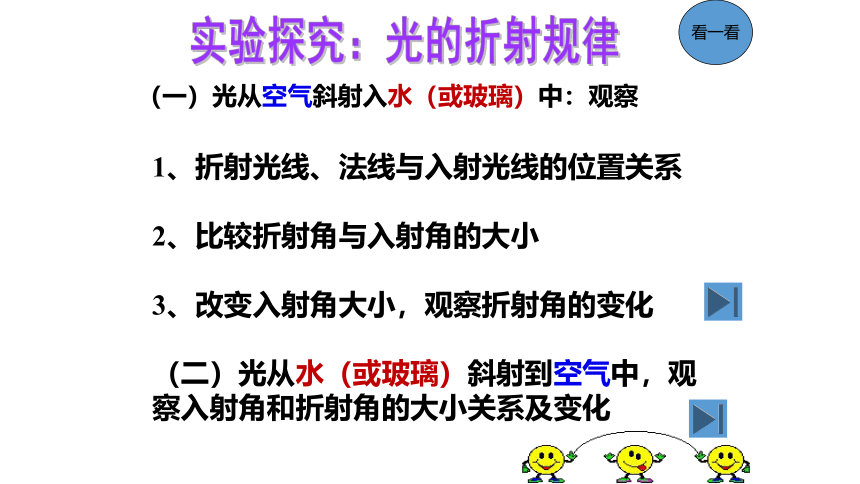

（一）光从空气斜射入水（或玻璃）中：观察
1、折射光线、法线与入射光线的位置关系
2、比较折射角与入射角的大小
3、改变入射角大小，观察折射角的变化
（二）光从水（或玻璃）斜射到空气中，观察入射角和折射角的大小关系及变化
看一看
实验探究：光的折射规律
小结1：
2、光从空气斜射入水（或玻璃）中时，
折射角______入射角（＜＞＝） 。
两侧
1、折射光线、入射光线和法线在
内，折射光线与入射光线分别位于法线的 （一侧、两侧）
＜
同一平面
3、入射角增大，折射角 ，
入射角减小，折射角 。
增大
减小
小结2：
2、光从水（或玻璃）斜射入空气中时，
折射角______入射角（＜＞＝） 。
＞
1、折射光线、入射光线和法线在
内，折射光线与入射光线分别位于法线的 （一侧、两侧）
两侧
同一平面
3、入射角增大，折射角 ，
入射角减小，折射角 。
增大
减小
实验探究：
此时入射角等于多少？折射角等于多少？
如果垂直入射，折射光会怎样？
当光垂直入射时，传播方向不变
放入水中的筷子会怎样变化？
法线
筷子反射的光线在水面处发生折射后进入眼睛
生活中的折射现象
池水变浅
清澈见底、看起来不过齐腰的池水，不会游泳的人可千万不要贸然下去，因为它实际深度将没过胸部，可能会使你惊慌失措而发生危险。
安全警示
水中的鱼看岸上的树是变高了，还是变矮了？
P
Q
A
B
A/
从水中向岸上看
第4节　光的折射
生活中的折射现象
1．结论：无论从岸上看水中的物体，或从水中看岸上的物体，看到的其实都不是物体本身，而是由于光的折射形成的比物体实际位置都________些的虚像。
高
海市蜃楼
学以致用
1.去年暑假，小梦陪着爷爷到湖里叉鱼．以下四幅图能正确说明小梦看到鱼的情况的是（　　）
D
2、如下图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中光斑将向 移动。
左
学以致用
