5.1 透镜

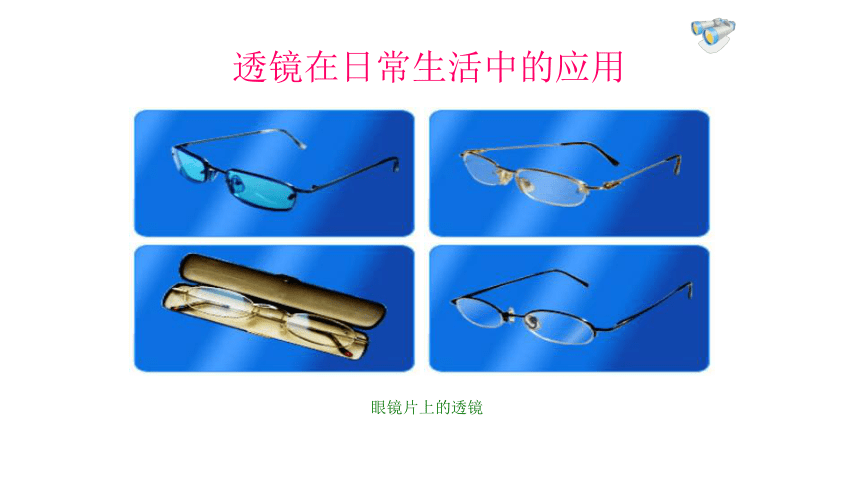

眼镜片上的透镜
透镜在日常生活中的应用

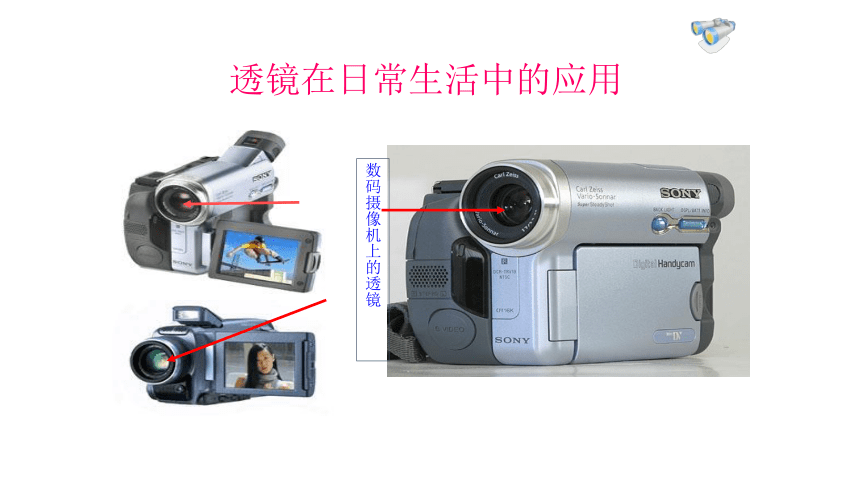

数码摄像机上的透镜
透镜在日常生活中的应用
这些都应用到 透镜

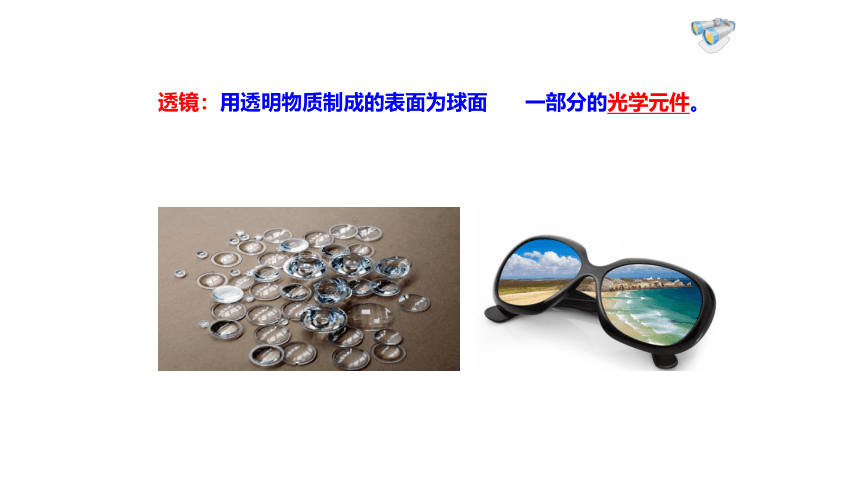

透镜：用透明物质制成的表面为球面 一部分的光学元件。
中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜
外形特征：
外形特征：
一、凸透镜和凹透镜
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A 、C、D
B 、E 、F

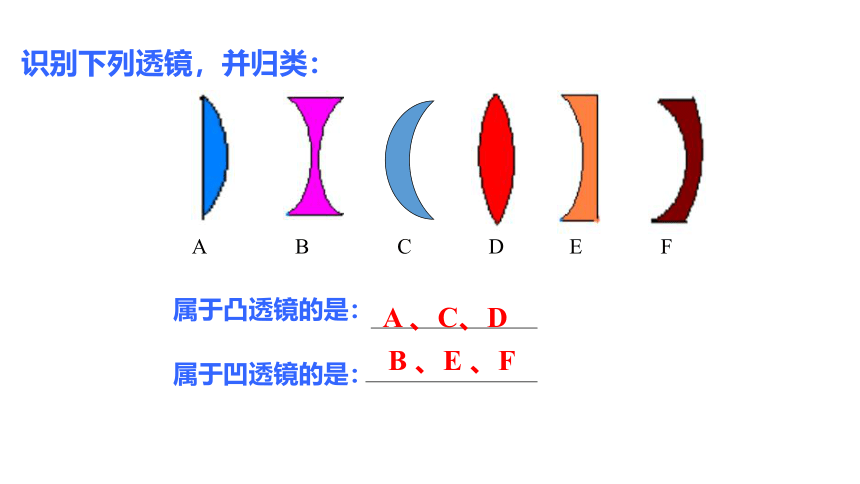

识别下列透镜，并归类：

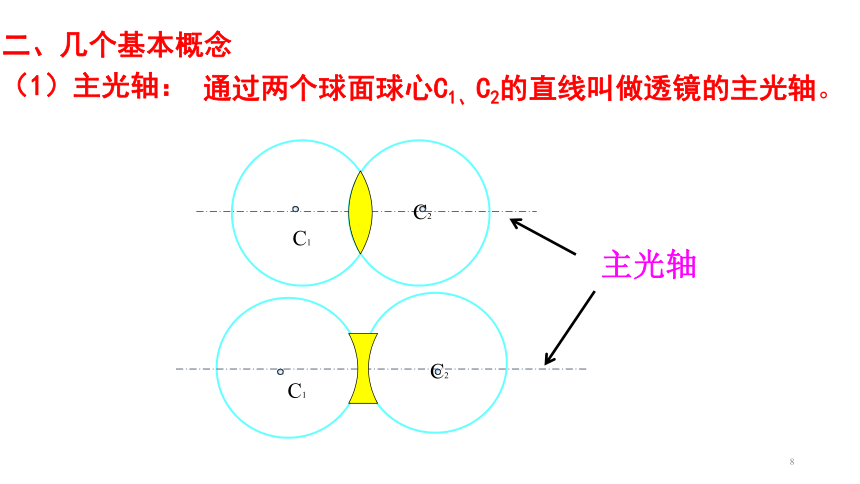

主光轴C1C1C2C2通过两个球面球心C1、C2的直线叫做透镜的主光轴。（1）主光轴：二、几个基本概念（2）光心：OO光心(O)光心(O)主光轴上特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心。通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。三、透镜对光的作用
F
F
焦点（F）：平行于主轴的平行光通过凸透镜后在主光轴上会聚于一点。
f
焦距（f）：焦点到光心的距离。
F
F
3.经过凸透镜焦点的光线 经凸透镜折射后平行于主 光轴射出。
归纳：凸透镜三条特殊光线
1. 通过光心的光线 传播方向不改变。
2.平行于主光轴的光线 经凸透镜折射后通过焦点。
F
F
3.对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
归纳：凹透镜的三条特殊光线
1. 通过光心的光线传播方向不改变。
2.平行于主光轴的光线 经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
如何粗略测量凸透镜的焦距呢？
f
1、将凸透镜正对太阳光。
2、让白纸逐渐靠近凸透镜。
3、纸上面的光斑最亮、最小。
4、用刻度尺测出白纸到凸透镜的距离。
在野外郊游的时候，剩有水的矿泉水瓶更不能随意丢弃，它能造成怎样的危害呢？
“积水的塑料大棚”
为什么都能引发火灾呢？
１.平行于主光轴的光线，经凸透镜折射后，能____于主光轴上的一点，这一点叫________，因为它是实际光线会聚而成的，所以叫做实焦点，一个凸透镜有______个焦点，焦点到________的距离叫凸透镜的焦距，凸透镜两侧的焦距是_______的。
会聚
焦点
两
光心
相等
课堂练习
Ｆ
Ｆ
2.完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
生活 物理 社会
据报道，某山发生山火，烧毁树林250亩，在山火发源地发现一个较大的玻璃瓶底，警方经过多方面调查，最后确定这次火灾的“元凶”就是个这个玻璃瓶底。你认为这可能吗？为什么？
课堂小结
一、透镜的分类
1、凸透镜：中间比边缘厚
2、凹透镜：中间比边缘薄
二、透镜对光的作用
1、凸透镜： 会聚作用
2、凹透镜： 发散作用
