5.3 凸透镜成像的规律

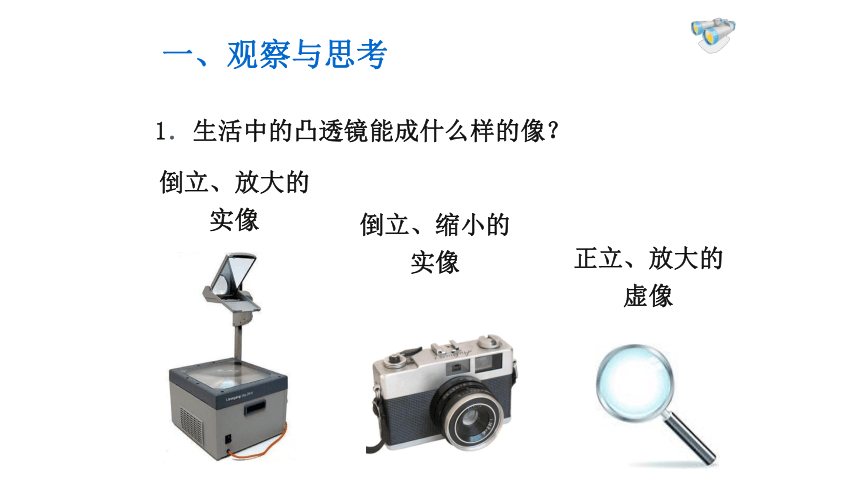

1．生活中的凸透镜能成什么样的像？
倒立、放大的实像
倒立、缩小的实像
正立、放大的虚像
一、观察与思考

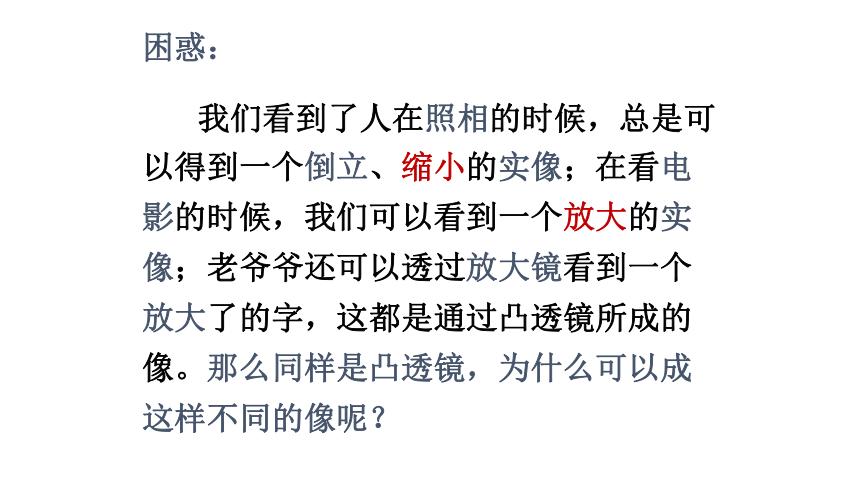

困惑：
我们看到了人在照相的时候，总是可以得到一个倒立、缩小的实像；在看电影的时候，我们可以看到一个放大的实像；老爷爷还可以透过放大镜看到一个放大了的字，这都是通过凸透镜所成的像。那么同样是凸透镜，为什么可以成这样不同的像呢？

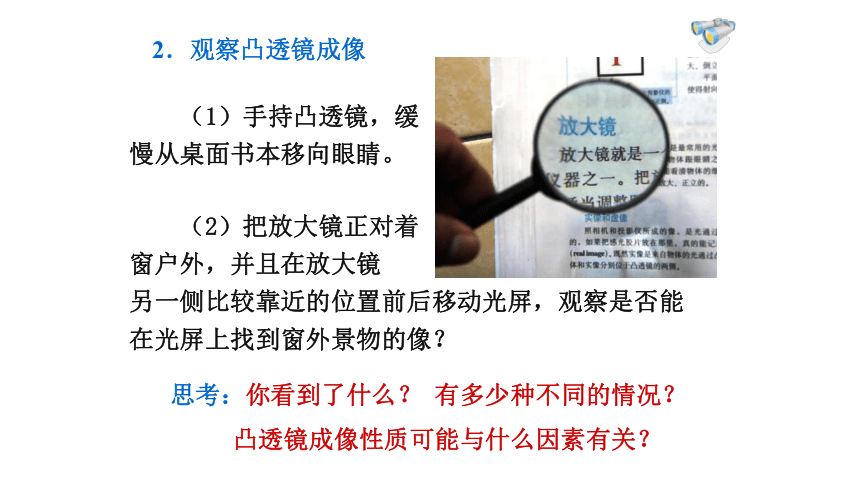

2．观察凸透镜成像
　　
　　（1）手持凸透镜，缓慢从桌面书本移向眼睛。
思考：你看到了什么？ 有多少种不同的情况？
　　凸透镜成像性质可能与什么因素有关？
　　（2）把放大镜正对着
窗户外，并且在放大镜
另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？

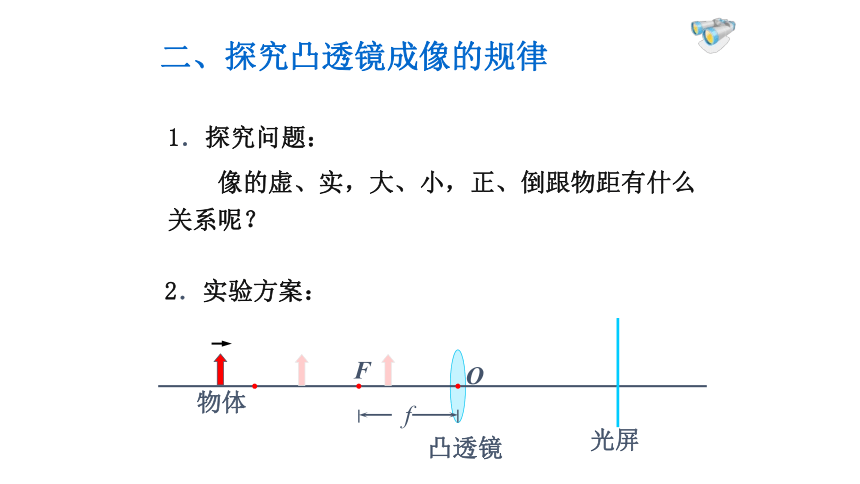

1．探究问题：
二、探究凸透镜成像的规律
f
F
O
凸透镜
2．实验方案：
光屏
物体
　　像的虚、实，大、小，正、倒跟物距有什么关系呢？

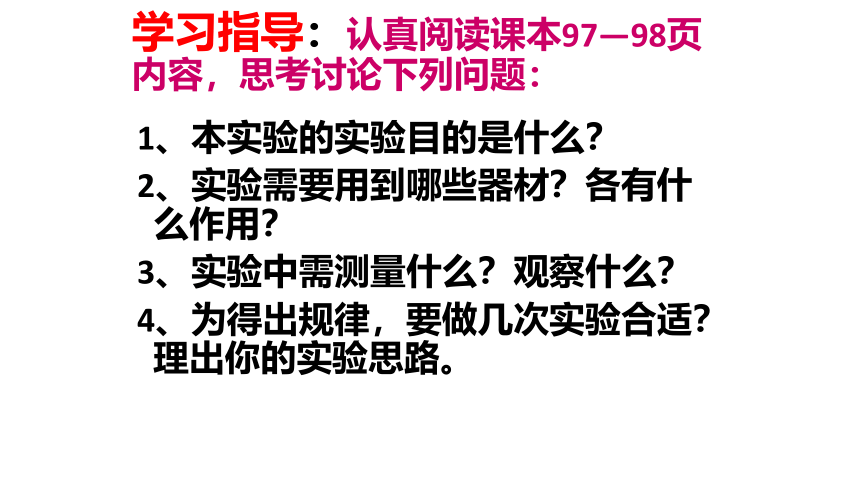

学习指导：认真阅读课本97—98页内容，思考讨论下列问题：
1、本实验的实验目的是什么？
2、实验需要用到哪些器材？各有什么作用？
3、实验中需测量什么？观察什么？
4、为得出规律，要做几次实验合适？理出你的实验思路。

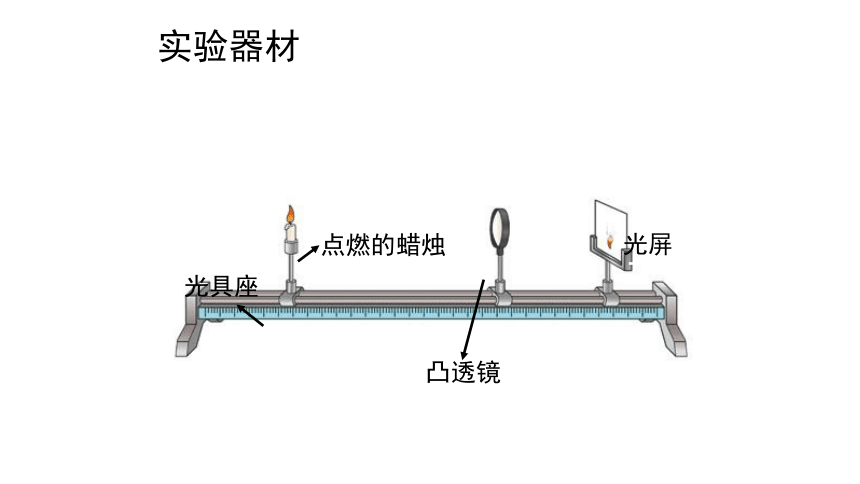

点燃的蜡烛
凸透镜
光屏
光具座
实验器材
如何保证蜡烛的像始终能成在光屏上？
调节蜡烛、透镜、光屏的 中心，使它们的三心在同一高度上,为了使烛焰的像成在光屏的中央。
提出猜想凸透镜成像可能与__________________有关物体到透镜的距离物体到透镜的距离简称为物距(u)像到透镜的距离简称为像距(v)信息快递想一想如何测定凸透镜焦距 　　根据凸透镜特性，让平行光（如太阳光）沿主轴方向入射到凸透镜上，在另一侧与透镜平行放置一光屏，调节光屏位置使光屏上的光斑最小且最明亮，此时透镜与光屏的间距为凸透镜焦距。这是一种简便的粗测凸透镜焦距的方法。FFf作图研究u>2f f<v<2f倒立缩小实像利用通过凸透镜的三条特殊光线作成像光路图FFf作图研究u>2f f<v<2f倒立缩小实像利用通过凸透镜的三条特殊光线作成像光路图FFfu=2f v=2f倒立等大实像F
F
f
u=f 不成像
F
F
f
u课堂小结1．凸透镜成像的规律是什么？2．你得到这个规律用的是什么方法？物距像的性质像距虚实大小正倒u＞2f实像缩小倒立2f＞v＞fu＝2f实像等大倒立v＝2f2f＞u＞f实像放大倒立v＞2fu＝f不成像u＜f虚像放大正立与物同侧反馈练习：　　1．在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。ADBCF2fF光屏反馈练习：　　2．（1）如图所示，把点燃的蜡烛放在___处，光屏上出现缩小的像，把点燃的蜡烛放在_____处，光屏上出现放大的像；放在_____处时，光屏上不会成像。　　（2）在物距不断减小的过程中，像距不断_____，像的大小不断______；当物距小于_____时，无论怎样移动光屏，都不能在光屏上得到烛焰的像。 ADBCF2fF光屏
