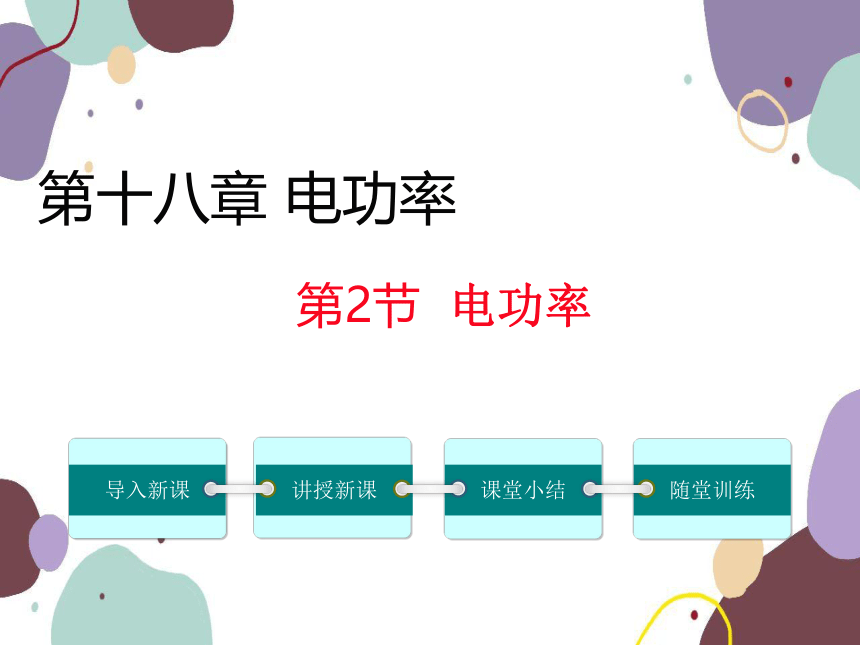

第2节 电功率
第十八章 电功率
导入新课
讲授新课
课堂小结
随堂训练
　 观察电能表，常常可以发现：电能表上的铝盘在使用一只节能灯时转得慢，在使用电热水器时转得快。电能表铝盘转动的快慢是否与用电器的种类有关！这两种用电器究
竟有什么不同？下面我们来
看它们的铭牌。
导入新课

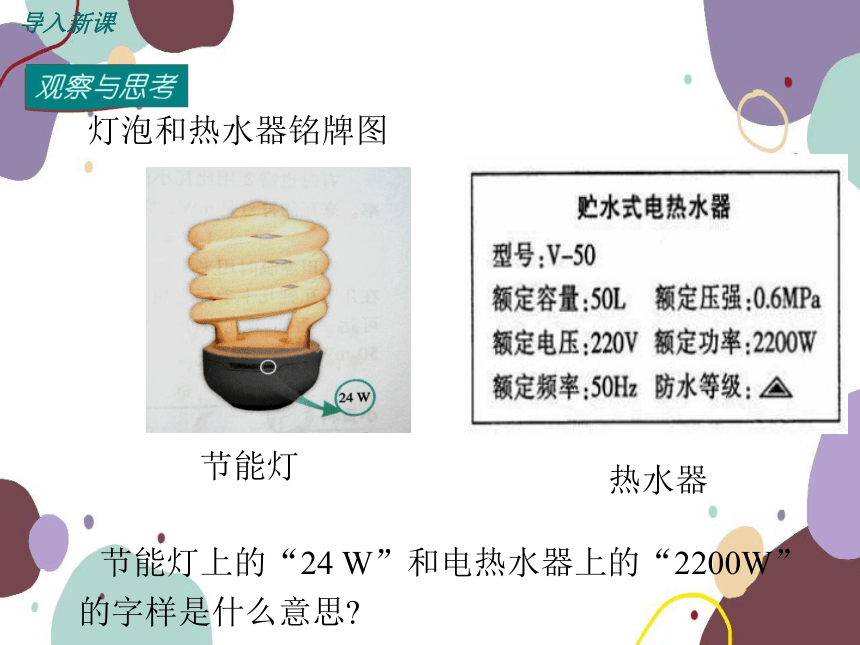

灯泡和热水器铭牌图
热水器
节能灯上的“24 W”和电热水器上的“2200W”的字样是什么意思
节能灯
导入新课

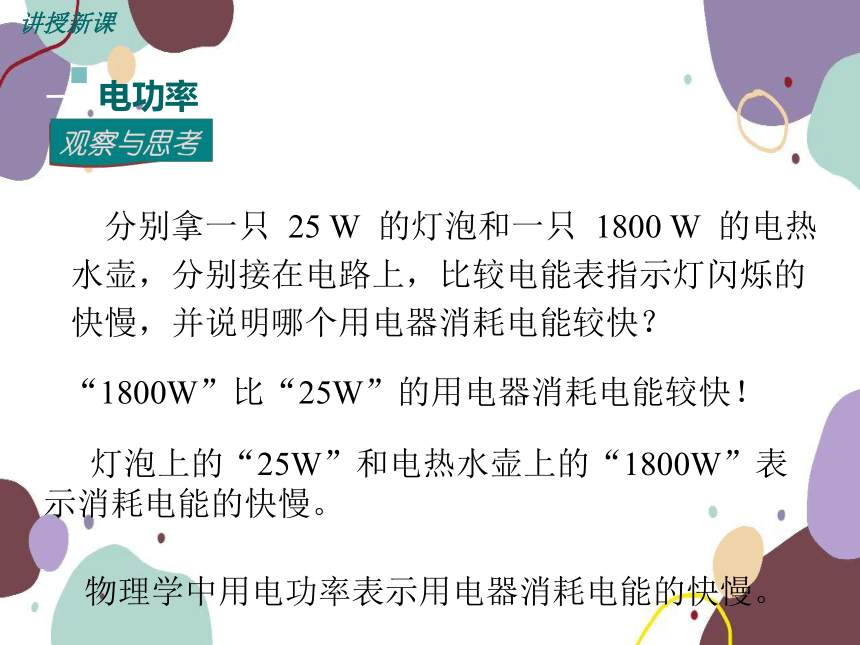

　分别拿一只 25 W 的灯泡和一只 1800 W 的电热水壶，分别接在电路上，比较电能表指示灯闪烁的快慢，并说明哪个用电器消耗电能较快？
物理学中用电功率表示用电器消耗电能的快慢。
“1800W”比“25W”的用电器消耗电能较快！
灯泡上的“25W”和电热水壶上的“1800W”表示消耗电能的快慢。
电功率
一
讲授新课
　　换算关系： 1 kW = 103 W
　　　　　　　 1 W = 103 mW

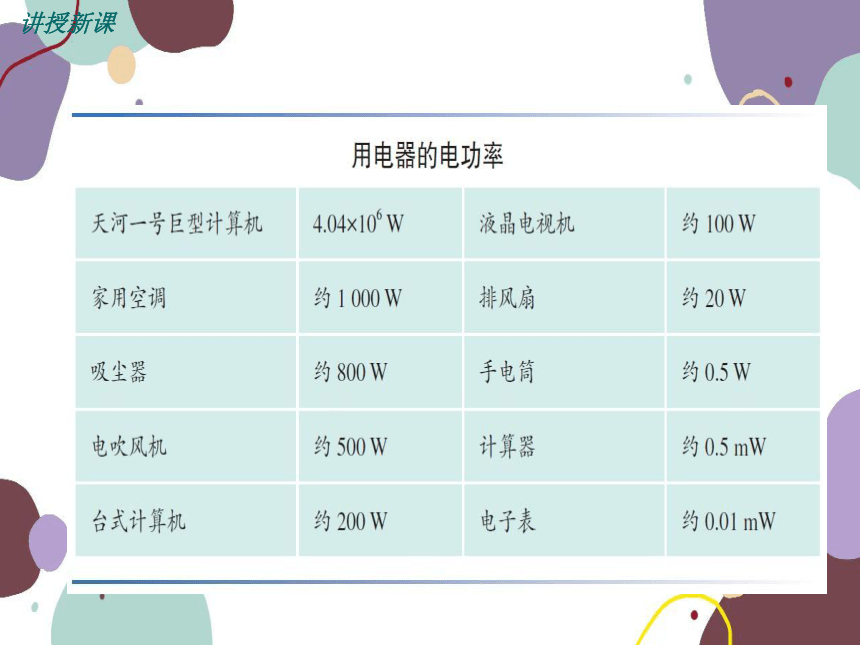

　　各种不同的用电器，电功率一般是不同的，翻看用电器的说明书，我们常常可以看到“电功率”这样的参数。下面是一些用电器的电功率。

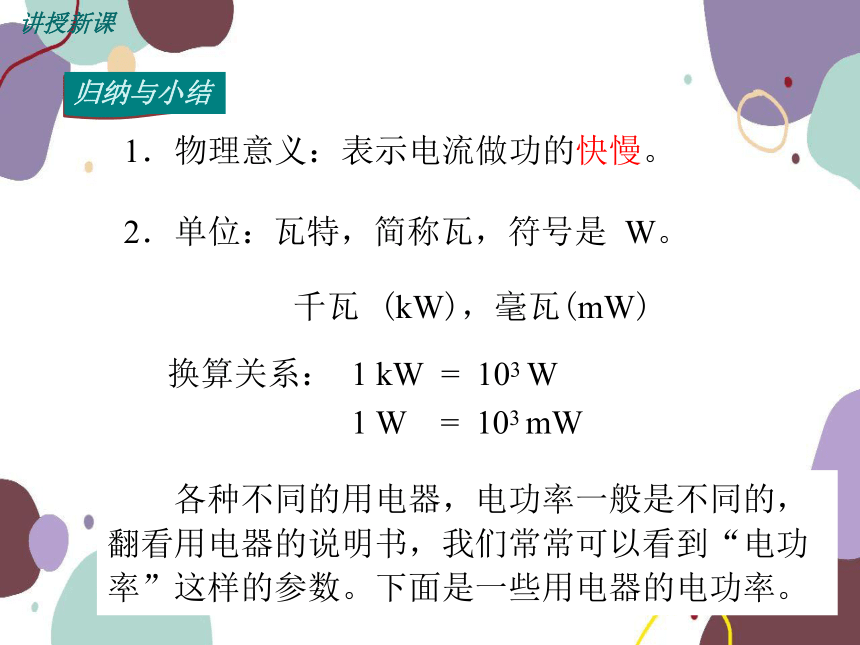

1．物理意义：表示电流做功的快慢。
2．单位：
瓦特，简称瓦，符号是 W。
千瓦 (kW)，毫瓦(mW)
归纳与小结
讲授新课
讲授新课

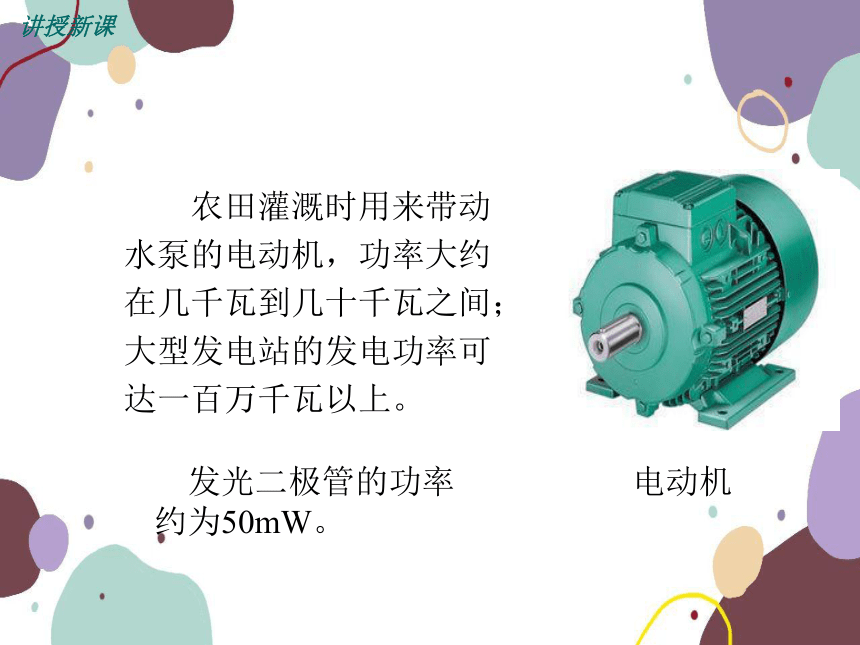

电动机
　　农田灌溉时用来带动水泵的电动机，功率大约在几千瓦到几十千瓦之间；大型发电站的发电功率可达一百万千瓦以上。
发光二极管的功率约为50mW。
讲授新课
你一定能找对下列用电器的电功率
彩色电视机 0.4W
半导体收音机 125W
日光灯 800W
电饭锅 40W
讲授新课
②电流做功相同，比较时间长短，
①通电时间相同，比较做功多少，

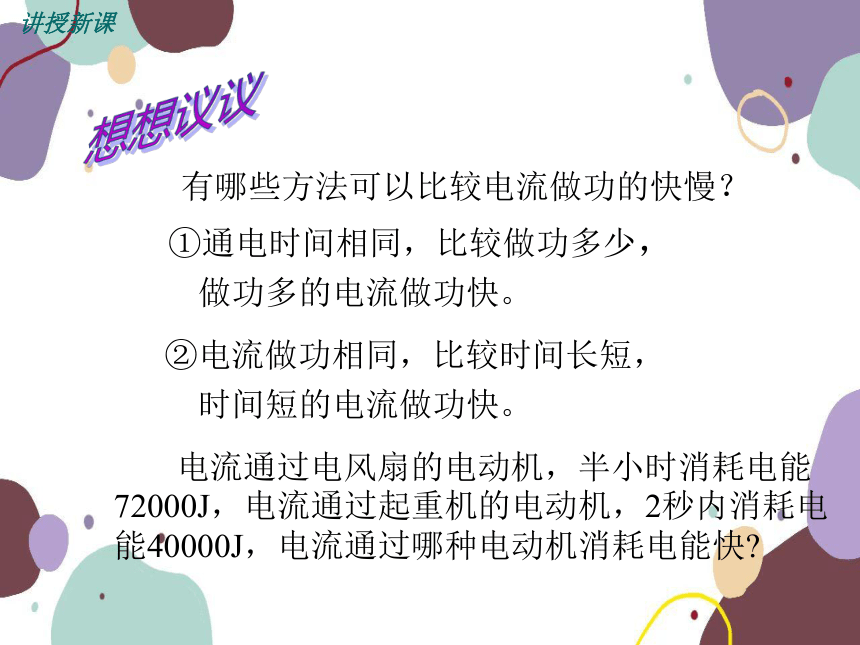

有哪些方法可以比较电流做功的快慢？
电流通过电风扇的电动机，半小时消耗电能72000J，电流通过起重机的电动机，2秒内消耗电能40000J，电流通过哪种电动机消耗电能快
做功多的电流做功快。
时间短的电流做功快。
讲授新课
P =
W
t
数学表达式为:
P =UI
由W =UIt，得:
W ——焦耳（J）
t —— 秒 （s）
P ——瓦特（W）
3. 电功率定义：电流在单位时间内所做的功。
1W=1J/s=1V·A
功率 =
电功
时间
W ——千瓦时（kW · h ）
t —— 小时（h）
P ——千瓦（kW）
1瓦特=1焦耳/秒
=1伏特·安培
即：
讲授新课
kW · h 和 kW 是两个不同物理量的单位。
如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
W = Pt
1 千瓦时可以看作功率为 1 kW 的用电器使用 1 h 所消耗的电能。
P =
W
t
讲授新课
“千瓦时”的来历
二
W=Pt
=1kW×1h
=1kW·h
=1000W×3600s
=3.6×106J
即: 1kW·h＝3.6×106J
从公式W＝Pt你想到了节能的办法吗？
可以在不改变用电时间的情况下，尽可能的减小用电器的功率，也可以在不减小用电器功率的情况下，减少用电时间。也可以同时减小用电器的功率和用电时间
想想议议
讲授新课
　　不同用电器的电功率一般不同，那么，在不同情况下，例如在不同电压下，同一个用电器的功率总是一样的吗
想想议议
讲授新课
额定电压 额定功率
三
将两只“PZ220V 25W”和“PZ220V 60W”的灯泡,先后并联和串联接入家庭电路中，观察灯泡的发光情况。
演示实验
在串联电路中两灯泡变暗了,并且在并联电路中更亮的灯泡，在串联电路中反而更暗。
现象：
讲授新课
　　取一个标有“3.8V 1.5 W”的电灯泡。把它接在3.8 V的电路中，它正常发光。把它分别接在2V和4V的电路中，观察并比较它们的亮度。
　　说明用电器消耗的电功率随着它两端电压的改变而改变。
演示实验
　　现象：在电压为 3.8V 时，灯泡正常发光；在低于3.8V 时，灯泡发光暗淡；在高于 3.8 V 时，灯泡强烈发光，甚至灯泡烧坏。
讲授新课
　　3．实际电压、实际功率
　　 实际加在用电器两端的电压U实。
　　 用电器在实际电压下工作时的功率P实。
　　1．额定电压：用电器正常工作时的电压U额。
　　2．额定功率：用电器在额定电压下工作时的功率P额。
　　U实 = U额，则 P实 = P额；用电器正常工作。
　　U实 > U额，则 P实 > P额；可能烧毁用电器。
　　U实 < U额，则 P实 < P额；用电器不能正常工作。
讲授新课
一个用电器只有一个额定电压和一个额定功率，但可以有多个实际电压和实际功率。
灯泡的亮度是由灯泡在电路中工作时的实际功率所决定的。
讲授新课
观察白炽灯泡和洗衣机的铭牌，理解其中的含义。
想想议议
PZ表示普通照明，220V是它的额定电压,100W是该灯泡在额定电压220V工作时的电功率是额定功率。
讲授新课
　　一种彩色灯泡的额定电压是36V，要接在220V 的电路中，要串联多少个这种灯泡才行
　　因不能超过额定电压，所以应该串联7个这种灯泡。
解：
练一练
≈ 6.1
n =
220 V
36 V
讲授新课
电功率
电功率的概念
额定电压
额定功率
的概念
电功率的计算
课堂小结
1.下列关于电功率的说法中，正确的是（ ）
A.电功率是表示电流做功多少的物理量；
B.电功率是表示电流做功快慢的物理量；
C.电功率大的用电器消耗电能一定多；
D.电功率大的用电器工作时间一定短；
B
随堂训练
2．1 度电可以供 40 W 的灯泡工作多长时间？
答：1 度电可以供 40 W 的灯泡工作 25 h。
解：
t =　　= 　　　　 =　　　　= 25 h
W
P
1 kW·h
40 W
1 kW·h
0.04 kW
3．一台电视机 5 h 耗电 1 度，这台电视机的功率是多少
解：
P =　　= 　　　　= 0.2 kW = 200 W
W
t
1 kW·h
5 h
答：这台电视机的功率是 200 W。
随堂训练
5．一位电视记者在讲到某工厂上半年共节约电
5000kW · h 的时候，手举一只理发用电吹风机说：“我这只电吹风是 500 瓦的，也就是 0.5 千瓦，这个工厂节省的电力可以开动 10 000 个这样的电吹风”。这位记者错在哪里 这位记者的说法混淆了电能和电功率的概念。
　
4．某电视机的电功率是 150 W，每天使用3 h，一个月用电多少千瓦时 （按 30 天计算）
解：W = Pt = 0.15 kW×3 h×30 = 13.5 kW · h
答：一个月用电 13.5 kW · h。
随堂训练
