第5节 科学探究：凸透镜成像
（第1课时)
这些物品都使用一个什么共同的元件？

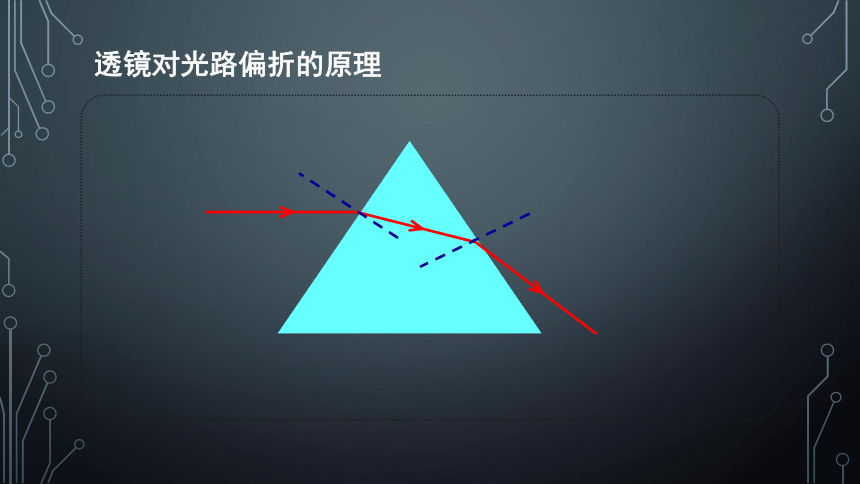

透镜对光路偏折的原理
我们生活中有
各种各样的透镜
这些透镜的结构都一样吗？

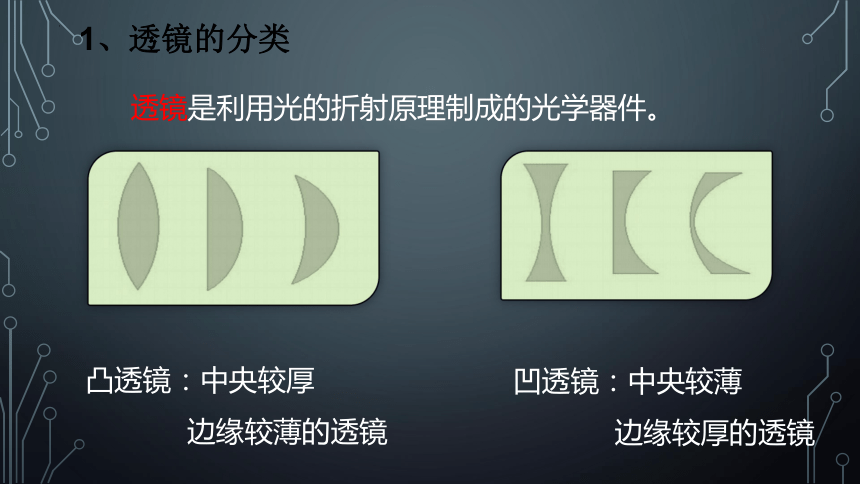

透镜是利用光的折射原理制成的光学器件。
凸透镜：中央较厚
边缘较薄的透镜
凹透镜：中央较薄
边缘较厚的透镜
1、透镜的分类

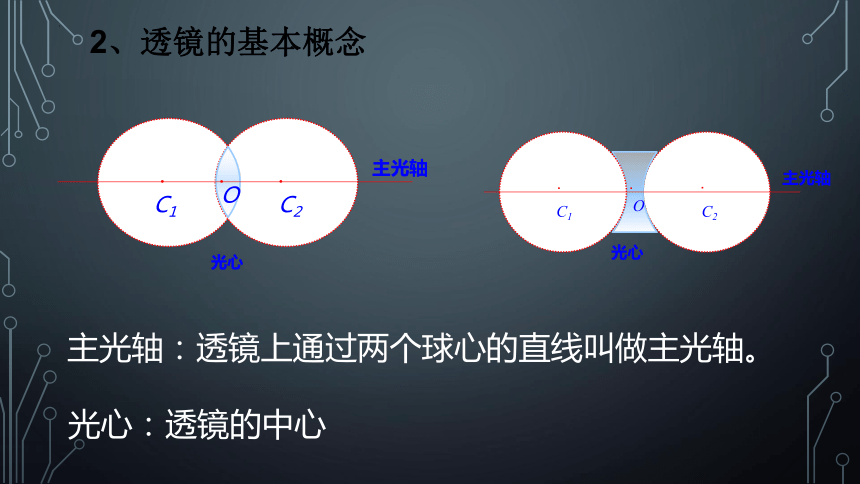

2、透镜的基本概念
·
·
·
O
C1
C2
光心
主光轴
·
·
·
C1
C2
O
光心
主光轴
主光轴：透镜上通过两个球心的直线叫做主光轴。
光心：透镜的中心

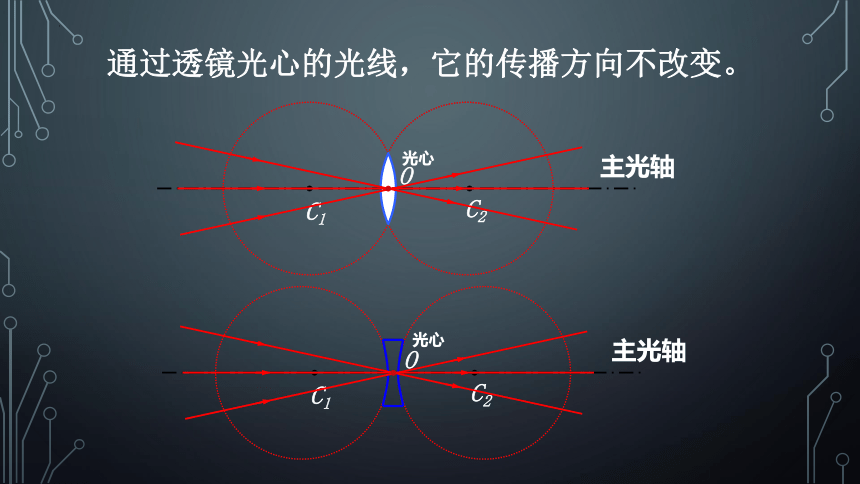

通过透镜光心的光线，它的传播方向不改变。
C2
C1
O
C2
C1
O
主光轴
主光轴
光心
光心

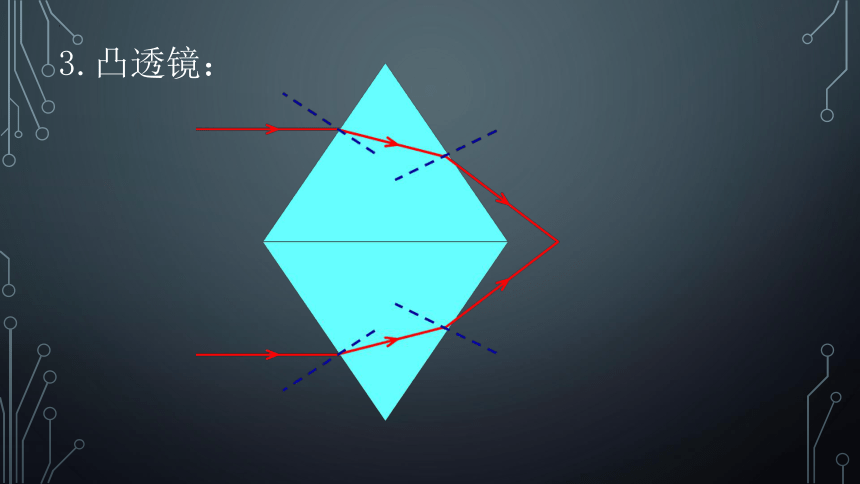

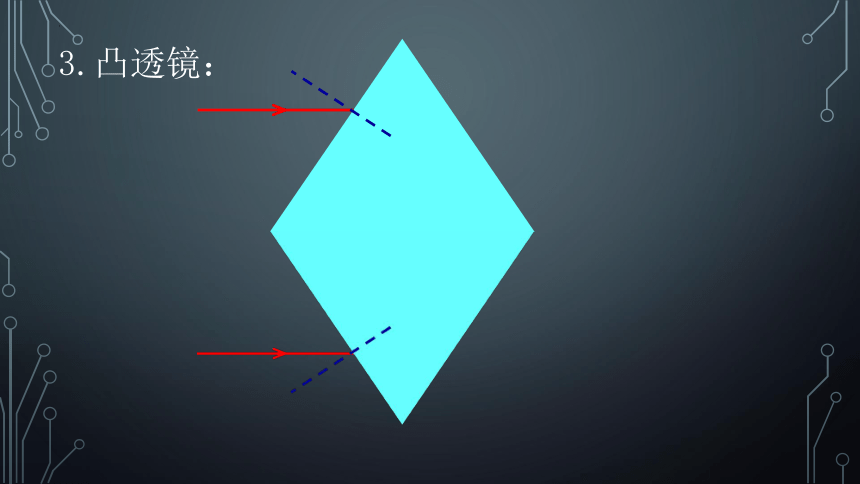

3.凸透镜：
3.凸透镜：
3.凸透镜：
对光线有会聚作用

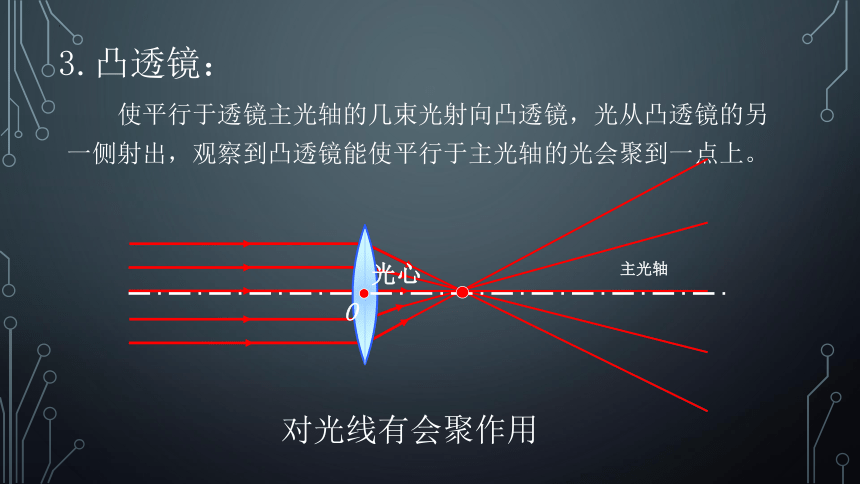

使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。
主光轴
光心
O

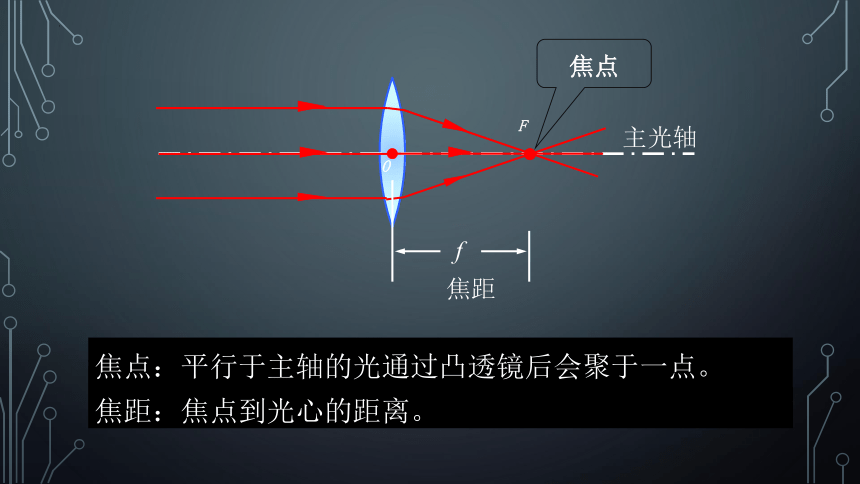

焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
O
F
f
焦距
主光轴
焦点
光路可逆
F
主光轴
凸透镜有两个实焦点。
F
主光轴
f
焦点
f
焦点
F
凸透镜的三条特殊光线
过光心的光线经折射后方向不变。
过心不变
F
平行于主光轴的光线经折射后过焦点。
平行过焦
F
凸透镜的三条特殊光线
过焦点的光线经折射后平行于主光轴。
过焦平行
F
凸透镜的三条特殊光线
凸透镜焦距的测量
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
凸透镜焦距的测量
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
3.凹透镜：
3.凸透镜：
对光线有发散作用
4.凹透镜：
凹透镜有焦点吗？
F
f
焦距
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
光路可逆
凹透镜有两个虚焦点
F
f
F
凹透镜的三条特殊光线
过光心的光线经折射后方向不变。
过心不变
F
平行于主光轴的光线经折射后反向延长线过虚焦点。
平行过焦
F
凹透镜的三条特殊光线
对着虚焦点入射的光线经折射后平行于主光轴。
过焦平行
F
凹透镜的三条特殊光线
定义：利用光的折射原理制成的光学器件
分类：
凸透镜：中间厚边缘薄的透镜
凹透镜：中间薄边缘厚的透镜
作用：
凸透镜：对光有会聚作用
凹透镜：对光有发散作用
小结
1.主光轴:通过两个球心的直线，叫做透镜的主光轴。
2.光心:凸透镜的中心。
3.焦点:平行光通过凸透镜后将会会聚于一点。
4.焦距:焦点到凸透镜的距离叫焦距。
概念：
小结
三条特殊光线
1．如果把一个玻璃球分割成五块，其截面如图所示，这五块玻璃a、b、c、d、e中属于凸透镜的是________________；
属于凹透镜的是______。
课堂练习
课堂练习
2．请画出图中入射光线经凸透镜后的折射光线。
课堂练习
3．如图所示，完成图中光路。
课堂练习
4.下面两图是光线经过透镜后的光路图。请选择合适的透镜填入方框内。
课堂练习
5. 关于凸透镜对光线的作用，以下说法正确的是（ ）
A．平行射向凸透镜的一束光，经折射一定交于凸透镜的焦点上
B．经过凸透镜会聚的光线一定交于一点
C．凸透镜只能使平行于主轴的光线会聚
D．过凸透镜光心的光线，一定不改变传播方向
课堂练习
8. 如图甲、乙所示实线框内各放置了一个透镜，两束光通过透镜前后的方向如图所示，则（ ）
A．甲是凹透镜，乙是凸透镜 B．甲、乙都是凸透镜
C．甲是凸透镜，乙是凹透镜 D．甲、乙都是凹透镜
