15.3 串联和并联 课件

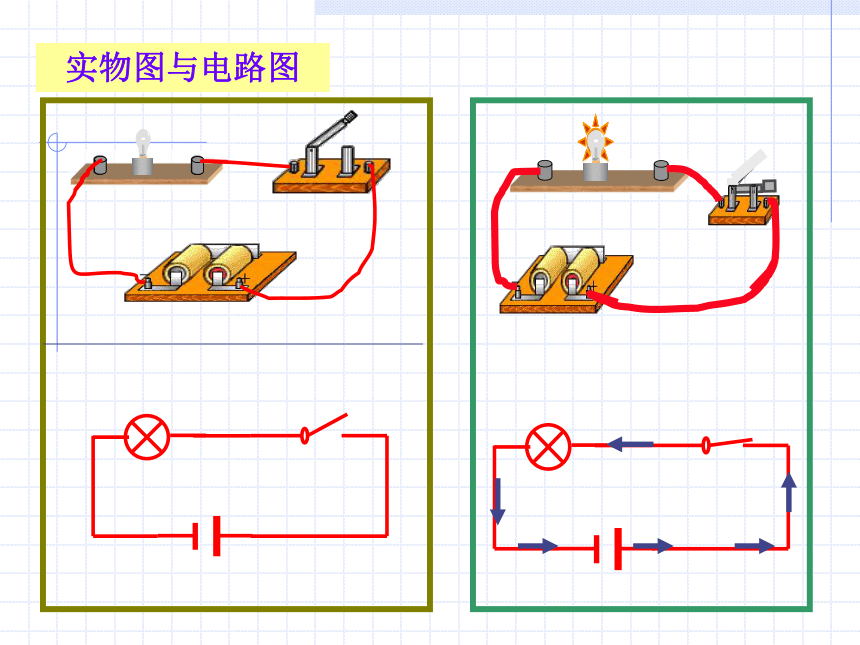

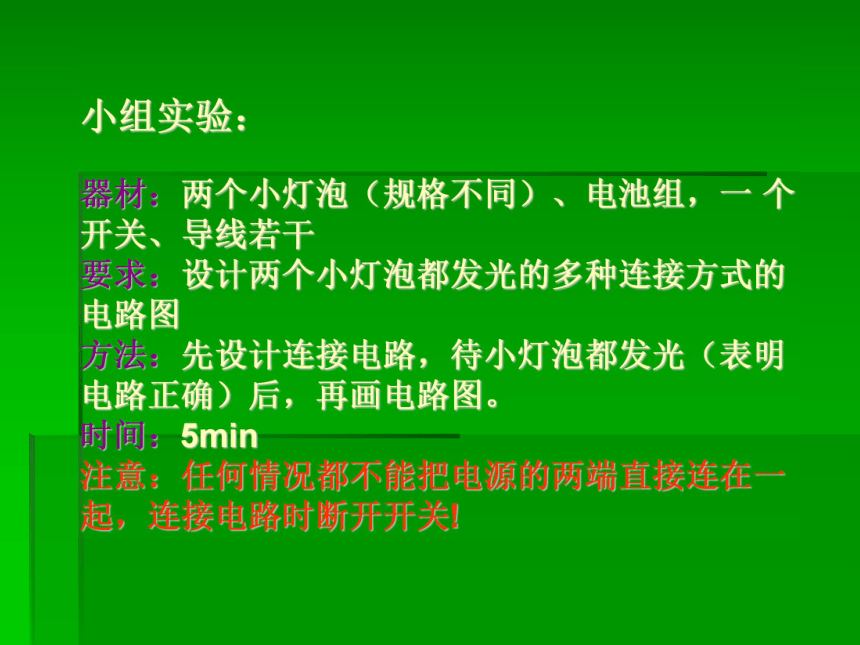

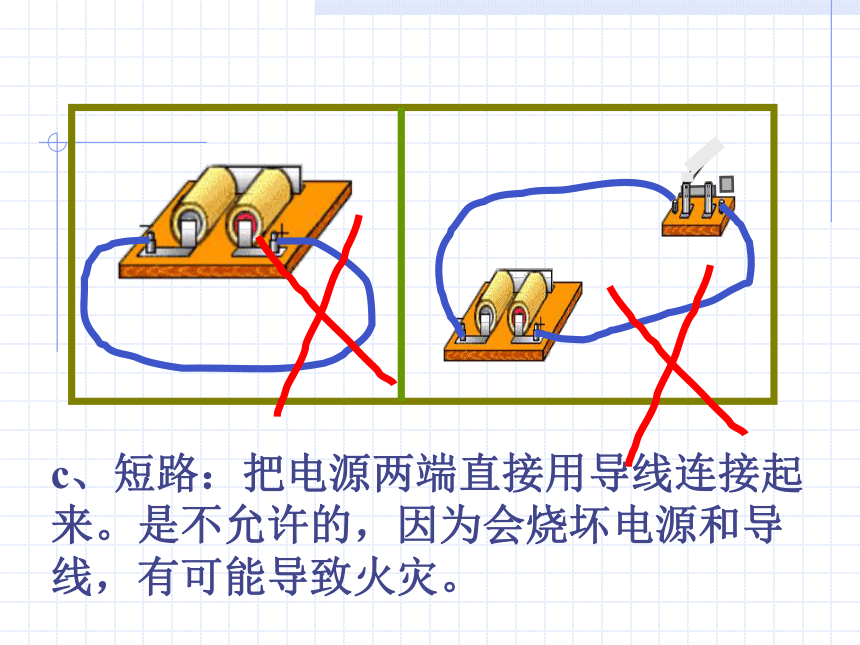

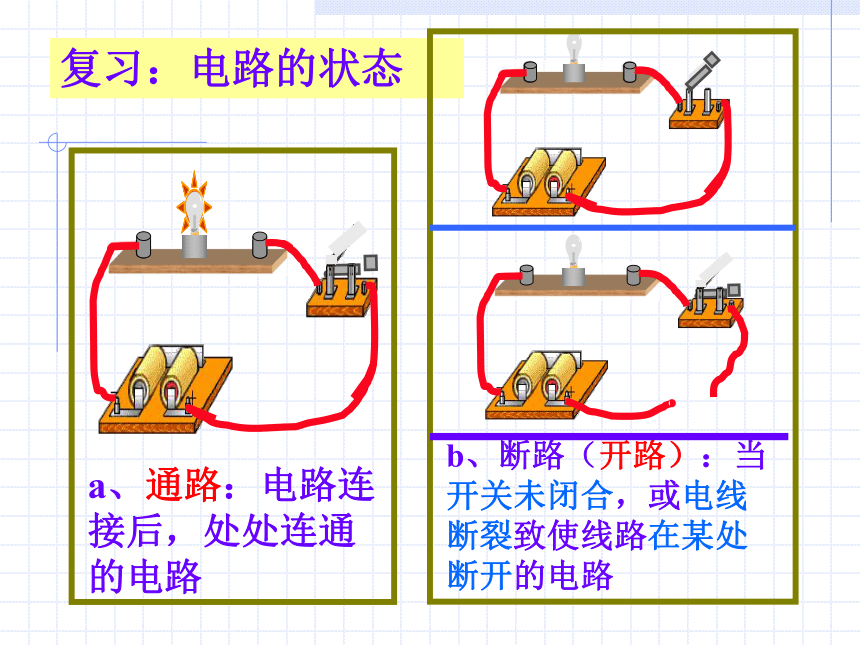

课件22张PPT。串联和并联复习：电路的状态a、通路：电路连接后，处处连通的电路b、断路（开路）：当开关未闭合，或电线断裂致使线路在某处断开的电路c、短路：把电源两端直接用导线连接起来。是不允许的，因为会烧坏电源和导线，有可能导致火灾。实物图与电路图节日小彩灯的连接 小组实验：

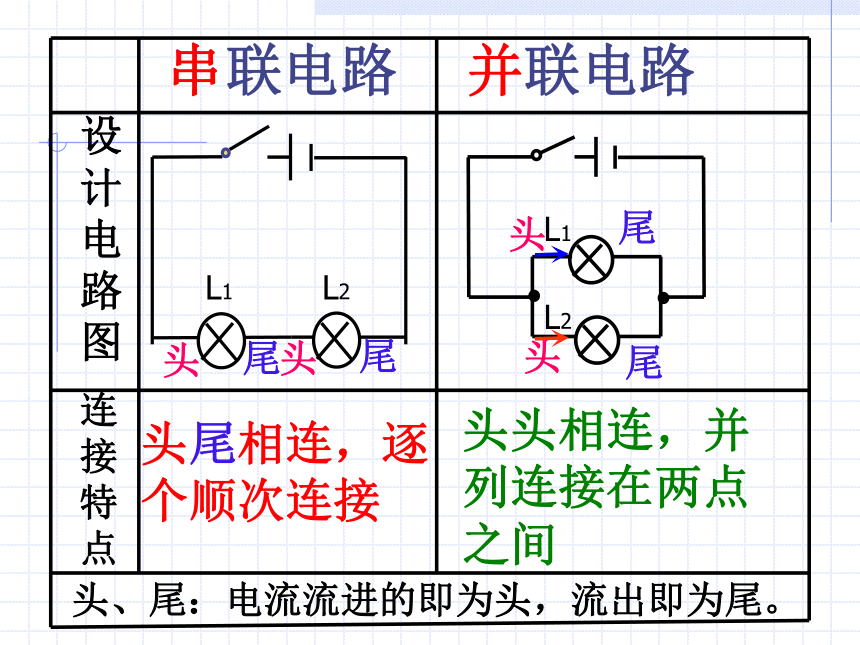

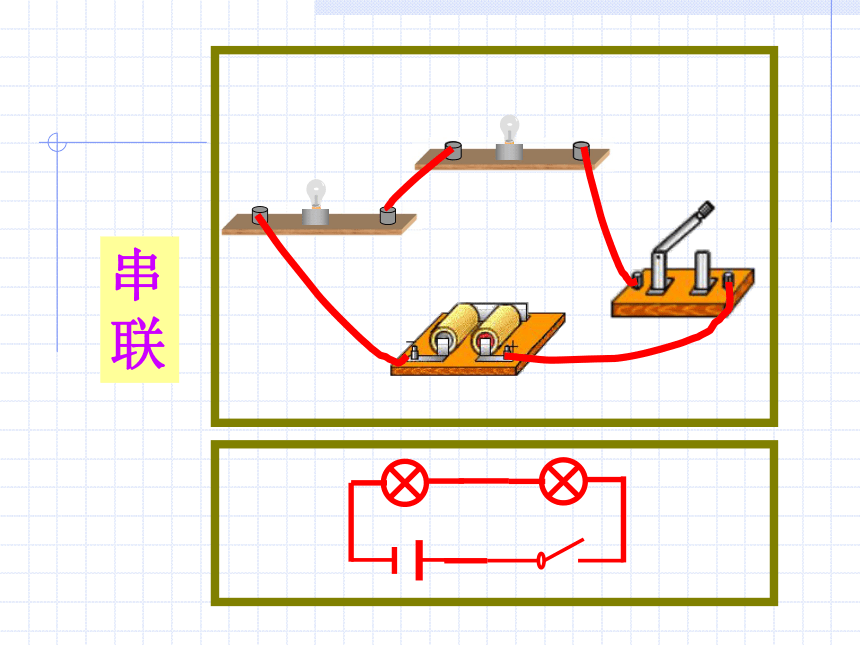

器材：两个小灯泡（规格不同）、电池组，一 个开关、导线若干要求：设计两个小灯泡都发光的多种连接方式的电路图方法：先设计连接电路，待小灯泡都发光（表明电路正确）后，再画电路图。时间：5min注意：任何情况都不能把电源的两端直接连在一起，连接电路时断开开关! 串联并联头、尾：电流流进的即为头，流出即为尾。头尾相连，逐个顺次连接

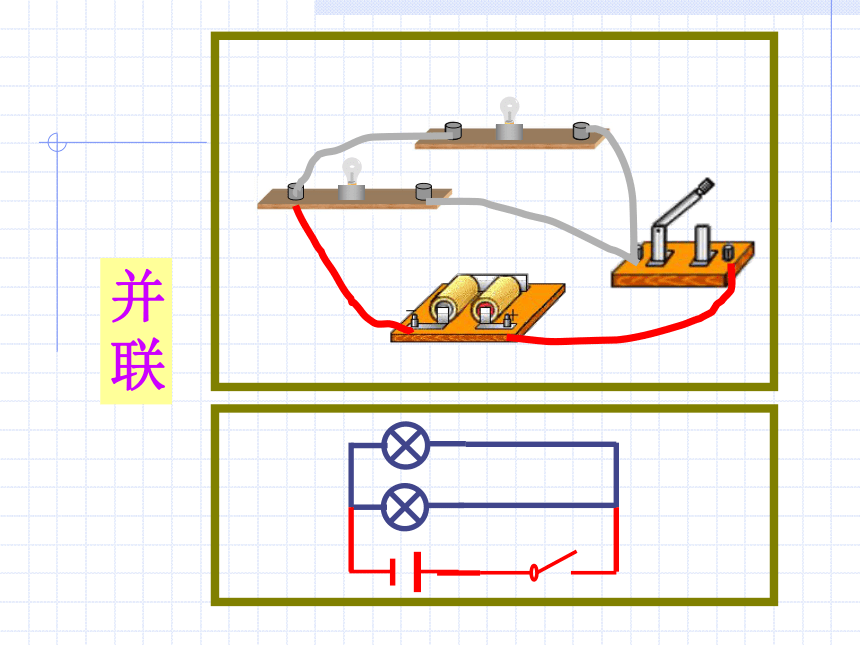

头头相连，并列连接在两点之间设计电路图连
接
特
点串联电路并联电路议一议：下面两图分别用什么方式连接的？说出你的依据．串联和并联电流路径改变串联电路中开关的位置：串联和并联开关作用可见改变串联电路中开关的位置，并不影响电路串联和并联开关作用按如图所示连接电路SL1S1L2S2分析三个开关的位置及作用:
干路开关控制所有用电器，支路
开关只控制它所在支路用电器
SL1S1L2S2串联和并联用电器工作特点串联电路中，各用电器的工作特点是什么呢？各用电器互相干扰，若其中一个断开，其他用电器无法工作。并联电路中，各用电器的工作特点是什么呢？各用电器互不干扰，若其中一个断开，其他用电器照常工作。L1S1L2S2S串、并联电路总结L1L2SL1L2S生活中的电路家里的电灯、电视机等
马路两侧的路灯
教室里的日光灯
装饰用的小彩灯

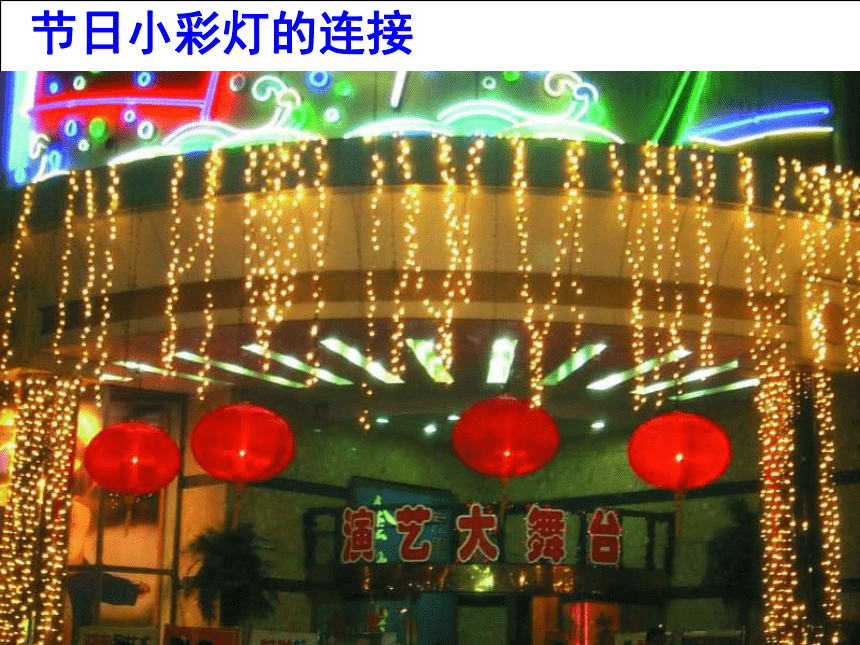

节日小彩灯的连接 小 结你学到了什么？1.认识串联电路、并联电路。
2.通过探究，用实验的方法了解串、并联电路的特点。
3.能说出生活、生产中采用简单串联或并联电路的实例。
4.能连接串联电路和并联电路，会看、会画简单的串、并联电路图。动手动脑学物理：对照电路图连接实物图
