(共25张PPT)
第十八章 电功率
第1节 电能 电功
初中物理九下(人教版)

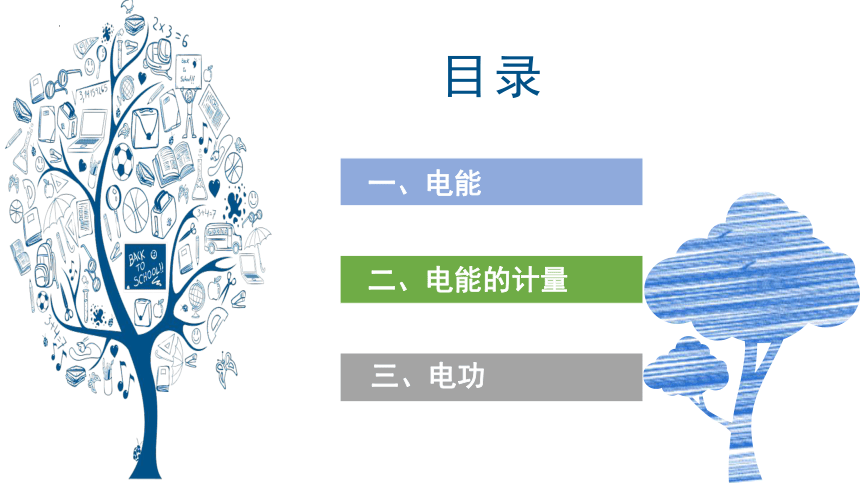

目录
一、电能
二、电能的计量
三、电功

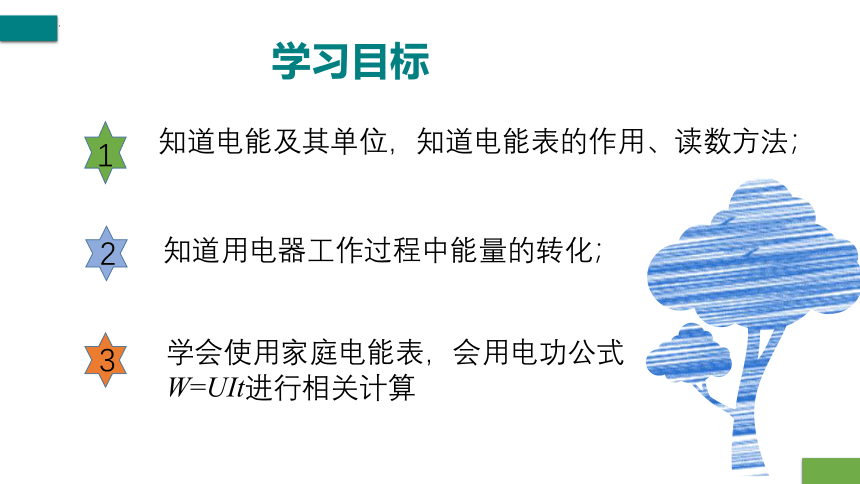

学习目标
1
2
知道用电器工作过程中能量的转化;
知道电能及其单位,知道电能表的作用、读数方法;
3
学会使用家庭电能表,会用电功公式W=UIt进行相关计算
我们用的电从哪儿来?
火力发电厂
核电厂
太阳能电池
水力发电是 转化为电能;
火力发电是 转化为电能;
核电站是 转化为电能。
机械能
化学能
核能
水力发电
2

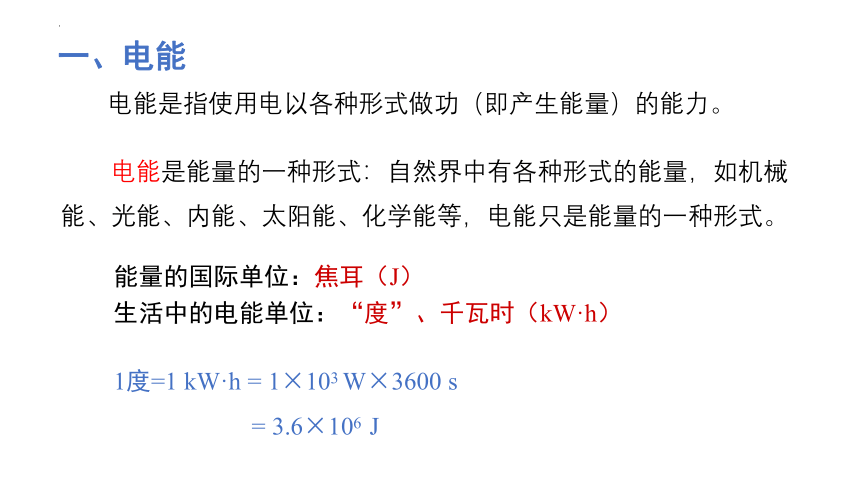

电能是能量的一种形式:自然界中有各种形式的能量,如机械能、光能、内能、太阳能、化学能等,电能只是能量的一种形式。
能量的国际单位:焦耳(J)
生活中的电能单位:“度”、千瓦时(kW·h)
1度=1 kW·h = 1×103 W×3600 s
      = 3.6×106 J
一、电能
电能是指使用电以各种形式做功(即产生能量)的能力。

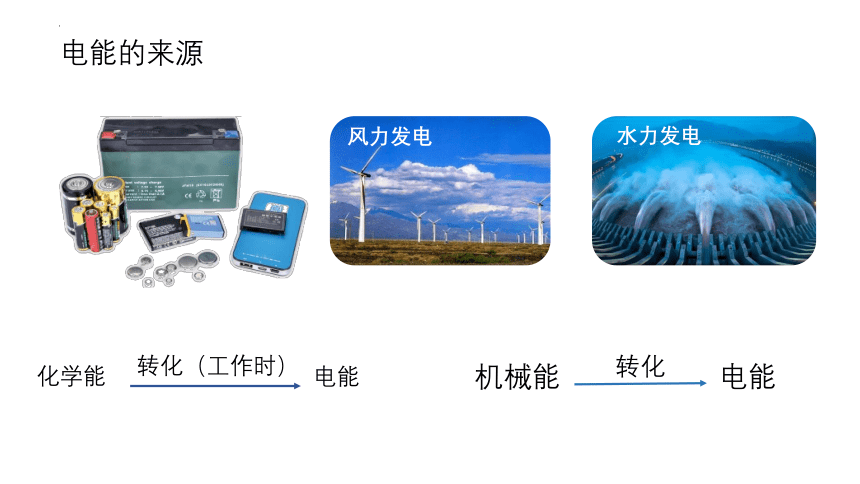

电能的来源
化学能
转化(工作时)
电能
风力发电
水力发电
机械能
转化
电能

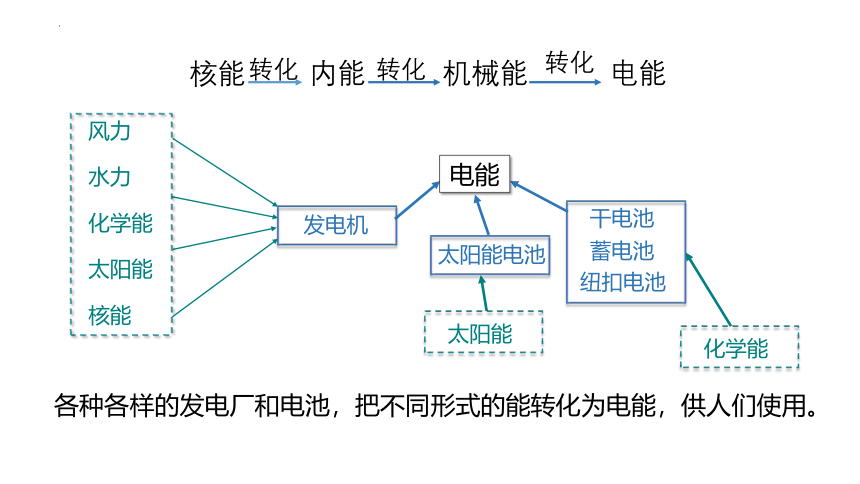

各种各样的发电厂和电池,把不同形式的能转化为电能,供人们使用。
干电池
蓄电池
纽扣电池
电能
风力
水力
化学能
太阳能
核能
化学能
太阳能
太阳能电池
发电机
核能
转化
内能
转化
转化
机械能
电能
情景导入
各类用电器在生产生活中把电能转化成其他形式的能。

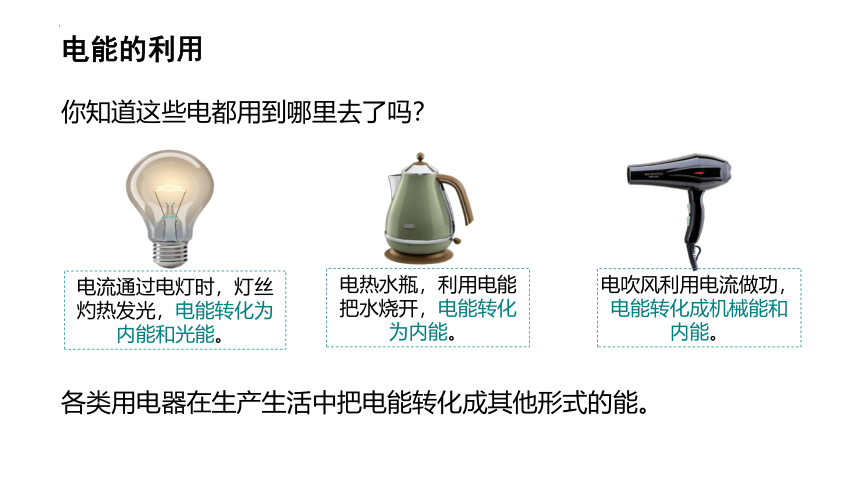

电能的利用
你知道这些电都用到哪里去了吗?
电流通过电灯时,灯丝灼热发光,电能转化为内能和光能。
电热水瓶,利用电能把水烧开,电能转化为内能。
电吹风利用电流做功,电能转化成机械能和内能。
电风扇转动
电饭煲煮饭
电吹风工作
电灯照明

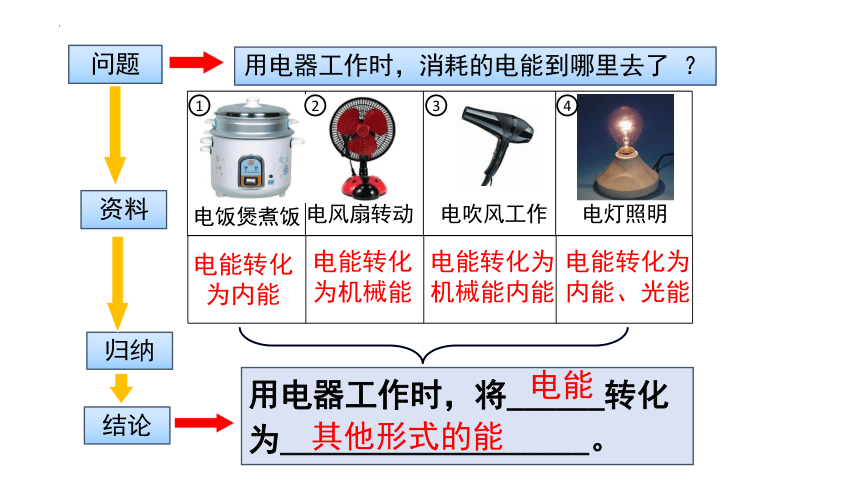

问题
用电器工作时,消耗的电能到哪里去了 ?
资料
结论
归纳
用电器工作时,将______转化为___________________。
电能转化为内能
电能转化为机械能
电能转化为 机械能内能
电能转化为内能、光能
其他形式的能
1
2
3
4
电能
用电器
电能的来源:其他形式的能 电能
电能的利用:电能 其他形式的能
发电机、电池
生活中利用电能工作的装置叫用电器
二、电能的计量
提出问题
交流讨论
你有没有注意过在你的家庭中是如何计量每个月消耗的电能的,这些电能是通过什么单位计量的呢?
说一说你的家庭中计量电能的方式。
电能表(也叫电度表)
一个月消耗了多少电能?
计量
(1)作用:计量用电器一段时间内消耗的电能。
上月示数
本月示数
W=W2-W1
=1469.5 kW·h -1387.5 kW·h
= 82 kW·h
●“220 V” 表示这个电能表应该在220 伏的电路中使用。
●“10(20)A”表示这个电能表的标定电流为 10 A,额定最大电流为20 A。电能表工作时的电流不应超过额定最大电流。
●“50 ~”表示这个电能表在频率为50 Hz的交流电路中使用。
●“600 revs/(kW · h)”表示接在这个电能表上的用电器,每消耗1 kW · h的电能,电能表上的转盘转过600 转。
电子式
电子IC卡式
“Nimp/(kW·h)”—— 每消耗1kW·h的电能,电能表上的脉冲灯闪 N 次。
(每闪1次消耗的电能是 kW·h)
各种各样的电能表
电子式单向电能表
洗衣机工作
约 2.7 h
采掘原煤
约100 kg
电炉炼钢约1.6 kg
发1度电要消耗0.35 kg标准煤,排放0.872 kg二氧化碳,节约用电,从点滴做起!
1kW · h 的作用
灌溉农田
约 330 m2
【拓展延伸】
根据电能表的转数可以求出通过家用电器的电流在某段时间内做的功,或消耗的电能。在计算时通常有两种方法:
(1)先根据每 kW·h的转数求出表盘转一转所消耗的电能,再看表盘在一段时间内转了多少转,用上面两个数据相乘,所得乘积就是用电器在这段时间内消耗的电能;
(2)由于电能表的转盘的转数与电流做的功(或消耗的电能)成正比,因此可以先统一单位,然后列出比例式,再求解答案。
电流流过用电器,把电能转化为其他形式能的过程,也就是电流做功的过程,所以,电流能够做功。
  电功:电流所做的功。
  符号:W。
  实质:电流做功的过程实际上就是电能转化为其他形式能量的过程,电流作了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能;获得了多少其他形式的能。
三、电功
转化
内能
机械能
化学能
光能
电能
电功的计算
推导公式:由W=UIt 和欧姆定律I= 可知,W= t;W=I 2Rt。
(1)利用电功公式及其变形公式时,要注意各物理量的
同一性和同时性;
(2)电功变形公式的适用条件:只适用于纯电阻电路。
有多少电能发生了转化就说电流做了多少功。电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
W=UIt(普遍适用)
t —— 秒( s )
I ——安 (A)
U ——伏(V)
公式:
说明 举例
电路的同一性
单位的统一性
电路的同一性W、U、I、t四个物理量必须是同一个导体上的四个物理量
电流通过某灯泡做的功,等于该灯泡两端电压、通过该灯泡的电流和该灯泡通电时间的乘积
单位的统一性W、U、I、t的单位必须分别是J、V、A、s,若有一个单位不符合以上单位,不经换算就代入公式计算就会出现错误
某灯泡两端电压是6V,通过灯泡的电流是0.2A,求通电1h电流做的功,W=UIt=6V×0.2A×3600s=4320J,若不经换算就计算则得出W=UIt=6V×0.2A×1h=1.2J,结果显然是错误的
课堂总结
电能
电功
电能表
电能与其他形式能量之间的转化
电能
电能单位及其换算
读数
电能表铭牌含义
定义
公式
电能
电功
1.有两块电能表,甲表标有“600 r/(kW·h)”,乙表标有“3 000 r/(kW·h)”,其余参数一样,下面有关它们的说法中正确的是(  )
A.甲表的转盘比乙表的转盘转得快
B.甲表的转盘比乙表的转盘转得慢
C.测量同一个用电器消耗的电能时,甲表比乙表转得快
D.测量同一个用电器消耗的电能时,甲表比乙表转得慢
当堂训练
2.下列措施中不属于节约用电的是( )
A.电视机不用时切断电源
B.离开教室时随手关灯
C.夏天用空调时把温度调得很低
D.用节能灯代替白炽灯
3.电能的来源非常广泛,各种各样的发电厂,获得电能的过程实质是将________的能转化为电能的过程。发电机工作时,将________能转化为电能;干电池向外供电时,将________能转化为电能。
4.如图所示,定值电阻R1和R2并联在电压为6 V的电源上,当开关闭合时,电流表A1的示数为0.6 A,电流表A2的示数为0.2 A,则定值电阻R1为________Ω,电阻R2在40 s时间内消耗的电能为________J。
5.有一块手机电池,上面标明电压为3.7V,容量1130mA h,它充满电后,大约存储了多少电能?
解:已知 U=3.7V Q= 1130mA h
储存的电能 W =U I t
=3.7V×1.13A×1×3600s
=15051.6J
答:大约储存了15051.6J电能。
谢谢
