15.5 串、并联电路中电流的规律
4、不允许将电流表直接接到电源的两极。
5、选择合适的量程。（试触法）
3、要“+”进 “－”出。
2、电流表要串联在电路中。
1、使用前一定要校零。

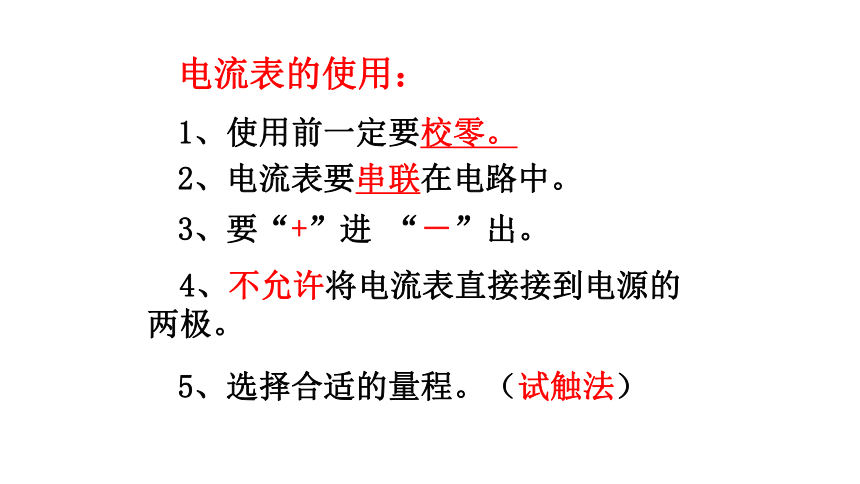

电流表的使用：
L1
L2
提问：灯泡发光，证明有_______通过。
电流的方向是怎样呢
电流
注意:接线时开关必须____ , 不要出现短路现象。
断开

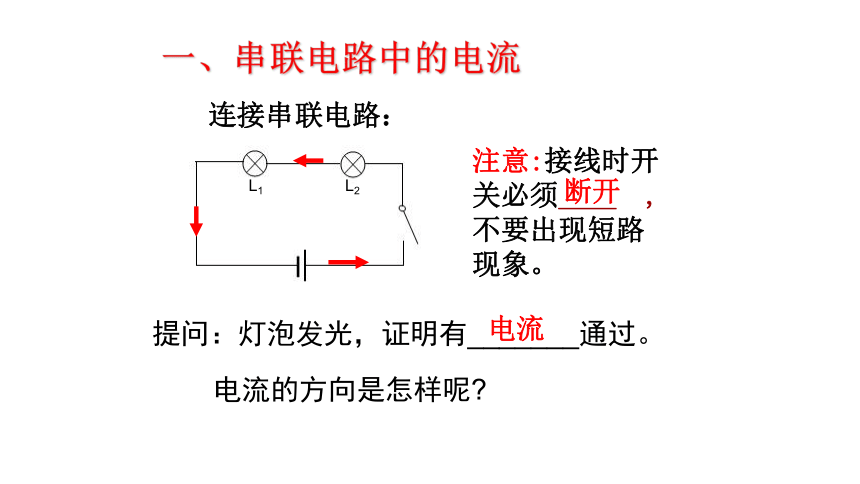

连接串联电路：
一、串联电路中的电流

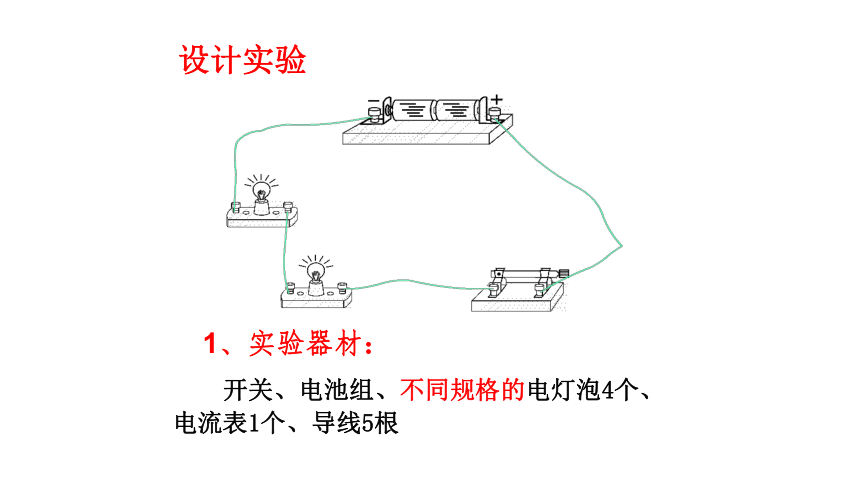

设计实验
1、实验器材：
开关、电池组、不同规格的电灯泡4个、
电流表1个、导线5根

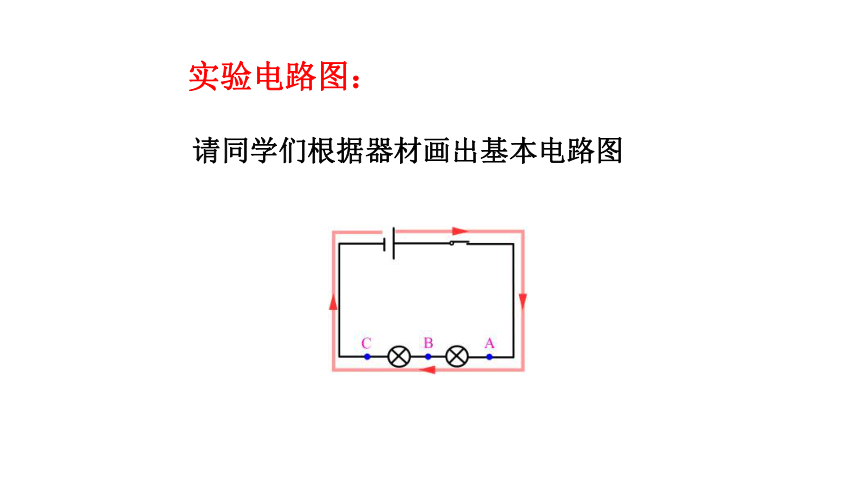

请同学们根据器材画出基本电路图
实验电路图：
A

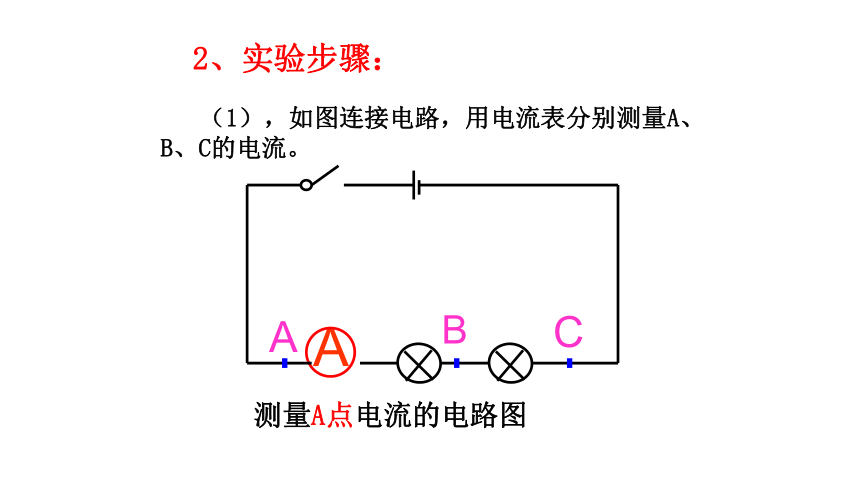

2、实验步骤：
B
C
A
（1），如图连接电路，用电流表分别测量A、B、C的电流。
测量A点电流的电路图
A
B
A
C

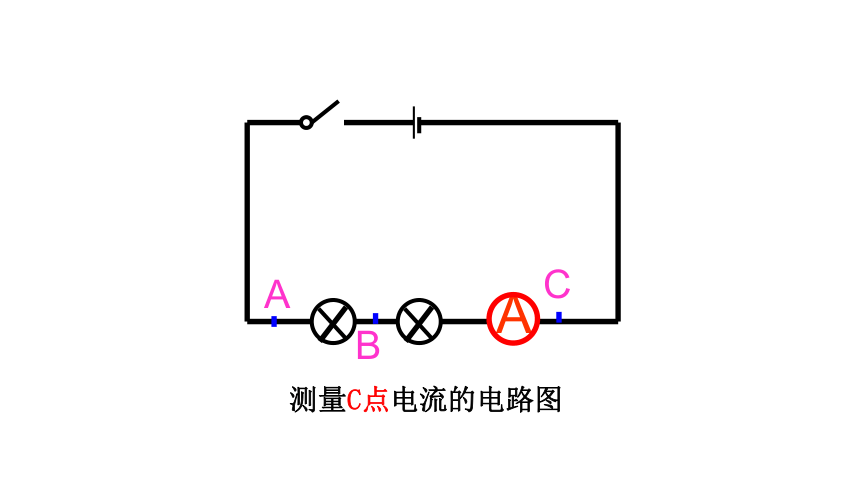

测量C点电流的电路图
评估与交流：实验是否就结束了，我们能不能只根据一次实验就得出结论？
换一组灯泡，再做两次。
为什么？
实验数据记录
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
1.2
1.2
1.2
1.3
1.3
1.3
1.1
1.1
1.1
分析与论证、得出结论：
ＩＡ————ＩB_____ＩC
=
=
串联电路的电流处处相等
即：Ｉ１＝Ｉ２＝Ｉ
每只灯泡的电流都是200mA
例：有一种节日彩灯上串联着20只小灯泡。如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是多大
测量结果说明什么？得出什么结论？
二，并联电路中电流的规律
S
L1
L3
A
B
C
探究由两个小灯泡组成的并联电路的电流规律。
实验：
Click to edit Master title style
Click to edit Master subtitle style
并联电路中电流的规律
干路电流 IA / A L1 支路电流 IB / A L3 支路电流 IC / A
灯 L1、L3 0.40 0.32 0.08
两条支路中，任何一条支路电流都小于干路电流 。
实验结论：
1
两条支路电流不相等： 。
2
干路电流等于支路电流之和 。
3
并联电路中电流的规律
干路电流 IA / A 支路电流 IB / A 支路电流 IC / A
灯 L1、L2 0.56 0.28 0.28
灯 L1、L2 0.44 0.22 0.22
灯 L1、L3 0.40 0.32 0.08
并联电路中电流的规律
并联电路中的电流规律：
并联电路干路中的电流等于各支路中电流之和。
串联电路 并联电路
电流规律
表达式
电流处处相等
干路电流等于各支路电流之和
I＝I1＝I2
I＝I1＋I2
小结
