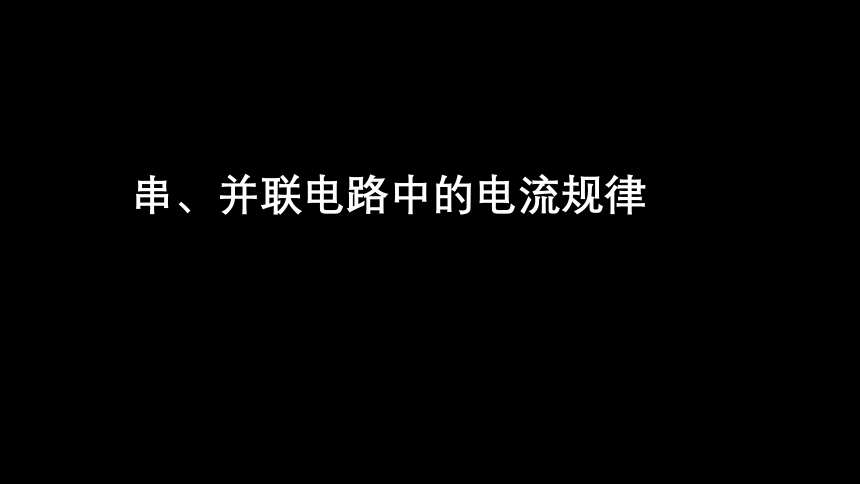

串、并联电路中的电流规律
教学目标
1.会使用电流表测量串、并联电路中的电流；
2. 探究串、并联电路的电流规律；
3. 会使用串、并联电流规律解决实际问题。

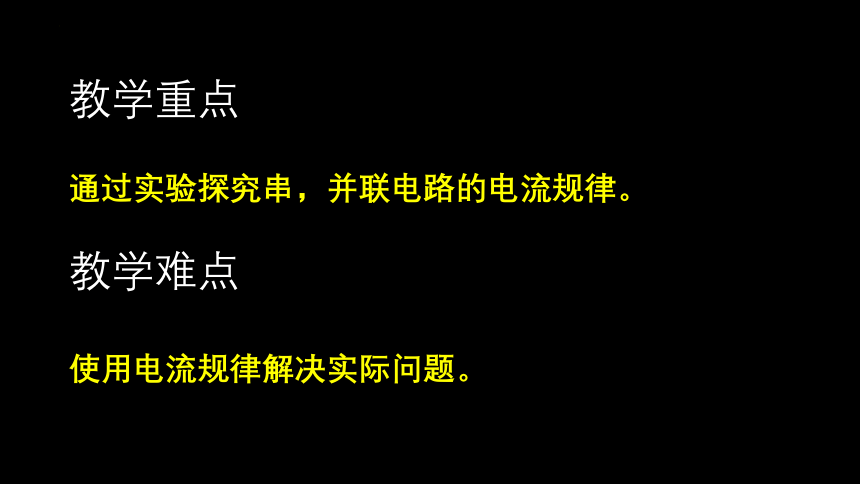

教学重点
通过实验探究串，并联电路的电流规律。
教学难点
使用电流规律解决实际问题。
电流表的使用：
1.串联
2.正负出
3.试触
4.禁止
5.读数
实验探究
探究串联电路中各处电流的关系
1.设计电路。
2.根据电路图连接电路，并进行测量。
3.记录数据。
4.换用另外两个规格不同的小灯泡，再次测量。
设计实验电路：
1.实验器材：
设计实验电路：
2.实验电路图：
进行实验：
次数 A点电流A B点电流 A C点电流 A
1
2
3
4
结论：
①==。
② ===…=。
③在串联电路中，电流处处相等。
多次测量，求平均值，对吗？
多次测量，为了避免偶然性，得出普遍规律。
电流表的使用：
探究并联电路中干路电流与各支路电流的关系
1.设计实验电路；
2.根据电路图连接电路；
3.记录数据；
4. 4.换用另外两个规格不同的小灯泡，再次测量。
设计实验电路：
1.实验器材：
设计实验电路：
2.实验电路图：
进行实验：
次数 A点电流A B点电流 A C点电流 A
1
2
3
4
结论：
① +。
② =++…+。
③在并联联电路中，干路电流
等于各支路电流之和。
多次测量，求平均值，对吗？
多次测量，为了避免偶然性，得出普遍规律。
课后练习
在探究串联电路中的电流关系实验中，用电流表
测电路中A、B、C三处的电流，得知＝0.5 A，
则＝_______，＝_______。
0.5A
0.5A
