人教版物理 第19章生活用电练 单元测试（有答案）

第19章 生活用电练习题
1．（2022·河南师大附中模拟预测）关于家庭电路与安全用电，以下说法正确的是（　　）
A．电能表上的示数显示的是用电的总功率
B．家庭电路中各用电器间是串联的
C．电灯的开关要接在火线和灯泡之间
D．保险丝熔断，一定是发生了短路
2．（2022·河南商丘·二模）下列关于家庭电路和安全用电的说法中正确的是（　　）
A．用试电笔的笔尖接触被测的导线，手指不能碰到笔上金属部分
B．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
C．用电器起火，应该迅速用水将火扑灭
D．用两脚插头插入两孔插座，把台灯接入家庭电路中
3．（2022·河南三门峡·一模）“珍爱生命，安全用电”是同学们日常生活中必须具备的意识。下列关于家庭电路和安全用电的说法中正确的是（　　）
A．低于220V的电压对人体来说都是安全的
B．教室总开关跳闸，一定是电路出现了短路
C．当家庭电路起火时，应先灭火再断开电路
D．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
4．（2022·河南开封·一模）电给我们的生活带来了极大的便利，但用电不当也会带来很大的危害，甚至会危及生命，安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是（　　）
A．家庭电路中的空气开关，可以安装在任意位置
B．要及时更换达到使用寿命的插座、导线和家用电器
C．家庭电路中同时工作的用电器的多少，完全由用户自己决定
D．正确使用试电笔接触火线时，没有电流通过人体保证了人的安全
5．（2022·河南南阳·一模）电与我们的生活息息相关，安全用电意识极为重要。下列关于安全用电的说法正确的是（　　）
A．电路中电流过大时，漏电保护器会切断电路起到保护作用
B．电灯的开关要安装在电灯和火线之间
C．空气开关跳闸，可能是开关短路引起的
D．电冰箱的外壳可以不与地线相连

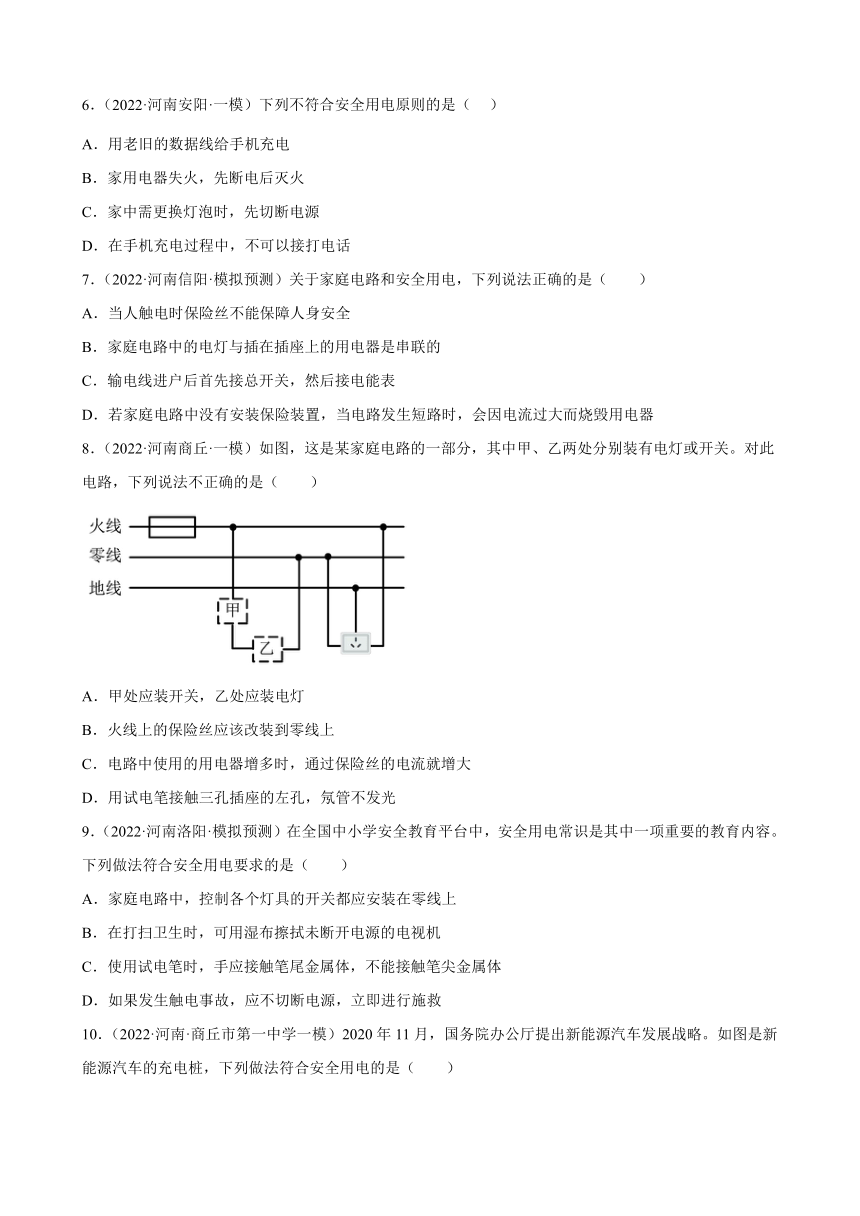

6．（2022·河南安阳·一模）下列不符合安全用电原则的是（ ）
A．用老旧的数据线给手机充电
B．家用电器失火，先断电后灭火
C．家中需更换灯泡时，先切断电源
D．在手机充电过程中，不可以接打电话
7．（2022·河南信阳·模拟预测）关于家庭电路和安全用电，下列说法正确的是（　　）
A．当人触电时保险丝不能保障人身安全
B．家庭电路中的电灯与插在插座上的用电器是串联的
C．输电线进户后首先接总开关，然后接电能表
D．若家庭电路中没有安装保险装置，当电路发生短路时，会因电流过大而烧毁用电器
8．（2022·河南商丘·一模）如图，这是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关。对此电路，下列说法不正确的是（　　）
A．甲处应装开关，乙处应装电灯
B．火线上的保险丝应该改装到零线上
C．电路中使用的用电器增多时，通过保险丝的电流就增大
D．用试电笔接触三孔插座的左孔，氖管不发光
9．（2022·河南洛阳·模拟预测）在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（　　）
A．家庭电路中，控制各个灯具的开关都应安装在零线上
B．在打扫卫生时，可用湿布擦拭未断开电源的电视机
C．使用试电笔时，手应接触笔尾金属体，不能接触笔尖金属体
D．如果发生触电事故，应不切断电源，立即进行施救

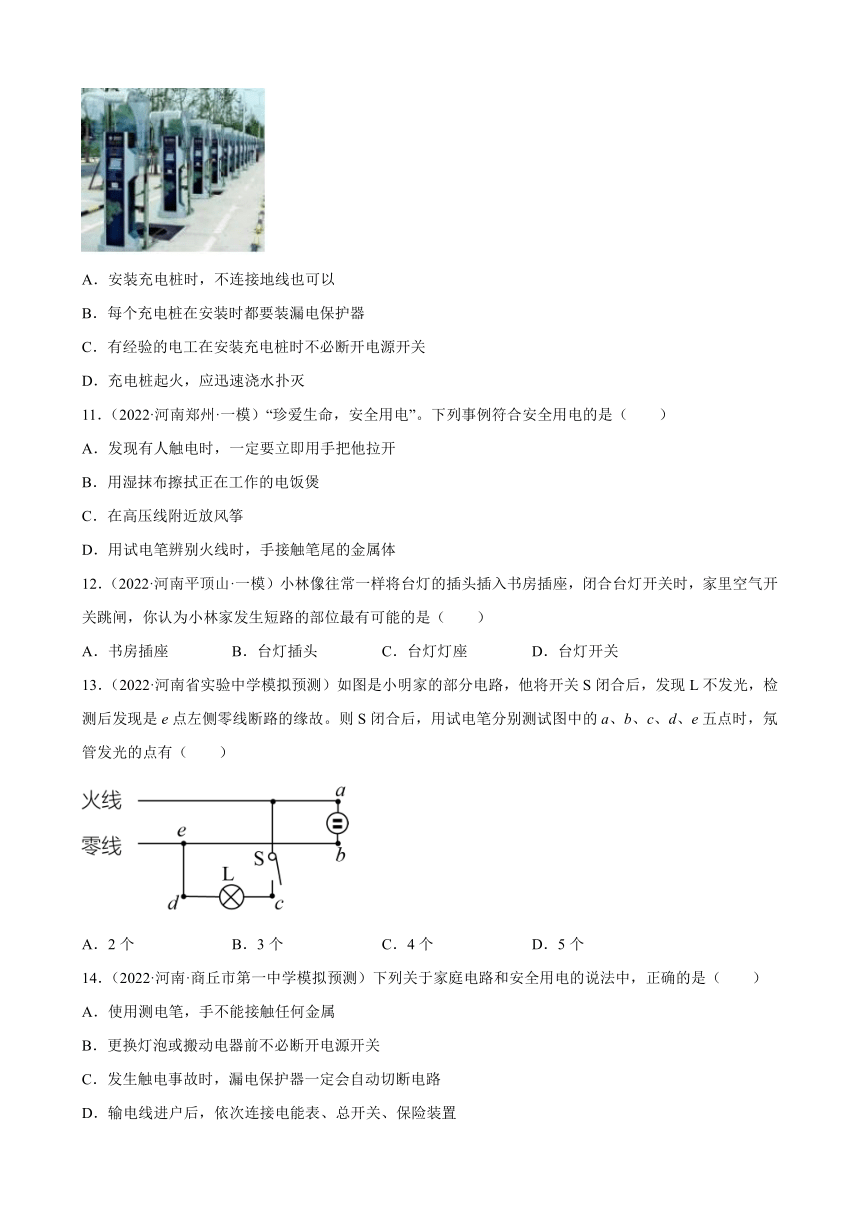

10．（2022·河南·商丘市第一中学一模）2020年11月，国务院办公厅提出新能源汽车发展战略。如图是新能源汽车的充电桩，下列做法符合安全用电的是（　　）
A．安装充电桩时，不连接地线也可以
B．每个充电桩在安装时都要装漏电保护器
C．有经验的电工在安装充电桩时不必断开电源开关
D．充电桩起火，应迅速浇水扑灭
11．（2022·河南郑州·一模）“珍爱生命，安全用电”。下列事例符合安全用电的是（　　）
A．发现有人触电时，一定要立即用手把他拉开
B．用湿抹布擦拭正在工作的电饭煲
C．在高压线附近放风筝
D．用试电笔辨别火线时，手接触笔尾的金属体
12．（2022·河南平顶山·一模）小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（　　）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
13．（2022·河南省实验中学模拟预测）如图是小明家的部分电路，他将开关S闭合后，发现L不发光，检测后发现是e点左侧零线断路的缘故。则S闭合后，用试电笔分别测试图中的a、b、c、d、e五点时，氖管发光的点有（　　）
A．2个 B．3个 C．4个 D．5个
14．（2022·河南·商丘市第一中学模拟预测）下列关于家庭电路和安全用电的说法中，正确的是（　　）
A．使用测电笔，手不能接触任何金属
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置

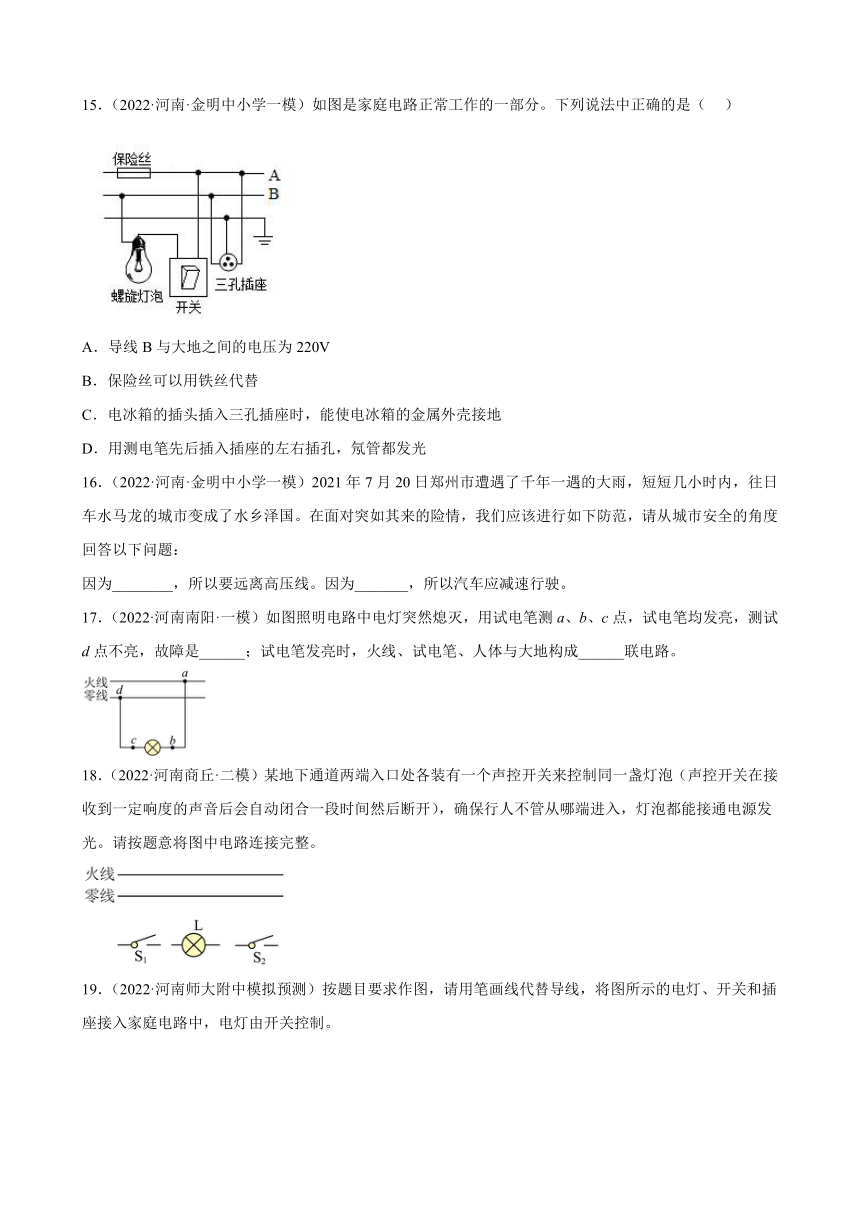

15．（2022·河南·金明中小学一模）如图是家庭电路正常工作的一部分。下列说法中正确的是（ ）
A．导线B与大地之间的电压为220V
B．保险丝可以用铁丝代替
C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
D．用测电笔先后插入插座的左右插孔，氖管都发光
16．（2022·河南·金明中小学一模）2021年7月20日郑州市遭遇了千年一遇的大雨，短短几小时内，往日车水马龙的城市变成了水乡泽国。在面对突如其来的险情，我们应该进行如下防范，请从城市安全的角度回答以下问题：
因为________，所以要远离高压线。因为_______，所以汽车应减速行驶。
17．（2022·河南南阳·一模）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______；试电笔发亮时，火线、试电笔、人体与大地构成______联电路。
18．（2022·河南商丘·二模）某地下通道两端入口处各装有一个声控开关来控制同一盏灯泡（声控开关在接收到一定响度的声音后会自动闭合一段时间然后断开），确保行人不管从哪端进入，灯泡都能接通电源发光。请按题意将图中电路连接完整。
19．（2022·河南师大附中模拟预测）按题目要求作图，请用笔画线代替导线，将图所示的电灯、开关和插座接入家庭电路中，电灯由开关控制。

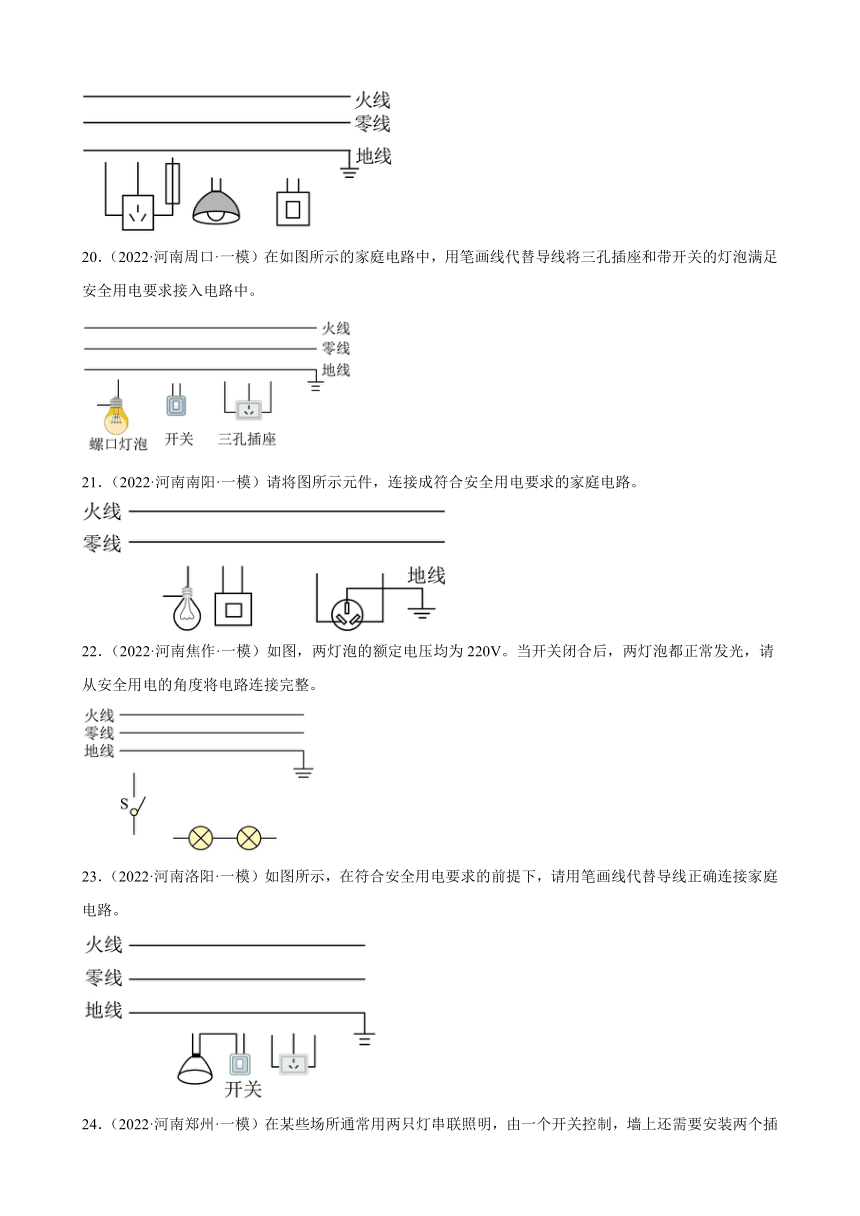

20．（2022·河南周口·一模）在如图所示的家庭电路中，用笔画线代替导线将三孔插座和带开关的灯泡满足安全用电要求接入电路中。
21．（2022·河南南阳·一模）请将图所示元件，连接成符合安全用电要求的家庭电路。
22．（2022·河南焦作·一模）如图，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，请从安全用电的角度将电路连接完整。
23．（2022·河南洛阳·一模）如图所示，在符合安全用电要求的前提下，请用笔画线代替导线正确连接家庭电路。
24．（2022·河南郑州·一模）在某些场所通常用两只灯串联照明，由一个开关控制，墙上还需要安装两个插座，请用笔画线代替导线将这些元件正确连入电路( )。
25．（2022·河南信阳·一模）如图中甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮：若指示灯损坏，闭合开关后插孔仍能供电，如图乙为示意图，请完成接线。
26．（2022·河南周口·一模）如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
27．（2022·河南南阳·一模）请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
28．（2022·河南·二模）一种台灯,有两个开关,当只闭合开关一，调节它的旋钮(相当于移动滑动变阻器).可以改变灯的亮度:只闭合另一个开关二，灯也可以亮,但是无法调节灯的亮度，请你根据这中功能，用画笔代替导线完成图
( )
29．（2022·河南师大附中模拟预测）请在图中用笔画线代替导线将三孔插座、开关、电灯接入家庭电路中，要求开关控制电灯．
试卷第1页，共3页
参考答案：
1．C
【解析】
A．电能表上的示数显示的是家庭累计使用的电能，而不是电功率，故A错误；
B．家庭电路中各用电器之间互不影响，是并联的，故B错误；
C．家庭电路中，电灯的开关要接在火线和灯泡之间，开关断开时，电灯不仅没有电流，而且电灯与火线断开连接，防止人接触电灯时发生触电事故，故C正确；
D．电路发生短路与电路中总功率过大都能导致保险丝熔断，故D错误。
故选C。
2．D
【解析】
A．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖，防止发生触电，故A错误；
B．家庭电路安装漏电保护器是防止漏电而采取的安全措施，空气开关是为了防止电路中的电流过大而采取的安全措施，故B错误；
C．家用电器着火，应首先断开电源，再进行灭火，故C错误；
D．用两脚插头插入两孔插座，分别接火线和零线，这样即可将台灯接入家庭电路中，故D正确。
故选D。
3．D
【解析】
A．经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B．开关“跳闸”，说明电路电流太大，原因是电路中出现了短路或用电器的总功率过大，故B错误；
C．当家庭电路起火时，应断开电路再灭火，避免发生触电事故，故C错误；
D．更换家庭电路中的灯泡、搬动用电器前应断开电源开关，避免发生触电事故，故D正确。
故选D。
4．B
【解析】
A．为了使开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故A不符合题意，
B．插座、导线和家用电器等达到使用寿命后继续使用，容易造成触电事故，要及时更换，故B符合题意；
C．家庭电路中同时工作的用电器的越多，干路中的电流越大，当电流过大时，容易引起火灾，所以家庭电路中同时工作的用电器的多少是由电路的承载能力决定的，故C不符合题意；
D．在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流经过人体形成回路，只不过电流太小不会危及人身安全，故D不符合题意。
故选B。
5．B
【解析】
A．漏电保护器是在用电器发生漏电故障时以及对有致命危险的人身触电保护，电流过大时能够切断电路的为空气开关，故A错误；
B．电灯的开关安装在电灯和火线之间，当开关断开时开关后的导线即用电器不会带电，保护人身安全，故B正确；
C．空气开关跳闸是因为电路中电流过大，开关短路时接通用电器，开关失去控制电路通断的功能，故C错误；
D．电冰箱一般为金属外壳，需连接地线，冰箱漏电或发生故障时可将电荷导入大地，保护人身安全，故D错误。
故选B。
6．A
【解析】
A. 用老旧的数据线给手机充电存在不安全的隐患，不符合安全用电原则，故A符合题意；
B. 家用电器失火，应先断电后再灭火，故B不符合题意；
C. 家中需更换灯泡时，应先切断电源防止触电，故C不符合题意；
D. 在手机充电过程中，不可以接打电话，防止存在触电的危害，故D不符合题意。
故选A。
7．A
【解析】
A．有人触电时，不会引起电路中的电流过大，保险丝不会熔断，故当人触电时保险丝不能保障人身安全,故A正确；
B．家庭电路中，因为各用电器之间互不影响，所以电灯与插在插座上的用电器是并联的，故B错误；
C．输电线进户后首先接电能表，然后接总开关，故C错误；
D．当家庭电路发生短路时，电流不会通过用电器，如果家庭电路中没有安装保险装置，此时导线中电流过大，导线可能会烧坏进而引发火灾，故D错误。
故选A。
8．B
【解析】
A．为了保证开关断开后，没有电流经过用电器，开关需要接在火线和用电器之间，故甲接开关，乙接电灯，故A正确，不符合题意；
B．火线上的保险丝不能改装到零线上，保险丝断开后，若接触到火线，仍然有电流经过，会发生触电事故，故B错误，符合题意；
C．电路中使用的用电器增多时，总功率过大，电源电压不变，故通过保险丝的电流就增大，故C正确，不符合题意；
D．用试电笔接触三孔插座的左孔，左孔连接的是零线，故氖管不发光，故D正确，不符合题意。
故选B。
9．C
【解析】
A．家庭电路中，控制各个灯具的开关都应安装在火线上。故A不符合题意；
B．在打扫卫生时，为防止触电，不可用湿布擦拭未断开电源的电视机。故B不符合题意；
C．使用试电笔时，手应接触笔尾金属体，氖管才能在测火线发光；为防止触电，不能接触笔尖金属体。故C符合题意；
D．如果发生触电事故，应立即切断电源，然后进行施救。故D不符合题意。
故选C。
10．B
【解析】
A．安装充电桩时，为了安全，要接地线，故A不符合题意；
B．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故B正确；
C．安全用电要求，连接电路时应断开开关，所以安装充电桩时必须断开电源，故C错误；
D．充电桩起火，应先断开电源再施救，通常情况下水是导体，故D错误。
故选B。
11．D
【解析】
A．发现有人触电时，首先要切断电源，使触电者脱离电路，不能直接用手把触电者拉开，否则自己也会触电，故A不符合题意；
B．生活中的水不纯净，是导体，用湿抹布擦拭正在工作的电饭煲可能使水流入电路，容易发生触电事故，故B不符合题意；
C．在高压线附近放风筝时，风筝靠近高压线容易引起高压电弧触电，故C不符合题意；
D．使用测电笔辨别火线时，必须用手触碰到测电笔尾端的金属部分，当测电笔接触火线时，电流经过测电笔、人体形成回路，有电流流过，使氖管发光，以此来辨别火线和零线，符合安全用电的要求，故D符合题意。
故选D。
12．C
【解析】
A．若书房的插座短路，则不需要插台灯时，空气开关就跳闸了，故A不符合题意；
B．若台灯的插头短路，则插上台灯时，电流过大，空气开关就跳闸了，不符合题意中的闭合开关后才跳闸的，故B不符合题意；
C．若台灯的灯座短路，则插上台灯，闭合开关后，电流过大，空气开关就跳闸了，故C符合题意；
D．若是台灯开关短路，则插上插头时，台灯就会发光，故D不符合题意。
故选C。
13．D
【解析】
开关S闭合后，发现L不发光，检测后发现是e点左侧零线断路的缘故。则S闭合后，用试电笔分别测试图中的a、b、c、d、e五点时，都相当于测火线，氖管都会发光，所以发光的点有5个。故ABC不符合题意，D符合题意。
故选D。
14．D
【解析】
A．使用测电笔时，手必须接触笔尾金属体，不能接触笔尖金属体，故A错误；
B．更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电，故B错误；
C．漏电保护器在电路发生漏电现象时会自动跳闸，所以由于漏电而发生触电事故时，漏电保护器会自动切断电路，若触电不是因为漏电发生的，则漏电保护器不会断开电路，故C错误；
D．输电线进户后首先接到电能表上，后面依次是总开关、保险装置、插座等，故D正确。
故选D。
15．C
【解析】
A．由图可知，保险丝安装在火线上，A是火线，B是零线，零线B与大地之间的电压为0V，故A错误；
B．保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；铁丝的熔点很高，当电流过大时，不能熔断起不到保护作用，容易引起火灾，故B错误；
C．三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故C正确；
D．插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故D错误。
故选C。
16． 雨天天气潮湿，电器绝缘性降低，高压线易漏电 雨天地面潮湿路滑，摩擦力减小，汽车刹车距离增大
【解析】
[1]多雨潮湿的天气，电气设备绝缘性能下降，人体的电阻也相对降低，因此，在路上行时不要靠近电力设备，更不能在供电线路和变压器下避雨，因为大风有可能刮断架空电线，和暴雨容易引起裸线或变压器放电。
[2]雨天地面潮湿路滑，摩擦力减小，汽车刹车距离增大，高速行驶时车子很难刹住，易出安全事故，所以要减速行驶。
17． cd段断路 串
【解析】
[1]用试电笔测a、b、c点，试电笔均发亮，说明火线到c点之间都没故障，测试d点不亮，说明故障是cd段断路。
[2]试电笔发亮时，火线、试电笔、人体与大地连接成一条闭合的回路，故火线、试电笔、人体与大地构成串联电路。
18．
【解析】
由题意知，任一开关闭合，灯泡都能发光，所以两个开关并联后，再控制灯泡，且开关要接在火线与灯泡之间。作图如下：
19．
【解析】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
20．
【解析】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如下图
21．
【解析】
开关接在火线和灯之间，控制灯与灯串联，螺丝套接零线；三孔插座遵循“左零右火上接地”的原则，左孔接零线，右孔接火线，作图如下：
22．
【解析】
开关接在火线和用电器之间，保证了开关断开后，没有电流经过开关，以免发生安全事故，二两灯泡的额定电压均为220V，当开关闭合后，两灯泡都正常发光，说明两灯并联，故如图所示：
23．
【解析】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
24．
【解析】
根据题意L1、L2串联，由开关控制，则开关与两灯串联，为了安全用电开关必须接在火线上；两孔插座接线方法是左零右火，三孔插座是左零右火中接地，如下图所示
25．
【解析】
由题意可知，开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明三脚插孔和指示灯是并联的，且都由开关来控制；开关应该靠近火线，三孔插座采用“左零右火上地”的接法，所以连接电路如图所示：
．
26．
【解析】
家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，作图如下：
27．
【解析】
家庭电路的连接为：灯泡与开关串联，开关接在火线上；三孔插座的接法为：左孔接零线，右孔接火线，上孔接地线。如图所示：
。
28．
【解析】
由安全用电原则可知，开关应该接到火线和用电器之间；据题意可知，当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度，即说明开关一、滑动变阻器和灯泡串联；只闭合另一个开关二，灯也可以亮，但是无法调节灯的亮度，说明开关二与灯泡串联；如图所示：
29．
【解析】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示：
本题考查了开关、插座的接法，开关接在火线与电灯之间，可以使开关断开时，电灯灯座上没有电，这样在换灯泡时不会发生触电．
